Lancia Ypsilon (2003-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Lancia Ypsilon (2003–2016), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Lancia Ypsilon (2003-2011) – Sicherungsschema
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Lancia Ypsilon (2003-2011) ist die Sicherung F44 im Sicherungskasten.
Sicherungskasten im Armaturenbrett
| Beschreibung | Nummer | Ampere [A] |
| Abblendlichtscheinwerfer rechts | F12 | 7,5 |
| Abblendlichtscheinwerfer links;
Scheinwerferregler. |
F13 | 7,5 |
| Int/a für Spulen und Relais der Steuergeräte
des Motorraums; Karosseriesteuergerät. |
F31 | 5 |
| +30 vordere Deckenleuchte | F32 | 5 |
| Frei | F33 | – |
| Frei | F34 | – |
| +15 Rückfahrlichter;
Multijet Kraftstoffmessgerät; Sensor für Wasser im Diesel. |
F35 | 5 |
| +30 Kofferraumentriegelung | F36 | 10 |
| +15 Bremslichter;
Dritte Bremsleuchte; Armaturenbrett. |
F37 | 5 |
| Türverriegelung
(Relais im Karosseriesteuergerät). |
F38 | 15 |
| +30 Navigator;
Programmierung des Audiosystems; Audiosystem; Blue&Me-Steuerung; Heiz- und Lüftungssystem; EOBD-Diagnosestecker. |
F39 | 10 |
| Beheizbare Heckscheibe | F40 | 30 |
| Frei | F41 | – |
| +15 ABS-Steuergerät;
VDC; Neigungssensor (VDC). |
F42 | 5 |
| Scheibenwischer vorne;
Scheibenwaschpumpe vorne; Scheibenwaschpumpe hinten. |
F43 | 30 |
| Steckdose;
Zigarettenanzünder. |
F44 | 15 |
| Frei | F45 | – |
| Frei | F46 | – |
| Elektrisches Fenster Fahrerseite | F47 | 20 |
| Elektrisches Fenster Beifahrerseite | F48 | 20 |
| +15 für Heiz- und Lüftungssystem;
Zentrales Bedienfeld am Armaturenbrett; Bedienfeld Fahrertür; Spiegelsteuerung; Fenstersteuerung Fahrer; Schiebedach; Licht- und Regensensor. |
F49 | 5 |
| Airbagsystem | F50 | 7,5 |
| +15 für Navigatoreinstellungen;
Audiosystem; Audiosystem (Bass); Lenkradbedienung; Blue&Me-Steuergerät; Tempomat. |
F51 | 5 |
| Beheizbare Heckscheibe | F52 | 15 |
| +30 Armaturenbrett;
Nebelschlussleuchte. |
F53 | 7,5 |
Sicherungskasten in der Nähe der Batterie
| Beschreibung | Nummer | Ampere [A] |
| Frei | F9 | – |
| Hupe | F10 | 15 |
| Verschiedene zusätzliche Dienste elektronischer Injektoren | F11 | 15 |
| Fernlichtscheinwerfer rechts | F14 | 7,5 |
| Fernlichtscheinwerfer links | F15 | 7,5 |
| Grundlegende Dienste elektronischer Injektoren
(außer Motor 1.4 8V) |
F17 | 10 |
| +30 EOBD-Steuergerät;
Elektronisches Einspritzsystem; Motorkühlerlüfter in Reihe; Parallele Relaisspule (Motor 1.3 Multijet 90 CV mit Heiz- und Lüftungssystem). |
F18 | 7,5 |
| Kompressor | F19 | 7,5 |
| Frei | F20 | – |
| Kraftstoffpumpe
(außer Motor 1.2 8 V) |
F21 | 15 |
| Grundlegende Dienste elektronischer Injektoren
(Motor 1,4 16 V, 1,4 8 V); Kraftstoffpumpe (Motor 1,2 8 V). |
F22 | 15 |
| Grundlegende Dienste elektronischer Injektoren
(Multijet). |
F22 | 15 |
| Steuerung der elektrischen Servolenkung 15/54. | F24 | 7,5 |
| Nebelscheinwerfer | F30 | 15 |
Lancia Ypsilon – Sicherungskasten-Schema
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016

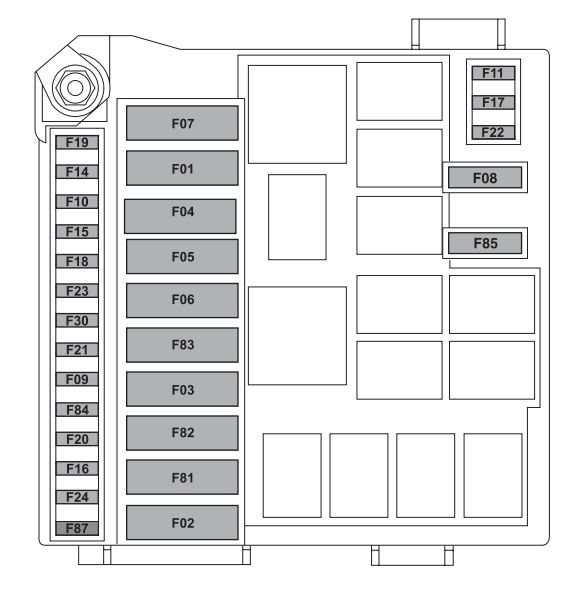

Sicherungskasten im Motorraum
| Beschreibung | Nummer | Ampere [A] |
| BCM | F01 | 60 |
| RDU | F02 | 50 |
| Startschlüssel | F03 | 20 |
| BSM1 (Pumpe) | F04 | 40 |
| EPS | F05 | 70 |
| Kühlerlüfter einstufig (beheizte Motoren) | F06 | 20 |
| Elektromagnetischer Kühlerlüfter zweistufig/niedertouriger Kühlerlüfter (klimatisierte Motoren) | F06 | 30 |
| Elektrischer Motorkühlerlüfter hochtourig | F07 | 40 |
| Nebelscheinwerfer | F08 | 30 |
| Scheibenwaschpumpe | F09 | 20 |
| Hupe | F10 | 15 |
| Motorsteuerungssystem (sekundäre Lasten) | F11 | 10 |
| Frontscheinwerfer | F14 | 15 |
| Motorraumdach | F15 | 20 |
| +15 ECM/Magnetventil T10 | F 16 | 7,5 |
| Hauptlasten ECM (Versionen 0.9 TwinAir 85 CV/1.2 8V 69 CV) | F17 | 10 |
| „+30 ECM/Magnetventil T09“ | F18 | 5 |
| Kraftstoffpumpe | F19 | 15 |
| Beheizbare Heckscheibe/Spiegelenteisung | F20 | 30 |
| Klimakompressor | F21 | 7,5 |
| Stromversorgung vom Hauptrelais SCM für ECU (Versionen 0.9 TwinAir 85 CV/1.3 16V MultiJet) | F22 | 15 |
| Stromversorgung vom Hauptrelais SCM für ECM (Versionen 1.2 8V 69 CV) | F22 | 20 |
| BSM 9.0 (ECU, Ventile) | F23 | 20 |
| BSM 9.0/NGE (+15 INT) | F24 | 7,5 |
| Steuerung des Heizungsanschlusses (Versionen 1.3 16V MultiJet) | F81 | 60 |
| Gebläse für den Fahrgastraum | F82 | 40 |
| Vordere Steckdosen (mit oder ohne Zigarettenanzünder) | F85 | 15 |
| Batterieladezustandssensor | F87 | 5 |
+15 = positiver Anschluss, aktiviert durch Zündung
+30 = positiver Anschluss direkt von der Batterie (ohne Zündung)

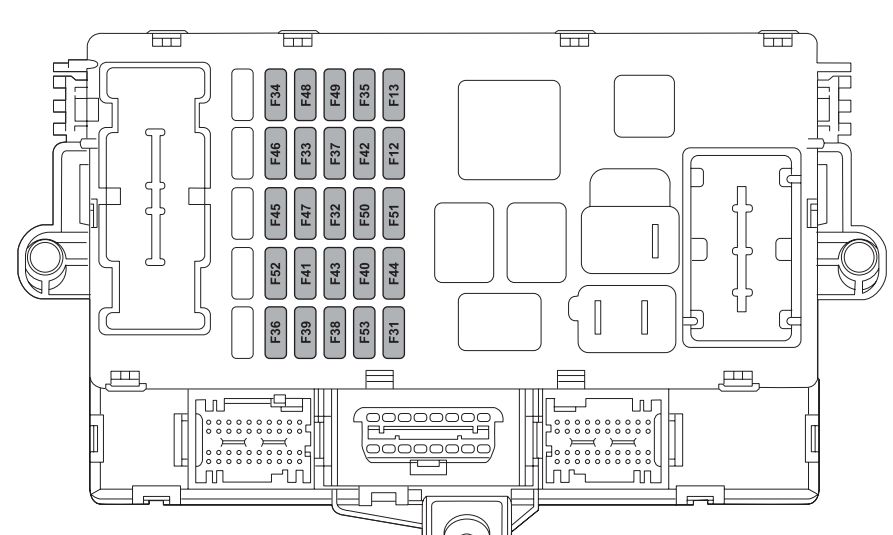

Sicherungskasten im Armaturenbrett
| Beschreibung | Nummer | Ampere [A] |
| Frei | F12 | — |
| + 15 Scheinwerfereinstellkorrektoren und Scheinwerferausgleich IPC | F13 | 5 |
| + 15 INT/A | F31 | 5 |
| Frei | F32 | — |
| +30 KL30 | F36 | 10 |
| +15 Bremspedalschalter (NO) | F37 | 7,5 |
| Zentralverriegelung | F38 | 20 |
| Bidirektionale Scheibenwaschpumpe | F43 | 20 |
| Elektrisches Fenster vorne (Fahrerseite) | F47 | 20 |
| Elektrisches Fenster vorne (Beifahrerseite) | F48 | 20 |
| + 15 KL15 | F49 | 7,5 |
| + 15 KL15 | F50 | 7,5 |
| + 15 KL15 | F51 | 5 |
| +30 KL30 | F53 | 7,5 |
+15 = positiver Anschluss, aktiviert durch Schalter
+30 = positiver Anschluss direkt von der Batterie (ohne Schalter)
Sicherungskasten im Kofferraum
| Beschreibung | Nummer | Ampere [A] |
| BOSE HI-FI System | F60 | 20 |
| Frei | F61 | — |
| Sitzheizung | F62 | 15 |
| Elektrisches Fenster hinten rechts | F63 | 20 |
| Elektrisches Fenster hinten links | F64 | 20 |
| Stromversorgung Alarmanlage | F65 | 7,5 |
