Land Rover Discovery 3 LR3 (L319) (2004-2009) – Sicherungskasten
Land Rover Discovery 3 LR3 (L319) (2004-2009) – Sicherungskastenbelegung
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009.
Zigarettenanzünder-Sicherungen (Steckdose) im Land Rover Discovery 3 / LR3 sind die Sicherungen #19 (zusätzliche Steckdose in der zweiten Reihe), #34 (zusätzliche Steckdose in den Vordersitzen), #47 (zusätzliche Steckdose in der dritten Reihe) und #55 (Zigarettenanzünder) im Sicherungskasten des Armaturenbretts.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Handschuhfach.
Sicherungskastenbelegung

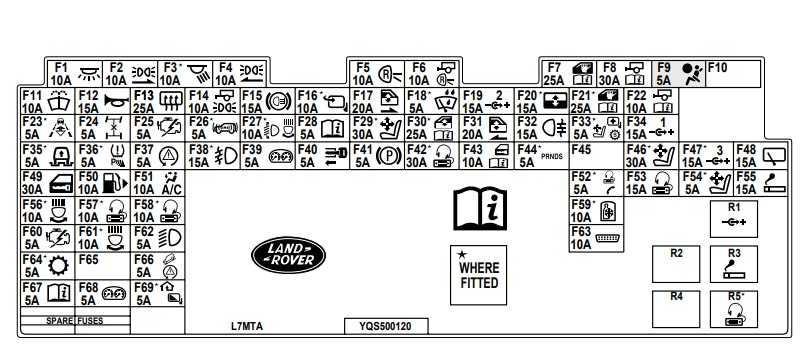

Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Innenbeleuchtung – Handschuhfachbeleuchtung, Make-up-Spiegelbeleuchtung, Kartenleseleuchten, Deckenleuchten;
Elektrische Sitze (ohne Memory). |
10 |
| 2 | Seitenlichter rechts | 10 |
| 3 | bis 2005:
Lichter (Theaterbeleuchtung). |
10 |
| 4 | Seitenlichter links | 10 |
| 5 | Rückfahrlichter | 10 |
| 6 | Anhänger-Rückfahrlicht | 10 |
| 7 | Fahrerfenster | 25 |
| 8 | Anhängerstromversorgung (Batteriestrom) | 30 |
| 9 | bis 2006:
SRS; ab 2007: Airbag. |
5 |
| 10 | – | – |
| 11 | Scheibenwischerpumpe | 15/10 |
| 12 | Hupe | 15 |
| 13 | Beheizbare Heckscheibe | 25 |
| 14 | Anhänger-Seitenlicht | 10 |
| 15 | Bremslichter, Bremslichtschalter | 15 |
| 16 | Powerfold-Spiegel | 10 |
| 17 | Rechtes Heckfenster | 20 |
| 18 | Regensensor;
Umgebungslichtsensor (Autolichter). |
5 |
| 19 | Zusätzliche Steckdose – zweite Sitzreihe | 15 |
| 20 | Schiebedach | 15 |
| 21 | Beifahrerfenster | 25 |
| 22 | Anhängerstromversorgung (Zündstrom) | 10 |
| 23 | – | – |
| 24 | Sicherungskasten – Zentraldifferential;
Terrain Response. |
5 |
| 25 | Motorsteuergerät (ECM) | 5 |
| 26 | Batteriebetriebenes akustisches Signal | 5 |
| 27 | Adaptives Frontbeleuchtungssystem;
Scheinwerfereinstellung. |
10 |
| 28 | Sicherungskasten-Motorkamera – Zündung | 5 |
| 29 | Elektrische Beifahrersitzverstellung | 30 |
| 30 | – | – |
| 31 | Linkes Heckfenster | 20 |
| 32 | Nebelschlussleuchten | 15 |
| 33 | Spiegelverstellung;
Automatikgetriebe; Elektrischer Beifahrersitz (bis 2005). |
5 |
| 34 | Zusätzliche Steckdose – Vordersitze | 15 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 35 | Luftfederungsregler | 5 |
| 36 | Parksensor (Park Distance Control);
Reifendrucküberwachungssystem |
5 |
| 37 | Dynamische Stabilitätskontrolle | 5 |
| 38 | Nebelscheinwerfer | 15 |
| 39 | Instrumentenpaket | 5 |
| 40 | Key-in-Sense | 5 |
| 41 | Elektrische Parkbremse (EPB) | 5 |
| 42 | Audioverstärker | 30 |
| 43 | Radioempfänger;
Reifendrucküberwachungssystem. |
10 |
| 44 | Automatikgetriebeschalter | 5 |
| 45 | – | – |
| 46 | Elektrischer Fahrersitz | 30 |
| 47 | Zusätzliche Steckdose – dritte Sitzreihe | 15 |
| 48 | Heckscheibenwischer | 15 |
| 49 | Zentralverriegelung | 30 |
| 50 | Elektrischer Tankverschlussantrieb | 10 |
| 51 | Klimaanlagen-ECU | 10 |
| 52 | Telefon;
Road Communication Center. |
5 |
| 53 | Multimedia-Modul;
Audio-Einheit; DVD-Player. |
15 |
| 54 | Elektrischer Sitz – Memory, Lordosenpumpe | 5 |
| 55 | Zigarettenanzünder | 15 |
| 56 | Adaptives Frontbeleuchtungssystem (linke Einheit) | 10 |
| 57 | Unterhaltungsmodul für die Rücksitze | 10 |
| 58 | Telefon;
Touchscreen; Multimedia-Modul; TV-Tuner. |
10 |
| 59 | Kühlbox Cubby | 10 |
| 60 | Motorsteuergerät (ECM) | 5 |
| 61 | Adaptives Frontbeleuchtungssystem (rechte Einheit) | 10 |
| 62 | Fernlicht;
Autolichter. |
5 |
| 63 | Diagnosesteckdose | 10 |
| 64 | Automatikgetrieberegler | 5 |
| 65 | – | – |
| 66 | HDC-Schalter;
Bremslichtschalter; Lenkwinkelsensor; DSC-Schalter. |
5 |
| 67 | Autolichter | 5 |
| 68 | Instrumentenpaket | 5 |
| 69 | Innenspiegel mit automatischer Abblendfunktion;
Elektrochromatischer Spiegel; Homelink (bis 2005). |
5 |

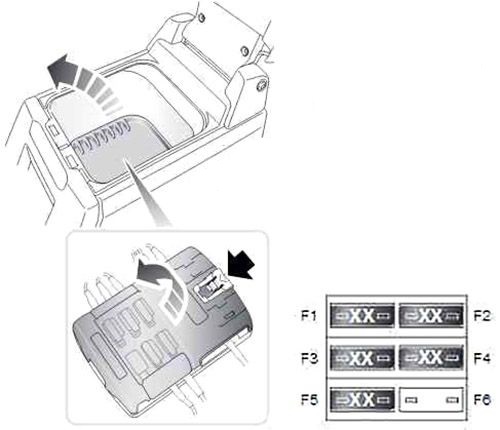

Befindet sich an der Unterseite des Beifahrerfußraums in der Mittelkonsole.
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 1 | Aviophon | 5 |
| 2 | Sirene | 20 |
| 3 | Versteckte Lichter | 5 |
| 4 | Scheinwerfer | 10 |
| 5 | Batteriezustandsmonitor | 3 |
| 6 | Zusatzausstattung | 30 |

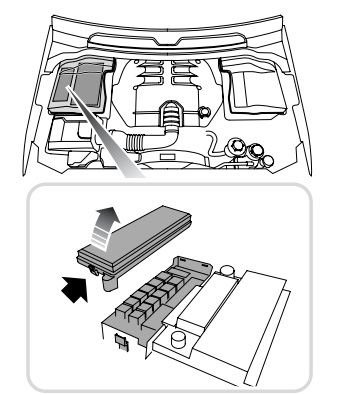

Lage des Sicherungskastens
Sicherungskastenbelegung

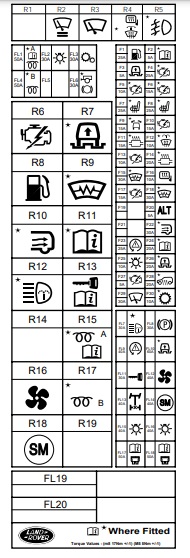

Sicherungsbelegung im Motorraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Kraftstoffpumpe | 25 |
| 2 | – | – |
| 3 | Luftfederungsregler | 5 |
| 4 | Diesel – Diesel-EMS (ECU- und Kraftstoffpumpenrelaissteuerung) | 25 |
| 5 | Benzin – Benzin-EMS
(Entlüftungsventil, AGR, Saugrohrregelventil); E-Box-Lüfter |
10 |
| 6 | Benzin-EMS (Zündspulen) | 15 |
| 6 | ab 2007:
Diesel-EMS (Sensor- und Glühkerzenrelaissteuerung). |
15 |
| 7 | Sitzheizung vorne | 25 |
| 8 | Sitzheizung hinten | 25 |
| 9 | bis 2005:
Aktive Wankstabilisierung. |
15 |
| 10 | Benzin – Benzin-EMS (Drosselklappenmotor, MAF), Kühler | 15 |
| 10 | Diesel – Kühlerventilator | 15 |
| 11 | Benzin – Benzin-EMS (hintere Sauerstoffsensoren) | 15 |
| 12 | Beheizte Scheibenwaschdüsen | 10 |
| 13 | Benzin – Benzin-EMS
(ECU, VVT und Kraftstoffpumpenrelaissteuerung) |
10 |
| 13 | Diesel-EMS (PCV, VCV) | 10 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 14 | Benzin – Benzin-EMS (vordere Sauerstoffsensoren) | 20 |
| 15 | Beheizte Windschutzscheibe | 30 |
| 16 | Beheizte Außenspiegel | 10 |
| 17 | Benzin – Benzin-EMS (Einspritzdüsen) | 15 |
| 17 | Diesel-EMS (MAF, AGR), E-Box-Lüfter | 15 |
| 18 | Beheizte Windschutzscheibe | 30 |
| 19 | – | – |
| 20 | Lichtmaschine | 5 |
| 21 | – | – |
| 22 | Hecklüfter | 30 |
| 23 | Dynamisches Stabilitätskontrollsystem | 25 |
| 24 | Benzin – Bremskraftverstärkerpumpe | 20 |
| 25 | Lichtschalter | 10 |
| 26 | Luftfederungsregler | 20 |
| 27 | Motorsteuergerät (ECM) | 5 |
| 28 | Diesel – Zusatzheizung | 20 |
| 29 | Frontscheibenwischer | 30 |
| 30 | Automatikgetrieberegler | 10 |

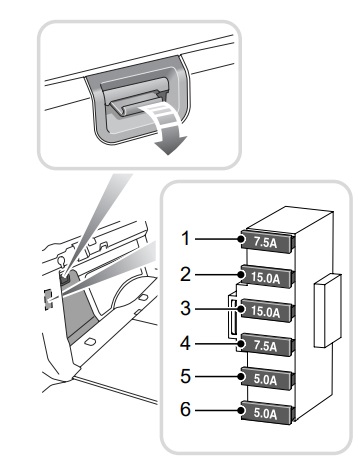

Befindet sich auf der linken Seite des hinteren Fachs hinter der Abdeckung.
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 1 | Bremslicht | 7.5 |
| 2 | Zündstrom | 15 |
| 3 | Batteriestrom | 15 |
| 4 | Nebelschlussleuchten | 7.5 |
| 5 | Rechtes Rücklicht | 5 |
| 6 | Kennzeichenbeleuchtung und linkes Rücklicht | 5 |
