Nissan Micra (2003-2010) – Sicherungskasten
Nissan Micra (2003-2010) – Sicherungskastenbelegung
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Micra (2003-2010) ist die Sicherung F11 im Sicherungskasten.

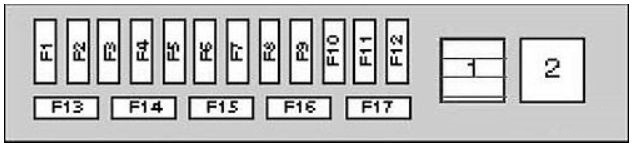

Sicherungskasten im Innenraum
Der Sicherungskasten befindet sich unter dem Lenkrad, hinter der Abdeckung.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Zubehörrelais | |
| 2 | Heizgebläserelais | |
| F1 | 15A | Frontscheibenwischer |
| F2 | 10 A | Blinker Armaturenbrett |
| F3 | 10 A | SRS-System |
| F4 | 10 A | Multifunktionssteuereinheit 1;
Diagnosestecker. |
| F5 | 10 A | Bremslichtschalter (Näherungssensor);
ABS; Bremslichter. |
| F6 | 10 A | Zentralverriegelung;
Alarm; Klimaanlage. |
| F7 | 10 A | Multifunktionssteuereinheit 1 |
| F8 | 10 A | Armaturenbrett;
Diagnosestecker (DLC). |
| F9 | 15A | Heizung |
| F10 | 15A | Heizung |
| F11 | 15A | Zigarettenanzünder |
| F12 | 10 A | Audiosystem;
Navigationssystem; Diebstahlschutz; Elektrische Rückspiegel; Bordcomputer. |
| F13 | 10 A | Heckscheibenentfroster |
| F14 | 10 A | Tagfahrlicht |
| F15 | 10 A | Sitzheizung |
| F 16 | 10 A | Klimaanlage |
| F17 | 10 A | Diebstahlschutz;
Zentralverriegelung; Innenbeleuchtung. |
Sicherungskasten im Motorraum
Sicherungskasten 1
Der Sicherungskasten 1 befindet sich im Motorraum (auf der linken Seite), hinter dem Scheinwerfer.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F31 | – | |
| F32 | – | |
| F33 | 10 A | Scheinwerfer rechts –
Fernlicht, Tagfahrlichtsystem. |
| F34 | 10 A | Scheinwerfer links –
Fernlicht, Tagfahrlichtsystem. |
| F35 | 10 A | Positionslicht hinten rechts |
| F36 | 10 A | Positionslicht hinten links |
| F37 | – | – |
| F38 | 20A | Scheibenwischer |
| F39 | 15A | Abblendlicht –
Scheinwerfer links, Tagfahrlichtsystem. |
| F40 | 15A | Abblendlicht –
Scheinwerfer rechts, Tagfahrlichtsystem, Scheinwerferregulierung. |
| F41 | 10 A | Klimaanlagenrelais |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | 15A | Relais Heckscheibenheizung |
| F46 | 15A | Relais Heckscheibenheizung |
| F47 | 15A | Kraftstoffpumpenrelais |
| F48 | 10 A | Elektronisches AT-Modul |
| F49 | 10 A | Antiblockiersystem (ABS) |
| F50 | 10 A | Startblockierschalter |
| F51 | 20A | Relais Drosselklappensteuermodul |
| F52 | 20A | Motorsteuerung |
| F53 | 10 A | Beheizte Lambdasonden |
| F54 | 10 A | Scheibenwaschdüsen |
| F55 | 20A | Nebelscheinwerfer |

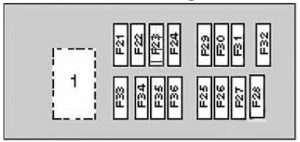

Sicherungskasten 2
Der Sicherungskasten 2 befindet sich im Motorraum (auf der linken Seite).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Hupenrelais | |
| F21 | ||
| F22 | ||
| F23 | ||
| F24 | 15A | Audiosystem;
Navigationssystem. |
| F25 | 10 A | Hupe |
| F26 | 10 A | Generator |
| F27 | 10 A | Tagfahrlicht – falls vorhanden |
| F28 | 10 A | |
| F29 | 40A | Elektronische ABS-Steuereinheit |
| F30 | 40A | Kühlgebläserelais |
| F31 | 40A | Zündschlüssel |
| F32 | 40A | Kühlmittelheizung |
| F33 | 40A | Multifunktionssteuereinheit 1 |
| F34 | 30A | Elektronische ABS-Steuereinheit |
| F35 | 30A | Scheinwerferwischerrelais |
| F36 | 60A | Elektronische ABS-Steuereinheit |

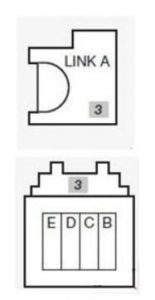

Sicherungen an der Batterie
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | 250A | Hauptsicherung |
| B | 80A | Elektronische ABS-Steuereinheit |
| C | 80A | Multifunktionssteuereinheit 1 |
| D | 60A | Sicherungskasten / Relais –
Motorraum 1 (F45-F46), (F51-F52); Hauptrelais Zündschalter. |
| E | 80A | Sicherungskasten / Relais –
Armaturenbrett (F5-F8), (F14), (F17); Zusatzrelais; Heizgebläserelais. |
