Nissan Largo (1986-1997) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Largo
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 und 1997.
Kabine

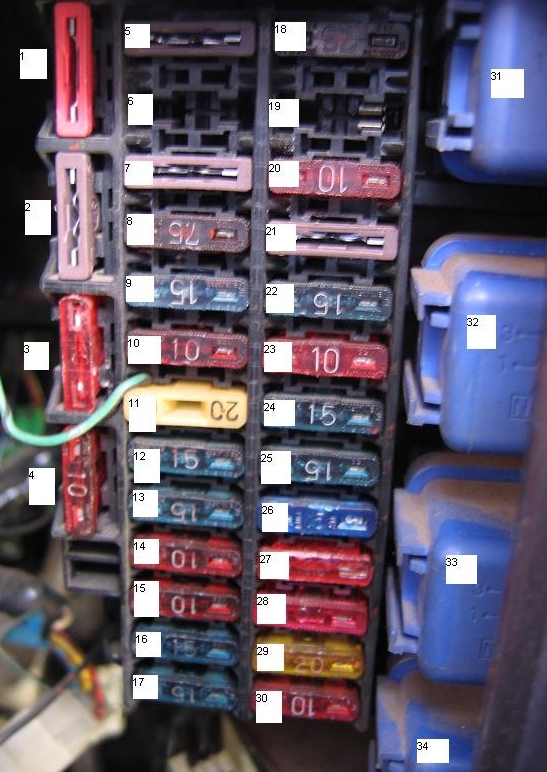

Dieser Sicherungskasten befindet sich neben der Lenkachse hinter einem kleinen Fach, dessen Rückseite das aktuelle Schema enthält, das die Funktion der Elemente beschreibt.
Beschreibung
- 10A – Heckklappe
- 15A – Vorderer Vorhang
- 10A – Heizung
- 10A – Heizungsgebläse
- –
- 10A – ECU ICE
- 10A – Anlassermotor
- 7,5A – Innenbeleuchtung
- 15A – Bremslichter
- 10A – Steckdose
- 15A / 20A – Zigarettenanzünder
- 15A – Nebelscheinwerfer vorne
- 15A – Alarm
- 10A – Standlichter
- 10A – Blinker
- 15A – Heckscheibenheizung
- 15A – Heckscheibenheizung
- 7,5A – Geräte
- –
- 10A – Elektronische Komponenten
- 15A – Kraftstoffpumpe
- 10A – Airbag
- 10A – Klimaanlage
- 15A – Heizungsgebläse vorne
- 15A – Heizungsgebläse vorne
- 15A – Radioempfänger
- 15A – Zigarettenanzünder
- 10A – Scheibenwischer vorne
- 20A – Heckscheibenwischer, elektrische Spiegel
- 10A – Getriebe
Motorraum
Unter der Motorhaube, am rechten Kotflügel in der Nähe der Batterie, befinden sich weitere Kästen mit Relais und Sicherungen.
Das aktuelle Schema mit englischen Bezeichnungen wird auf dem Deckel sowie auf der Relais-Einheit angebracht.
Beschreibung
- Signalrelais
- Klimaanlagenrelais
- Relais Frontlüfter
- Nebelscheinwerferrelais
- Relais Standlichter
- Kraftstoffpumpenrelais
- Kühlerlüfterrelais
- Kühlerlüfterrelais
Über Nissan Largo (1986-1997)
Der Nissan Largo, hergestellt zwischen 1986 und 1997, ist ein Mehrzweckfahrzeug, das einen geräumigen Innenraum und komfortables Reisen für Familien oder Gruppen bot. Dieses Modell war bekannt für seine Zuverlässigkeit und Vielseitigkeit, was es bei Fahrern beliebt machte, die ein praktisches und funktionales Fahrzeug benötigten. Der Nissan Largo war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für den täglichen Gebrauch und längere Fahrten boten. Dank seines Designs und seiner technischen Eigenschaften wurde der Largo in vielen Ländern zu einem beliebten Modell.
Sicherungsplan Nissan Largo
Diese Seite zeigt den Sicherungsplan für den Nissan Largo, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum, was für dieses Modell typisch ist. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
