Nissan Laurel C35 – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Laurel C35
Kabine

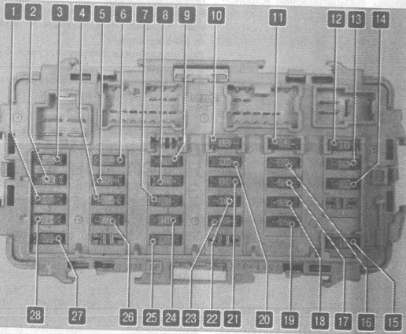

Befindet sich im unteren Teil des Armaturenbretts, hinter einer Schutzabdeckung, hinter der sich der aktuelle Plan befindet, der die Funktion der Sicherungen beschreibt.
Beschreibung
- 10A – Kraftstoffeinspritzdüsen
- 10A – Blinker
- 15A – Kraftstoffpumpe
- 10A – ABS
- 10A – Elektromagnetisches Starterrelais
- 20A – Frontscheibenwischer
- 10A – Heizungsmotor
- 10A – Getriebesteuerungssystem
- 10A – Armaturenbrett
- Reserve
- Reserve
- Reserve
- 20A Nebelschlussleuchten
- 10A – Innen- und Kofferraumbeleuchtung
- 10A – Elektronische Steuerungssysteme
- 10A – Kraftstoffstandsensor
- 15A – Bremslichter
- 15A – Zigarettenanzünder
- 15A – Elektromotor für Heizung und Klimaanlage
- 10A – Heckscheibenheizung
- 15A – Elektromotor für Heizung und Klimaanlage
- 10A – Elektrische Antriebe zur Steuerung der Außenspiegel
- 10A – Alarm
- 10A – Klimaanlage
- 10A – Motorsteuerungssystem
- 10A – Zusätzliches Sicherheitssystem SRS
- 10A – Elektronische Steuerungssysteme
- 10A – Audiosystem
Motor

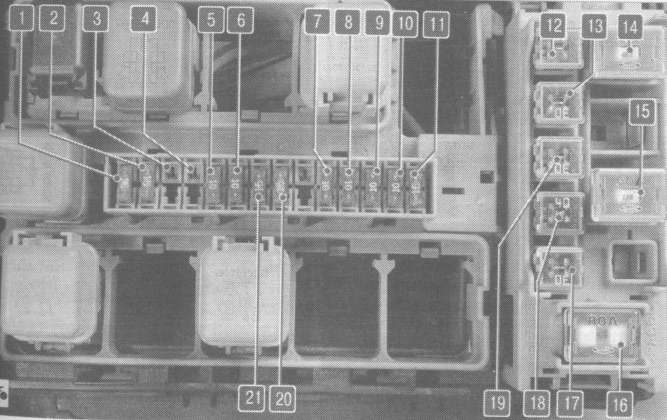

Der Sicherungskasten ist ebenfalls mit einer Schutzabdeckung verschlossen, auf der sich ein Schema der Relais- und Sicherungselemente befindet.
Beschreibung
- 15A – Nebelscheinwerfer (linker Scheinwerfer)
- 15A – Fernlicht (linker Scheinwerfer)
- 15A – Nebelscheinwerfer (rechter Scheinwerfer) auf dem Foto nicht sichtbar
- 15A – Fernlicht (rechter Scheinwerfer) auf dem Foto nicht sichtbar
- 10A – Hupe
- 10A – Positionsbeleuchtung
- 10A – Klimaanlage
- 10A – Motorsteuerungssystem
- 10A – Motorsteuerungssystem
- 10A – Audiosystem
- 15A – Nebelscheinwerfer
- 30A – Elektrischer Motorkühlerlüfter (nicht bei Motoren mit Kupplung verwendet)
- 10A – Antiblockiersystem (ABS)
- 60A – 1. Hauptsicherung
- 60A – 2. Hauptsicherung
- 80A – Generator
- 30A – Empfänger mit aktivierter Zündung
- 40A – Elektrische Fensterheber
- 30A – Antiblockiersystem (ABS)
- 15A – Beheiztes Heckgitter
- 15A – Getriebesteuerungssystem
Über Nissan Laurel C35 – Sicherungskasten
Der Nissan Laurel C35 ist eine elegante und zuverlässige Limousine, die von 1997 bis 2002 produziert wurde. Dieses Modell ist bekannt für seinen komfortablen Innenraum und seine hochwertige Verarbeitung. Unter der Motorhaube können verschiedene Motoren zu finden sein, darunter Sechszylindermotoren mit einem Hubraum von 2,0 bis 2,5 Litern, die ausreichend Leistung für den täglichen Gebrauch bieten. Der Nissan Laurel C35 ist bei Fahrern beliebt, die eine Kombination aus Komfort und Leistung suchen, wobei sein Design den ästhetischen Anforderungen der damaligen Zeit entspricht.
Sicherungskastenplan Nissan Laurel C35 – Sicherungskasten
Diese Seite zeigt den Sicherungskastenplan für den Nissan Laurel C35, der für die ordnungsgemäße Wartung und Diagnose des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Fahrzeuginnenraum unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, und daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
