Cadillac Escalade GMT K2XL (2015-2020) – Sicherungskasten
Sicherungs- und Relaisplan – Cadillac Escalade GMT K2XL
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2015, 2016, 2017, 2018, 2019, 2020.
Für den Zigarettenanzünder im Cadillac Escalade sind die Sicherungen Nr. 4, 6 und 50 im Sicherungskasten links vom Armaturenbrett, die Sicherungen Nr. 3 und 50 im Sicherungskasten rechts vom Armaturenbrett und die Sicherung Nr. 14 (Zubehörsteckdose hinten) im Sicherungskasten im hinteren Bereich zuständig.
Kabine
Auf beiden Seiten des Armaturenbretts, hinter den Abdeckungen, befinden sich zwei Sicherungskästen.
Sicherungsplan (linke Seite)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Nicht verwendet |
| 2 | Nicht verwendet |
| 3 | Nicht verwendet |
| 4 | Zubehörsteckdose 1 |
| 5 | 2015-2016: Dauerstrom Zubehör/Zubehör 2017-2020: Dauerstrom Zubehör |
| 6 | Zubehörsteckdose mit Batteriestrom |
| 7 | Universal-Garagentoröffner/Rückspiegel |
| 8 | SEO (Sonderausstattungsoption) Dauerstrom Zubehör |
| 9 | Nicht verwendet |
| 10 | Karosseriesteuergerät 3 |
| 11 | Karosseriesteuergerät 5 |
| 12 | Beleuchtung der Lenkradbedienelemente |
| 13 | Nicht verwendet |
| 14 | Nicht verwendet |
| 15 | Nicht verwendet |
| 16 | Logischer diskreter Einschaltsensor |
| 17 | 2016-2017: Videoverarbeitungsmodul 2019-2020: Videoverarbeitungsmodul/Virtuelles Schlüsselmodul |
| 18 | Spiegel-Fenstermodul |
| 19 | Karosseriesteuergerät 1 |
| 20 | Vordertisch (falls vorhanden) |
| 21 | Nicht verwendet |
| 22 | Nicht verwendet |
| 23 | Nicht verwendet |
| 24 | 2015-2016: Heizung, Lüftung und Klimaanlage Einschaltung/Heizung, Lüftung und Klimaanlage Hilfs
2017-2018: HVAC/Einschaltung 2019-2020: HVAC-Einschaltung/AUX-HVAC-Einschaltung |
| 25 | Armaturenbrett-Einschaltung/Diagnosemodul zur Einschalterkennung |
| 26 | Neigungssäule/SEO 1 (Sonderausstattungsoption), Neigungssäulenverriegelung/SEO (Sonderausstattungsoption) |
| 27 | Datenverbindungsstecker/Fahrersitzmodul |
| Nummer | Beschreibung |
|---|---|
| 28 | Passiver Eingang/Passiver Start/Heizung, Lüftung und Klimaanlage Batterie |
| 29 | Diebstahlsicherung |
| 30 | Nicht verwendet |
| 31 | Nicht verwendet |
| 32 | Nicht verwendet |
| 33 | 2015-2018: SEO (Sonderausstattungsoption)/Automatische Niveauregulierung 2019-2020: SEO (Sonderausstattungsoption)/Beheizter Sitz links |
| 34 | Elektrisch verstellbares Pedal Park Enable (falls vorhanden) |
| 35 | Nicht verwendet |
| 36 | Verschiedene Start-/Drehlasten |
| 37 | Beheiztes Lenkrad |
| 38 | Lenksäulenverriegelung 2 (falls vorhanden) |
| 39 | Armaturenbrettbatterie |
| 40 | Nicht verwendet |
| 41 | Nicht verwendet |
| 42 | Euro-Anhänger (falls vorhanden) |
| 43 | Linke Tür |
| 44 | Fahrersitz |
| 45 | Nicht verwendet |
| 46 | Beheizter/gekühlter rechter Sitz |
| 47 | Beheizter/gekühlter linker Sitz |
| 48 | Nicht verwendet |
| 49 | Nicht verwendet |
| 50 | Zubehörsteckdose 2 |
| 51 | Nicht verwendet |
| 52 | Dauerstrom Zubehör/Zubehörrelais |
| 53 | Arbeits-/Startrelais |
| 54 | Nicht verwendet |
| 55 | Nicht verwendet |
| 56 | Nicht verwendet |

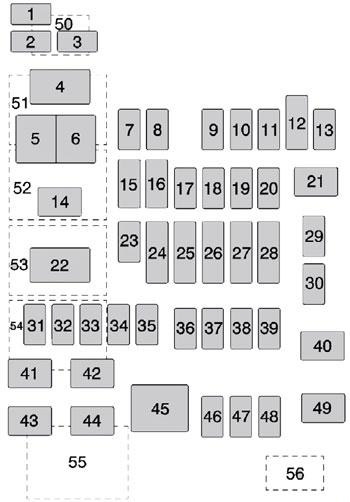

Sicherungsplan (rechte Seite)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Nicht verwendet |
| 2 | Nicht verwendet |
| 3 | Nicht verwendet |
| 4 | Zubehörsteckdose 4 |
| 5 | Nicht verwendet |
| 6 | Nicht verwendet |
| 7 | Nicht verwendet |
| 8 | Handschuhfachsteckdose |
| 9 | Nicht verwendet |
| 10 | Nicht verwendet |
| 11 | Nicht verwendet |
| 12 | Lenkradsteuerung |
| 13 | Karosseriesteuergerät 8 |
| 14 | Nicht verwendet |
| 15 | Nicht verwendet |
| 16 | Nicht verwendet |
| 17 | Nicht verwendet |
| 18 | Nicht verwendet |
| 19 | Karosseriesteuergerät 4 |
| 20 | Unterhaltung im Fond |
| 21 | Schiebedach |
| 22 | Nicht verwendet |
| 23 | Nicht verwendet |
| 24 | Nicht verwendet |
| 25 | Nicht verwendet |
| 26 | Infotainmentsystem/Airbag |
| 27 | Reserve/RF-Fensterschalter/Regensensor |
| Nummer | Beschreibung |
|---|---|
| 28 | Hinderniserkennung/USB |
| 29 | Radio |
| 30 | Nicht verwendet |
| 31 | Nicht verwendet |
| 32 | Nicht verwendet |
| 33 | Nicht verwendet |
| 34 | Nicht verwendet |
| 35 | Nicht verwendet |
| 36 | SEO (Sonderausstattungsoption) B2 |
| 37 | SEO (Sonderausstattungsoption) |
| 38 | Karosseriesteuergerät 2 |
| 39 | Klimaanlagen-Inverter |
| 40 | Nicht verwendet |
| 41 | Nicht verwendet |
| 42 | Nicht verwendet |
| 43 | Nicht verwendet |
| 44 | Rechter Türfenstermotor |
| 45 | Frontlüfter |
| 46 | Karosseriesteuergerät 6 |
| 47 | Karosseriesteuergerät 7 |
| 48 | Verstärker |
| 49 | Rechter Vordersitz |
| 50 | Zubehörsteckdose 3 |
| 51 | Nicht verwendet |
| 52 | Dauerstrom Zubehör/Zubehörrelais |
| 53 | Nicht verwendet |
| 54 | Nicht verwendet |
| 55 | Nicht verwendet |
| 56 | Nicht verwendet |

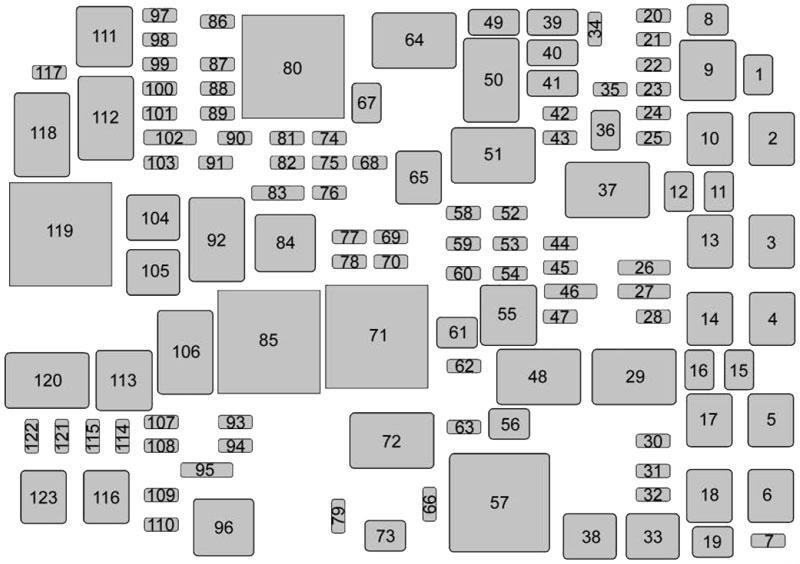

Motorraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Elektrische Paneele |
| 2 | Pumpe des Antiblockiersystems |
| 3 | Innenraum BEC LT1 |
| 4 | Motorisierter Sicherheitsgurt Beifahrer |
| 5 | Kompressor zur Federungsausgleichung |
| 6 | Elektronische Steuerung des 4WD-Getriebes |
| 10 | Elektrische Parkbremse |
| 13 | Innenraum BEC LT2 |
| 14 | BEC hinten 1 |
| 17 | Motorisierter Sicherheitsgurt Fahrer |
| 21 | 2015-2017: Magnetventil Auspuff ALC 2019-2020: Automatische Scheinwerferregulierung / Magnetventil Auspuff |
| 22 | 2019: Kraftstoffpumpe |
| 23 | Integriertes Fahrwerkssteuergerät |
| 24 | Echtzeit-Dämpfung |
| 25 | Kraftstoffpumpen-Leistungsmodul |
| 26 | 2015-2017: Spannungsregelung Ersatzbatterie/einstellbar 2019-2020: Aktiver Hydraulikassistent / Spannungsregelung Batterie einstellbar |
| 28 | Upfitter 2 |
| 29 | Upfitter 2 Relais |
| 30 | Scheibenwischer |
| 31 | Anhänger-Schnittstellenmodul |
| 34 | Rückfahrlichter |
| 35 | Ventil des Antiblockiersystems |
| 36 | Anhängerbremsen |
| 37 | Upfitter 3 Relais |
| 39 | Anhängerbremsung / Rechtsabbiegen |
| 40 | Anhängerbremsung / Linksabbiegen |
| 41 | Anhänger-Parklichter |
| 42 | Positionslichter rechts |
| 43 | Positionslichter links |
| 44 | Upfitter 3 |
| 45 | Automatische Niveauregulierung Start/Manuell |
| 47 | Upfitter 4 |
| 48 | Upfitter 4 Relais |
| 49 | Rückfahrlichter |
| 51 | Positionslichtrelais |
| 60 | Klimaanlagensteuerung |
| Nummer | Beschreibung |
|---|---|
| 63 | Upfitter 1 |
| 67 | Anhängerbatterie |
| 68 | 2019-2020: Sekundäre Kraftstoffpumpe |
| 69 | RC Upfitter 3 und 4 |
| 70 | VBAT Upfitter 3 und 4 |
| 72 | Relais Upfitter 1 |
| 74 | Zündung des Motorsteuergeräts |
| 75 | Verschiedene Ersatzteile für die Zündung |
| 76 | Getriebezündung |
| 77 | RC Upfitter 1 und 2 |
| 78 | VBAT Upfitter 1 und 2 |
| 83 | Reserve/Spannweite |
| 84 | Arbeits-/Zündrelais |
| 87 | 2015-2017: Motor 2019-2020: MAF/IAT/Feuchtigkeit/TIAP-Sensor |
| 88 | Injektor A – ungerade |
| 89 | Injektor B – gerade |
| 90 | Sauerstoffsensor B |
| 91 | Klappensteuerung |
| 92 | Relais des Motorsteuergeräts |
| 93 | Hupe |
| 94 | Nebelscheinwerfer |
| 95 | Abblendlichtscheinwerfer |
| 100 | Sauerstoffsensor A |
| 101 | Motorsteuergerät |
| 102 | Motorsteuergerät/Getriebesteuergerät |
| 103 | Interner Zusatzheizer |
| 104 | Anlassermotor |
| 107 | Aero-Schließung |
| 109 | Polizei Upfitter |
| 112 | Relais Anlassermotor |
| 114 | Frontscheibenwaschanlage |
| 115 | Heckscheibenwaschanlage |
| 116 | Linker Kühlerventilator |
| 117 | 2015-2016: Nicht verwendet 2017-2020: Primäre Kraftstoffpumpe |
| 120 | 2015-2016: Nicht verwendet 2017-2020: Primäre Kraftstoffpumpe |
| 121 | Rechter HID-Scheinwerfer |
| 122 | Linker HID-Scheinwerfer |
| 123 | Rechter Kühlerventilator |

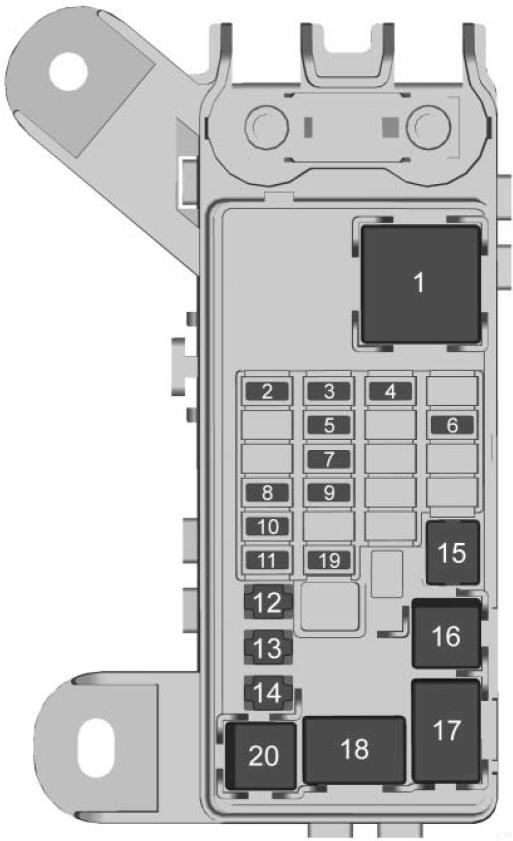

Sicherungskasten im Kofferraum
Befindet sich auf der linken Seite des Kofferraums, hinter der Abdeckung.
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Mini-Relais ISO | |
| 1 | Heckentfeuchter |
| Mikrosicherungen | |
| 2 | Beheizter Sitz in der zweiten Reihe links |
| 3 | Beheizter Sitz in der zweiten Reihe rechts |
| 4 | Beheizte Spiegel |
| 5 | Kofferraum |
| 6 | Glasbruch |
| 7 | Kofferraumheber |
| 8 | Logik des hinteren Kofferraummoduls |
| 9 | Heckscheibenwischer |
| 10 | Heckheizung, Lüftung und Klimaanlagengebläse |
| 11 | Sitz in der zweiten Reihe |
| Nummer | Beschreibung |
|---|---|
| 19 | Nebelschlussleuchte (falls vorhanden) |
| M-Typ Sicherungen | |
| 12 | Hinteres Türmodul |
| 13 | Sitz in der dritten Reihe |
| 14 | Zubehörsteckdose hinten |
| 15 | Heckentfeuchter |
| Ultra-Mikrorelais | |
| 16 | Kofferraum |
| Mikrorelais | |
| 17 | Türheber |
| 18 | Nebelschlussleuchte (falls vorhanden) |
| 19 | Beheizte Spiegel |
