Sicherungs- und Relaisplan – Cadillac Escalade GMT900

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

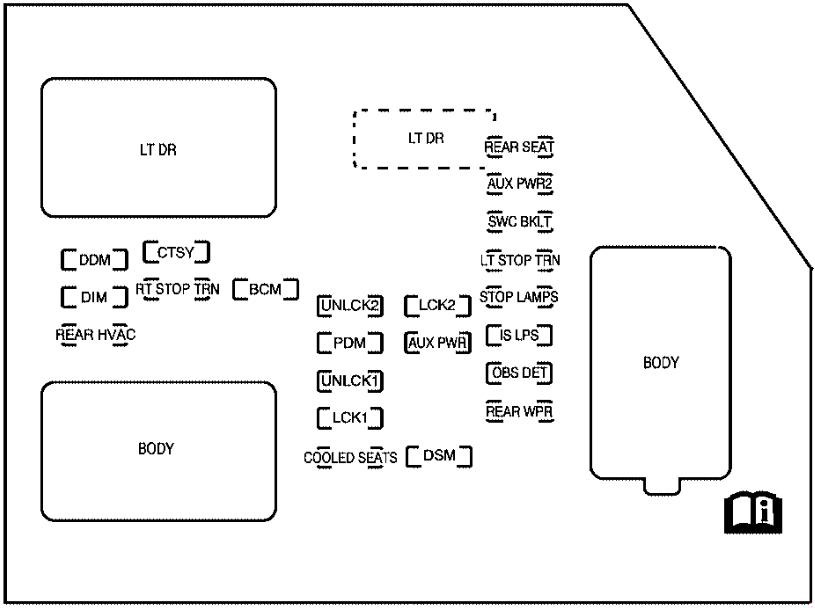

Sicherungskasten Armaturenbrett

Die Zugangsklappe zum Sicherungskasten befindet sich am Rand des Armaturenbretts auf der Fahrerseite. Entfernen Sie die Abdeckung, um auf den Sicherungskasten zuzugreifen.

Sicherung	Beschreibung
LT DR	Fensterschalter Fahrerseite
REAR SEAT	Rücksitze
AUX PWR2	Steckdosen im Kofferraum
SWC BKLT	Beleuchtung der Lenkradbedienelemente
DDM	Fahrertürmodul
CTSY	Willkommensbeleuchtung, Blinker Fahrerseite
LT STOP TRN	Blinker Fahrerseite, Bremslicht
DIM	Armaturenbrettbeleuchtung
RT STOP TRN	Blinker Beifahrerseite, Bremslicht
BCM	Karosseriesteuergerät
UNLCK2	Türschloss 2 (Entriegelungsfunktion)
LCK2	Türschloss 2 (Verriegelungsfunktion)
STOP LAMPS	Bremslichter, zentral oben angebrachtes Bremslicht

HINTERE HVAC	Klimaanlagensteuerung hinten
PDM	Beifahrertürmodul, universelles Fernbedienungssystem
AUX PWR	Zubehörsteckdosen
IS LPS	Innenbeleuchtung
UNLCK1	Türschloss 1 (Entriegelungsfunktion)
OBS DET	Ultraschall-Einparkhilfe hinten, hochklappbare Heckklappe
LCK1	Türschloss 1 (Verriegelungsfunktion)
HINTERER WPR	Heckscheibenwischer
GEKÜHLTE SITZE	Belüftete Sitze
DSM	Fahrersitzmodul, schlüsselloses Fernzugriffssystem
Kabelbaumstecker
LT DR	Kabelbaumanschluss Fahrertür
KAROSSERIE	Kabelbaumstecker
KAROSSERIE	Kabelbaumstecker



Sicherungskasten in der Mittelkonsole

Der Sicherungskasten in der Mittelkonsole befindet sich unter dem Armaturenbrett, links von der Lenksäule.

Sicherung	Beschreibung
BODY 2	Karosseriekabelbaumstecker 2
BODY 1	Karosseriekabelbaumstecker 1
BODY 3	Karosseriekabelbaumstecker 3
HEADLINER 3	Dachhimmel-Kabelbaumstecker 3
HEADLINER 2	Dachhimmel-Kabelbaumstecker 2
HEADLINER 1	Dachhimmel-Kabelbaumstecker 1
BRAKE CLUTCH	Bremskupplungs-Kabelbaumstecker
SEO/UPFITTER	Sonderausstattung, Upfitter-Kabelbaumstecker
Leistungsschalter
CB1	Fensterschalter Beifahrerseite
CB2	Beifahrersitzschalter
CB3	Fahrersitzschalter
CB4	–

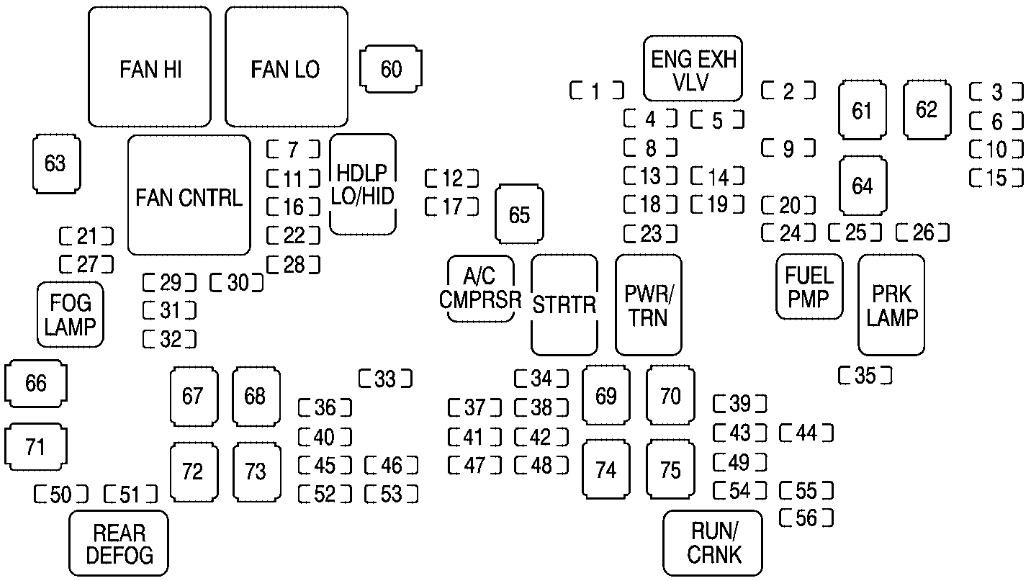

Sicherungskasten im Motorraum

Der Sicherungskasten unter der Motorhaube befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs. Heben Sie die Abdeckung an, um auf den Sicherungs-/Relaiskasten zuzugreifen.

Nummer	Beschreibung
1	–
2	Elektronische Stabilitätskontrolle der Federung, automatische Niveauregulierung Auspuff
3	Rücklicht/mittlerer Blinker Anhänger
4	Motorsteuerung
5	Motorsteuergerät, Drosselklappensteuerung
6	Rücklicht/mittlerer Blinker Anhänger
7	Vordere Dichtung
8	Lambdasonden
9	Antiblockiersystem 2
10	Rückfahrlichter Anhänger
11	Hochintensive Glühbirne Fahrerseite
12	Motorsteuergerät (Batterie)
13	Kraftstoffeinspritzdüsen, Zündspulen (rechte Seite)
14	Getriebesteuergerät (Batterie)
15	Rückfahrlichter Fahrzeug
16	Hochintensive Glühbirne Beifahrerseite
17	Klimaanlagenkompressor
18	Lambdasonden
19	Getriebesteuerung (Zündung)
20	Kraftstoffpumpe
21	–
22	Hintere Dichtung
23	Kraftstoffeinspritzdüsen, Zündspulen (linke Seite)
24	Parklichter Anhänger
25	Positionslichter Fahrerseite
26	Positionslichter Beifahrerseite
27	Nebelscheinwerfer
28	Hupe
29	Elektromagnet Fernlicht Beifahrerseite
30	Tagfahrlichter
31	Elektromagnet Fernlicht Fahrerseite
32	–
33	Schiebedach
34	Schlüsselzündsystem, Diebstahlsicherung
35	Frontscheibenwischer
36	SEO B2 Upfitter-Anwendung (Batterie)
37	Elektrisch verstellbare Pedale
38	Klimasteuerung (Batterie)
39	Airbagsystem (Zündung)
40	Verstärker
41	Audiosystem
42	–

43	Verschiedenes (Start), Rückfahrkamera (falls vorhanden), belüftete Sitze, Tempomat
44	Entriegelung der Heckklappe
45	OnStar, hinteres Unterhaltungsdisplay für Sitze
46	Instrumententafel
47	–
48	Beheiztes Lenkrad
49	Zusätzliche Klimasteuerung (Start), Kompass – Temperaturspiegel
50	Heckscheibenheizung
51	Airbagsystem (Batterie)
52	SEO B1 Upfitter-Anwendung (Batterie)
53	Zigarettenanzünder, zusätzliche Steckdose
54	Automatisches Kompressorrelais mit Niveauregulierung, SEO Upfitter-Anwendung
55	Klimasteuerung (Start)
56	Motorsteuergerät, sekundäre Kraftstoffpumpe (Start)
60	Kühlerlüfter 1
61	Automatische Kompressor-Niveauregulierung
62	–
63	Kühlerlüfter 2
64	Antiblockiersystem 1
65	Start
66	Pin 2 (Anhängerbremsen)
67	Hauptstromkreis links 1
68	Elektrische Pläne
69	Beheiztes Frontscheibenwischersystem
70	–
71	Pin 1 (Batteriestrom Anhängerstecker)
72	Elektronische Einheit mit mittlerer Leiste 1
73	Klimaanlagenlüfter
74	Heckklappen-Hebemodul
75	Hauptstromkreis links 2
Relais
FAN HI	Hohe Geschwindigkeit Kühlerlüfter
FAN LO	Niedrige Geschwindigkeit Kühlerlüfter
ENG EXH VLV	–
FAN CNTRL	Kühlerlüftersteuerung
HDLP LO/HID	Hochintensive Glühbirne
FOG LAMP	Nebelscheinwerfer vorne
A/C CMPRSR	Klimaanlagenkompressor
STRTR	Start
PWR/TRN	Traktionssystem
FUEL PMP	Kraftstoffpumpe
PRK LAMP	Parklichter
REAR DEFOG	Heckscheibenheizung
RUN/CRANK	Schaltbare Energie

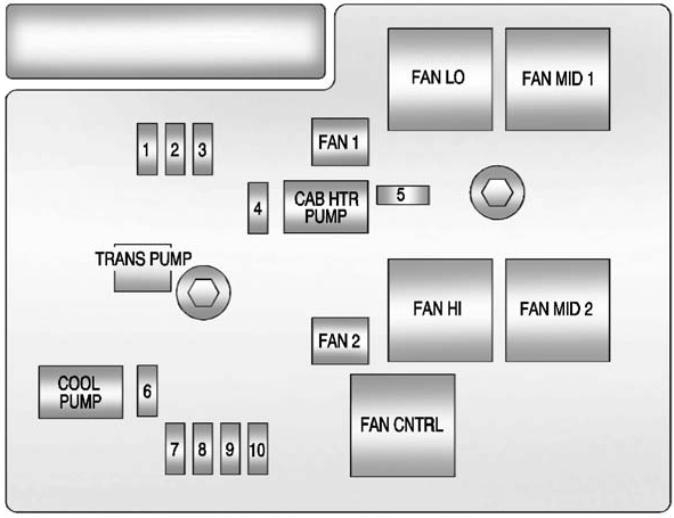

Zusätzlicher Sicherungskasten (Hybrid)

Nummer	Beschreibung
1	ACPO (nur SUV)
2	BECM-Lüfter
3	ACCM
4	Kabinenheizungspumpe
5	LEER
6	Kühlerpumpe
7	EPS
8	Motor-/Generatormodul 1
9	Motor-/Generatormodul 2
10	BECM

J-Case
FAN 1	Kühlerlüfter 1
TRANS PUMP	Zusatzflüssigkeitspumpe Getriebe
FAN 2	Kühlerlüfter 2
Relais
CAB HTR PUMP	Kabinenheizungspumpe
COOL PUMP	Kühlmittelpumpe
FAN LO	Relais niedrige Geschwindigkeit Kühlerlüfter
FAN MID 1	Kühlerlüfter mittel 1
FAN HI	Relais hohe Geschwindigkeit Kühlerlüfter
FAN MID 2	Kühlerlüfter mittel 2
FAN CNTRL	Kühlerlüftersteuerung
