Nissan Xterra (1999-2004) – Sicherungskasten
Nissan Xterra (1999-2004) – Sicherungsplan
Baujahr: 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Xterra (1999-2004) ist die Sicherung 23 im Sicherungskasten.

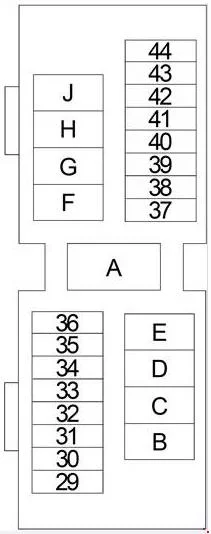

Sicherungskasten Motorraum
| Nr. |
Ampere [A] | Beschreibung |
| 29 | 7.5 | Klimaanlagenrelais;
Tagfahrlicht-Steuergerät (’03 -’04); Thermischer Verstärker (’99 -’00); Klimaanlagenschalter (’99 -’00). |
| 30 | – | – |
| 31 | 20 | 03-04:
Zusatzstromversorgung |
| 7.5 | ’99 -’00:
Alarm-Signalrelais; Alarm-Glühbirnenrelais. |
|
| 32 | 15 | 01-04:
Hupenrelais |
| 10 | ’99 -’00:
Hupenrelais |
|
| 33 | 20 | 02-04:
Audioverstärker |
| 34 | 15 | 02-04:
Steckdose hinten |
| 35 | 7.5 | Klimaanlagenrelais |
| 36 | 7.5 | Generator |
| 37 | 15 | Scheinwerfer rechts;
Lichtschalter; Tagfahrlicht-Steuergerät; Relais für Fahrzeugsicherheitslampe. |
| 38 | 15 | Scheinwerfer links;
Lichtschalter; Tagfahrlicht-Steuergerät; Relais für Fahrzeugsicherheitslampe; Fernlicht-Blinker. |
| 39 | 15 | Lichtschalter |
| 40 | 15 | Relais für Nebelscheinwerfer vorne |
| 41 | 15 | Audio |
| 42 | 20 | Steckdose vorne |
| 43 | – | – |
| 44 | – | – |
| a | 80 | KA24DE:
Generator; Zündrelais (Sicherung: „2“, „5“, „6“, „8“, „10“, „11“, „12“, „15“); Sicherung: „F“, „G“, „17“, „22“, „25“, „26“, „27“, „28“, „31“, „32“, „33“, „34“, „35“, „36“ |
| 120 | ’03 -’04 (VG33E, VG33ER):
Generator; Sicherung: „F“, „G“, „J“, „31“, „32“, „33“, „34“, „35“, „36“ |
|
| 100 | ’99 -’02 (VG33E, VG33ER):
Generator; Sicherung: „F“, „G“, „J“, „31“, „32“, „35“, „36“ |
|
| b | 80 | Zubehörrelais
(Sicherung: „18“, „20“, „23“); Lüfterrelais (Sicherung: „19“, „24“). |
| c | 40 | KA24DE (’03 -’04):
ABS |
| 30 | ABS | |
| d | 40 | ABS |
| e | 40 | Zündschlüssel |
| f | 30 | ’03 -’04 KA24DE:
SECU; Relais Fenstersteuerung. |
| 40 | ’99 -’04:
SECU; Elektrisches Fensterrelais |
|
| g | 20 | 03-04:
Zusatzstromversorgung |
| 20 | Kühlgebläse-Relais | |
| h. | – | – |
| i | – | – |
| 80 | VG33E, VG33ER:
Zündrelais (Sicherung: „2“, „5“, „6“, „8“, „10“, „11“, „12“, „15“); Sicherung: „31“, „32“, „33“, „35“, „36“. |

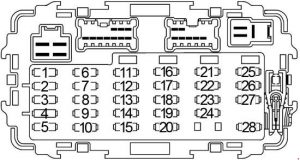

Sicherungskasten Fahrgastraum
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 15 | Kraftstoffpumpenrelais |
| 2 | 7.5 | Not-Aus-Schalter |
| 3 | 10 | Einspritzdüsen |
| 4 | – | – |
| 5 | 10 | 01-04:
ASCD-Bremsschalter (Bremsschalter mit Getriebesperre); Fahrzeugsicherheitsrelais; SECU; ASCD-Steuergerät; Warnmodul; Relais für Heckscheibenentfeuchter; Timer für Heckscheibenentfeuchter; Reifendruckwarnsystem; Tagfahrlicht-Steuergerät; Beschleunigungsregulierungsmodul (KA24DE + Automatikgetriebe). |
| 7.5 | ’99 -’00:
ASCD-Bremsschalter (Bremsschalter mit Getriebesperre); Diebstahlwarnrelais; SECU; ASCD-Hauptschalter; Warnglocke; Elektrisches Fensterrelais; Tagfahrlicht-Steuergerät. |
|
| 6 | 20 | Motor Frontscheibenwischer;
Motor Frontscheibenwaschanlage; Schalter Frontscheibenwischer. |
| 7 | 7.5 | Motorsteuergerät (ECM);
Tagfahrlicht-Steuergerät. |
| 8 | 10 | ABS;
Druckschalter. |
| 9 | 10 | Diagnosesensormodul Airbag |
| 10 | 10 | Motor Heckscheibenwischer;
Motor Heckscheibenwaschanlage. |
| 11 | 10 | Kombinierter Kilometerzähler;
Kupplungssperrrelais; 4WD-Schalter; Rückfahrlampenschalter; Neutralstellungsschalter Getriebe; CAN-Wandler; Lenkwinkelsensor; Kompass und Thermometer; Datenschnittstellenstecker. |
| 12 | 10 | Park- und Neutralstellungsschalter;
Getriebesteuergerät (TCM). |
| 13 | 10 | Motorsteuergerät (ECM);
EGRC-Magnetventil; EVAP-Absorber-Druckregelventil; Vakuum-Absperr-Bypassventil; Magnetventil zur Steuerung des Bypassventils des Kompressors mit Aufladung; |
| 14 | 15 | Beheizter Sauerstoffsensor |
| 15 | 10 | IACV-AAC-Ventil;
Drosselklappenstellungssensor. |
| 16 | – | – |
| 17 | 10 | Not-Aus-Schalter;
Fernbedienungsrelais (’99 -’00). |
| 18 | 10 | Audio;
Seitenspiegelschalter; Steckdosenrelais (’99 -’01). |
| 19 | 15 | Lüftermotor |
| 20 | 7.5 | Reifendruckwarnsystem (’03 -’04);
SECU. |
| 21 | 15 | ’99 -’01:
Relais für Heckscheibenentfeuchter |
| 22 | 20 | Bremslichtschalter;
Anhängersteuergerät. |
| 23 | 15 | Zigarettenanzünder |
| 24 | 15 | Lüftermotor |
| 25 | 15 | ’99 -’01:
Heckscheibe; Relais für Heckscheibenentfeuchter. |
| 20 | 02-04:
Relais für Heckscheibenentfeuchter |
|
| 26 | 7.5 | Datenschnittstellenkonverter;
Kartenlicht; Innenbeleuchtung; Reifendruckwarnsystem (’03 -’04). |
| 27 | 10 | Motorsteuergerät (ECM);
ECM-Relais (ECCS-Relais). |
| 28 | 7.5 | Kombinationsinstrument;
Schlüsselschalter; Sicherheitsanzeigelampe; SECU; Getriebesteuergerät (TCM). |

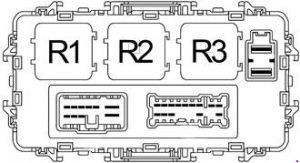

| Nr. |
Relais |
| R1 | Zubehör |
| R2 | Lüfter |
| R3 | Starten |

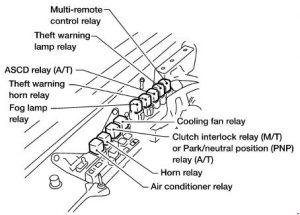

Motorraumrelais
’99 -’01

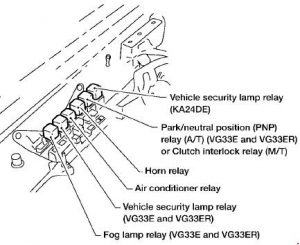

’02 -’04
Über Nissan Xterra (1999-2004)
Der Nissan Xterra, hergestellt von 1999 bis 2004, ist ein robustes SUV, das aufgrund seiner Langlebigkeit und Fähigkeit, verschiedene Geländebedingungen zu bewältigen, an Popularität gewann. Dieses Modell wurde mit Schwerpunkt auf Praktikabilität und Zuverlässigkeit entwickelt, was es ideal für Abenteuerreisen und den täglichen Gebrauch macht. Der Nissan Xterra war mit verschiedenen Motorisierungen erhältlich, darunter Vier- und Sechszylindermotoren, die ausreichend Leistung für Fahrten auf und abseits der Straße boten. Der Innenraum des Fahrzeugs war geräumig und bot viel Stauraum, was besonders von Familien und aktiven Personen geschätzt wird.
Sicherungsplan Nissan Xterra
Diese Seite zeigt den Sicherungsplan für den Nissan Xterra, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
