Nissan Micra K11 (1992-2002) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Micra (March) K11
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Positionen
Relais
- Kühlerlüfterrelais
- Bereichswahlschalterrelais
- CVT-Relais
- Klimaanlagenrelais
- Hupenrelais
- Drehzahlerhöhungsrelais hx
- Scheinwerfer-/Nebelscheinwerferrelais
- Relais für beheizbare Heckscheibe
- Signalrelais
- Relais für zusätzliche elektrische Ausstattung
- Zündrelais-1
- Zündrelais-2
- Ersatzsicherung
- Schalter
- Kraftstoffpumpenrelais (unter der Türverkleidung auf der Fahrerseite)
- EGI-Relais
- Heckscheibenwischerrelais
- Nebelschlussleuchtenrelais
- Zündrelais-3
- Nebelschlussleuchtenrelais (modellabhängig)
- Kühlerlüfterrelais-2
* (unter dem Armaturenbrett auf der Fahrerseite, modellabhängig)
Fahrgastraum
Befindet sich rechts vom Lenkrad, abgedeckt durch eine Schutzabdeckung. Auf der Rückseite befindet sich ein Diagramm mit der Beschreibung des Elements.

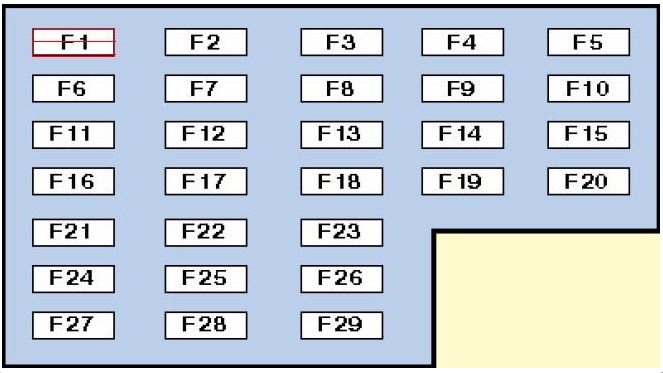

Typ 1
Zweck
| F1 | (20 A) Klimaanlage – Heizgebläsemotor |
| F2 | – |
| F3 | (10A / 20A) Schalter für Heckscheibenheizung, Relais für Heckscheibenheizung |
| F4 | (10A) Hupenrelais |
| F5 | (15A) Nebelscheinwerferrelais |
| F6 | (10A) Klimaanlage, Anlasssperrschalter |
| F7 | (7,5A) Zentralverriegelung, Leerlaufregelrelais (ISC) – bei Automatikgetriebe, Diagnosebuchse |
| F8 | (10A) Relais für beheizbare Heckscheibe – falls vorhanden, Zentralverriegelung, Zentralverriegelungssignal-Steuergerät, Tagfahrlicht-Steuergerät – falls vorhanden, Anlasssperrschalter („PVN“), Rückfahrlichter |
| F9 | (15A) Heckscheibenwischer |
| F10 | (15A) Audiosystem |
| F11 | (7,5A) Alarmschalter |
| F12 | (7,5A) Elektronisches ABS-Steuergerät |
| F13 | (15A) Zigarettenanzünder-Sicherung Nissan March K11 |
| F14 | (10A) Bremslichter |
| F15 | (10A) Not-Aus-Schalter |
| F 16 | (10A) Getriebesteuergerät (ECM) |
| F17 | (15A) Kraftstoffpumpenrelais |
| F18 | (10A) Sitzheizung |
| F19 | (20A) Scheibenwischermotor, Scheibenwischermotorrelais |
| F20 | (7,5A) Motorsteuerungssystem, Wegfahrsperren-Steuergerät |
| F21 | – |
| F22 | (10A) SRS-Steuergerät |
| F23 | (10A) Frontscheibenreiniger |
| F24 | (10A) Kraftstoffabsperrventil E/m – Diesel, Innenbeleuchtung, Armaturenbrett, Audiosystem, elektronische Getriebesteuerung, Wegfahrsperre, Zentralverriegelungssignalsteuerung |
| F25 | (10A) Glühkerzensteuerung – Diesel, elektrisches Rezirkulationsventil oder AGR-Ventil – Diesel, Wegfahrsperre, beheizte Lambdasonde, Leerlauf-Bypass-Luftventil |
| F26 | (7,5 A) Anlasssperrrelais – bei Automatikgetriebe, Motorsteuerungssystem |
| F27 | – |
| F28 | – |
| F29 | (15A) Scheinwerferwischer-Verzögerungsrelais |

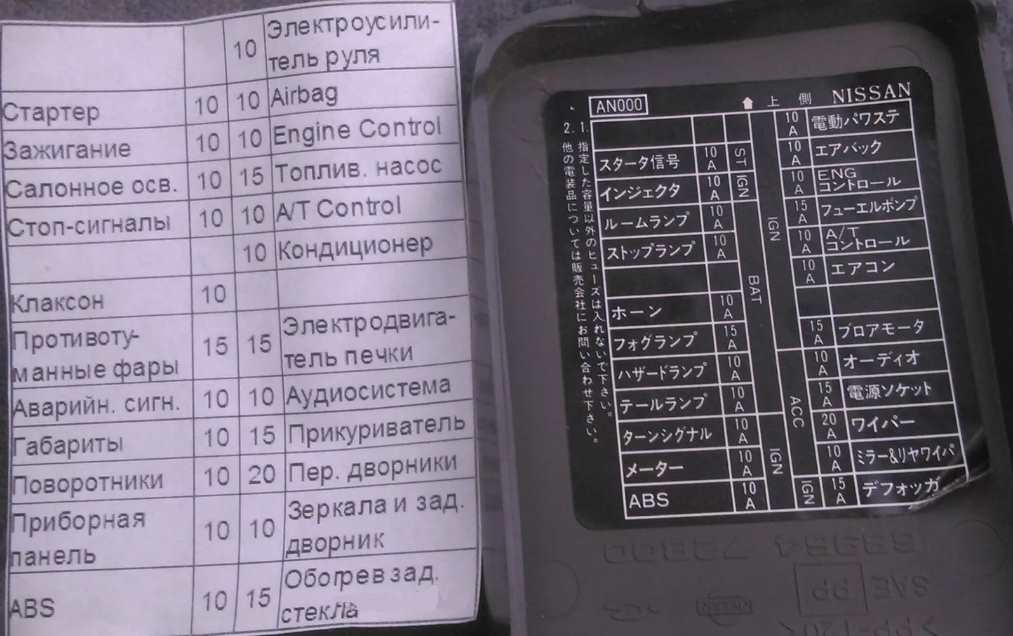

Typ 2
Beschreibung
- 10A Starten
- 10A Zündung
- 10A Innenbeleuchtung
- 10A Bremslichter
- Signal 10A
- 15A Nebelscheinwerfer
- Alarm 10A
- Abmessungen 10A
- 10A Blinker
- Armaturenbrett 10A
- 10A ABS
- 10A Elektrische Servolenkung
- Airbag 10A
- Motor 10A
- 10A Kraftstoffpumpe
- 10А A/T-Steuerung
- Klimaanlage 10A
- 15A Motor der Elektrokochplatte
- Audiosystem 10A
- Zigarettenanzünder 15A
- 20A Frontscheibenwischer
- 10A Spiegel und Heckscheibenwischer
- 15A Beheizbare Heckscheibe
Motorraum
Typ 1
Beschreibung
| F1 | (30A) Glühkerzen-Steuergerät – Diesel |
| F2 | – |
| F3 | (10A) Heckmaße |
| F4 | (15A) Rechter Nebelscheinwerfer |
| F5 | (15A) Linker Nebelscheinwerfer |
| F6 | (25A) Elektrische Fensterheber, Zentralverriegelungs-Steuergerät |
| F7 | (15A) Reserve |
| F8 | – |
| F9 | (25A) Kühlgebläsemotor |
| F10 | (10A) Reserve |
| F11 | (15A) Klimaanlage |
| F12 | (30A) Antiblockiersystem (ABS) |
| F13 | (30A) Zündschalter |
| F14 | (25A) Motorsteuerung |
| F15 | (65A) Batteriestromverteilung |

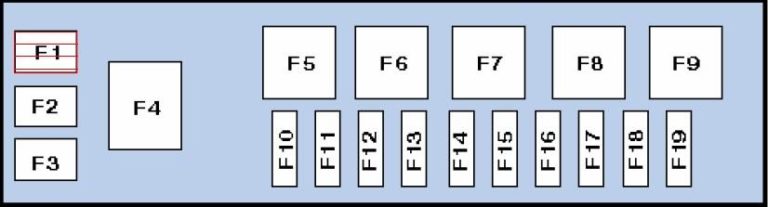

Typ 2
Beschreibung
| F1 | (40A) ABS-Steuergerät |
| F2 | (30A) Einschalter |
| F3 | (40A) ABS-Steuergerät |
| F4 | (80A) Batteriestromverteilung |
| F5 | (30A) Kühlgebläsemotor |
| F6 | (30A) Elektrische Fensterheber, Zentralverriegelungs-Steuergerät |
| F7 | (30A) Motorsteuerung |
| F8 | – |
| F9 | (60A) Glühkerzen-Steuergerät – Diesel |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | (10A) Generator |
| F 16 | (10A) Heckmaße |
| F17 | (15A) Linkes Licht |
| F18 | (15A) Rechtes Licht |
| F19 | (15A) Klimaanlage |
Über Nissan Micra K11 (1992-2002)
Der Nissan Micra K11, hergestellt von 1992 bis 2002, ist ein kompaktes Stadtauto, das aufgrund seiner Zuverlässigkeit und Wirtschaftlichkeit an Popularität gewann. Dieses Modell war mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit einem Hubraum von 1,0 bis 1,4 Litern. Der Micra K11 zeichnet sich durch ein einfaches, aber funktionales Design aus, das ausreichend Platz für Passagiere und Gepäck bietet, was ideal für den Stadtverkehr ist. Dank seiner leichten Bauweise und guten Handhabung ist dieses Modell bei Fahrern beliebt, die ein zuverlässiges Fahrzeug für den täglichen Gebrauch suchen.
Sicherungskastenplan Nissan Micra K11
Diese Seite zeigt den Sicherungskastenplan für den Nissan Micra K11, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration und Funktion zu kennen.
