Sicherungs- und Relaisplan – Nissan Tiida

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

C11 von 2004, 2005, 2006, 2007, 2008, 2009 und 2010 Jahr. C12 von 2011, 2012, 2013 und 2014 Jahr.

Fahrgastraum

Befindet sich im Armaturenbrett hinter der Schutzverkleidung auf der Fahrerseite.

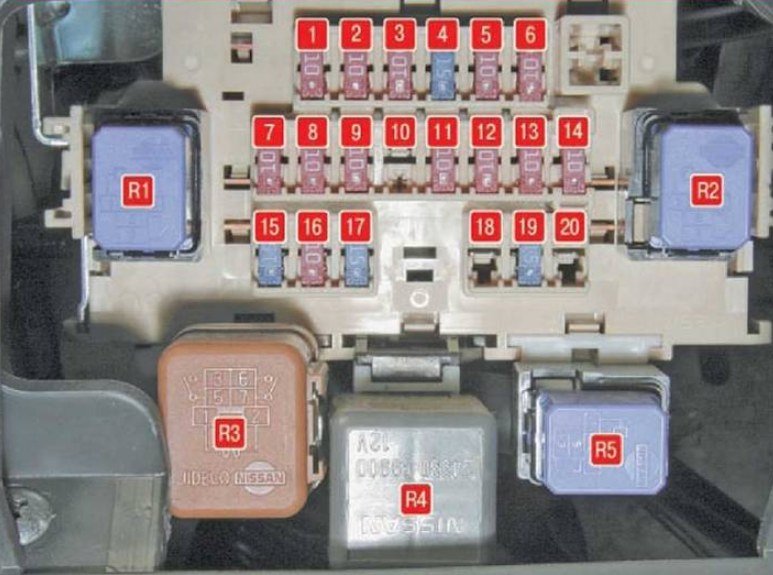

Typ 1

Beschreibung

1	10A Passives Sicherheitssystem
2	10A Zusätzliche Innenausstattung
3	10A Armaturenbrett
4	15A Scheibenwaschpumpe
5	10A Beheizte Außenspiegel
6	10A Elektrische Spiegel, Haupt-Audioeinheit
7	10A Bremslichter
8	10A Innenbeleuchtung
9	10A Karosseriesteuergerät
10	Reserve
11	10A Seitenlampe, rechtes Rücklicht
12	10A Seitenlampe, linkes Rücklicht
13	10A Armaturenbrett
14	10A Zusätzliche Innenausstattung
15	15A Motorkühlerlüfter
16	10A Heizungs-, Klima- und Lüftungssystem
17	15A Motorkühlerlüfter
18	Reserve
19	15A Steckdose für Zusatzgeräte ( Zigarettenanzünder )
20	Reserve

Relais

• R1 – Elektrische Heizung
• R2 – Zusätzliche Ausstattung
• R3 – Relais (Daten nicht verfügbar)
• R4 – Beheizte Außenspiegel
• R5 – Wegfahrsperre

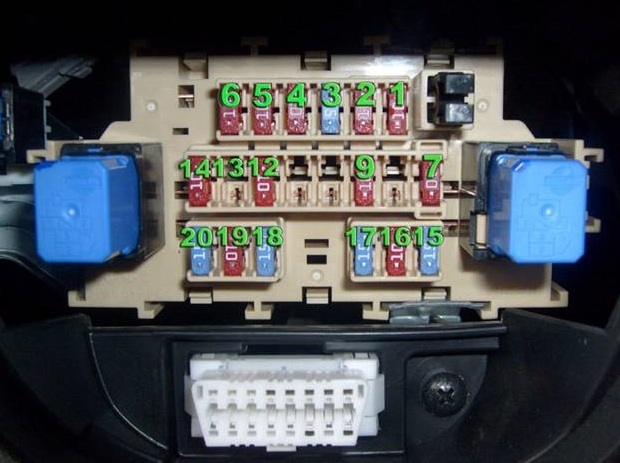

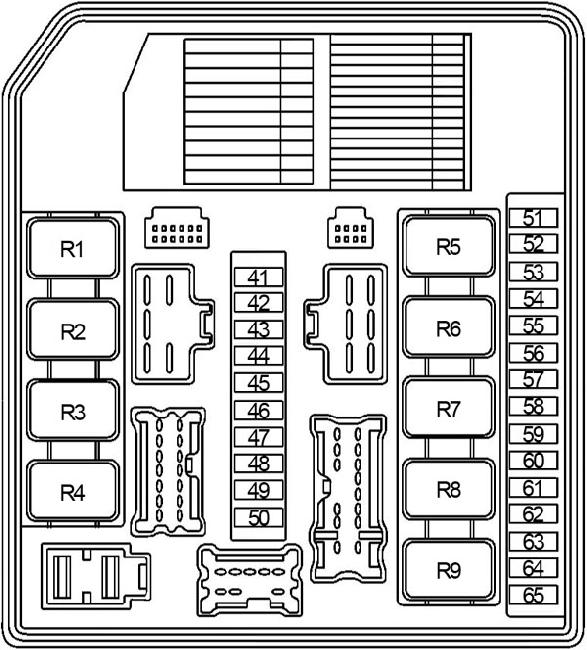

Typ 2

Beschreibung

1. Audiosystem 10A, Spiegelsteuerung Audio-Acc, Stromversorgung der rotierenden Spiegelmotoren, Stromversorgung NATS (mit Chip-Schlüssel)
2. 10A Beheizte Heckscheibe und Seitenspiegel
3. 15A Motor für vorderen und hinteren Scheibenwischer
4. 10A Armaturenbrett
5. Elektronik 10A
6. Airbagmodul 10A
7. Elektronik 10A
8. –
9. 10A Innenbeleuchtung und Kofferraum
10. –
11. –
12. 10A Bremslichter
13. Passiver Eingang 10A (für Systeme mit Chip-Schlüssel)
14. Elektronik 10A
15. 15A Steckdose – Zigarettenanzünder
16. 10A Sitzheizung
17. 15A Steckdose – Konsole, Kofferraum
18. 15A Heiz-/Klimaanlagenlüfter
19. Klimaanlage 10A
20. 15A Heiz-/Klimaanlagenlüfter

Motorraum

Im Motorraum neben der Batterie befinden sich 2 Sicherungskästen und Relais, ein zusätzlicher Relaiskasten und Hochleistungssicherungen am Pluspol der Batterie.

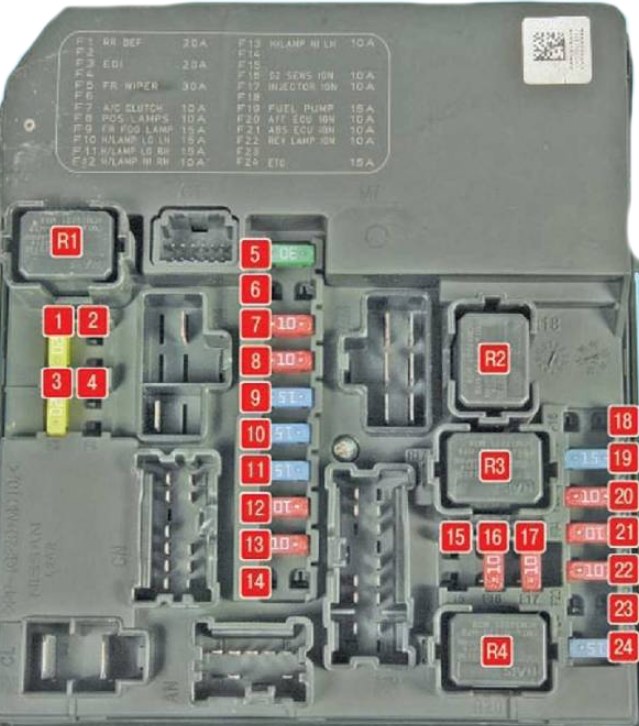

Montagekasten

Typ 1

Beschreibung

1	20A Beheizte Heckscheibe
2	Reserve
3	Motorsteuergerät 20A
4	Reserve
5	30A Frontscheibenwischer
6	Reserve
7	Elektromagnetische Kupplung des Klimakompressors 10A
8	10A Kennzeichenbeleuchtung
9	15A Nebelscheinwerfer-Sicherung Nissan Tiida (optional)
10	15A Abblendlicht, linker Scheinwerfer
11	15A Abblendlicht, rechter Scheinwerfer
12	10A Fernlicht, rechter Scheinwerfer
13	10A Fernlicht, linker Scheinwerfer
14	Reserve

15	Reserve
16	10A Sauerstoffsensoren in den Abgasen
17	10 Einspritzsystem
18	Reserve
19	15A Kraftstoffmodul
20	10A Sensor des Automatikgetriebes
21	10A ABS
22	10A Rückfahrlichtschalter
23	Reserve
24	15A Optionale Ausstattung
R1	Relais der beheizten Heckscheibe
R2	Relais des Kühlgebläses
R3	Relais des Kühlgebläses
R4	Relais des Zündsystems

Typ 2

Beschreibung

• 43 (10A) Fernlichtscheinwerfer vorne, rechts
• 44 (10A) Fernlichtscheinwerfer vorne, links
• 45 (10A) Klimaanlage, Standard-Musikbeleuchtung und passende Abmessungen, Lichter, Motoren zur Projektoreinstellung
• 46 (10A) Parkbeleuchtung, Beleuchtungsschalter unter den Sitzen, Türöffnung
• 48 (20A) Motor des vorderen Scheibenwischers
• 49 (15A) Linker Abblendlichtscheinwerfer
• 50 (15A) Abblendlichtscheinwerfer vorne, rechts
• 51 (10A) Klimakompressor
• 55 (15A) Beheizte Heckscheibe
• 56 (15A) Beheizte Heckscheibe
• 57 (15A) Benzinpumpe (CH)
• 58 (10A) Stromversorgung der Automatikgetriebesysteme (AT)
• 59 (10A) ABS-Steuergerät
• 60 (10A) Zusätzliche elektrische
• 61 (20A) Am Anschluss B + IPDM, Klappenmotor und Relais (für CH)
• 62 (20A) Am Anschluss B + IPDM, an den Anschlüssen ECM / PW und BATT Block ECM ©, Stromversorgungsanschluss der Zündspulen, DPKV, DPRV, EVAP-Tankventil, IVTC-Ventil
• 63 (10A) Sauerstoffsensoren
• 64 (10A) Einspritzdüsenspulen, Einspritzsystem
• 65 (20A) Nebelscheinwerfer vorne
• R1 – Relais der Heckscheibenheizung
• R2 – Hauptrelais des Motorsteuergeräts
• R3 – Relais des Abblendlichts
• R4 – Relais des Fernlichts
• R5 – Anlasserrelais
• R6 – Relais des Lüfters 2 des Motorkühlsystems
• R7 – Relais des Lüfters 1 des Motorkühlsystems
• R8 – Relais des Lüfters 3 des Motorkühlsystems
• R9 – Zündrelais

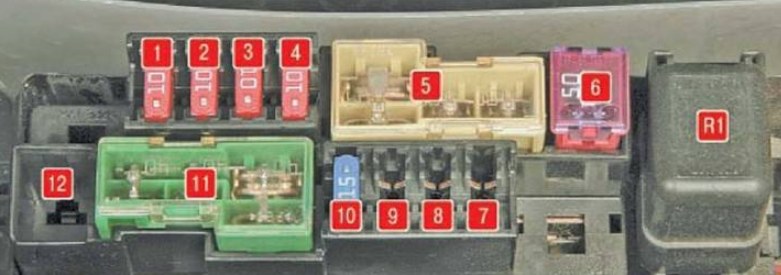

Zusätzlicher Sicherungskasten

Beschreibung

1	10A Wegfahrsperre
2	10A Sitzheizung
3	Generator 10A
4	10A Hupe
5	60/30/30A Elektrische Servolenkung, Scheinwerferwaschanlage, ABS-System
6	50A Elektrische Fensterheber
7	Reserve
8	15A Kraftstoffeinspritzsystem
9	Klappengruppe 10A
10	15A Hauptgerät der Audiosysteme
11	ABS-System 40/40/40A. Elektrisches Karosseriesteuergerät, Zündsystem
12	Reserve
R1	Hupenrelais

Zusätzlicher Relaiskasten

Befindet sich auf der rechten Seite. Es können 2 Relais installiert werden, z. B. für Scheibenwischer und Tagfahrlicht. Je nach Konfiguration können sie leer sein.

Sicherungen am Batteriepol

Beschreibung

1. 120A Elektrische Servolenkung, Scheinwerferwaschanlage, ABS-System
2. 60A Motorsteuergerät, Klappenrelais, elektrisches Fensterheberrelais
3. 80A Abblend- und Fernlichtscheinwerfer
4. Wegfahrsperre 80A, Sitzheizung, Generator, akustisches Signal
5. ABS-System 100A, Karosseriesteuergerät, Zündsystem, Servolenkungssteuergerät, Scheinwerferwaschanlage
