Nissan Patrol Y61 (2004-2013) – Sicherungskasten und Relais
Sicherungs- und Relaisplan – Nissan Patrol
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Für den Zigarettenanzünder (Steckdosen) im Nissan Patrol ist die Sicherung F13 im Sicherungskasten des Armaturenbretts und die Sicherung F46 im Sicherungskasten des Motorraums zuständig.

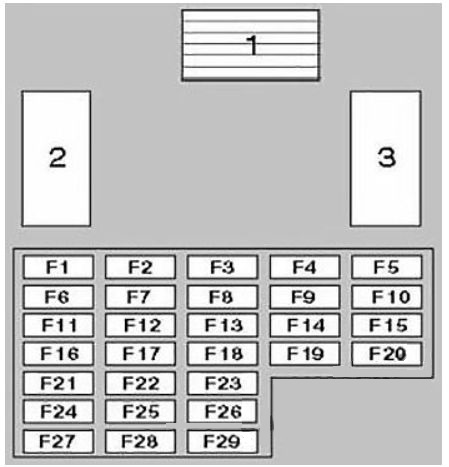

Sicherungskasten in der Kabine
Der Sicherungskasten befindet sich links unter dem Lenkrad, hinter der Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | Heizgebläse-Relais | |
| 2 | Hauptzündrelais | |
| 3 | Hilfsrelais Zündkreis | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Scheibenwischer und Frontwaschanlage |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | ABS/ESP-System |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 A | Audiosystem |
| F11 | 7,5A | Blinker |
| F12 | 7,5A |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F13 | 15A | Zigarettenanzünder |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | SRS-System |
| F17 | 15A | |
| F18 | 10 A | Scheibenwischer/Heckscheibenwaschanlage |
| F19 | 15A | 2002: Scheinwerferwaschanlage |
| F20 | 10 A | |
| F21 | 10 A | Motorsteuerungssystem |
| F22 | 15A | |
| F23 | 7,5A | Elektrische Spiegelverstellung |
| F24 | 7,5A | |
| F25 | 10 A | |
| F26 | 7,5A | |
| F27 | 15A | Kraftstoffpumpe |
| F28 | 10 A |

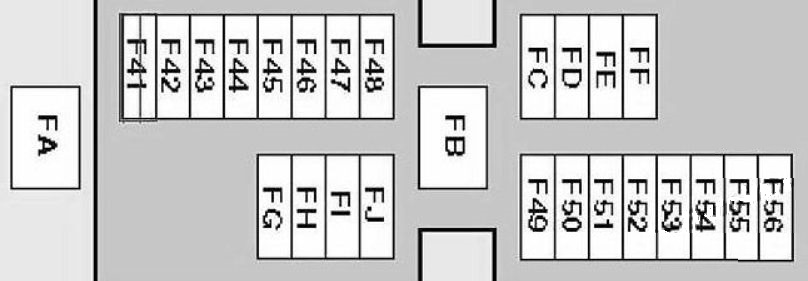

Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich im Motorraum (rechts).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| FA | 100A | Glühkerzen |
| Gesamtversorgung | 100A / 120A | Generator |
| FC | 30A / 40A | Kühlerventilatormotor |
| FD | 30A/40A | |
| FE | 40A | |
| FF | 80A | 2002: Sicherung Armaturenbrett / Relais-Sicherungskasten |
| FG | 50A | |
| FH | 30A/40A | |
| FI | 30A | ABS/ESP-System |
| FJ | 30A | Zündsperrkreise |
| F41 | 7,5A/20A | |
| F42 | 7,5A/20A | |
| F43 | 15 Jahre |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F44 | 20A | |
| F45 | 10A / 15A | Frontscheibenheizung |
| F46 | 15A | Zigarettenanzünder |
| F47 | 7,5A | Generator |
| F48 | 10 A | Blinker |
| F49 | 7,5A/10A/15A/20A | |
| F50 | 7,5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Nebelscheinwerfer |
| F54 | 10 A | |
| F55 | 15A | 2002: Kühlerventilatormotor |
| F56 | 10 A | Audiosystem |
| Es können weitere separate Sicherungen vorhanden sein: F61 – (15A) Frontscheibenheizung, F62 – Nicht verwendet, F63 – (20A) Scheinwerferwischer, F64 – (10A) Audiosystem. |
Relaiskästen

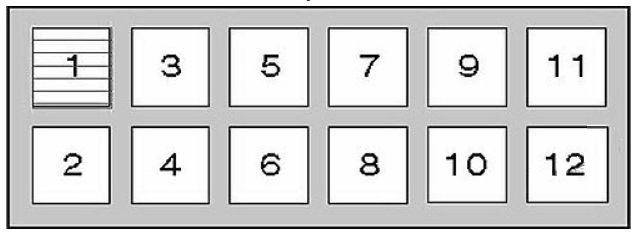

Sicherungskasten 1
Sicherungskasten 2
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten 1 | |
| 1 | |
| 2 | |
| 3 | Diesel: Relais Getriebesteuerungssystem |
| 4 | Nebelscheinwerferrelais |
| 5 | Heckscheibenheizung |
| 6 | Klimaanlagenrelais |
| 7 | |
| 8 |
| Nummer | Beschreibung |
|---|---|
| 9 | Hupenrelais |
| 10 | |
| 11 | |
| 12 | 4WD-Systemrelais |
| Relais-Sicherungskasten 2 | |
| 1 | |
| 2 | Rückfahrlichtrelais |
| 3 | Relais Gaspedalmodul |
| 4 | PVN |
| 5 |
Über Nissan Patrol Y61 (2004-2013)
Der Nissan Patrol Y61, hergestellt zwischen 2004 und 2013, ist ein robustes und zuverlässiges Geländefahrzeug, das bei Offroad-Enthusiasten große Beliebtheit erlangt hat. Dieses Modell ist bekannt für seine Langlebigkeit und seine Fähigkeit, anspruchsvolles Gelände zu bewältigen. Der Patrol Y61 war mit verschiedenen Motorisierungen erhältlich, darunter Diesel- und Benzinmotoren, wobei der 3,0-Liter-Dieselmotor am häufigsten anzutreffen ist. Das Fahrzeug zeichnet sich durch einen geräumigen Innenraum aus, der sowohl dem Fahrer als auch den Passagieren Komfort bietet und gleichzeitig ausreichend Stauraum für lange Fahrten oder Expeditionen bereithält.
Sicherungskastenplan Nissan Patrol Y61
Diese Seite zeigt den Sicherungskastenplan für den Nissan Patrol Y61, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die Sicherheit und Funktionalität Ihres Fahrzeugs zu gewährleisten.
