Nissan Almera Tino (V10) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Almera Tino (V10)
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004, 2005 und 2006.

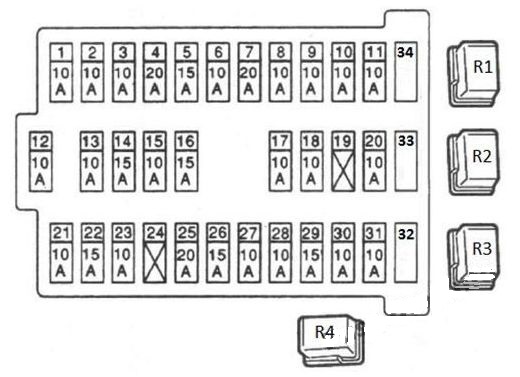

Fahrgastraum
Befindet sich im Armaturenbrett hinter der Schutzabdeckung. Auf der Rückseite befindet sich eine aktuelle Beschreibung der Sicherungsbelegung.
Beschreibung
Sicherungsautomaten
- Spiegel 10A
- 10A Bremslichter
- Auf 15A
- 7,5A Für zusätzliche Elektrik
- 15A Alarm und Blinker
- 10A Für zusätzliche Elektrik
- 20A Beheizbare Heckscheibe
- Sauerstoffsensor 10A
- 10A Zusätzliches Stromzubehör
- 10A Elektropaket
- 10A Automatikgetriebesteuerung
- 10A ECU (d.h. Steuerung aller Blinker, Beleuchtung und Hauptstromversorgung des Armaturenbretts, Beleuchtung des Heizungsbedienfelds)
- 10A Innenbeleuchtung
- 15A Innenlüftermotor (Heizung / Klimaanlage)
- Klimaanlage 10A
- 15A Innenlüftermotor (Heizung / Klimaanlage)
- 10A Kraftstoffeinspritzsystem
- Airbag 10A
- 20A Zusätzliches Stromzubehör
- Motorsteuerung 10A
- 10A Startsignal
- Zigarettenanzünder 15A
- Nicht verwendet
- 20A Zusätzliches Stromzubehör
- 20A Frontscheibenwischer
- 7,5A Für zusätzliche Elektrik
- 15A Front- und/oder Heckscheibenwaschanlage (am Lenkstockschalter)
- 15A Heckscheibenwaschanlage
- 15A Benzinpumpe
- 10A Tachometer, Drehzahlmesser, Thermometer und Kraftstoffstand
- 10A ABS
- Reserve 10A
- 15A Reserve
- Reserve 20A
Vordere Relais
- R1 Scheinwerferrelais
- R2 Klappensteuerungsrelais
- R3 Elektrisches Fensterrelais
- R4 Nebelschlussleuchtenrelais

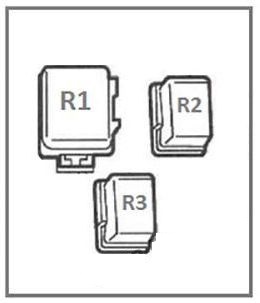

Seitenrelais
- R1 Zündrelais
- R2 Lüftermotorrelais
- R3 Relais für zusätzliche Geräte (elektrisches Zubehör)

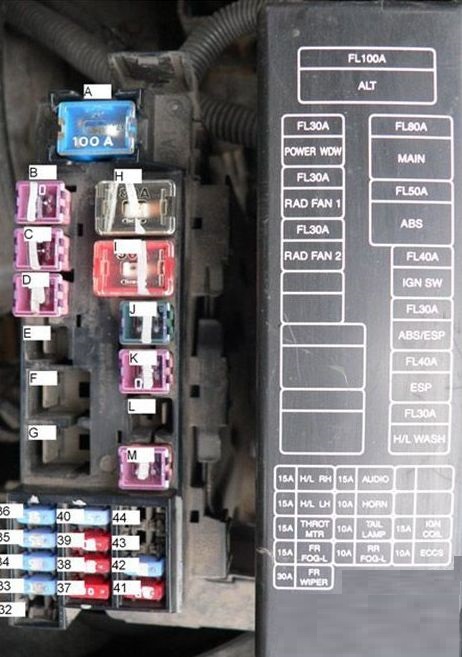

Motorraum
Sicherungskasten
Befindet sich neben der Batterie.
Benzin
Beschreibung
- Generator 100A (Batterieladung)
- Elektrische Fensterheber 40A
- Mit Kühlgebläseschalter 40A
- D 40A Kühlgebläseregler
- E 30A für Dieselmotoren
- F 60A für Dieselmotoren
- G 80A für Dieselmotoren
- H Hauptstromversorgung 80A, Erdungskreis
- I 50A ABS
- J 30A für Batteriezündschalter
- K 30A ABS/ESP
- ESP-Motor L 30A
- Scheinwerferwaschanlage M 30A
- 32 20A Heckscheibenwaschanlage
- 33 15A Nebelscheinwerfer
- 34 15A Elektrischer Aktuator und Relais für elektrische Klappe
- 35 15A Scheinwerfer, Tagfahrlicht
- 36 15A Scheinwerfer, Tagfahrlicht
- 37 10A Nebelschlussleuchte
- 38 10A Standlicht, Kennzeichenbeleuchtung
- 39 10A Hupe, Batterieladung (Erregerstrom für Generator von Batterie)
- 40 15A Audio, Navigation, LCD-Display
- 41 10A Motorsteuerungssystem
- 42 10A Zündspule
- 43 10A USR
- 44 20A Motor-ECU

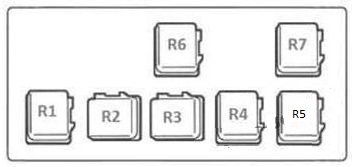

Relaiskasten
Befindet sich auf der rechten Seite, neben dem Scheibenwaschflüssigkeitsbehälter.
Beschreibung
- R1 3. Kühlerlüfterrelais (25221E)
- R2 Front-Nebelscheinwerfer PTF (25224QA)
- R3 Klimaanlagenrelais E6 (25224D)
- R4 Hupenrelais (25620)
- R5 Kühlerlüfterrelais (25224J)
- R6 Scheinwerfer, Lichter (25224A)
- R7 Starten (25224G)
