Nissan 350Z (2003-2008) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan 350Z
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2003, 2004, 2005, 2006, 2007, 2008.
Sicherung Nr. 7 im Sicherungskasten des Nissan 350Z ist für den Zigarettenanzünder (Steckdosen) zuständig.

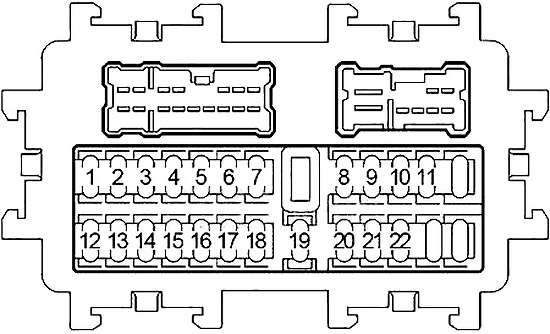

Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich hinter der Abdeckung unter dem Armaturenbrett.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Kraftstoffeinspritzsystemfunktion, Einspritzdüse, Heckklappenöffnungsmechanismus, Nissan Diebstahlsicherung, elektrisches Fenster, Heckscheibenheizung, Scheinwerfer, Tagfahrlichtsystem, Scheinwerferausrichtungssteuerung, Blinker und Warnleuchte, Kombischalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Nebelschlussleuchte, Innenbeleuchtung, Warnglocke, Frontscheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage, Scheinwerferreiniger |
| 2 | – | Nicht verwendet |
| 3 | – | Nicht verwendet |
| 4 | – | Nicht verwendet |
| 5 | 15 | Nicht verwendet |
| 6 | 10 | Spiegel, Heckklappenöffnungsmechanismus, Diebstahlwarnsystem, Navigationssystem, elektrischer Türspiegel, Scheinwerfer, Tagfahrlichtsystem, Scheinwerferausrichtungssteuerung, Blinker und Warnleuchte, Kombischalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Nebelschlussleuchte, Beleuchtung, Kombiinstrument, Scheinwerferreiniger, Audio, Antenne, Telefon |
| 7 | 15 | Stromversorgung |
| 8 | 10 | Beheizte Außenspiegel |
| 9 | 10 | Elektrischer Sitz |
| 10 | 15 | Lüftermotor, Klimaanlage, Dreifachinstrument, Kombiinstrument |
| 11 | 15 | Lüftermotor, Klimaanlage, Dreifachinstrument, Kombiinstrument |
| 12 | 10 | Bremslichtschalter der Geschwindigkeitsregelanlage (ASCD), ESP/TCS/ABS-Steuerung, Stromversorgungssperre, schlüsselloses Fahrzeugöffnungssystem, Heckscheibenheizung, Sitzheizung, Klimaanlage, Scheinwerferausrichtungssteuerung, Blinker und Warnleuchten, Beleuchtung, Dreifachinstrument, Kombiinstrument, Warnleuchten, Warnsignal, Heckscheibenheizungsrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 10 | Zusätzliches Rückhaltesystem |
| 14 | 10 | Kombiinstrument, Warnleuchten, Anzeige der automatischen Geschwindigkeitsregelanlage (ASCD), MIL- und Datenschnittstellenanschlüsse, ESP/TCS/ABS-Steuerung, zusätzliches Rückhaltesystem, Ladesystem, Scheinwerfer, Blinker und Warnleuchte, Tagfahrlichtsystem, Beleuchtung, Nebelschlussleuchte, Dreifachinstrument, Warnsignal |
| 15 | 15 | Beheizter Sauerstoffsensor |
| 16 | – | Nicht verwendet |
| 17 | 15 | Audio |
| 18 | 10 | Innenbeleuchtung, Beleuchtung, Reifendruckwarnsystem, elektrische Türverriegelung, Tankklappenöffnungsmechanismus, schlüsselloses Fahrzeugöffnungssystem, Kofferraumöffnung, Fahrzeugsicherheitssystem, elektrisches Fenster, Nissan Diebstahlsicherung, Heckscheibenheizung, elektrischer Sitz, Scheinwerfer, Tagfahrlichtsystem, Blinker und Warnleuchte, Kombischalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Warnglocke, Frontscheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage, Telefon |
| 19 | 10 | ESP/TCS/ABS-Steuerung, elektrische Türverriegelung, Diebstahlwarnsystem, schlüsselloses Fahrzeugöffnungssystem, Nissan Diebstahlsicherung, Heckscheibenheizung, Klimaanlage, Blinker und Warnleuchte, Beleuchtung, Dreifachinstrument, Kombiinstrument, Warnleuchten, Warnglocke, Telefon |
| 20 | 10 | Bremsleuchte, Bremslichtschalter, Schalter der automatischen Geschwindigkeitsregelanlage (ASCD), Bremslichtschalter, ESP/TCS/ABS-Steuerung |
| 21 | 10 | Innenbeleuchtung, Beleuchtung, Kofferraumleuchte, Anzeige der automatischen Geschwindigkeitsregelanlage (ASCD), MIL- und Datenschnittstellenanschlüsse, ESP/TCS/ABS-Steuerung, Stromversorgungssperre, Navigationssystem, Diebstahlwarnsystem, Scheinwerfer, Tagfahrlichtsystem, Blinker und Warnleuchte, Nebelschlussleuchte, Dreifachinstrument, Kombiinstrument, Warnleuchten, Warnsignal |
| 22 | 10 | Tankklappenöffnung, Kofferraumöffnung |

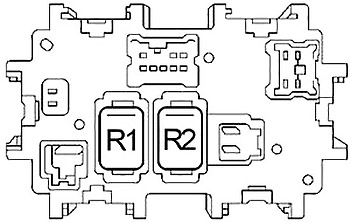

| Relais | ||
| R1 | Lüfter | |
| R2 | Zubehör |
Sicherungskästen im Motorraum

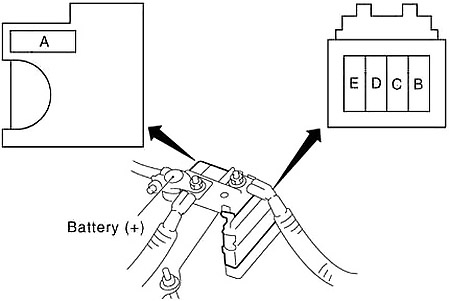

Unter der Kunststoffabdeckung auf der Beifahrerseite befinden sich drei Sicherungskästen – der Hauptsicherungskasten (Hauptsicherungen) befindet sich am Pluspol der Batterie und zwei Sicherungskästen befinden sich neben der Batterie. Um auf den Sicherungskasten Nr. 1 zugreifen zu können, müssen alle Kunststoffteile entfernt werden.
Sicherungsblock
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 120 / 140 | Generator, Sicherungen B, C |
| b | 100 | Sicherungen 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M |
| C | 80 | Fernlichtrelais (Sicherungen 72, 74), Abblendlichtrelais (Sicherungen 76, 86), Sicherungen 71, 73, 75, 87 |
| D | 60 | Zubehörrelais (Sicherungen 6, 7), Lüfterrelais (Sicherungen 10, 11), Sicherungen 17, 19, 20, 21, 22 |
| E | 80 | Zündrelais (Klimaanlagenrelais, Sicherungen 81, 82, 83, 84, 85, 89), Sicherungen 77, 78, 79, 80 |

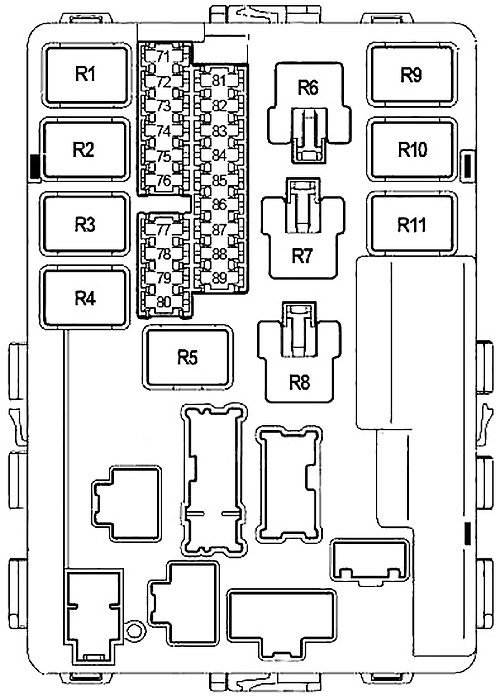

Sicherungsplan Nr. 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 71 | 10 | Rückleuchtenrelais (Parkleuchte, Kennzeichenleuchte, Rückleuchte, Beleuchtung, Scheinwerferausrichtungssteuerung) |
| 72 | 10 | Fernlicht, Tagfahrlichtsystem |
| 73 | 30 | Frontscheibenwischerrelais |
| 74 | 10 | Fernlicht, Tagfahrlichtsystem |
| 75 | 20 | Heckscheibenheizungsrelais |
| 76 | 15 | Abblendlicht |
| 77 | 15 | Motorsteuergerätrelais |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Klimaanlagenrelais |
| 80 | 20 | Heckscheibenheizungsrelais |
| 81 | 15 | Kraftstoffpumpenrelais |
| 82 | 10 | ESP/TCS/ABS-Steuerung |
| 83 | 10 | Rückfahrleuchte, Diebstahlwarnsystem |
| 84 | 10 | Frontscheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage |
| 85 | 15 | Beheizter Sauerstoffsensor, Kraftstoffeinspritzsystemfunktion, Luft-Kraftstoff-Verhältnis-Sensor |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 86 | 15 | Scheinwerfer |
| 87 | 15 | Motorsteuergerät für Zylinderkopfventil |
| 88 | 15 | Nicht verwendet |
| 89 | 10 | Startsystem, MIL- und Datenschnittstellenanschlüsse |
| Relais | ||
| R1 | Motorsteuergerät | |
| R2 | Scheinwerfer | |
| R3 | Scheinwerfer | |
| R4 | Starten | |
| R5 | Zündung | |
| R6 | Kühlerlüfter (Nr. 3) | |
| R7 | Kühlerlüfter (Nr. 1) | |
| R8 | Kühlerlüfter (Nr. 2) | |
| R9 | Steuermotor Zylinderkopfventil | |
| R10 | Kraftstoffpumpe | |
| R11 | Nebelscheinwerfer vorne |
Sicherungsplan Nr. 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 31 | – | Nicht verwendet |
| 32 | 10 | Hauptstromversorgung und Massekreis |
| 33 | 10 | Tagfahrlichtsystem, Parkleuchte, Kennzeichenleuchte, Rückleuchte |
| 34 | 15 | ECM-Stromversorgung für Notstromversorgung, MIL- und Datenschnittstellenanschlüsse, Nissan Diebstahlsicherung |
| 35 | 15 | Hupe |
| 36 | 10 | Ladesystem |
| 37 | 15 | Audio |
| 38 | 10 | Sitzheizung |
| F | 40 | Elektrisches Fenster, elektrische Türverriegelung, Heckklappenöffnungsmechanismus, schlüssellose Zentralverriegelung, Diebstahlwarnsystem, Heckscheibenheizung, elektrischer Sitz, Scheinwerfer, Scheinwerferausrichtungssteuerung, Tagfahrlichtsystem, Blinker und Warnblinkanlage, Kombischalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Nebelschlussleuchte, Beleuchtung, Innenleuchte, Warnglocke, Frontscheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage, Scheinwerferreiniger |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| g | 40 | Scheinwerferreiniger / Stromkreisunterbrecher (oberer weicher Teil) |
| h | 40 | Kühlerlüftersteuerung |
| i | 40 | Kühlerlüftersteuerung |
| J | 50 | ESP/TCS/ABS-Steuerung |
| K | 30 | ESP/TCS/ABS-Steuerung |
| L | 30 | ESP/TCS/ABS-Steuerung |
| m | 40 | Startschlüssel |
| Relais | ||
| R1 | Hupe | |
| R2 | Sperre für Rückfahrleuchtenverschiebung |
Über Nissan 350Z (2003-2008)
Der Nissan 350Z, der von 2003 bis 2008 produziert wurde, ist ein Sportcoupé, das sich aufgrund seines dynamischen Designs und seiner leistungsstarken Motoren großer Beliebtheit erfreute. Dieses Modell ist mit einem 3,5-Liter-V6-Motor ausgestattet, der eine beeindruckende Leistung und Agilität auf der Straße bietet. Der Nissan 350Z bietet eine hervorragende Balance zwischen sportlicher Leistung und Alltagstauglichkeit, was ihn zu einer beliebten Wahl unter Sportwagenliebhabern macht. Der Innenraum ist fahrerorientiert gestaltet, mit bequemen Sitzen und intuitiver Bedienung, was zum gesamten Fahrerlebnis beiträgt.
Sicherungsplan Nissan 350Z
Diese Seite zeigt den Sicherungsplan für den Nissan 350Z, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett auf der Fahrerseite, sowie im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, eine genaue Vorstellung von seiner Anordnung und Funktion zu haben.
