Audi A5 (8T, 8F) (2007-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A5 (8T, 8F) (2007–2016), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A5 (8T, 8F) (2007-2016) – Sicherungsplan
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A5 (8T, 8F) (2007-2016) ist die Sicherung 4 im Sicherungsplan auf Panel D.

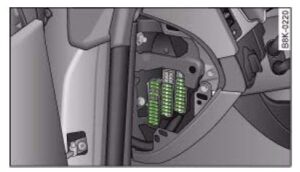

Sicherungsplan auf der Fahrerseite des Armaturenbretts

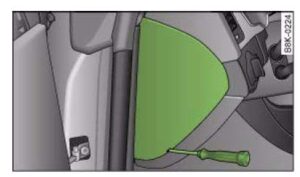

Um zum Sicherungsplan auf der Fahrerseite des Armaturenbretts zu gelangen, müssen Sie die Fahrertür öffnen und die Seitenabdeckung des Armaturenbretts durch Drücken entfernen:
Liste der Sicherungen und Stromstärke (Fahrerseite)
| Nr. | Beschreibung | Amp [A] |
| 1 | Dynamische Kontrolle | 5 |
| 2 | Nicht verwendet | – |
| 3 | HomeLink | 5 |
| 4 | – | – |
| 5 | Klimatisierung | 5 |
| 6 | Intensitätseinstellung rechter Scheinwerfer | 5 |
| 7 | Intensitätseinstellung linker Scheinwerfer | 5 |
| 8 | Steuergerät für Fahrzeugelektrik 1 | 5 |
| 9 | Adaptiver Tempomat | 5 |
| 10 | Torverschiebung | 5 |
| 11 | Scheibenwaschdüsen | 5 |
| 12 | Klimatisierung | 5 |
| 13 | Vorbereitung für Mobiltelefon | 5 |
| 14 | Airbag | 5 |
| 15 | Klemme 15 | 25 |
| 16 | Motor Klemme 15 | 40 |
Liste der Sicherungen für den braunen Träger und Stromstärke (Fahrerseite)
| Nr. | Beschreibung | Amp [A] |
| 1 | Automatisch abblendender Innenspiegel | 5 |
| 2 | Kupplungssensor | 5 |
| 3 | Kraftstoffpumpe (Diesel / Benzin) | 20/25 |
| 4 | Zusatzwasserpumpe (3.2 FSI) | 5 |
| 5 | Sitzheizung (linke Seite) mit / ohne Sitzbelüftung | 15/30 |
| 6 | Elektronisches Stabilitätsprogramm | 10 |
| 7 | Hupe | 25 |
| 8 | Elektrischer Fensterhebermotor (linke Tür) | 30 |
| 9 | Scheibenwischermotor | 30 |
| 10 | Elektronisches Stabilitätsprogramm | 25 |
| 11 | Türsteuergerät (Fahrerseite) | 15 |
| 12 | Regen- und Lichtsensor | 5 |
Liste der Sicherungen des roten Trägers und Stromstärke (Fahrerseite)
| Nr. | Beschreibung | Amp [A] |
| 1 | Leer | |
| 2 | Leer | |
| 3 | Lordosenstütze | 10 |
| 4 | Dynamische Kontrolle | 35 |
| 5 | Klimatisierter Getränkehalter | 10 |
| 6 | Steuergerät 1 für Fahrzeugelektrik | 35 |
| 7 | Steuergerät 1 für Fahrzeugelektrik | 20 |
| 8 | Steuergerät 1 für Fahrzeugelektrik | 30 |
| 9 | Panoramadach Schiebe-/Ausstelldach | 20 |
| 10 | Steuergerät 1 für Fahrzeugelektrik | 30 |
| 11 | Panoramadachabdeckung | 20 |
| 12 | Komfortelektronik | 5 |
Über Audi A5 (8T, 8F) (2007-2016)
Der Audi A5 (8T, 8F) ist ein elegantes und sportliches Coupé, das von 2007 bis 2016 produziert wurde. Dieses Modell ist bekannt für sein modernes Design und seinen hohen Komfort. Der Audi A5 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine leistungsstarke und effiziente Performance liefern. Im Innenraum finden sich hochwertige Materialien und fortschrittliche Technologien, die eine komfortable Fahrt gewährleisten. Das Modell A5 ist zudem mit fortschrittlichen Sicherheitsfunktionen ausgestattet, die den Schutz der Passagiere während der Fahrt erhöhen.
Sicherungskastenplan Audi A5 (8T, 8F)
Diese Seite zeigt den Sicherungskastenplan für den Audi A5 (8T, 8F), der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind unter der Motorhaube und im Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug.
