Audi A2 (1999-2005) – Sicherungskasten
Audi A2 (1999-2005) – Sicherungsplan
Baujahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A2 (1999-2005) ist die Sicherung 11 und 12 im Sicherungskasten nahe dem Vordersitz links.

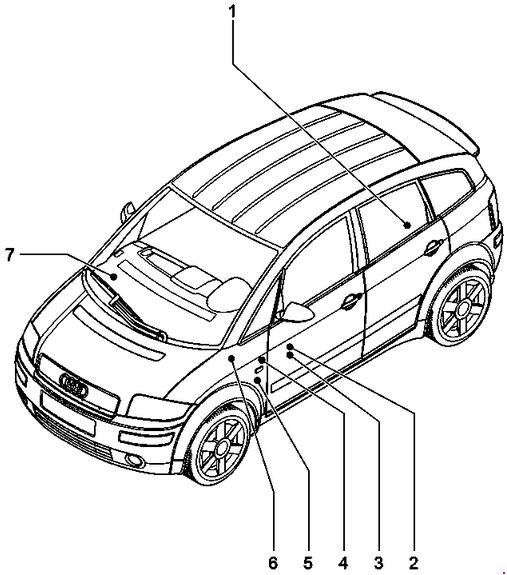

Sicherungsposition
1 – Hauptsicherung 150 A 2 – Relaisunterstützung (9 Punkte) 3 – Sicherungskasten
4 – Relaisunterstützung (6+6 Punkte)
5 – Relaisunterstützung (3 Punkte)
6 – Anschlusspunkt, A-Säule, links
7 – Anschlusspunkt, Säule, rechts
Sicherungsplan
Hauptsicherung
| Nummer |
Ampere [A] |
Beschreibung |
| S88 | 150 A | Sicherung und Band |
Relaisunterstützung (9 Punkte)
| Nr | Beschreibung | Ampere [A] |
| A | Multifunktionslenkradsicherung (S326) | 1 |
| B | Zusatzsicherung für Heizung (S126) | 60 |
| C | Sicherung der Heizlüfter-Steuergruppe (S142) | 40 |
| 1 | Steuergerät mit Display im Armaturenbrett | 10 |
| 2 | Navigationsschnittstelle;
Spannungsstabilisator Radio 2; Steuergerät Antennenauswahl; Steuerung der Serviceelektronik; Navigation/TV-Tuner; Verstärker. |
20 |
| 3 | Spannungsstabilisator | 20 |
| 4 | Heizlüfter;
Thermoschalter. |
20 |
| 6 | Scheibenwischer – Intervallbetrieb;
Schalter der Scheibenwaschpumpe. |
25 |
| 7 | Relais der Warnblinkanlage | 15 |
| 8 | Relais der Zweiklanghupe;
Schiebedachjalousie-Stellantrieb. |
25 |
| 10 | An der Anhängersteckdose | 30 |
| 11 | An 12 V | 20 |
| 12 | Zigarettenanzünder | 15 |
| 13 | Fahrer- und Beifahrersitzregler;
Beheizte Vordersitze. |
15 |
| 14 | Relais mit geringer Wärmeleistung | 30 |
| 14 | Heizungssteuergerät | 20 |
| 15 | Klimatronic;
Heckscheibenheizung. |
30 |
| 16 | Frischluftgebläseschalter;
Frischluftgebläse-Steuergerät. |
30 |
| 18 | Kraftstoffpumpe (Förderpumpe) | 20 |
| 19 | Lambdasondenheizung nach Katalysator;
Magnetventil 1 (Impuls); Aktivkohlefiltersystem; NOx-Sensor-Stellantrieb. |
20 |
| 20 | Steuergerät 4LV (Einspritzsystem);
Zündspule (von 1 bis 4) mit Endstufe. |
20 |
| 22 | Doppelfadenlampe Scheinwerfer, links | 10 |
| 23 | Glühlampenüberwachungseinheit
Scheinwerferwinkel-Steuermotor, rechts; Doppelfadenlampe Scheinwerfer, rechts. |
15 |
| 24 | Glühlampenüberwachungseinheit;
Steuermotor für Abblendlichtwinkel, links; Doppelfadenlampe für Scheinwerfer, links. |
15 |
| 25 | Steuergerät für Mobiltelefon-Serviceelektronik;
Telefon-/Telematik-Steuergerät; Antennenverstärker, Mobiltelefon. |
5 |
| 26 | Glühlampenüberwachungseinheit;
Rücklichtlampe, rechts; Seitenlampe, rechts; |
5 |
| 27 | Glühlampenüberwachungseinheit;
Rücklichtlampe, links; Seitenlampe, links. |
5 |
| 28 | Diagnose-Anschlusspunkt | 10 |
| 29 | Diagnose-Anschlusspunkt;
Rückfahrlichtschalter. |
15 |
| 30 | Bremslichtschalter | 10 |
| 31 | Bremslichtschalter;
Heizelement (Blockentlüftungsventil) (MPI-Motor, Dieselmotor); Luftmassenmesser; Niedrigtemperatur-Messgerät; Hochtemperatur-Relais; Schalter des Tempomatsystems; Kühlerlüfter-Steuergerät; Zusatzluftheizungs-Steuergerät Zusatzluftheizungs-Steuergerät Abgasrückführungsventil. |
10 |
| 32 | Beleuchtung des Handschuhfachs;
Kennzeichenbeleuchtung, links; Kennzeichenbeleuchtung, rechts. |
10 |
| 33 | Heizelement, Scheibenwischerdüse links;
Heizelement, Scheibenwischerdüse rechts. |
5 |
| 34 | Relais der Warnblinkanlage | 10 |
| 35 | Nebelschlussleuchte links;
Schalter für Nebelscheinwerfer und Nebelschlussleuchten. |
15 |
| 36 | Alarmanlage-Hupe;
Klimaanlage; Climatronic Steuer- und Anzeigeeinheit; Heckscheibenheizungsrelais; Schalter für Fernentriegelung des Tankdeckels; Schalter für Innenraumüberwachung; Zentrales Komfortsteuersystem. |
10 |
| 37 | Navigationssystem mit CD-Player-Steuergerät;
Parklenkassistent-Steuergerät. |
10 |
| 38 | Automatischer Innenrückspiegel mit Abblendfunktion | 10 |
| 38 | Kompressorregelventil, Klimaanlage;
Heckscheibenheizungsrelais; Schalter für Frischluftumwälzventil; Steuergerät für Lenkelektronik, Navigation; Elektronisches Steuergerät für Schaltgetriebe; Parklenkassistent-Steuergerät; Lenkunterstützung; Navigationssystem mit CD-Player-Steuergerät; Telefon-/Telematik-Steuergerät; Steuergerät für Zündschlüsselentriegelung; Zusatzheizungstaste (ECON); Warnlichtschalter. |
10 |
| 39 | Türsteuergerät, Beifahrerseite vorne;
Türsteuergruppe, hinten rechts. |
10 |
| 40 | Warnleuchte Traktionskontrollsystem;
Traktionskontrollsystemschalter; ABS mit EDL-Steuergerät; Lenkwinkelsensor. |
10 |
| 41 | Türsteuergerät, Fahrerseite;
Türsteuergruppe, hinten links. |
10 |
| 42 | Ultraschall-Diebstahlwarnanlage | 10 |
| 43 | Elektronisches Steuergerät für Schaltgetriebe | 10 |
| 44 | Zündmagnetventil mit Schlüsselverriegelung;
Elektronisches Steuergerät für Schaltgetriebe; Warnlichtsteuergerät für Notbremse; Zündschloss-Steuergerät. |
10 |
| 45 | Einspritzdüse, Zylinder 1;
Einspritzdüse, Zylinder 2; Einspritzdüse, Zylinder 3; Einspritzdüse, Zylinder 4; Heizelement (Blockentlüftungsventil) (FSI-Motor); Kraftstoffdruckregelventil; Ventil zur Steuerung der Nockenwellenverteilung der Einlassventile -1-; Kraftstoffdosierventil; Luftstromregelventil des Kraftstoffverteilerrohr-Einlassventils; Motorkühlthermostat. |
15 |
| Relais | ||
| 1 | Lastschalterrelais (J511) | |
| 4 | Hochtemperaturrelais (J360) | |
| 5 | Zweiklangrelais (J4) | |
| 6 | Glühlampenüberwachungseinheit (K41) | |
| 7 | Glühlampenüberwachungseinheit (K41) | |
| 8 | Niedertemperaturrelais (J359) | |
| 9 | Relais für X-Kontaktentladung (J59) | |
Relaisunterstützung (6+6 Punkte)
| Nr | Beschreibung | |
| 1* | Anlassermotorverriegelung und Rückfahrlichtrelais (J226) | |
| 2 | Scheibenwischer- und automatische Waschanlagenrelais (J31) | |
| 3 | Scheibenwischer- und automatische Waschanlagenrelais (J31) | |
| 4* | Relais der Getriebehydraulikpumpe (J510) | |
| 5* | Steuermodul für Zündschlossverriegelung (J557) | |
| 5** | Kraftstoffpumpenrelais (J17) | |
| 6* | Zündschalter des Allock-Steuergeräts (J557) | |
| Nr | Beschreibung | Ampere [A] |
| A | Sicherung Hydraulikpumpenrelais (S279) | 20 |
| C | Sicherung ABS-Steuergerät 1 (S123) | 60 |
Relaisunterstützung (3 Punkte)
| Nr | Beschreibung | Ampere [A] |
| A* | Bandsicherung für Glühkerzen (Motor) (S39) | 40 |
| A** | Sicherung Motorsteuergerät (S102) | 30 |
| A*** | Bandsicherung für Glühkerzen (Motor) (S39) | 60 |
| B* | Sicherung Motorsteuergerät (S102) | 10 |
| B** | Sicherung Luftmassenmesser (S74) | 5 |
| B*** | Sicherung Motorsteuergerät (S102) | 10 |
| C | Sicherung -1 – (30) (Lenkunterstützung) (S204) | 80 |
| Relais | ||
| 1* | Klemme 30 Versorgungsrelais (J317) | |
| 1** | Motronic-Versorgungsrelais (J271) | |
| 1*** | Glühkerzenrelais (J52) | |
| 2* | Automatisches Zündzeitpunkt-Steuergerät (J179) | |
| 2*** | Klemme 30 Versorgungsrelais (J317) | |
Anschlusspunkt, A-Säule, links
| Nr | Beschreibung | Ampere [A] |
| A | Elektrische Sicherung mit Sicherung
einfach (vorne) (S37) |
30 |
| C | Sicherung für Sitzverstellung
(Lordosenstütze) (S45) |
10 |
Anschlusspunkt, A-Säule, rechts
| Nr | Beschreibung | Ampere [A] |
|
C |
Sicherung elektrisch einheitlich 2 (hinten) (S280) |
30 |
