Audi A8 D4 (2009-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A8 D4 (2009–2017), erhalten Informationen zur Position der Sicherungspaneele im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A8 D4 (2009-2017) – Sicherungspanel-Schema
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A8 D4 (2009-2017) ist die Sicherung (?) im Sicherungspanel

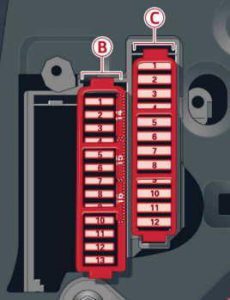

Sicherungsbelegung im Armaturenbrett auf der Fahrerseite
| Sicherungskasten (B) (braun) | ||
| Nummer | Stromstärke [A] |
Beschreibung |
| 1 | 5 | Scheinwerferschalter |
| 2 | 5 | Notstartspule
(Schlüsselidentifikation). |
| 3 | 7.5 | Steuermodul hintere Tür
(Fahrerseite). |
| 5 | 15 | Hupe |
| 6 | 7.5 | Innenbeleuchtung (Dachhimmel) |
| 8 | 10/5 | Lenkstockhebel;
Multifunktionslenkrad; Lenkradheizung. |
| 10 | 5 | Lenksäulenverstellung |
| 11 | 7.5 | Fahrertür-Steuermodul |
| 12 | 10 | Diagnosestecker;
Licht-/Regensensor. |
| 14 | 25 | Lenksäulenverstellung |
| 15 | 20 | Servolenkung;
Klimakompressor. |
| 16 | 15 | Bremskraftverstärker |
| Sicherungskasten (C) (schwarz) | ||
| 1 | 30 | Sitzheizung vorne |
| 2 | 30 | Scheibenwischer vorne |
| 3 | Außenbeleuchtung vorne | |
| 4 | 20 | Schiebedach |
| 5 | 30 | Fensterheber Fahrerseite |
| 6 | 15 | Fahrersitz (pneumatisch) |
| 7 | 20 | Panoramadach |
| 8 | 35 | Dynamische Kontrolle |
| 9 | 30 | Außenbeleuchtung vorne |
| 10 | 35 | Frontscheibensystem,
Scheinwerferwaschanlage. |
| 11 | 30 | Elektrisches Fenster hinten
(Fahrerseite). |
| 12 | 40 | Panoramadach |

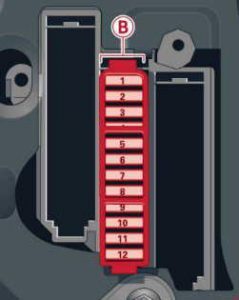

Sicherungsbelegung im Armaturenbrett auf der Beifahrerseite
| Nummer | Stromstärke [A] |
Beschreibung |
| 1 | 5 | Diebstahlwarnanlage |
| 2 | 15 | Getriebesteuergerät |
| 3 | 40 | Klimaanlagenlüfter vorne |
| 4 | 35 | Motorstromversorgung |
| 5 | ||
| 6 | 5 | Motorsteuergerät |
| 7 | 7.5 | Türsteuergerät
für Beifahrer. |
| 8 | 30 | Fensterheber Beifahrerseite vorne |
| 9 | 10 | ESC-Steuergerät |
| 10 | 25 | ESC-Steuergerät |
| 11 | 30 | Elektrisches Fenster hinten rechts |
| 12 | 15 | Beifahrersitz vorne (pneumatisch) |

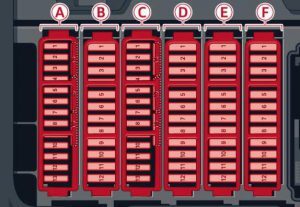

Sicherungsbelegung im Kofferraum
| Sicherungskasten (A) (schwarz) | ||
| Nr. | Stromstärke [A] |
Beschreibung |
| 1 | 5 | Datenrekorder;
Diagnosestecker; BCM-1; Adaptives Beleuchtungssystem. |
| 2 | 5 | Netzwerk-Gateway |
| 3 | 5 | Adaptives Luftfahrwerk |
| 4 | 5 | Parksystem |
| 5 | 5 | Lenkstockhebel |
| 6 | 5 | Sensor für Fahrwerksregelsystem |
| 7 | 5 | Gurtstraffer;
Airbag-Steuergerät. |
| 8 | 5 | Beheizte Scheibenwaschdüsen;
HomeLink (Garagentoröffner); Steuergerät für Nachtsichtsystem; Sportdifferenzial; Ionizer. |
| 9 | 5 | Steuergerät für elektromechanische
Feststellbremse. |
| 10 | 5 | Sitzheizung hinten;
Kühler; Innenspiegel. |
| 11 | 5 | Dynamische Kontrolle |
| 12 | 5 | Schalthebel;
BCM-2. |
| 13 | 5 | Audi Side Assist |
| 14 | 5 | Motorsteuergerät |
| 15 | 40 | Starten |
| 16 | 10/5 | Linker Scheinwerfer/Scheinwerfer-
Leuchtweitenregelung. |
| Sicherungskasten (B) (rot) | ||
| 1 | 25 | Gurtstraffer links mit reversibler Wirkung |
| 2 | 25 | Gurtstraffer rechts mit reversibler Wirkung |
| 3 | 5 | Startdiagnose |
| 4 | 7.5 | DC/DC-Wandler |
| 5 | 7.5 | Adaptiver Tempomat |
| 6 | 10 | Rechter Hauptscheinwerfer
(adaptiver Hauptscheinwerfer). |
| 7 | 5 | ESC-Steuergerät |
| 8 | 5 | Akustischer Aktuator;
AEM-Steuergerät. |
| 9 | 10 | Adaptiver Tempomat |
| 10 | 5 | Getriebesteuergerät |
| 11 | 5 | Sensoren des Klimaanlagensystems |
|
Sicherungskasten (C) (braun)
|
||
| 1 | 5 | Elektromechanische Parkbremse |
| 2 | 5 | Sensor für Fahrwerksregelsystem |
| 3 | 7.5 | Steuermodul hintere Tür rechts |
| 4 | 5 | Intelligent moduliertes Reservoir |
| 5 | 15 | Klimaanlagensteuerung vorne |
| 6 | 10 | Klimaanlagensteuerung hinten |
| 7 | 5 | Netzwerk-Gateway |
| 8 | 15 | Kühler |
| 9 | Schnittstelle für Sonderfunktionen | |
| 10 | Mobiltelefonadapter;
Bluetooth-Hörer. |
|
| 11 | 15 | AEM-Steuergerät |
| 12 | 10 | Schalthebel |
| 13 | 10 | Innenbeleuchtung |
| 14 | 20 | Außenbeleuchtung hinten |
| 15 | 25 | Kraftstoffpumpe |
| 16 | 30 | Elektromechanische Parkbremse |
|
Sicherungskasten (D) (schwarz)
|
||
| 3 | 20 | Steckdosen hinten |
| 5 | 15 | Adaptives Luftfahrwerk |
| 6 | 25 | 115 V Steckdose |
| 7 | 30 | Elektromechanische Parkbremse |
| 8 | 25 | Sitzheizung hinten |
| 9 | 20 | Außenbeleuchtung hinten |
| 10 | 20 | Klimaanlagenlüfter hinten |
| 11 | 20 | Sonnenblende hinten;
Schließunterstützungssystem; Kofferraumverschluss; Tankdeckel |
| 12 | 30 | Kofferraumdeckel-Steuergerät |
| Sicherungskasten (E) (rot) | ||
| 1 | 5 | Tasten für die Einstellung des Rücksitzes |
| 3 | 7.5 | Linker Rücksitz (pneumatisch) |
| 5 | 20 | Anhängerkupplungs-Steuergerät |
| 6 | 30 | Rechter Rücksitz |
| 7 | 30 | Linker Rücksitz |
| 8 | 20 | Anhängerkupplungs-Steuergerät |
| 9 | 15 | Anhängerkupplungs-Steuergerät |
| 10 | 7.5 | Rechter Rücksitz (pneumatisch) |
|
Sicherungskasten (F) (braun)
|
||
| 1 | 30 | Radioempfänger/Audioverstärker |
| 2 | 30 | Audioverstärker |
| 3 | 10 | Unterhaltung im Fond;
Radioempfänger/Audioverstärker. |
| 5 | 5 | Automatisch abblendender Innenspiegel |
| 6 | 5 | DVD-Player |
| 7 | 5 | TV-Tuner |
| 8 | 7.5 | MMI/Laufwerkseinheit |
| 9 | 5 | Instrumententafel;
Analoguhr. |
| 10 | 5 | MMI-Display |
| 11 | 7.5 | Radioempfänger |
| 12 | 5 | Rückfahrkamera
(Einparkhilfe), Top-View. |
Über Audi A8 D4 (2009-2017)
Der Audi A8 D4, produziert von 2009 bis 2017, ist eine Luxuslimousine, die sich durch ihr elegantes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die einen leistungsstarken und effizienten Antrieb gewährleisten. Im Innenraum finden sich erstklassige Materialien und moderne Technologien, wie fortschrittliche Infotainment-Systeme und Fahrerassistenzsysteme. Der Audi A8 D4 ist bekannt für sein komfortables Fahrverhalten und ein hohes Maß an Sicherheit, was ihn zu einer idealen Wahl für diejenigen macht, die eine Kombination aus Luxus und Leistung suchen.
Sicherungskasten-Schema Audi A8 D4
Diese Seite zeigt das Sicherungskasten-Schema für den Audi A8 D4, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, typischerweise im Bereich des Armaturenbretts oder des Kofferraums. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
