Audi A8 / S8 (D3/4E; 2008-2009) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A8 / S8 (D3/4E; 2008–2009), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
Sicherungsplan Audi A8 und S8 2008-2009
Index
Fahrgastraum

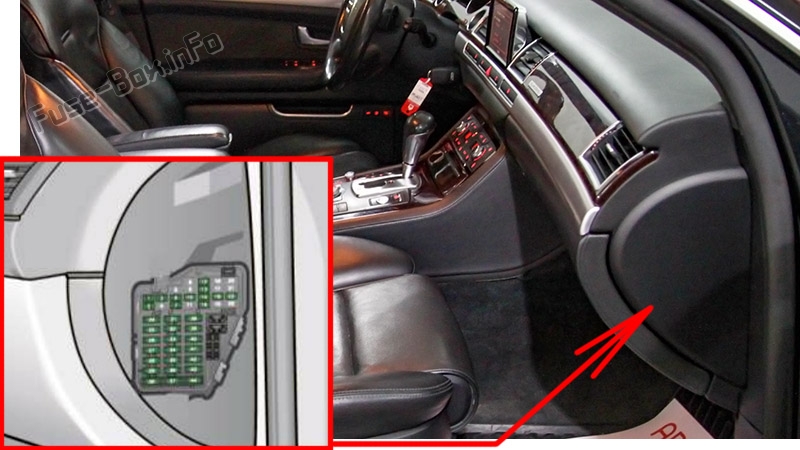

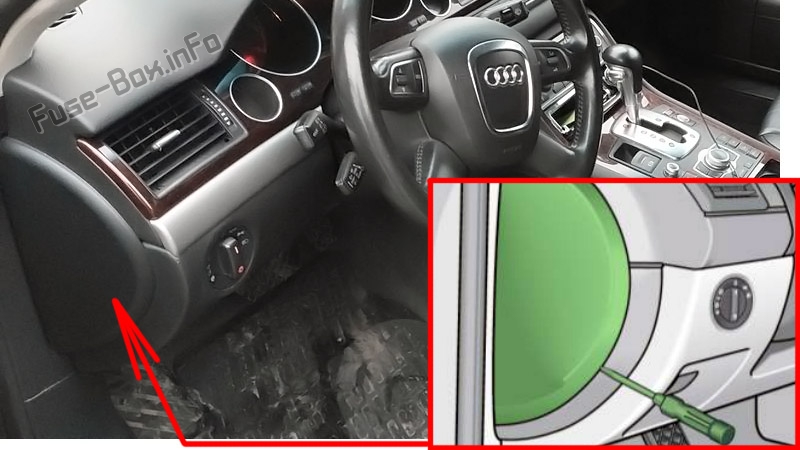

In der Kabine befinden sich zwei Sicherungsblöcke, einer links und einer rechts vom Armaturenbrett.
Kofferraum

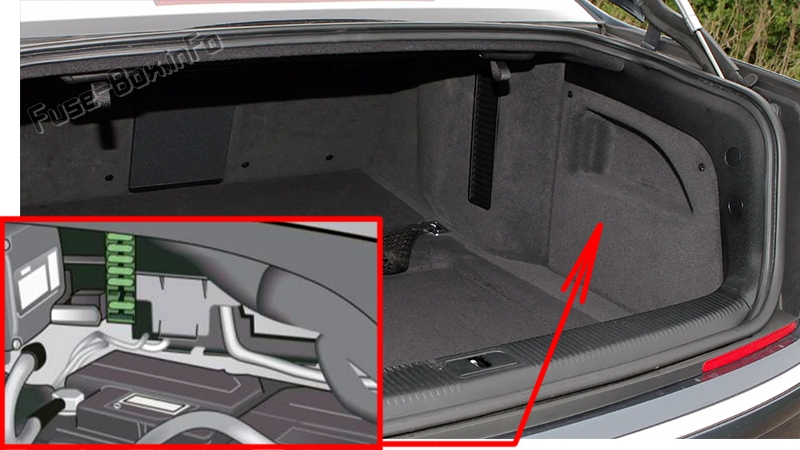

Es gibt auch zwei Sicherungsblöcke, einen links und einen rechts im Kofferraum.
ad reklama

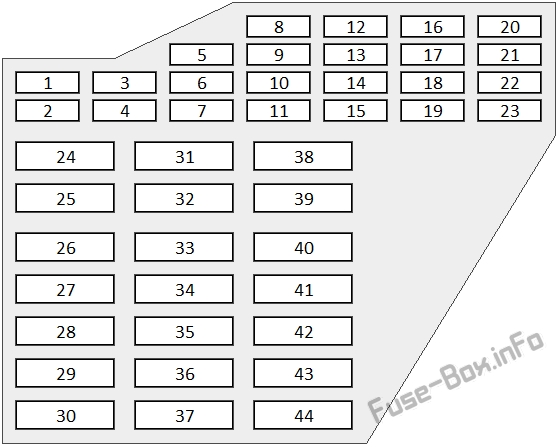

Sicherungskasten linke Instrumententafel
Sicherungsbelegung auf der linken Seite des Armaturenbretts
| № | Beschreibung | Ampere |
|---|---|---|
| № | Beschreibung | Ampere |
| 1 | Garagentoröffner (HomeLink) | 5 |
| 2 | Einparkhilfe | 5 |
| 3 | Einparkhilfe | 5 |
| 4 | Leuchtweitenregulierung/Lichtprüfgerät | 10 |
| 5 | Instrumententafel | 5 |
| 6 | Lenksäulenelektroniksteuerung | 10 |
| 7 | Diagnosestecker | 5 |
| 8 | Diagnosestecker/Ölstandsensor | 5 |
| 9 | ESP-Steuergerät/Lenkwinkelsensor | 5 |
| 10 | Instrumententafel | 5 |
| 11 | Audi Spurhalteassistent | 10 |
| 12 | Bremslichtschalter | 5 |
| 13 | Telefon/Mobiltelefon | 10 |
| 14 | Nicht belegt | |
| 15 | Zugangs-/Startsteuergerät | 5 |
| 16 | RSE-System | 10 |
| 17 | Adaptive Geschwindigkeitsregelung | 5 |
| 18 | Beheizte Scheibenwaschdüsen | 5 |
| 19 | Nicht belegt | |
| 20 | Reifendruckkontrollsystem | 5 |
| 21 | Nicht belegt |
| № | Beschreibung | Ampere |
|---|---|---|
| 22 | Bremslichtschalter | 5 |
| 23 | Mobiltelefonvorbereitung | 5 |
| 24 | Hupe | 15 |
| 25 | Scheibenwischersystem | 40 |
| 26 | Nicht belegt | |
| 27 | Elektronisches Stabilitätsprogramm (ESP) | 25 |
| 28 | Nicht belegt | |
| 29 | Lichtschalter | 1 |
| 30 | Nicht belegt | |
| 31 | Bordnetzversorgung, Lichtsteuerung (rechter Scheinwerfer) | 30 |
| 32 | Nicht belegt | |
| 33 | Heizung für linken hinteren Fußraum | 25 |
| 34 | Nicht belegt | |
| 35 | Nicht belegt | |
| 36 | Audi Side Assist | 5 |
| 37 | Kühler | 15 |
| 38 | Bordnetzversorgung, Lichtsteuerung (linker Scheinwerfer) | 30 |
| 39 | Fahrertürsteuerung | 7,5 |
| 40 | Lenksäulenverstellung | 25 |
| 41 | Steuerung der hinteren linken Tür | 7,5 |
| 42 | Zugangs-/Startsteuergerät | 25 |
| 43 | Adaptives Licht, links | 10 |
| 44 | Adaptives Licht, rechts | 10 |
Sicherungskasten rechte Instrumententafel
Sicherungsbelegung auf der rechten Seite des Armaturenbretts
| № | Beschreibung | Ampere |
|---|---|---|
| № | Beschreibung | Ampere |
| 1 | Parkbremse | 5 |
| 2 | Klimaanlage | 10 |
| 3 | Schiebebarriere | 5 |
| 4 | Nicht belegt | |
| 5 | Motorsteuerung | 15 |
| 6 | Lambdasonde vor Katalysator | 15 |
| 7 | Lambdasonde nach Katalysator | 15 |
| 8 | Motorsteuerung, Zusatzwasserpumpe | 10 |
| 9 | Klimaanlage vorne/hinten, Tasten am Armaturenbrett | 5 |
| 10 | Niveauregulierung (adaptives Luftfahrwerk) | 10 |
| 11 | Licht- und Regensensor | 5 |
| 12 | Display/Steuergerät | 5 |
| 13 | Elektronische Dachsteuerung | 10 |
| 14 | CD/DVD-Laufwerk | 5 |
| 15 | Energiemanagement | 5 |
| 16 | Nicht belegt | |
| 17 | Kühlerlüfterelektronik | 5 |
| 18 | Beifahrerairbag-Erkennung (Gewichtssensor) | 5 |
| 19 | Nicht belegt | |
| 20 | Beheizte/belüftete Sitze | 5 |
| 21 | Motorsteuergerät | 5 |
| Nr. | Beschreibung | Ampere |
|---|---|---|
| 22 | Nicht verwendet | |
| 23 | Feststellbremse (Schalter) | 5 |
| 24 | Elektrisches System des Fahrzeugs | 10 |
| 25 | Automatikgetriebe | 15 |
| 26 | Klimaanlagenventile Wasserpumpe Wasser, Klimaanlage hinten | 10 |
| 27 | Schiebedach | 20 |
| 28 | Motorsteuergerät | 5 |
| 29 | Kraftstoffeinspritzdüsen | 15 |
| 30 | Zündspulen | 30 |
| 31 | Kraftstoffpumpe, rechts/elektronische Kraftstoffpumpe | 20/40 |
| 32 | Automatikgetriebe | 5 |
| 33 | Fußraumheizung hinten rechts | 25 |
| 34 | Beheizte/belüftete Sitze hinten | 20 |
| 35 | Beheizte/belüftete Sitze vorne | 20 |
| 36 | Zigarettenanzünder, vorne | 20 |
| 37 | Zigarettenanzünder, hinten/Steckdose, hinten | 20/25 |
| 38 | Lüfter Zusatzkühler | 20 |
| 39 | Steuerung der rechten Vordertür | 7,5 |
| 40 | Bremsassistent | 15 |
| 41 | Steuerung der rechten Hintertür | 7,5 |
| 42 | Nicht verwendet | |
| 43 | Scheinwerfer-Waschanlage | 30 |
| 44 | Heizungsgebläse Klimaanlage | 30 |
Sicherungskasten im linken Kofferraum
Sicherungsbelegung im linken Kofferraum
| Nr. | Beschreibung | Ampere |
|---|---|---|
| 1 | Nicht verwendet | |
| 2 | Nicht verwendet | |
| 3 | Nicht verwendet | |
| 4 | Nicht verwendet | |
| 5 | Steuergerät digitales Audiosystem | 30 |
| 6 | Navigation | 5 |
| 7 | TV-Tuner | 10 |
| 8 | Rückfahrkamera | 5 |
| 9 | Kommunikationsbox | 5 |
| 10 | Subwoofer in der Heckablage (BOSE)/ Verstärker (Bang & Olufsen) | 15/30 |
| 11 | Elektrische Presse | 20 |
| 12 | Nicht verwendet |
ad Werbung
Sicherungskasten im rechten Kofferraum
Sicherungsbelegung im rechten Kofferraum
| Nr. | Beschreibung | Ampere |
|---|---|---|
| 1 | Nicht verwendet | |
| 2 | Kraftstoffpumpe, links | 20 |
| 3 | Nicht verwendet | |
| 4 | Nicht verwendet | |
| 5 | Zentrales Komfortsystem-Steuergerät (linkes Licht) | 20 |
| 6 | Zentrales Komfortsystem-Steuergerät (linkes Licht) | 10 |
| 7 | Zentrales Komfortsystem-Steuergerät (Türverriegelung) | 20 |
| 8 | Elektronisches Steuergerät Feststellbremse, links | 30 |
| 9 | Elektronisches Steuergerät Feststellbremse, rechts 30 | |
| 10 | Nicht verwendet | |
| 11 | Nicht verwendet | |
| 12 | Nicht verwendet |
Über Audi A8 / S8 (D3/4E; 2008-2009)
Das Modell Audi A8 / S8 (D3/4E; 2008-2009) repräsentiert den Höhepunkt von Luxus und Technologie im Segment der Luxuslimousinen. Dieses Modell ist bekannt für sein elegantes Design, hohen Komfort und fortschrittliche technologische Merkmale. Der Audi A8 ist mit einer breiten Palette von Motoroptionen ausgestattet, darunter leistungsstarke Benzin- und Dieselmotoren, die hervorragende Leistung und Effizienz bieten. Das Modell S8, die sportlichere Version, ist mit einem leistungsstarken V10-Motor ausgestattet, der beeindruckende Leistung und Dynamik liefert. Der Innenraum des Fahrzeugs ist mit modernsten Technologien ausgestattet, einschließlich eines fortschrittlichen Navigationssystems und erstklassiger Materialien, was maximalen Komfort für Fahrer und Passagiere gewährleistet.
Sicherungsplan Audi A8 / S8 (D3/4E; 2008-2009)
Diese Seite zeigt den Sicherungsplan für den Audi A8 / S8 (D3/4E; 2008-2009), der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, normalerweise auf der Fahrerseite. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Komponenten des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
