Audi S1 (2010-2018) – Sicherungskasten
Audi S1 (2010-2018) – Sicherungsplan
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi S1 (2010-2018) ist die Sicherung 30 im Sicherungskasten C -SC-.
Position
- Sicherungshalter D -SD-
- Sicherungshalter A -SA-
- Sicherungshalter C -SC-
- Relais-/Sicherungshalter F -SF-
- Sicherungshalter B -SB-, Sicherungshalter H -SH-
- Sicherungshalter B -SB-

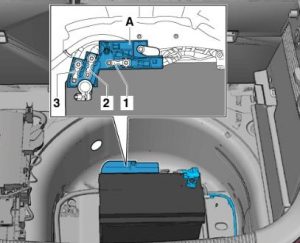

Sicherungshalter A -SA-
Am Pluspol der Batterie (nur Modelle mit Batterie im Kofferraum).
| Nummer | Amp [A] | Beschreibung |
| 1 | – | Leer |
| 2 | 110 | Bordnetzversorgung;
Versorgung der Motorkomponenten. |
| 3 | – | Leer |

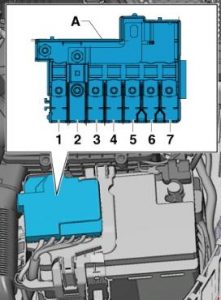

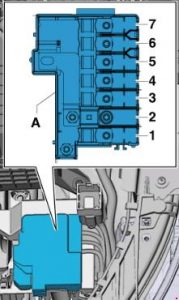

Sicherungshalter B -SB-
Für Modelle mit Batterie im Motorraum
Für Modelle mit Batterie im Kofferraum
| Nummer | Amp [A] | Beschreibung |
| 1 | 175 | Lichtmaschine -C- |
| 2 | 40 | Relais für geringe Heizleistung -J359-;
Heizelement für Zusatzheizung -Z35-. |
| 3 | 110 1) | Bordnetzversorgung 1)
Versorgung der Motorkomponenten 1) |
| 4 | 80 | Regler für Lenkunterstützung -J500- |
| 5 | 50 2) 40 3) |
Thermoschalter für Kühlerlüfter -F18-;
Regler für Kühlerlüfter -J293-. |
| 6 | 50 | Automatisches Steuergerät für Einschaltzeit -J179- |
| 7 | 60 | Relais für hohe Heizleistung -J360-;
Steuergerät für Batteriemonitor -J367 1); Zusatzheizelement -Z35-. |
| 1) nur für Modelle mit Batterie im Motorraum;
2) nicht mehr verbaut, entfallen (Modelljahr 2011); 3) Änderung eingeführt (Modelljahr 2011). |
||
Sicherungen in der Elektronikplatine im Sicherungshalter B -SB- / Sicherungshalter H -SH-
In der Elektronikplatine, auf der linken Seite des Motorraums.
Nur für Modelle der S1-Version, ab Januar 2014
Nur für Modelle ab November 2014.
| Nr. | Amp [A] | Beschreibung |
| 1 | 110 4)
5 5) |
Bordnetzversorgung 4)
Versorgung der Motorkomponenten 4) Regler für Kühlerlüfter -J293- 5) Kühlerlüfter -V7-5 ) |
| 2 | 250 | Lichtmaschine -C-
Spannungsregler -C1- |
| 3 | – | Batterie + |
| 4 | 80 | Regler für Lenkunterstützung -J500- |
| 5 | 50 6) | Automatisches Steuergerät für Zündzeitpunkt -J179- 6)
Zündkerze 1 -Q10- Zündkerze 2 -Q11- Zündkerze 3 -Q12- Zündkerze 4 -Q13- |
| 6 | 50 7)
– 8) |
Heizgerät -J293- für Lüfterregelung 7),
Kühlerlüfter -V7- 7) – |
| 7 | 125 | Bordnetzversorgung 8)
Versorgung der Motorkomponenten 8) |
| 4) nur für Modelle mit Batterie im Motorraum, bis Oktober 2014
5) für Modelle ab November 2014 6) nur für Modelle mit Dieselmotor, ab November 2014 7) für Modelle bis Oktober 2014 8) nur für Modelle mit Batterie im Motorraum, ab November 2014 9) Sicherung 5 im Sicherungshalter B -SB5- überbrückt |
||

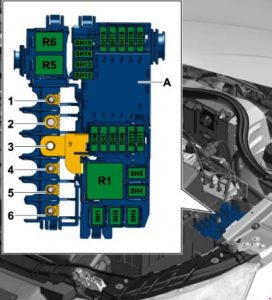

Sicherungen in der Elektronikplatine im Sicherungshalter H -SH-
| Nr. | Amp [A] | Beschreibung |
| 1 | 40 | Heizelement für Zusatzheizung -Z35-,
Stufe 1 |
| 2 | 30 | Kühlerlüfterregler -J293-
Kühlerlüfter -V7- |
| 3 | – | Leer |
| 4 | 40 | Heizelement für Zusatzheizung -Z35-,
Stufe 2 |
| 5 | 40 | Heizelement für Zusatzheizung -Z35-,
Stufe 3 |
| 6 | 30 | Mechatronikeinheit für Doppelkupplungsgetriebe -J743- |
| 7 | 7.5 | Motorsteuergerät -J623- |
| 8 | 20 | Relais für Wischermotor 1 -J368-
Relais für Wischermotor 2 -J369- |
| 9 | 5 | Steuergerät für Batteriemonitor -J367- |
| 10 | 10 | Entstörfilter -C24- |
| 11 | – | Leer |
| 12 | 10 12) 15 13) 10) 11) |
Heizung Lambdasonde -Z19-
Heizung Lambdasonde 1 nach Katalysator -Z29- |
| 13 | 5 | Bremslichtschalter -F-
Kupplungspositionssensor -G476- |
| 14 | 5 13) 10 10) 11) 12) |
Thermoschalter, der die Klimaanlage deaktiviert -F163-
Regelventil für Kraftstoff -N290- Ventil zur Öldruckregelung -N428- Kühlmittelventil für Zylinderkopf -N489- Kühlmittelumwälzpumpe -V50- Umwälzpumpe -V55- Ladeluftkühlmittelpumpe -V188- Zusatzheizpumpe -V488- |
| 15 | 5 | Bordnetzsteuergerät -J519-, T52c / 34
Motorsteuergerät -J623-, T91 / 67; T94 /… Spannungsregler -J532-, T12aa / 4 |
| 16 | 30 | Anlasser -B- |
| 17 | 15 12) 13) 30 10) 11) |
Motorsteuergerät -J623- |
| 18 | 5 10) 11) 10 12) 13) |
Ölstands- und Öltemperatursensor -G266-
Kraftstoffpumpenrelais -J17- Kühlerlüfterregler -J293- Relais für geringe Heizleistung -J359- Relais für hohe Heizleistung -J360- Magnetventil für Ladedruckregelung -N75- Umluftventil für Turbolader -N249 – Saugrohrklappenventil -N316- Ventil zur Öldruckregelung -N428- Ölkühlventil -N471- |
| 19 | 7, 5 10) 10 11) 13) 20 12) |
Relais für Motorbauteilversorgung -J757-
Kraftstoffdruckregelventil -N276- Regelventil für Kraftstoff -N290- Einspritzventil 2 für Zylinder 1 -N532- Einspritzventil 2 für Zylinder 2 -N533- Einspritzventil 2 für Zylinder 3 -N534- Einspritzventil 2 für Zylinder 4 -N535- Aktuator 1 für Nockenwellenverstellung -F366- Aktuator 2 für Nockenwellenverstellung -F367- Aktuator 3 für Nockenwellenverstellung -F368- Aktuator 4 für Nockenwellenverstellung -F369- Aktuator 5 für Nockenwellenverstellung -F370- Aktuator 6 für Nockenwellenverstellung -F371 – Aktuator 7 für Nockenwellenverstellung -F372- Aktuator 8 für Nockenwellenverstellung -F373- Vakuumpumpe für Bremsen -V192- |
| 20 | 5 10) 11) 10 13) 20 12) |
Automatisches Steuergerät für Zündzeitpunkt -J179-
Abgasklappenregler -J883- Heizelement für Kurbelgehäuseentlüftungsventil -N79- Magnetventil für Aktivkohlefilter 1 -N80- Nockenwellenregelventil 1 -N205- Abgasnockenwellenregelventil 1 -N318- Kühlmittelumwälzpumpe -V51- Sekundärluftdrucksensor 1 -G609- Sekundärluftdrucksensor 2 -G610- |
| 10) nur für Modelle mit 1,4 l Dieselmotor
11) nur für Modelle mit 1,6 l Dieselmotor 12) Nur für Modelle mit 1,0 l / 1,4 l Benzinmotor 13) nur für Modelle mit 1,8 l / 2,0 l Benzinmotor |
||

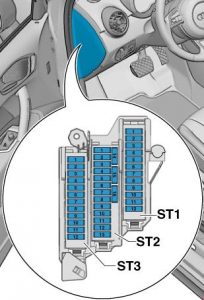

Sicherungshalter C -SC-
| Nr. | Amp [A] | Beschreibung |
| schwarz | ||
| 1 | 30 | Digitales Audio-Paket-Steuergerät -J525-
Spannungsregler -J532- Radio -R- |
| 2 | 40 | Heizungsregler -J65-
Relais Überlastkontakt X -J59- Frischluftgebläse-Regler -J126- Frischluftgebläse -V2- |
| 3 | 20 | Zigarettenanzünder -U1-
12 V Steckdose -U5- |
| 4 | 15 | Steuergerät Anhängererkennung -J345- |
| 5 | 5 | Diagnoseschnittstelle Datenbus -J533- |
| 6 | 30 | Beifahrertürsteuergerät -J387-
Steuergerät hintere rechte Tür -J389- |
| 7 | 30 | Fahrertürsteuergerät -J386-
Steuergerät hintere linke Tür -J388- |
| 8 | 30 | Relais beheizbare Heckscheibe -J9-
Beheizbare Heckscheibe -Z1- |
| 9 | 25 | ABS-Steuergerät -J104- |
| 10 | 20 | Bordnetzsteuergerät -J519- |
| 11 | 15 | Alarmsirene -H2-
Hupen -H7- Hupenrelais -J413- |
| 12 | 30 | Bordnetzsteuergerät -J519- |
| braun | ||
| 1 | 5 | Akustisches Signal -H12-
Diebstahlwarnsensor -G578- |
| 2 | 5 19) 16) 7,5 14) 15) 17) 18) 20) |
Relais für Spannungsversorgung Klemme 30 -J317- 22)
Relais für Motronic-Spannungsversorgung -J271- 21) Motorsteuergerät -J623- |
| 3 | 5 | Bordnetzsteuergerät -J519- |
| 4 | 5
15 23) |
ABS-Steuergerät -J104-
Spannungsregler 2 -J570- Allradantriebssteuergerät -J492- 23) |
| 5 | – | Leer |
| 6 | 5 | Licht-/Regensensor -G397-
Antennenverstärker für Mobiltelefon -R86- Telefonhalter -R126- Dachmodul vorne -WX3- |
| 7 | 15 21) 20 22) |
Kraftstoffpumpensteuergerät -J538- 21)
Kraftstoffpumpenrelais -J17- 22) |
| 8 | 10 21) | Relais für Kühlmittelzusatzpumpe -J496-,
bis Oktober 2014 |
| 9 | 5 | Steuergerät Lenksäulenelektronik -J527- |
| 10 | 5 | Lichtschalter -E1- |
| 11 | 10 | Climatronic-Steuergerät -J255-
Klimaanlagen-Steuergerät -J301- Beifahrertürsteuergerät -J387- (bis April 2012) Steuergerät hintere rechte Tür -J389- (bis April 2012) 16-poliger Stecker -T16-, Diagnoseanschluss |
| 12 | 10 | Fahrertürsteuergerät -J386- (bis April 2012)
Steuergerät hintere linke Tür -J388- (bis April 2012) |
| 13 | 10 | Bordnetzsteuergerät -J519- |
| 14 | 20 | Relais für Steckdosen -J807-,
nur für Modelle ohne Anhängersteckdose |
| 15 | 30 | Bordnetzsteuergerät -J519- |
| 16 | 20 | Relais für Scheibenwischermotor 1 -J368-,
bis Oktober 2014. Relais für Motorstromversorgung -J757- 23) 24) Zündung 1 mit Endstufe -N70- 23) 24) Zündung 2 mit Endstufe -N127- 23) 24) Zündung 3 mit Endstufe -N291- 23) 24) Zündung 4 mit Endstufe -N292- 23) 24) |
| Rot | ||
| 1 | 5 19) 20) 20 15) 16) 17) |
Steuergerät für automatische Zündzeitpunktverstellung -J179-
Vakuumpumpe für Bremsen -V192- |
| 2 | 10
5 34) |
Bremslichtschalter -F- (bis Oktober 2011)
Bremspedalschalter -F63- (bis Oktober 2011) Relais für Kühlmittelzusatzpumpe -J496- Heizung Lambdasonde -Z19- (bis Oktober 2011) Heizung Lambdasonde 1 nach Katalysator -Z29-, (bis Oktober 2011) Sicherung 9 an Sicherungsblock F -SF9-, (von November 2011 bis Oktober 2014) Sicherung 10 an Sicherungsblock F -SF10- (von November 2011 bis Oktober 2014) ABS-Steuergerät -J104-, ab November 2011 |
| 3 | 5 18) 19) 20) 7,5 16) 15 14) 15) 17) |
Luftmassenmesser -G70-, bis Oktober 2014.
Kraftstoffpumpenrelais -J17-, bis Oktober 2014. Relais für geringe Heizleistung -J359-, bis Oktober 2014. Relais für hohe Heizleistung -J360-, bis Oktober 2014. Relais für Motorbauteilversorgung -J757-, bis Oktober 2014. Ventil für Kraftstoffdruckregelung -N276-, bis Oktober 2014. Kühlmittelumwälzpumpe -V50-, bis Oktober 2014. |
| 4 | 15 14) 15) 17) 16) 25 18) 30 19) 20) |
Motorsteuergerät -J623-
Kupplungspositionsgeber -G476-, bis Oktober 2011. Bremslichtschalter -F-, bis Oktober 2011. |
| 5 | 20 18) 15 19) 20) 20 14) 15) 17) 30 16) |
Zündung 1 mit Endstufe -N70-, bis Oktober 2014
Zündung 2 mit Endstufe -N127-, bis Oktober 2014 Zündtransformator -N152-, bis Oktober 2014 Ventil für Kraftstoffdruckregelung -N276-, bis Oktober 2014 Ventil für Kraftstoffdosierung -N290-, bis Oktober 2014. Zündung 3 mit Endstufe -N291-, bis Oktober 2014. Zündung 4 mit Endstufe -N292-, bis Oktober 2014. |
| 6 | 10 20 16) |
Kühlerlüftersteuergerät -J293-, bis Oktober 2014.
Relais für Heizgerät -J925-, bis Oktober 2014. Magnetventil für Ladedruckregelung -N75-, bis Oktober 2014. Magnetventil für Aktivkohlefilter 1 -N80-, bis Oktober 2014. |
| 7 | 5 | CD-Player -R41- |
| 8 | 5 | Steuergerät für Internetzugang -J666-
Steuergerät für Chipkartenleser -J676- Radio -R- TV-Tuner -R78- |
| 9 | 5 | Steuergerät im Kombiinstrument -J285- |
| 10 | 5 | Relais für automatisch abblendenden Spiegel -J910-
Automatisch abblendender Innenspiegel -Y7- |
| 11 | 7,5 32) 15 33) |
Radio -R-
Steuergerät für Informationselektronik 1 -J794- |
| 12 | 5 | Anzeigeeinheit für Frontdisplay und Bedieneinheit -J685- |
| 14) nur für Modelle mit 1,2 l Benzinmotor
15) nur für Modelle mit 1,4 l (90 kW) Benzinmotor 16) nur für Modelle mit 1,4 l (103 kW) Benzinmotor 17) nur für Modelle mit 1,4 l (136 kW) Benzinmotor 18) nur für Modelle mit 2,0 l Benzinmotor 19) nur für Modelle mit 1,6 l Dieselmotor 20) nur für Modelle mit 2,0 l Dieselmotor nur für Modelle mit Benzinmotor für Modelle mit Dieselmotor 23) für Modelle mit 2,0 l Benzinmotor, ab Januar 2014. 24) für Modelle mit 1,8 l Benzinmotor, ab November 2014. 32) nur für Modelle mit MMI 33) nur für Modelle ohne MMI 34) ab November 2011. |
||

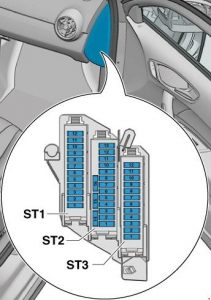

Sicherungsträger D -SD-
| Nr. | Amp [A] | Beschreibung |
| schwarz | ||
| 1 | 7.5 | ESL-Steuergerät -J764- |
| 2 | 20 | Steuergerät Anhängererkennung -J345- |
| 3 | 20 | Steuergerät Anhängererkennung -J345- |
| 4 | 30 7.5 |
Mechatronik für Doppelkupplungsgetriebe -J743-, bis Oktober 2014
Elektronisches Steuergerät für Federung -J250-, ab Januar 2014 |
| 5 | 30 | Relais für Scheinwerferreinigungsanlage -J39-
Pumpe für Scheinwerferreinigungsanlage -V11- |
| 6 | 5 | Schnittstellensteuergerät für Fahrzeugortungssystem -J843- |
| 7 | 7.5 | Steuergerät für Zugang und Startberechtigung -J518- |
| 8 | 15 | Mechatronik für Doppelkupplungsgetriebe -J743-, bis Oktober 2014 |
| 9 | 20 | Motor für Schiebedach -V1- |
| 10 | 7.5 | Steuergerät für Schalthebelsensoren -J587- |
| 11 | 15 35) | Relais für Motorbauteilversorgung -J757-, bis Oktober 2014.
Kraftstoffdruckregelventil -N276-, bis Oktober 2014. |
| 12 | – | Leer |
| braun | ||
| 1 | 5 | Rückfahrlichtschalter -F4-
Steuergerät für Schalthebelsensoren -J587- Mechatronikmodul für Doppelkupplungsgetriebe -J743- |
| 2 | 10 | Hochdrucksensor -G65-
Ölstands- und Öltemperatursensor -G266- Steuergerät für Klimaanlage -J301- Relais für Steckdosen -J807- Automatischer abblendbarer Innenspiegel -Y7- 16-poliger Stecker -T16-, Diagnosestecker |
| 3 | 5 | Diagnose-Interface für Datenbus -J533- |
| 4 | 5 | Steuergerät für Heizung -J65-
Steuergerät für Materialgeräusche -J869- |
| 5 | 7.5 | Lichtschalter -E1-
Anlasserrelais 1 -J906- Spannungsregler -J532- Anlasserrelais 2 -J907- Relais für automatischen abblendbaren Innenspiegel -J910- Scheinwerfer vorne links -MX1- Scheinwerfer vorne rechts -MX2- |
| 6 | 5 | Lichtschalter -E1- |
| 7 | 5 | Steuergerät für ABS -J104-, bis Oktober 2014.
Spannungsregler 2 -J570-, bis Oktober 2014. Steuergerät für elektronische Dämpfungsregelung -J250-, ab Januar 2014. |
