Audi 100 C4 (1992) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi 100 C4 (1992), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi 100 C4 (1992) – Sicherungsplan
Baujahr: 1992, 1993, 1994.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi 100 C4 (1992) ist die Sicherung 4 im Sicherungskasten des Armaturenbretts.

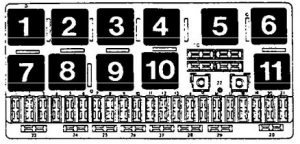

Sicherungskasten Armaturenbrett
| Nr. |
[A] |
Beschreibung |
| 1 | 15 | Nebelschlussleuchten |
| 2 | 15 | Warnblinkschalter, Diebstahlsicherung (nur USA) |
| 3 | 25 | Hupe, Bremslichtschalter |
| 4 | 15 | Kofferraum, Beleuchtung, Zigarettenanzünder, Innenbeleuchtung |
| 5 | 30 | Nicht verwendet |
| 6 | 5 | Rückleuchten, Seitenlicht, RF |
| 7 | 5 | Rückleuchten, Seitenlicht, LF |
| 8 | 10 | Scheinwerfer, Fernlicht rechts |
| 9 | 10 | Scheinwerfer, Fernlicht links |
| 10 | 10 | Scheinwerfer, Fernlicht, rechts |
| 11 | 10 | Scheinwerfer, Fernlicht, links |
| 12 | 15 | Automatikgetriebe, Rückfahrlichter, Innenbeleuchtung |
| 13 | 15 | Kraftstoffpumpe |
| 14 | 5 | Kennzeichenbeleuchtung, Handschuhfachbeleuchtung, Motorraumbeleuchtung, Mittelkonsole |
| 15 | 25 | Scheibenwischer / Scheibenwaschanlage |
| 16 | 30 | Heckscheibenheizung |
| 17 | 30 | Frischluftgebläse, Klimaanlage |
| 18 | 5 | Spiegelverstellschalter |
| 19 | 10 | Zentralverriegelung, Diebstahlsicherung (nur USA) |
| 20 | 30 | Sitzheizung |
| 21 | 25 | Kraftstoffeinspritzsteuergerät, Diagnose |
| 22 | – | Nicht verwendet |
| 23 | – | Nicht verwendet |
| 24 | – | Nicht verwendet |
| 25 | – | Nicht verwendet |
| 26 | 5 | Kilometerzähler, elektrische Spiegel |
| 27 | 10 | Zündsteuergerät |
| 28 | 15 | Kraftstoffeinspritzsteuergerät, elektronische Motorsteuerung |
| 29 | – | Nicht verwendet |
| 30 | 5 | Automatikgetriebe |
| Nr. | Beschreibung |
| 1 | Sicherungskonstruktion Nebelschlussleuchte |
| 2 | Kühlerlüfterrelais 2. Stufe |
| 3 | Kühlerlüfterrelais nach Aktivierung des Steuergeräts |
| 4 | Nicht verwendet |
| 5 | Lastabwurfrelais |
| 6 | Nicht verwendet |
| 7 | Hupenrelais |
| 8 | Automatikgetriebe / Diebstahlschutzrelais |
| 9 | Spritzsystem mit Unterbrechung / Scheibenwischer, Relais |
| 10 | Kraftstoffpumpenrelais, J17 |
| 11 | Nicht verwendet |

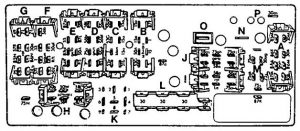

| Nummer |
Beschreibung | Farbe |
| A | Klimaanlagenkonstrukteur | Grau |
| B | Kabelbaumkonstrukteur vorne rechts | Schwarz |
| C | Armaturenbrettkonstrukteur | Blau |
| D | Kabelbaumkonstrukteur vorne links | Grün |
| E | Kabelbaumkonstrukteur vorne links | Gelb |
| F | Armaturenbrettkonstrukteur | Braun |
| G | Armaturenbrettkonstrukteur | Rot |
| H | Kabelbaumkonstrukteur hinten | Schwarz |
| I | Armaturenbrettkonstrukteur | Rot |
| J | Armaturenbrettkonstrukteur | Gelb |
| K | – | – |
| L | Einheitlicher Konstrukteur (Klemme 30) | Farblos |
| M | Für Konstrukteur der optionalen Ausstattung | Farblos |
| N | – | – |
| O | – | – |
| P | Für Sicherung 26 | – |
Über Audi 100 C4 (1992)
Der Audi 100 C4, produziert von 1991 bis 1994, ist bekannt für seine Zuverlässigkeit und seinen Komfort. Dieses Modell gehört zur oberen Mittelklasse und bietet einen geräumigen Innenraum mit hochwertigen Materialien. Der Audi 100 C4 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren. Am häufigsten waren Motoren mit einem Hubraum von 2,0 bis 2,8 Litern anzutreffen, wobei einige Versionen auch mit Allradantrieb Quattro ausgestattet waren. Dank seiner robusten Konstruktion und fortschrittlichen Technologien war der Audi 100 C4 bei Fahrern beliebt, die ein zuverlässiges und komfortables Fahrzeug für lange Fahrten suchten.
Sicherungskastenplan Audi 100 C4
Diese Seite zeigt den Sicherungskastenplan für den Audi 100 C4, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise an zwei Stellen: unter der Motorhaube und im Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromwerte (Ampere) und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Komponenten des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
