Mitsubishi Pajero (1991-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mitsubishi Pajero (1991–2006), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Mitsubishi Pajero, Montero, Shogun
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

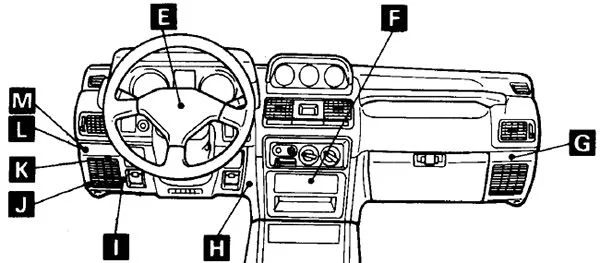

Sicherungsplan Armaturenbrett
Der Sicherungsblock befindet sich hinter der Abdeckung am Armaturenbrett.

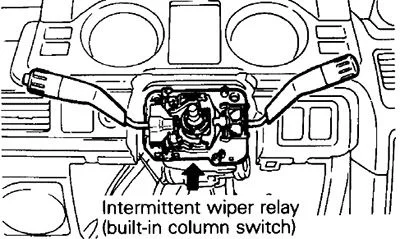

E. Intermittierendes Scheibenwischerrelais (Schalter in der Säule eingebaut).

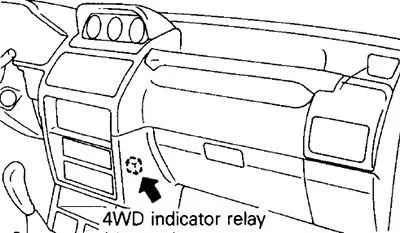

F. 4WD-Blinkrelais oder ABS-Leistungsrelais.

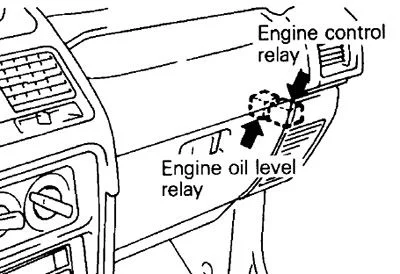

G. Motorölstandsrelais / Motorsteuerungsrelais.

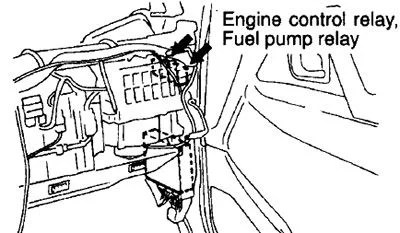

Motorsteuerungsrelais / Kraftstoffpumpenrelais.

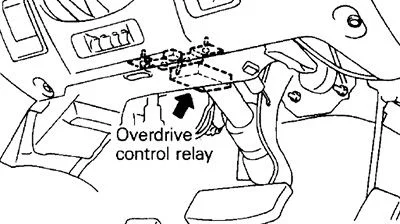

H. RHD: Überlastkontrollrelais.

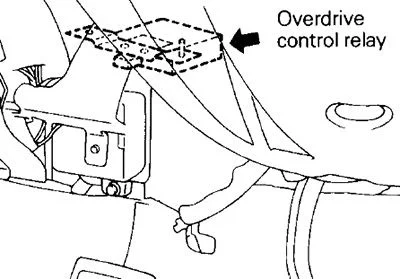

I. LHD: Überlastkontrollrelais.
J. Sicherungskasten.
K. Relaiskasten.

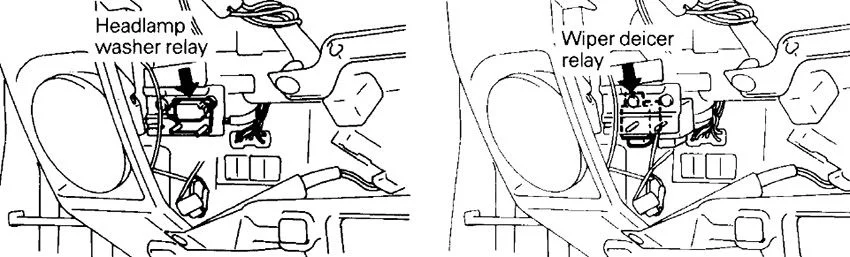

L. LHD: Scheinwerferwaschrelais / Scheibenwischer-Enteisungsrelais.
M. RHD: Scheinwerferwaschrelais / Scheibenwischer-Enteisungsrelais / Lampen-Aus-Relais Nr. 1-2-3.

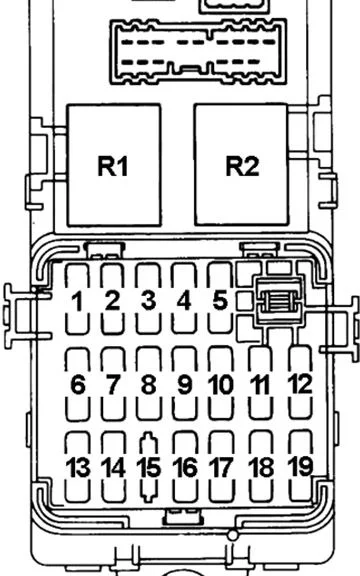

Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Klimaanlagen-Steuergerät hinten |
| 2 | 10 | Überlastkontrollrelais, ELC-4 A/T Steuergerät, Tempomatsteuerung |
| 3 | 10 | DRL-Steuergerät, Lüfterrelais, Heckheizungsrelais, Scheinwerferwischerrelais, Enteisungsrelais, Scheibenwischer-Enteisungs-Timer, Mobiltelefon |
| 4 | 10 | Radio, Uhr, Zubehörsteckdosenrelais, Automatikgetriebe-Steuergerät, Datenverbindungskonnektor |
| 5 | 15 | Zigarettenanzünder, ferngesteuerter Spiegel, Zubehörsteckdosenrelais |
| 6 | 15 | Türschloss-Steuergerät, Türschlossrelais |
| 7 | 10 | Variabler Dämpfer-Steuergerät, ABS-Steuergerät, 4WD-Blinkrelais-Steuergerät, 4WD-Blinkrelais, Überlastrelais, Variabler Dämpfer-Steuergerät, ABS-Leistungsrelais, Kombiinstrument |
| 8 | 10 | Elektrisches Fensterrelais, Sitzheizung |
| 9 | 15 | Scheibenwischer und Waschanlage, Heckscheibenwischer und Waschanlage, Schiebedach |
| 10 | 10 | Hupe, Tempomat-Steuergerät, Nebelschlussleuchtenrelais, Abblendlichtrelais, DRL-Relais |
| 11 | 10 | Kombiinstrument, Motorantennen-Steuergerät, Beleuchtungsüberwachungs-Summer, Warnleuchte |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 | Blinkleuchte, Warnleuchte, SRS-Diagnoseeinheit |
| 13 | 10 | Heizungsgebläsemotor hinten |
| 14 | 15 | Zubehörsteckdosenrelais |
| 15 | 20 | Schiebedach |
| 16 | 25 | Gebläsemotor |
| 17 | 15 | Bremslicht, ABS, automatische Geschwindigkeitsregelung |
| 18 | 15 | Rückfahrlicht, Steuergerät für Hinterachsdifferentialsperre, SRS-Diagnoseeinheit |
| 10 | Ersatzlampe, Steuergerät für Hinterachsdifferentialsperre | |
| 19 | 10 | Motorsteuergerät, ELC-4 A/T Steuergerät, Beleuchtungslampe, Leselampe, Kofferraumlampe, Kombiinstrument, Radio, Uhr, Türschloss-Steuergerät, Automatisches Tempomat-Steuergerät, ABS-Steuergerät, SRS-Diagnoseeinheit, Multifunktionsanzeige, Kombiinstrument, Mobiltelefon, Zündbeleuchtungs-Timer; |
| R1 | Zubehörsteckdose | |
| R2 | Gebläsemotor | |

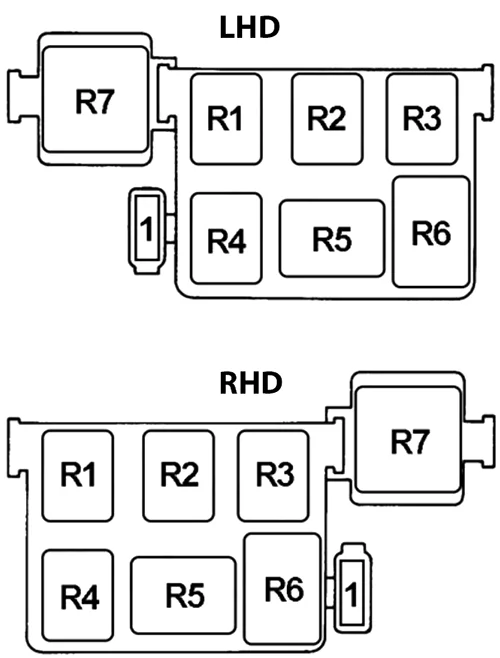

Sicherungskasten Relais im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Schiebedach |
| 2 | 20 | Heckscheibenheizung |
| 15 | LHD: Nebelscheinwerfer | |
| R1 | – | |
| R2 | Heckheizung | |
| R3 | Fensterheber | |
| R4 | Türschlosssteuerung | |
| R5 | Heckscheibenheizung | |
| R6 | Intermittierender Heckscheibenwischer | |
| R7 | Blinker und Warnblinkanlage | |

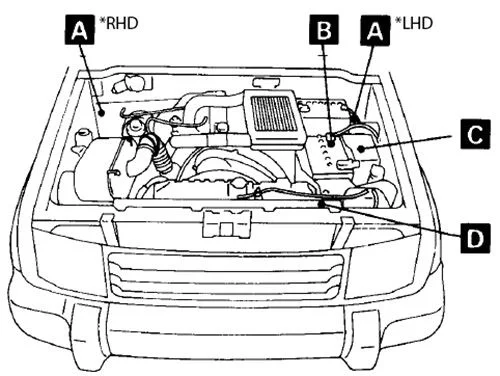

Sicherungsplan im Motorraum
A. ABS-Motorrelais, ABS-Ventilrelais.

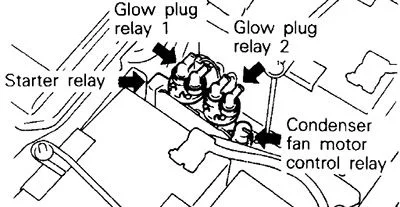

B. 1991 (Super Quick Glow): Glühkerzenrelais Nr. 1 / Glühkerzenrelais Nr. 2 / Kondensatorlüftermotorrelais / Anlassermotorrelais.

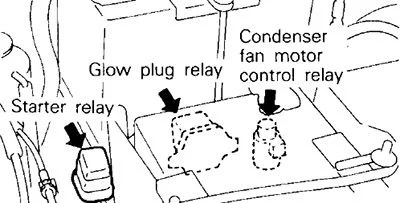

1991 (Auto Glow): Glühkerzenrelais / Kondensatorlüftermotorrelais / Anlassermotorrelais.

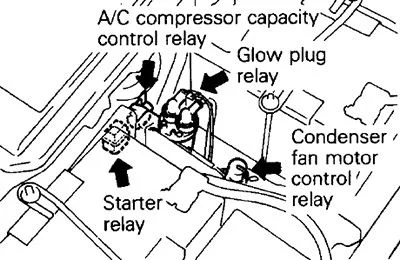

Diesel (1993): Klimakompressor-Leistungssteuerungsrelais / Glühkerzenrelais / Kondensatorlüftermotorrelais / Anlassermotorrelais.
C. Sicherungskasten.

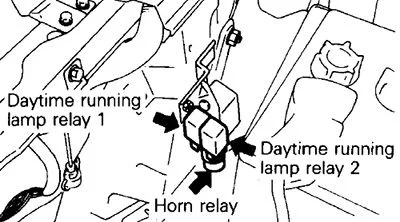

D. Summerrelais (1993) / Tagfahrlichtrelais Nr. 1-2 / Tagfahrlicht-Steuergerät / Kondensatorlüftermotorrelais (1991).
Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Kraftstoffleitungsheizung |
| 2 | 10 | Klimakompressor |
| 3 | 25 | Kondensatorlüftermotor |
| 30 | Diesel (mit Doppel-Klimaanlage): Kondensatorlüftermotor | |
| 4 | 10 | Nebelschlussleuchte, Scheinwerfer (mit DRL) |
| 5 | 10 | Rückleuchte, DRL-Steuergerät, Uhr, Scheinwerfer (mit DRL), Kennzeichenleuchte, Scheinwerferwaschanlage |
| 6 | 10 | Rückleuchte, Kennzeichenleuchte, Nebelscheinwerfer |
| 15 | Rückleuchte, Nebelscheinwerfer (RHD) | |
| 7 | 10 | Blinker oben |
| 8 | 10 | Warnleuchte |
| 9 | 60 | Klimaanlage, Sicherung (Fahrgastraum): „1“, „6“, „13“, „14“, „16“, „17“, „19“ |
| 10 | 100 | Lichtmaschine |
| 11 | 20 | MPI-System, Wegfahrsperre oder Ladeluftkühlerlüfter |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 40 | Zündschalter und Anlasserstromkreis, Hupe |
| 13 | – | – |
| 14 | 30 | Heckscheibenheizung, beheizbarer Außenspiegel, Scheibenwischer-Enteisung |
| 15 | 30 | Elektrisches Fenster, elektrischer Sitz |
| 16 | – | – |
| 17 | 30 | Kondensatorlüftermotor |
| 18 | 40 | Lichtmaschine, Scheinwerferrelais, Rücklichtrelais |
| R1 | Nebelschlussleuchte | |
| R2 | Rückleuchte | |
| R3 | Kondensatorlüftermotor | |
| R4 | Klimakompressor | |
| R5 | Frontscheinwerfer | |
| R6 | Ladeluftkühlerlüftermotor | |
| R7 | Lichtmaschine | |

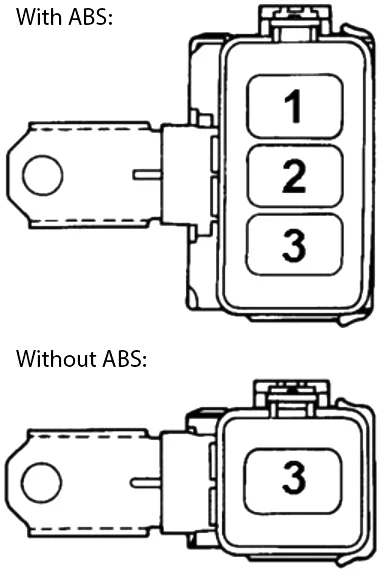

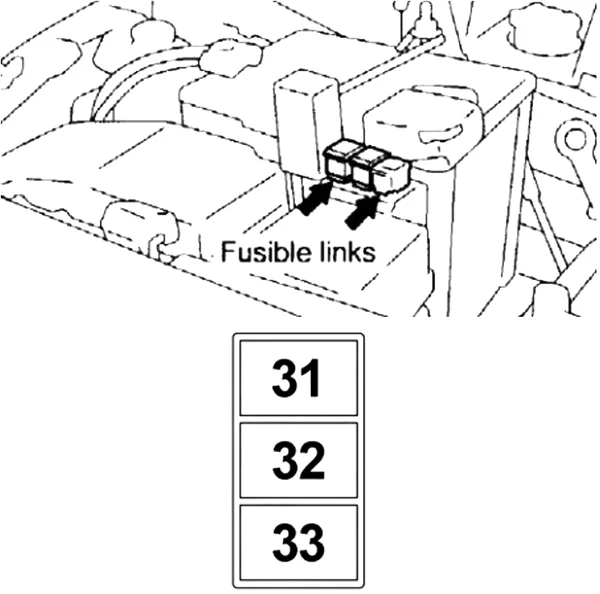

Sicherungskasten 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 60 | ABS-Stromkreis (Stromversorgung Steuergerät) |
| 2 | 20 | 1991-1993: ABS-Steuergerät, ABS-Leistungsrelais |
| 3 | 80 | Helligkeitsregelkreis |
Sicherungs- und Relaisplan – Mitsubishi Pajero, Montero, Shogun
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Sicherungskasten Armaturenbrett

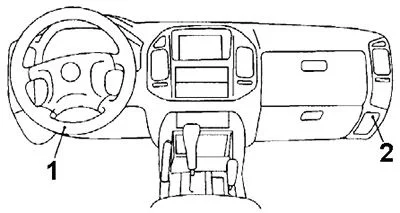

Der Sicherungskasten befindet sich hinter der Armaturenbrettabdeckung. Ziehen Sie die Sicherungskastenabdeckung ab, um sie zu entfernen.

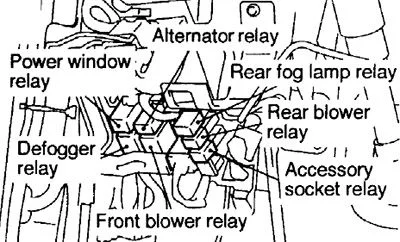

1) Sicherungskasten/Nebelscheinwerfer hinten/Lüfter hinten/Zubehörsteckdose

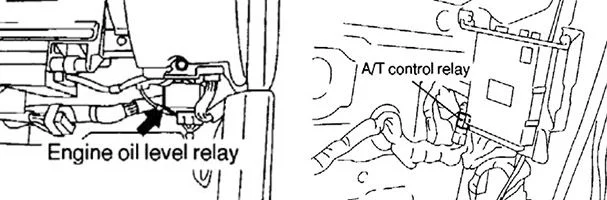

2) Motorölstand / A/T-Kontrollrelais
Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | A/C-ECU, ETACS-ECU, Heckscheibenwischermotor, Heckscheibenwischermotor, elektrischer Spiegel |
| 2 | – | – |
| 3 | – | – |
| 4 | 15 | Zigarettenanzünder, Zentraldisplay |
| 5 | 15 | ABS-ECU, ABS G-Sensor, Klimakompressorrelais, A/C-ECU, Klimaschalter, Automatikkompressor-ECU, Kondensatorlüfterrelais, Deflektorrelais, Frontlüfterrelais, Front-ECU, Hecklüfter vorne, Kraftstoffleitungsheizungsschalter, Cikalino HBB, Motorrelais 2, Außen-/Innenluftventilsteuermotor, PTC-Heizungsrelais, Heckklimaanlagen-Steuergerät, Heckklimaanlagenschalter, Heckklimaanlagen-Einheit, Hecklüfterrelais, Heckkühler-Steuergerät, Heckkühler-Schalter, Heckkühlungs-Einheit, Heckheizungs-Steuergerät, Heckheizungs-Schalter, Heckheizungs-Einheit, Schiebedachmotorgruppe, Transfer-ECU, Ventilrelais, Scheibenwischer-Enteisungsschalter, Scheibenwischer-Enteisungsrelais |
| 6 | 10 | Tempomatschalter, Kombi-Kilometerzähler, Säulen-ECU, AGR-Magnetventil Nr. 1, AGR-Magnetventil Nr. 2, ETACS-ECU, GDI ECO-ECU-Kontrollleuchte, Wegfahrsperren-ECU (4D5), Hinterachsdifferenzialsperre-ECU, Magnetventil A, Magnetventil B, SRS-ECU, Drosselklappensteller, Fahrzeuggeschwindigkeitssensor, 4WD-ECU-Anzeige |
| 7 | 20 | Kombi-Kilometerzähler, Kraftstoffpumpenmodul, Kraftstoffpumpenrelais |
| 8 | 10 | Kombi-Kilometerzähler, Motor-A/T-ECU, Motor-ECU, ETACS-ECU, Kurbelwellendrehzahlsensor vorne, Eingangskurbelwellendrehzahlsensor, Ausgangskurbelwellendrehzahlsensor, SRS-ECU, Transfer-ECU, Kurbelwellendrehzahlsensor hinten, SC-Sensor „G“ |
| 9 | 10 | Nebelschlussleuchtenrelais, Kombi-Rückleuchte |
| 10 | 20 | ETACS-ECU, Diagnoseanschluss |
| 11 | 30 | Automatikkompressor-ECU, Deflektor, Sicherung (Fahrgastraum): „25“ |
| 12 | 30 | Klimaanlagenschalter, Automatikkompressor-ECU, Lüfterwiderstand, Lüftermotor, linearer Lüfterregler |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 24 | 10 | HBB, EBD, ABS |
| 25 | 10 | Deflektor, Türspiegelheizung |
| 26 | 20 | Schiebedach |
| 27 | 20 | Sitzheizung |
| R1 | Fensterheber | |
| R2 | Lichtmaschine | |
| R3 | Frontlüfter | |
| R4 | Deflektor | |

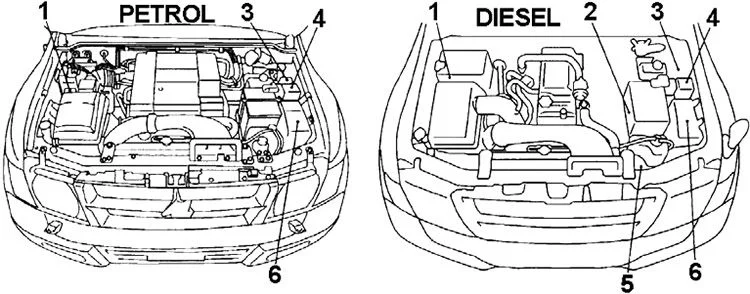

Sicherungskasten im Motorraum
- RHD: Relais-Sicherungskasten Nr. 2
- Diesel: Glühkerzenrelais
- LHD: Relais-Sicherungskasten Nr. 2
- Relais-Sicherungskasten Nr. 1
- 4M4: PTC-Heizungsrelais
- Sicherungskasten

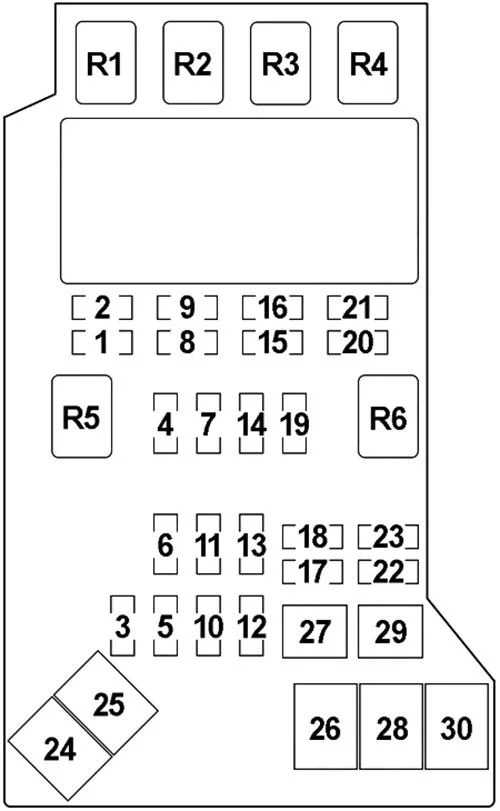

Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Hupe |
| 2 | 20 | Frontscheibenwischer, Spritzdüse |
| 3 | 20 | Kraftstoffpumpe |
| 4 | 10 | Zubehörsteckdose, Uhr, Motorantenne, Radio, Zentraldisplay-Schaltkreis |
| 5 | 25 | PTC-Heizung |
| 6 | 25 | Kondensatorlüfter |
| 7 | 10 | Uhr, Kombi-Kilometerzähler, Türlampe, Zündschlüsselzylinder-Beleuchtung, Zentraldisplay, Radio, Rekorder, Innenraumlampe, Schiebedach, ECU-Stromversorgung |
| 8 | 10 | Kombi-Kilometerzähler, Motor-A/T-ECU, Motor-ECU, Rückleuchte |
| 9 | 10 | Rückleuchte |
| 10 | 15 | Zubehörsteckdose |
| 11 | 20 | Hecklüfter |
| 12 | 25 | Kraftstoffleitungsheizung |
| 13 | 15 | Scheibenwischerheizung |
| 14 | 10 | Klimakompressor |
| 15 | 10 | Scheinwerfer (Fernlicht) |
| 16 | 10 | Scheinwerfer (Fernlicht), Scheinwerfer-Nivellierung |
| 17 | – | – |
| 18 | 20 | Motor-A/T-ECU, A/T-ECU Leistung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 20 | Nebelscheinwerfer vorne |
| 20 | 10 | Scheinwerfer (Fernlicht) |
| 21 | 10 | Scheinwerfer (Fernlicht), Fernlichtkontrollleuchte |
| 22 | 10 | Laden, Blinkerleuchte |
| 23 | 15 | Bremslicht |
| 24 | 60 | Sicherungen (Motorraum): Nr. „5“, „6“, „7“, „10“, „11“, „13“, „14“, „31“, „32“, „33“ „25“, Sicherung (Fahrgastraum): Nr. „9“, „10“, „11“, „12“ |
| 25 | 120 | Scheinwerfer, Nebelscheinwerfer vorne, Rückleuchte, Sicherung (Motorraum): Nr. „18“, „22“, „23“, „26“, „27“, „29“ |
| 26 | 40 | Zündung |
| 27 | 30 | Elektrisches Fenster, elektrisches Sitzsystem, Sicherung (Fahrgastraum): Nr. „26“ |
| 28 | – | – |
| 29 | 20 | Motorsteuerung, INVECS-II, Wegfahrsperre, automatische Geschwindigkeitsregelung, Mitsubishi Stabilitätskontrolle |
| 30 | 40 | PTC-Heizung, Leerlaufheizungssystem (Diesel) |
| R1 | Kondensatorlüfter (hohe Geschwindigkeit) | |
| R2 | Kondensatorlüfter (niedrige Geschwindigkeit) | |
| R3 | Scheibenwischer-Enteisung | |
| R4 | Klimakompressor | |
| R5 | Hupe | |
| R6 | Nebelscheinwerfer vorne | |
Sicherungskasten 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 60 | HBB, EBD, ABS |
| 2 | 40 | HBB, EBD, ABS |
| 3 | 80 | Motorsteuerung, Vorglühsystem (Diesel) |

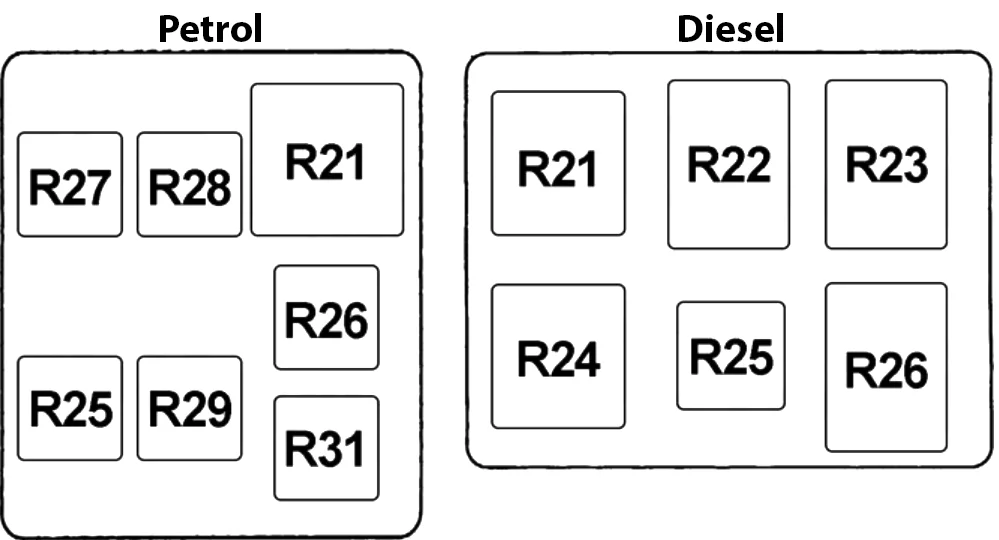

Sicherungskasten 1
| Nummer | Relais |
|---|---|
| R21 | ABS-Ventil |
| R22 | Kraftstoffleitungsheizung |
| R23 | Kraftstoffunterbrechung |
| R24 | Starten |
| R25 | Motorsteuerung |
| R26 | Benzin: Kraftstoffpumpe Nr. 2 |
| R27 | Kraftstoffpumpe Nr. 1 |
| R28 | Einspritzdüsensteuerung |
| R29 | Drosselklappensteller |
| R31 | – |
Sicherungskasten 2
| Nummer | Relais |
|---|---|
| R19 | ABS-Motor Nr. 1 |
| R20 | ABS-Motor Nr. 2 |
