Mitsubishi Lancer (2000-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Mitsubishi Lancer (2000–2018), Informationen zur Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Mitsubishi Lancer (2000-2007) – Sicherungskastendiagramm
Baujahr: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Lancer (2000-2007) ist Sicherung 11 im Sicherungskasten des Motorraums.

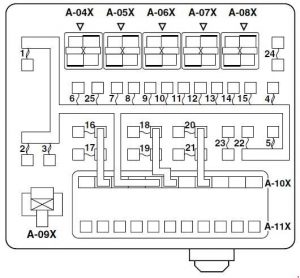

Sicherungskasten und Relaiskasten im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 60 | Sicherung Nr. 15, 16, 19, 20
(im Anschlusskasten) Stromkreis. |
| 2 | 50 | Lüftersteuerung |
| 3 | 60 | ABS-Steuerung |
| 4 | 40 | Zündschalterkreis |
| 5 | 30 | Hauptschalter Fensterheber und
Hilfsschalter Fensterheber. |
| 6 | 15 | Nebelscheinwerfer vorne;
Kontrollleuchte Nebelscheinwerfer vorne; Relais Nebelscheinwerfer vorne und Reserveanschluss (für Nebelscheinwerfer vorne). |
| 7 | 10 | Hupenrelais und Hupe |
| 8 | 20 | Luftfilter-Luftstromsensor;
Nockenwellenpositionssensor; Abgas-Magnetventil (EGR-System); Abgas-Magnetventil (Bypass-Steuerungssystem); Motor – A/T – Steuerung; Motorsteuerung; Lambdasonde Motorsteuerung; Motorsteuerungsrelais; Kurbelwellenwinkelsensor Motor; Lüftersteuerungsrelais; Kraftstoffeinspritzdüse; Zündspulenrelais; Wegfahrsperre – Steuerung; Servomechanismus Geschwindigkeitsregelung Drosselklappe im Leerlauf. |
| 9 | 10 | Klimaanlagenkompressor |
| 10 | 15 | ABS-Steuerung;
Motor-A/T-ECU; Bremslichtkontrollleuchte und Kombinierte Rückleuchte. |
| 11 | 15 | Zubehöranschluss |
| 12 | 7.5 | Lichtmaschine |
| 13 | 10 | ETACS-Steuerung;
Blinker vorne; Kombinierte Rückleuchte; Seitenblinker und Blinker. |
| 14 | 20 | Magnetventileinheit
Klimaanlagensteuerung und Motor A/T-ECU. |
| 15 | 15 | Kraftstoffpumpe |
| 16 | 10 | Scheinwerfer (rechts) |
| 17 | 10 | Scheinwerfer (links) und
Fernlichtkontrollleuchte. |
| 18 | 10 | Scheinwerfer (rechts) |
| 19 | 10 | Scheinwerfer (links),
Scheinwerfereinheit und Scheinwerfer-Nivellierschalter. |
| 20 | 7.5 | Klimaanlagenregler;
Aschenbecherbeleuchtung; Zigarettenanzünderbeleuchtung; Kombinationsinstrument; Nebelscheinwerferschalter; Blinker vorne; Warnblinkschalter; Scheinwerfereinheit (rechts); Scheinwerfer-Nivellierschalter; Sitzheizungsschalter; Heizungsregler; Führerscheinbeleuchtung; Kombinierte Rückleuchte; Rheostat; Seitenblinker und Reservebuchse (für Audio). |
| 21 | 7.5 | Kombinationsinstrument;
Scheinwerfereinheit (links); Kennzeichenbeleuchtung; Positionsbeleuchtung (links) und kombinierte Rückbeleuchtung (links). |
| 22 | 10 | Messgerät;
Lenksäulenschalter; ETACS-Regler und Frontregler. |
| 23 | 10 | Uhr;
ETACS-Regler und Reservebuchse (für Audio). |
| 24 | – | – |
| 25 | 20 | Sitzheizungseinheit und
Sitzheizungsschalter. |
| 26 | 100 <4G1> 120 <4G6> | Batterie;
Sicherung Nr. 1,2, 3, 4, 5; Sicherung Nr. 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (Relaisdiagramm) und Frontregler. |
| Relais | ||
| A-04X | Relais Abblendlicht vorne | |
| A-05X | Hupenrelais | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Lüfterreglerrelais | |
| A-10X | ECU vorne | |
| A-11X | ECU vorne | |
| Nr. | Relais |
| B-10X | Presse zur Motordrehzahlerkennung |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Zündspulenrelais |
| B-15X | A/T-Steuerrelais |
| B-16X | Motorsteuerungsrelais |
| B-17X | Klimaanlagenkompressorrelais |

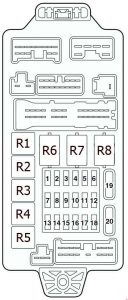

Sicherungstafel Armaturenbrett
| Nr. | Amp [A] | Beschreibung |
| 1 | 10 | Kondensator und Zündspule |
| 2 | 7.5 | ABS-Kontrollleuchte;
Bremskontrollleuchte; Ladekontrollleuchte; Motorkontrollleuchte; Lenksäulenschalter; Kombinationszähler; ETACS-Controller; Kontrollleuchte für niedrigen Kraftstoffstand, Öldruckkontrollleuchte, SRS-Airbag-Kontrollleuchte, SRS-Controller; Fahrzeuggeschwindigkeitssensor. |
| 3 | 7.5 | A/T-Steuerrelais;
Kombinationszähler; Motor-A/T-ECU; ETACS-Controller; Eingangswellen-Geschwindigkeitssensor; Ausgangswellen-Geschwindigkeitssensor; Hinteres Kombinationslicht; SRS-ECU. |
| 4 | – | – |
| 5 | 7.5 | Klimaanlagenkompressorrelais;
Klimaanlagensteuerung; Lüfterrelais; Heckscheibenheizungsrelais; Frontcontroller; Sitzheizungsrelais, Heizungssteuereinheit; Motor zur Steuerung des Auswahlventils Außen-/Innenluft |
| 6 | 7.5 | Ferngesteuerter Spiegel |
| 7 | 20 | Frontcontroller und
Scheibenwischermotor. |
| 8 | 7.5 | Motor-A/T-ECU;
Motorsteuerung; Kraftstoffpumpenrelais (1) und Kraftstoffpumpenrelais (2). |
| 9 | 15 | Zigarettenanzünder |
| 10 | – | – |
| 11 | 7.5 | Zusätzliche Relaisbuchse und
ferngesteuerter Spiegel. |
| 12 | 7.5 | ABS-Controller |
| 13 | – | – |
| 14 | 15 | ETACS-Controller und Heckscheibenwischermotor |
| 15 | 15 | Diagnosepresse |
| 16 | 10 | Nebelschlussleuchte;
Kontrollleuchte Nebelschlussleuchte und Relais Nebelschlussleuchte. |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Klimaanlagensteuerung;
Lüftermotor; Heizungssteuerung und Widerstand. |
| 20 | 30 | Heckscheibenheizung |
| Relais | ||
| 1 | Kraftstoffpumpenrelais (1) | |
| 2 | Sitzheizungsrelais | |
| 3 | Kraftstoffpumpenrelais (2) | |
| 4 | Zubehörsteckdosenrelais | |
| 5 | Nebelschlussleuchtenrelais | |
| 6 | Fensterheberrelais | |
| 7 | Lüfterrelais | |
| 8 | Heckscheibenheizungsrelais | |
Mitsubishi Lancer (2007-2018) – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Lancer ist die Sicherung 13 im Sicherungskasten des Motorraums.
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Relais der Nebelscheinwerfer. |
| 2 | 7.5 | Motorsteuergerät |
| 3 | 20 | Riemenscheiben-Drehzahlsensor;
Motorsteuergerät. |
| 4 | 10 | Hupenrelais und Hupe |
| 5 | 7.5 | Generator |
| 6 | 20 | Scheinwerfer-Spritzsystem |
| 7 | 10 | Klimakompressor-Einheit und Klimakompressor-Kupplungsrelais. |
| 8 | 15 | ETV/Ölkühlerlüfter
(Twin Clutch SST); (außer Fahrzeuge mit Turbolader); ETV (Fahrzeuge mit Turbolader). |
| 9 | 20 | Sicherheitsalarm |
| 10 | 15 | Scheibenwischer-Enteisung |
| 11 | – | – |
| 12 | 30 | Stromanschluss |
| 13 | 10 | Tagfahrlichtrelais und
Tagfahrlicht. |
| 14 | 10 | Scheinwerferbaugruppe (oben: links) |
| 15 | 10 | Scheinwerferbaugruppe (oben: rechts) |
| 16 | 20 | Scheinwerfer (Abblend-/Fernlicht) (links) |
| 17 | 20 | Scheinwerfer (Abblend-/Fernlicht) (rechts) |
| 18 | 10 | Scheinwerfereinheit (niedrig: links) |
| 19 | 10 | Scheinwerferbaugruppe (niedrig: rechts) |
| 20 | 10 | ENG/POWER
(außer Fahrzeuge mit Turbolader); I/C SPRAY (Fahrzeuge mit Turbolader). |
| 21 | 10 | Zündspule Nr. 1 bis 4 |
| 22 | 20 | Beheizter Sauerstoffsensor in der Mitte
im Auspuffrohr; Motorsteuergerät; Motorölregelventil; Abgasreinigungs-Magnetventil; Dampfemissions-Belüftungsmagnetventil; Einspritzdüse Nr. 1 bis 4; Luftstromsensor; Beheizter Sauerstoffsensor und Fahrzeuggeschwindigkeitssensor <M/T>. |
| 25 | Kraftstoffleitungsheizung | |
| 23 | 15 | Kraftstoffpumpenmodul
(außer Fahrzeuge mit Turbolader). |
| 20 | Kraftstoffpumpenmodul
(Fahrzeuge mit Turbolader). |
|
| 24 | 30 | Anlasser |
| 25 | 40 | Ventilhubsteuerung
(außer Fahrzeuge mit Turbolader). |
| 26 | 40 | ABS-Steuerung |
| 27 | 30 | ABS-Steuerung |
| 28 | 30 | Kondensatorlüftermotor;
Kondensatorlüfterrelais und Lüftersteuerungsrelais. |
| 29 | 40 | Kühlerlüftermotor und
Kühlerlüfterrelais |
| 30 | 30 | IOD, Sicherung Nr. 7 bis 9 in der
Kabine. |
| 31 | 30 | Audioverstärker |
| 32 | Diesel | |
| Nummer |
Relais | |
| A-11X | Nebelscheinwerferrelais | |
| A-12X | Hupenrelais | |
| A-13X | Klimakompressor-Kupplungsrelais | |
| A-14X | – | |
| A-15X | CVT-Steuerrelais | |
| A-16X | – | |
| A-17X | Scheinwerferrelais (Fernlicht) | |
| A-18X | Motorsteuerungsrelais
Drosselklappenaktuator. |
|
| A-19X | – | |
| A-20X | Tagfahrlichtrelais | |
| A-21X | Einspritzdüsenrelais | |
| A-22X | – | |
| A-23X | Kondensatorlüfterrelais | |
| A-24X | Steuerrelais | |
| A-25X | Scheinwerferrelais (Abblendlicht) | |
| A-26X | Kühlerlüfterrelais | |
| A-27X | – | |
| A-28X | Lüftersteuerungsrelais | |
| A-29X | – | |
| A-30X | MFI-Relais | |
Sicherungskasten über der Batterie
| Nr. | Ampere [A] | Beschreibung |
| 33 | 120 | Sicherungselement Nr. 37;
Sicherungselement Nr. 34 bis 36. |
| 34 | 80 | Sicherung Nr. 2, 4, 5, 10, 11, 12, 14, 15,
17, 18, 20 und 25 in der Kabine. |
| 35 | 80 | – |
| 36 | 120 | Sicherung Nr. 1 bis 32 im Motorraum;
Scheinwerferrelais (Fernlicht); Scheinwerferrelais (Abblendlicht); MFI-Relais. |
| 37 | 80 | Sicherungselement Nr. 1 und 21, 3, 6, 13,
16, 19 und 22 in der Kabine und ETACS-ECU (ACC 2 Relais und Lüfterrelais). |
Sicherungskastenblock Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Lüftermotor |
| 2 | 15 | Scheinwerfer (Bremslicht);
ETACS-ECU; Oben angebrachtes Bremslicht; Kombiniertes Rücklicht und Getriebeschaltereinheit. |
| 3 | 10 | Nebelschlussleuchte |
| 4 | 30 | ETACS-ECU;
Spritzdüsenmotor; Scheibenwischermotor. |
| 5 | 10 | Datenbus-Anschluss |
| 6 | 20 | ETACS-ECU;
Aktuator der Vordertürverriegelung; Aktuator und Schalter des Kofferraums und Aktuator der Hintertürverriegelung. |
| 7 | 15 | Audiovisuelle Navigationseinheit;
CAN-Box-Einheit; Zentraleinheit; Freisprechmodul; Radio; CD-Player und CD-Wechsler; Hinteres Display; Satellitenradio-Tuner. |
| 8 | 7.5 | Klimaanlagenregler;
Lenksäulenschalter; Kombinierter Computer; ETACS-Regler; Schlüsselerinnerungsschalter; KOS-Regler; Fensterheberrelais; Drahtloses Steuermodul und Empfängerantennenmodul. |
| 9 | 15 | Audiovisuelle Navigationseinheit;
Zentraleinheit; Kombinierter Computer und Schlüsselerinnerungsschalter. |
| 10 | 15 | ETACS-Regler;
Warnblinkanlage. |
| 11 | 15 | Heckscheibenwischer |
| 12 | 7.5 | Klimaanlagenbedienfeld;
Klimaanlagenregler; CVT-Steuerrelais; ABS-Regler; Zentraleinheit; Lenksäulenschalter; Kombinierter Computer; Sitzheizungsrelais; KOS-Regler; Heckscheibenheizungsrelais; Getriebeschaltereinheit; SRS-Regler; Schiebedachmotor-Einheit; Drahtloses Steuermodul und Empfängerantennenmodul. |
| 13 | 15 | Zubehör Presofondo (vorne) und Zigarettenanzünder |
| 14 | 10 | Startschalterkreis |
| 15 | 20 | Schiebedachmotor-Einheit |
| 16 | 10 | Audiovisuelle Navigationseinheit;
CAN-Modul; Seitenspiegel-Set; Radio und CD-Player oder CD-Wechsler; Display hinten und Spiegel-Fernschalter, |
| 17 | 10 | Passagierklassifizierung – Controller |
| 18 | 7.5 | Audiovisuelle Navigationseinheit;
Rückfahrlichtschalter <M/T>; Motorsteuergerät; SRS-Controller; Getriebereichsschalter. |
| 19 | 15 | Zubehör Presofondo (hintere Mittelkonsole) |
| 20 | 30 | Fensterhebermotor vorne (rechts);
Hauptfensterschalter und Heckfensterhebermotor. |
| 21 | 30 | Heckscheibenheizung |
| 22 | 7.5 | Seitenspiegelbaugruppe |
| 23 | 15 | 115 V Stromversorgungszubehör. |
| 24 | 20 25 |
Elektrische Sitze |
| 25 | 30 | Sitzheizung |
| Nummer | Relais | |
| R1 | Lüftermotor | |
Über Mitsubishi Lancer (2000-2018)
Der Mitsubishi Lancer, produziert von 2000 bis 2018, ist ein beliebtes Modell des japanischen Herstellers, das sich durch Zuverlässigkeit und Vielseitigkeit auszeichnet. Dieses Auto war in verschiedenen Karosserievarianten erhältlich, darunter Limousine und Schrägheck, was es für ein breites Spektrum von Kunden attraktiv machte. Der Lancer war mit verschiedenen Motorisierungen ausgestattet, von sparsamen Vierzylindermotoren bis hin zu leistungsstärkeren Turboversionen, die bei Sportfahrern beliebt waren. Dank seines dynamischen Designs und fortschrittlicher Technologien erwarb sich der Mitsubishi Lancer den Ruf eines zuverlässigen und leistungsstarken Fahrzeugs.
Sicherungskastenbelegung Mitsubishi Lancer
Diese Seite zeigt die Sicherungskastenbelegung für das Modell Mitsubishi Lancer, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Anordnung und Funktionen zu kennen.
