Mitsubishi Colt (Z30) (2005-2012) – Sicherungskasten
Mitsubishi Colt (Z30) (2005-2012) – Sicherungsplan
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Colt (Z30) ist die Sicherung 25 im Sicherungskasten des Motorraums.

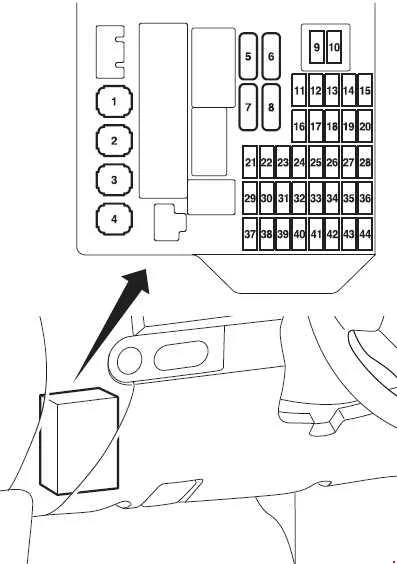

Sicherungskasten
| Nr | Beschreibung | Ampere [A] |
| 1 | Zündschalter | 40 |
| 2 | Elektrisches Fenstersystem | 40 |
| 3 | Kühlerlüfter | 40 |
| 4 | Automatikgetriebe | 40 |
| 5 | Scheibenentfeuchter | 30 |
| 6 | Sitzheizung | 30 |
| 7 | – | – |
| 8 | Heizung | 40 |
| 9 | Radio | 10 |
| 10 | Innenbeleuchtung | 10 |
| 11 | Beheizter Außenspiegel | 7,5 |
| 12 | Elektronisches Steuergerät | 7,5 |
| 13 | Scheibenwischer-Intervall | 20 |
| 14 | Rücklicht (rechts) | 7,5 |
| 15 | Rücklicht (links) | 7,5 |
| 16 | Motor | 20 |
| 17 | Kraftstoffpumpe | 15 |
| 18 | Hupe | 10 |
| 19 | Scheinwerfer (links) | 10 |
| 20 | Scheinwerfer (rechts) | 10 |
| 21 | – | – |
| 22 | – | – |
| 23 | Außenrückspiegel | 7,5 |
| 24 | Nebelschlussleuchte | 7,5 |
| 25 | Zubehörsteckdose | 15 |
| 26 | Heckscheibenwischer | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Blinker | 10 |
| 32 | – | – |
| 33 | Türverriegelung | 15 |
| 34 | Nebelscheinwerfer | 15 |
| 35 | Fernlicht (links) | 10 |
| 36 | Fernlicht (rechts) | 10 |
| 37 | Rückfahrlicht | 7,5 |
| 38 | Motorsteuerung | 7,5 |
| 39 | Zündspule | 10 |
| 40 | Kilometerzähler | 7,5 |
| 41 | Relais | 7,5 |
| 42 | Bremslichter | 15 |
| 43 | Klimaanlage | 7,5 |
| 44 | – | – |
Relais
| Nr | Relais |
|---|---|
| Nr | Relais |
| 1 | Relais elektrische Fensterheber |
| 2 | Relais Hupe |
| 3 | — |
| 4 | Relais Nebelschlussleuchte |
| 5 | Relais Anlasser |
| 6 | Relais Motorsteuerung |
| 7 | — |
| 8 | — |
| 9 | Relais Nebelscheinwerfer |
| 10 | Relais Heizungsgebläse |
| Nr | Relais |
|---|---|
| 11 | — |
| 12 | Relais Getriebesteuerung |
| 13 | Anschluss Zubehörstromversorgung |
| 14 | — |
| 15 | — |
| 16 | Relais Scheibenwischer |
| 17 | Relais beheizbare Heckscheibe |
| 18 | Relais Sitzheizung |
| 19 | Relais Abblendlicht |
| 20 | Relais Fernlicht |
| 21 | — |
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

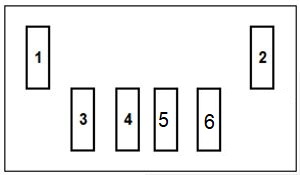

Sicherungsplan
Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 120A | Sicherung/Relaisblock Armaturenbrett |
| 2 | 120А/175A | Lichtmaschine |
| 3 | 40А | ABS/ESP |
| 4 | 60A | Servolenkung |
| 5 | 30A | ABS/ESP |
| 6 | 80A | Sicherung/Relaisblock Armaturenbrett |
Über Mitsubishi Colt (Z30) (2005-2012)
Der Mitsubishi Colt (Z30) ist ein Kompaktwagen, der von 2005 bis 2012 produziert wurde. Dieses Modell ist bekannt für seine Zuverlässigkeit und Praktikabilität, was es bei Stadtfahrern beliebt macht. Der Colt (Z30) bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die von 1,1 bis 1,5 Litern reichen. Dank seiner Kompaktheit und effizienten Raumnutzung ist er ideal für Fahrten in der Stadt und bietet gleichzeitig ausreichend Komfort und Sicherheit für die Passagiere. Das Fahrzeug ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die seine Attraktivität auf dem Markt erhöhen.
Sicherungsplan Mitsubishi Colt (Z30)
Diese Seite zeigt den Sicherungsplan für den Mitsubishi Colt (Z30), der für die ordnungsgemäße Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter dem Armaturenbrett und im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
