Mitsubishi Colt 5 (1994-2002) – Sicherungskasten
Sicherungs- und Relaisplan – Mitsubishi Colt 5
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 und 2002.
Position des Sicherungskastens im Armaturenbrett

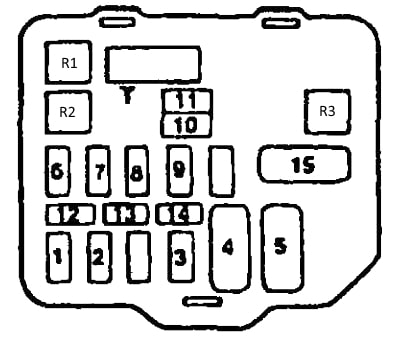

Sicherungskasten
Befindet sich unter dem Armaturenbrett links, für Fahrzeuge mit Linkslenkung.
Beschreibung
| 1 | Relais 10A |
| 2 | Zigarettenanzünder 15A |
| 3 | 10A Blinker |
| 4 | Warnblinkanlage 25A |
| 5 | 25A Beheizbare Heckscheibe |
| 6 | 20A Scheibenwischer |
| 7 | 10A Rückfahrscheinwerfer |
| 8 | 20A Zentralverriegelung |
| 9 | 10A Armaturenbrett |
| 10 | 10A Sitzheizung |
| 11 | 20A Schiebedach |
| 12 | Reserve |
Relais
- Heizungsrelais
- Relais für beheizbare Heckscheibe
- Relais für Blinker und Warnblinkanlage
Relaiskasten
Kann neben dem Sicherungskasten montiert werden oder ein oder mehrere Elemente separat montiert werden:
- Relais für elektrische Fensterheber
- Relais für beheizbare Heckscheibe
- Steuergerät für Zentralverriegelung
- Relais für Nebelscheinwerfer
Sicherungskasten im Motorraum

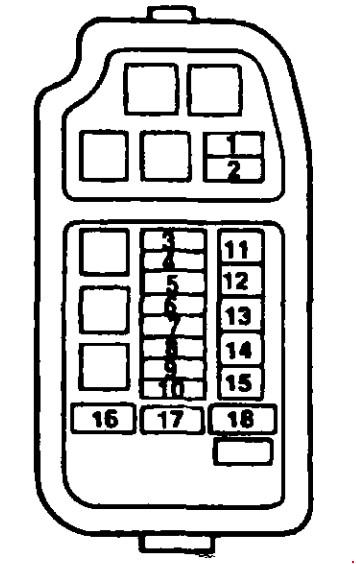

Hauptkasten
Befindet sich links neben der Batterie.
Beschreibung
| 1 | 15A Bremslicht |
| 2 | Alarm 10A |
| 3 | 15A Diebstahlschutzleuchten |
| 4 | 10A Seitenlichter |
| 5 | 10A Seitenlichter |
| 6 | Klimaanlage 10A |
| 7 | 10A Nebelscheinwerfer |
| 8 | 10A Hupe |
| 9 | Radio 10A |
| 10 | 10A Innenbeleuchtung |
| 11 | 20A Motordiagnose |
| 12 | 30A Elektrische Fensterheber |
| 13 | 30A Kühlerlüfter |
| 14 | Scheinwerfer 40A |
| 15 | 30A Zündung |
| 16 | Sicherung 60A |
| 17 | Klimaanlage 25A |
| 18 | Generator 100A |
Relais
- A – Motorsteuerungssystem mit Relais
- B – Anlasserrelais
- C – Lüfterrelais
- D – Scheinwerferrelais
- E – Positionsleuchtenrelais
- F – Signalrelais
- G – Nebelscheinwerferrelais

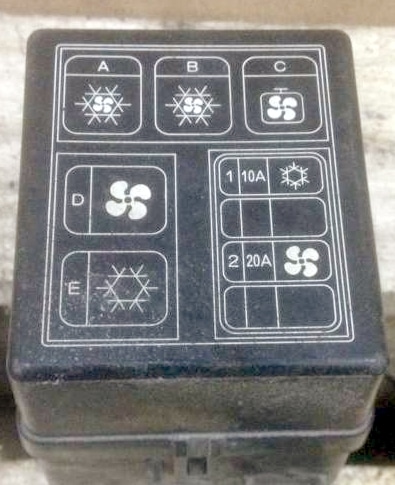

Zusätzlicher Kasten
Sicherungen und Relais sind für das Klima- und Heizungssystem zuständig.
Über Mitsubishi Colt 5 (1994-2002)
Der Mitsubishi Colt 5, hergestellt von 1994 bis 2002, ist ein Kompaktwagen, der sich aufgrund seiner Zuverlässigkeit und seines sparsamen Betriebs großer Beliebtheit erfreute. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter als dreitüriger und fünftüriger Schrägheck. Unter der Motorhaube konnten verschiedene Motoren verbaut sein, von kleineren Benzinern mit 1,3 Litern Hubraum bis hin zu leistungsstärkeren 1,6-Liter-Motoren. Dank seiner Kompaktheit und einfachen Handhabung war der Colt 5 ein ideales Fahrzeug für den Stadtverkehr und bot auch auf längeren Fahrten ausreichend Komfort.
Sicherungskastenplan Mitsubishi Colt 5
Diese Seite zeigt den Sicherungskastenplan für den Mitsubishi Colt 5, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
