Sicherungs- und Relaisplan – Mercedes-Benz E-Klasse W123

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985.

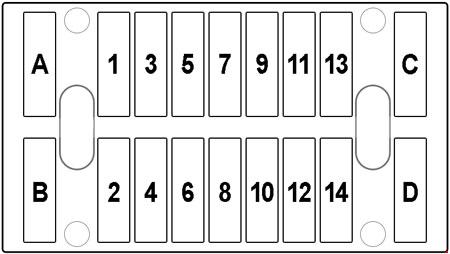

Sicherungskasten

Nummer	Stromstärke [A]	Beschreibung
A	16	Fensterheber (vorne rechts/hinten links)
b	16	Fensterheber (vorne links/hinten rechts)
C	16	Zusatzlüfter, Motorrestwärme  (123 545  ?? 00)
	25	Zusatzlüfter, Standheizung, Motorrestwärme  (123 545  ?? 00)
D	16	Schiebedach
1	8	Stand- und Schlussleuchte rechts, Kennzeichen-/Instrumenten-/Warnblinkschalter-/Heizungs- und Lüftungsregelung (Hebelschalter/Blinker/Radio elektronisch) Beleuchtung, Scheinwerferreinigungsanlage  (123 545: 0200, 0500) , Seitenmarkierungsleuchten (123 545 0100 ) , akustisches Warnsignal  (123 545: 0400, 0800)
2	8	Uhr, Kofferraumbeleuchtung, Diagnose, Innenleuchte vorne und hinten, Warnsystem, Warnmonitor Klemme 5/SF, automatische Antenne, Verriegelung der Sitzlehne des Schaltventils, beleuchteter Kosmetikspiegel, Bremsleuchte links und rechts  (123 545 0100) , Radio elektronisch, Relais II Fensterheber Klemme 86+87  (123 545: 0200, 0500)
3	8	Stand- und Fernlicht links
4	8	Zigarettenanzünder , Handschuhfachbeleuchtung, Radio, Außenspiegel  (123 545: 0800, 1100)
	16	Sitzheizung vorne, Zigarettenanzünder, Innenraumbeleuchtung, Radio, Außenspiegel  (123 545: 0800, 1100)

5	8	123 545 0100: Klimakompressorschalter, Leerlaufdrehzahlstabilisierung Überdruckventil 123 545: 0200, 0500:  Nebelscheinwerfer 123 545  ?? 00: Nebelscheinwerfer, Nebelschlussleuchten
6	16	Scheibenwischer und -waschanlage, optische Hupe, Scheinwerferreinigungsanlage Relaisgruppe  (123 545: 0200, 0500)
7	8	Fernlicht rechts, Fernlichtblinker  (123 545: 0100, 0200)
8	16	Lüftermotor, Klimakompressor, Umschaltventil, Leerlaufdrehzahlstabilisierung  (123 545: 0400, 0500, 0600, 0800) , Klimaanlagensteuerung Umwälzpumpe  (123 545: 0400, 0500) , Motorrestwärme  (123 545  ?? 00) 123 545: 0100, 0200: Beheizbare Heckscheibe
	25	123 545: 0100, 0200: Beheizbare Heckscheibe, beheizbare Heckscheibe 123 545  ?? 00: Klimaanlage, Lüftermotor, Klimakompressor, Leerlaufdrehzahlstabilisierung Umschaltventil, Klimaanlagensteuerung Umwälzpumpe, Motorrestwärme
9	8	Fernlicht links, Fernlichtblinker  (123 545: 0400, 0500, 0600, 0800, 1100)
10	16	Beheizbare Heckscheibe, Standheizung hinten  (123 545: 1100,  ?? 00) , Lüftermotor mit elektromagnetischer Kupplung  (123 545: 0400, 0500,  ?? 00) 123 545: 0100, 0200: Lüftermotor
	25	123 545: 0100, 0200: Sitzheizung hinten, Heckscheibenheizung, Standheizung hinten  (123 545: 1100,  ?? 00) , Lüftermotor mit elektromagnetischer Kupplung  (123 545: 0400, 0500,  ?? 00)
11	8	Abblendlicht rechts, Nebelscheinwerfer
12	8	Bremslichtlampe, Blinker, Instrumentengruppe, Tempomat, Klemme 86 Relais Fensterheber, Drehzahlmesser, Klemme 86 Relais Zusatzlüfter  (123 545: 0100, 0200, 0400) , Steuergerät/Heizwasserventil für Klimaanlage  (123 545 0400) , Leerlaufdrehzahlstabilisierung Umschaltventil  (123 545 0200) , Klimakompressor  (123 545 0200) , Relais II Fensterheber Klemme 87 und  (123 545: 0200, 0500) , Klimaanlage  (123 545  ?? 00)
13	8	Abblendlicht links
14	8	Ersatzlampe, Klemme 8/15 Überwachungssystem, Emissionskontrolle, Hupe, Hörner, Überlastschutz, Automatikgetriebe, Klemme 86 Relais Zusatzlüfter, Steuergerät/Wasserpumpe/e Ventil für Heizwasser Klimaanlage, Vergaserheizung  (123 545: 0100, 0200,  ?? 00) , Klemme 15 Motorrestwärme  (123 545  ?? 00) , Außentemperaturanzeige  (123 545  ?? 00) , Schwimmerkammer-Entlüftungsventil  (123 545  ?? 00) , Leerlaufunterbrechung – Abschaltventile

Über Mercedes-Benz E-Klasse W123 (1976-1985)

Die Mercedes-Benz E-Klasse W123, hergestellt von 1976 bis 1985, ist eines der ikonischsten Modelle der Marke. Dieses Auto zeichnet sich durch seine robuste Bauweise, Zuverlässigkeit und Komfort aus, was es bei Liebhabern klassischer Fahrzeuge beliebt macht. Der W123 war in verschiedenen Karosserievarianten erhältlich, darunter Limousine, Kombi und Coupé. Er bot eine breite Palette von Motoroptionen, einschließlich Benzin- und Dieselmotoren, die von 2,0-Liter-Vierzylindern bis zu 3,0-Liter-Sechszylindern reichten. Dieses Modell war bekannt für seine lange Lebensdauer und sein hohes Sicherheitsniveau, was zu seiner weltweiten Popularität beitrug.

Sicherungskastenplan Mercedes-Benz E-Klasse W123

Diese Seite zeigt den Sicherungskastenplan für die Mercedes-Benz E-Klasse W123, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Motorraum, in der Nähe der Batterie, und ein weiterer kann unter dem Armaturenbrett angebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Funktionalität des Fahrzeugs gewährleistet, daher ist es wichtig, seine Konfiguration und korrekte Verwendung zu kennen.
