Mercedes-Benz S-Klasse W220 (1998-2005) – Sicherungskasten
Mercedes-Benz S-Klasse W220 (1998-2005) – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Mercedes S-Klasse W220 (1998-2005) ist Sicherung 1 im Sicherungskasten im Motorraum und 86 im Innenraum.

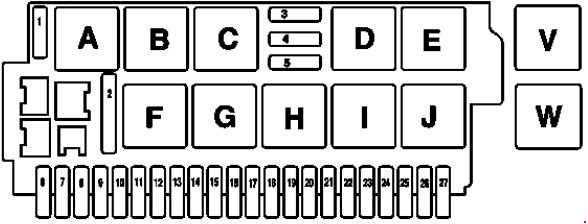

Sicherungskasten und Relais im Motorraum links
| Nr. | Ampere [A] | Beschreibung |
| 1 | 40 | Relais für Scheibenwischer-Parkheizung;
Sonderausführung: Nicht verwendet. |
| 2 | 50 | Relais Hochdruck- und Rücklaufpumpe |
| 3 | 15 | Lenkradeinstellung, längs:
Mit Relais 1, Längseinstellung Mit Relais 2, Längseinstellung |
| 4 | 15 | Lenkradeinstellung, vertikal:
Relais S 1, Höheneinstellung Relais S 2, Höheneinstellung. |
| 5 | 40 | Relais für Scheibenwischer Ein- und Ausschalten |
| 6 | 7,5 | bis 31.8.02:
Schalter Heizungsunterstützung; ab 1.9.02: Nicht verwendet. |
| 5 | Sonderausführung:
Hydraulische Bremse |
|
| 7 | 7,5 | Sonderausführung:
2. Drehstromgenerator |
| 8 | 40 | Sonderausführung:
Hydraulische Bremse |
| 9 | 30 | bis 31.8.03:
Gültig für Luftfederung: AIRmatic mit ADS-Steuergerät; Gültig für Active-Body-Control (ABC): ABC-Steuergerät; Sonderausführung: ADS, Fahrwerksregelung |
| 20 | ab 1.9.03:
Gültig für Luftfederung: AIRmatic mit ADS-Steuergerät; Gültig für Active-Body-Control (ABC): ABC-Steuergerät. |
|
| 10 | 15 | Sonderausführung:
Scheibenwaschwasserpumpe; Scheibenwaschwasserpumpe; Kreis 15; Steckverbinderdichtung; Zündspulen; |
| 11 | 15 | bis 31.8.02:
Zigarettenanzünder vorne mit Aschenbecherbeleuchtung |
| 5 | ab 1.9.02:
Spannungstrennstelle VICS X137 |
|
| 12 | 7,5 | bis 31.8.02:
Fahrzeugsensitiver Sensor Gurtstraffer ab 1.9.02: Nicht verwendet Sonderausführung: Seitenairbag-Sensor links und Frontairbag; Seitenairbag-Sensor rechts und Frontairbag. |
| 13 | 40 | Steuergerät Vordertür links |
| 14 | 5 | Sonderausführung:
Hydraulische Bremse |
| 15 | 40 | Sonderausführung:
Hydraulische Bremse |
| 16 | 7,5 | Bremslichtschalter |
| 17 | 7,5 | C215:
Fahrzeugsensitiver Sensor für Gurtstraffer |
| 18 | 5 | Betrifft CTEL tragbar (D2B) D-Netz (vor Einbau):
Anschluss tragbares CTEL; Betrifft MB D-Netz Telefon (D2B): D2B-Schnittstelle für fest eingebautes Telefon; Betrifft MB D-Netz Telefon (D2B) mit Tele Aid Notrufsystem: TELE AID Steuergerät; Betrifft MB D-Netz Telefon (D2B) mit E-Call Notrufsystem: Festeinbau D2B-Schnittstelle; Steuergerät mit Frequenzschalter; Notrufsteuergerät. |
| 19 | 5 | bis 31.8.02:
Nicht verwendet; ab 1.9.02: Notspannungsaufroller vorne links (W220); Notspannungsaufroller vorne rechts (W220). |
| 7,5 | Sonderausführung:
Kombiinstrument |
|
| 20 | 5 | bis 31.8.02:
Kombiinstrument; Datenanschlussstecker ab 1.9.02: Nicht verwendet. |
| 7,5 | Sonderausführung:
Diagnosekabel-Steckverbinderdichtung; Kombiinstrument; Datenanschlussstecker; Trennstelle; Kompakter Kabelbaum / Diagnosemodul II, Armaturenbrett; Zwischenstecker; Diagnosekabelbaum / Rückleuchten 16-polig; Messstecker; Datenanschlussstecker. |
| 21 | 5 | bis 31.8.02:
Blinkerset; ab 1.9.02: Nicht verwendet. |
| 7,5 | Sonderausführung:
Blinkerset |
|
| 22 | 5 | bis 31.8.02:
Blinkerset |
| 15 | ab 1.9.02:
Steuergerät, Anzeige und Bedienung COMAND |
|
| 7,5 | ab 1.9.03; Japanische Version:
Steuergerät, Anzeige und Bedienung COMAND; Sonderausführung: Blinkerset. |
|
| 23 | 10 | bis 31.8.02:
Klimaanlage: AAC [KLA] Steuer- und Regelmodul; Umwälzpumpe; Doppelventil links; Doppelventil rechts. |
| 7,5 | ab 1.9.02 bis 31.8.03:
TV-Tuner; ab 1.9.02: Anzeige- und Bedienmodul; CD-Player mit Heckdisplay und Wechsler (im Kofferraum). |
|
| 24 | 10 | bis 31.8.02:
Diagnosestecker |
| 20 | ab 1.9.02:
Audio-Gateway-Steuergerät |
|
| 10 | Sonderausführung:
Diagnosekabel-Steckverbinderdichtung: Blinkerset; Datenanschlussstecker; Trennstelle; Kompakter Kabelbaum / Diagnosemodul II, Armaturenbrett; Zwischenstecker; Diagnosekabelbaum / Rückleuchten 16-polig; Messstecker; Datenanschlussstecker. |
|
| 25 | 25 | bis 31.8.02:
Nicht verwendet; ab 1.9.02: Audioverstärker. |
| 10 | Sonderausführung:
Schutzmodul |
|
| 26 | 10 | bis 31.8.02:
Zentrales Obersteuergerät; ab 1.9.02: Nicht verwendet. |
| 27 | – | – |
| Relais |
||
| A | Relais für Scheibenwischer-Parkheizung |
|
| B | Relais für Klemme 15 | |
| C | Relais für Klemme 15R | |
| D | Relais Lenksäulenverstellung vor/zurück 1 | |
| E | Relais Lenksäulenverstellung vor/zurück 2 | |
| F | Relais Hochdruck- und Rücklaufpumpe | |
| G | Relais Scheibenwischer Stufe 1 und 2 | |
| H | Relais Scheibenwischer Ein- und Ausschalten | |
| I | Relais Lenksäulenhöhenverstellung 1 | |
| J | Relais Lenksäulenhöhenverstellung 2 | |
| V | Sonderausführung:
Relais Hydraulikgruppe Bremskraftverstärker |
|
| W | Sonderausführung:
Relais Sicherheit Hydraulikgruppe Bremskraftverstärker |
|
Sicherungskasten und Relais im Motorraum rechts
| Nummer | Ampere [A] | Beschreibung |
| 28 | 15 | Hupenrelais |
| 29 | 20 | Motorelektronik / Fahrwerksrelais |
| 10 | Sonderausführung:
Motorelektronik / Fahrwerksrelais |
|
| 30 | 20 | Motorelektronik / Fahrwerksrelais |
| 31 | 40 | Luftpumpenrelais |
| 32 | 40 | Luftkompressorrelais |
| 33 | 40 | Heizungssysteme Umlufteinheit |
| 60 | Sonderausführung:
Elektrischer Sauggebläse |
|
| 34 | 5 | bis 31.8.02:
Traktionssystem-Steuergerät: Steuergerät für ESP, SPS und BAS (Elektronisches Stabilitätsprogramm (ESP), Geschwindigkeitsabhängige Lenkunterstützung (SPS), Bremsassistent (BAS)). |
| 10 | ab 1.9.02:
Traktionssystem-Steuergerät: Steuergerät ESP, SPS und BAS (Elektronisches Stabilitätsprogramm (ESP), Geschwindigkeitsabhängige Lenkunterstützung (SPS), Bremsassistent (BAS)). |
|
| 35 | – | bis 31.8.02:
Nicht verwendet |
| 15 | ab 1.9.02:
Gültig für Lenkradheizung: DC/DC-Wandler-Steuergerät. |
|
| 40 | Sonderausführung:
Heizungssysteme Umlufteinheit; Lüfterregler; Lüftermotor. |
|
| 36 | 7,5 | Distronic:
DTR-Steuergerät. |
| 37 | 15 | ETC [EGS] Steuergerät;
Elektronisches Wählhebel-Steuergerät; Elektrisches VGS-Steuergerät. |
| 38 | 5 | USA-Version:
Kofferraum-Innentaste (KIT) |
| 39 | 40 | Steuergerät Vordertür rechts |
| 40 | 10 | Für Xenonlicht:
Steuergerät Leuchtweitenregulierung |
| 41 | 20 | Mit Standheizung:
STH-Funkempfänger; STH-Heizung (C215); STH-Heizung oder Zusatzheizung (W220). |
| 42 | 20 | Relais Zusatzluftaggregat;
Sonderausführungen: Relais Getriebeöl-Lüftermotor; Motoröl-Lüftergruppe: Temperaturschalter (100 °C). |
| 43 | 25 | Nur Dieselmotor:
CDI-Steuergerät Sicherung vorne rechts und Relaismodul Kraftstoffpumpenrelais (nur OM648) |
| 44 | 7,5 | OM613:
CDI-Steuergerät Sammelrohrheizung, Sicherung vorne rechts und Relaismodul. |
| 10 | OM628:
CDI-Steuergerät; Startrelais, Sicherung vorne rechts und Relaismodul; Motor und elektrischer AC-Sauggebläse mit integrierter Steuerung; Ladeluftkühler-Umwälzpumpe; OM648: CDI-Steuergerät; CDI-Relais; AAC mit integrierter Zusatzlüftermotorsteuerung. |
|
| 45 | – | – |
| 46 | 5 | mit Active-Body-Control (ABC):
ABC-Steuergerät; mit Luftfederung: AIRmatic mit ADS-Steuergerät. |
| 47 | 10 | Multifunktionssensor AAC
Steuergerät Motorlüftersteckdose Multifunktionssensor automatische Klimaanlage (funktioniert mit Rechtslenker) Kühlmitteltemperaturschalter (100 °C) |
| 7,5 | Sonderausführung:
Multifunktionssensor |
|
| 48 | 7,5 | M112 / 113; bis 31.8.02:
Steuergerät Sauggebläse; M137; bis 31.8.02: Motor und elektrischer AC- Abluftgebläse mit integrierter Steuerung Sonderausführung: Steuergerät Abluftgebläse. |
| 49 | 15 | Zündspule (T1 / 1) und (T1 / 8);
Entstörkondensator. |
| 7,5 | Sonderausführung:
Steuergerät Abluftgebläse |
|
| Relais |
||
| K. | Motorelektronik / Rahmenrelais |
|
| L | Startrelais | |
| M | Gilt nur für Diesel: CDI-Relais | |
| N | Relais Sekundärluftpumpe | |
| O | Luftkompressorrelais | |
| P. | Hupenrelais | |
| V | Sonderausführung:
Relais Hydraulikgruppe Bremskraftverstärker |
|
| W | Sonderausführung:
Relais Sicherheit Hydraulikgruppe Bremskraftverstärker. |
|
Sicherungskasten und Relais im Heck
| Nr. | Ampere [A] | Beschreibung |
| 50 | 10 | Relais Heckscheibenrollo |
| 51 | 5 | Relais Abschleppsensor |
| 52 | 30 | Relais Kraftstoffpumpe |
| 53 | 50 | Relais Heckscheibenheizung |
| 54 | 10 | Steuergerät Anhängererkennung;
Sonderausführung: Automatisches Brandwarn- und Abschaltsystem. |
| 55 | 25 | Anhängeranschlussdose (13-polig) |
| 30 | Sonderausführung:
PAS und spezielles Signalsystem |
|
| 56 | 30 | Steuergerät Anhängererkennung |
| 40 | Sonderausführung:
Hydraulischer Fensterhebermechanismus |
|
| 57 | 25 | Betrifft Fernentriegelung Kofferraum (HDFS):
Relais Kofferraumdeckel öffnen; Relais Kofferraumdeckel schließen; Hydraulikpumpe für Fernschließung Kofferraum; Sonderausführung: Nicht verwendet. |
| 58 | 7,5 | Keyless Go:
Keyless Go Steuergerät; Antenne für Vordertür links; Keyless Go Antenne für linke Tür (W220); Keyless Go Antenne links (C215); Keyless Go Antenne für Vordertür rechts; Keyless Go Antenne für rechte Tür (W220); Keyless Go Antenne für rechte Tür (C215); Keyless Go Elektromagnet für Vordertür links; Keyless Go Elektromagnet für Hintertür links (W220); Keyless Go Elektromagnet für Vordertür; Elektromagnet für Hintertür rechts (W220); Sonderausführung: Automatisches Brandwarn- und Abschaltsystem. |
| 59 | 30 | Taxi-Version:
Multifunktionsfahrzeug-Steuergerät (SVMCM); Sonderausführung: PAS MCS. |
| 60 | 7,5 | bis 31.8.02:
Nicht verwendet ab 1.9.02: Spannungstrennstelle Navigationsprozessor VICS; Antennenverstärkermodul Heckscheibe. |
| 61 | 15 | bis 31.8.02:
Radio; Antennenverstärkermodul Heckscheibe; CD-Player mit Wechsler (im Kofferraum); Steuer-, Anzeige- und Bedienmodul COMAND; Telefonkreisstecker; TV-Tuner 15C; Videodecoder; Überlastrelais, Kreis 15; Navigationsprozessor; Verkehrsdatenrekorder. |
| 7,5 | ab 1.9.02:
Freisprecheinrichtung Steuergerät; Sprachsteuerungssystem Steuergerät; Anschließbarer CTEL-Stecker; E-Call Steuergerät; Telefon-Sende-/Empfangsgerät, D2B; Telefonhörer-Wahlschalter, vorne und hinten (W220); CTEL-Schnittstelle; CTEL-Kompensator; Telefonschnittstelle; Telefon-Sende-/Empfangsgerät und TELE AID, D2B; Telekommunikations-Steuergerät (ab 1.9.03); Bluetooth-Modul (ab 1.9.03); Telefonhörer hinten (ab 1.9.03 W220); E-Netz-Kompensator (ab 1.9.03); Bedienung und Anzeige Heckdisplay (ab 1.9.03); GPS-Sicherungskasten-Steuergerät (ab 1.6.04); Universelle tragbare CTEL-Schnittstelle (UPCI [UHI]) Steuergerät (ab 1.6.04); Notrufsystem-Steuergerät (ab 1.6.04); Sonderausführung: Nicht verwendet. |
|
| 62 | 20 | Pneumatisches System mit angeschlossenen Funktionen;
ATA-Neigungssensor (Sonderausführung). |
| 63 | 7,5 | bis 31.8.02:
D2B-Schnittstelle für fest installierten Sender; CTEl-Telefonempfänger, wenn Notrufsystem (TELE AID) installiert ist; Sprachsteuerungssystem-Steuergerät, wenn Notrufsystem (TELE AID) installiert ist, Verkehrsdatenrekorder. |
| 30 | ab 1.9.02:
Pneumatische Pumpe für dynamische Sitzsteuerung |
|
| 64 | 7,5 | bis 31.8.02:
Steuer-, Anzeige- und Bedienmodul COMAND; Antennenverstärkermodul Heckscheibe. |
| 25 | ab 1.9.02:
Regler für Vordersitzverstellung links mit Memory. |
|
| 5 | Sonderausführung:
D2B-Schnittstelle für fest installiertes Telefon; D2B-Schnittstelle für tragbares Mobiltelefon. |
| 65 | 5 | Sonderausführung:
D2B-Schnittstelle für tragbares Mobiltelefon. |
| 66 | 25 | bis 31.8.02:
Audioverstärker; ab 1.9.02: Regler für Vordersitzverstellung rechts mit Memory. |
| 7,5 | Sonderausführung:
Innenbeleuchtung mit Kardangelenk |
|
| 67 | 25 | Steuergerät Rücksitze (nicht für C215) |
| 68 | 15 | Steuergerät Klimaanlage hinten;
Absperrventil Kühlmittel AC hinten; Heizungssystem-Stromversorgungsgruppe hinten; Umwälzpumpe; Doppelventil links; Doppelventil rechts. |
| 69 | 15 | Betrifft Klimaanlage hinten:
Steuergerät Klimaanlage hinten. |
| 70 | 10 | Steuergerät Reifendrucküberwachung |
| 71 | 25 | bis 31.8.02:
Steuergerät Vordersitzverstellung links mit Memory |
| 40 | ab 1.9.02:
Notspannungsaufroller Vordersitz links |
|
| 72 | 40 | Steuergerät hinten (C215);
Steuergerät Hintertür links (W220). |
| 73 | 25 | bis 31.8.02:
Steuergerät Vordersitzverstellung rechts mit Memory |
| 40 | ab 1.9.02:
Notspannungsaufroller Vordersitz rechts |
|
| 74 | 40 | Steuergerät hinten (C215);
Steuergerät Hintertür rechts (W220). |
| 75 | 10 | Mit Parktronic-System:
PTS-Steuergerät |
| 76 | 15 | Lüfter an der Rückseite des Sitzes |
| 77 | 40 | Steuergerät Bedienfeld aufgehängt |
| Relais | ||
| Q | Relais Heckscheibenrollo | |
| R | Relais Anhängerkupplungssensor | |
| S | Relais Kreis 15 | |
| T | Relais Kraftstoffpumpe | |
| U | Relais Heckscheibenheizung | |
Sicherungskasten im Innenraum
Sicherungskasten im Armaturenbrett (Linkslenker rechts oder Beifahrer und Rechtslenker links oder Beifahrer).
| Nummer | Ampere [A] | Beschreibung |
| 78 | 7,5 | Warnsignal mit Zusatzbatterie;
Lenksäulenmodul; EIS-Steuergerät; ME-SFI-Steuergerät. |
| 79 | 5 | Blinkerset |
| 80 | 10 | Steuergerät oberes Bedienfeld |
| 81 | 10 | Datenverbindungsstecker |
| 82 | 10 | AAC [KLA] Steuer- und Managementeinheit;
Heizsystem-Versorgungseinheit. |
| 83 | 10 | Zentrales Türsteuergerät |
| 84 | 5 | Blinkerset;
Datenverbindungsstecker. |
| 85 | 5 | Blinkerset |
| 86 | 15 | Vorderer Zigarettenanzünder
mit Aschenbecherbeleuchtung. |
Sicherungskasten und Relais auf der rechten Seite vor dem Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 87 | 20 | Motronic Relais |
| 88 | 20 | Motronic Relais |
| 89 | – | – |
| 90 | 10 | Ladeluftkühler-Umwälzpumpe |
| 91 | 10 | ab 1.9.03:
Intank-Kraftstoffpumpe |
| Relais | ||
| V | Motronic Relais | |
| W | Ladeluft-Relais | |
| X | Kraftstoffpumpenrelais im Tank | |
Über den Mercedes-Benz S-Klasse W220 (1998-2005)
Der Mercedes-Benz S-Klasse W220, produziert von 1998 bis 2005, ist eine Luxuslimousine, die den Höhepunkt von Komfort und Technologie ihrer Zeit darstellt. Dieses Modell zeichnet sich durch ein elegantes Design und fortschrittliche Technologien aus, die ein außergewöhnliches Fahrerlebnis garantieren. Der W220 bietet eine breite Palette von Motoroptionen, einschließlich Benzin- und Dieselmotoren mit verschiedenen Leistungen, sodass Kunden die Variante wählen können, die ihren Bedürfnissen am besten entspricht. Der Innenraum des Fahrzeugs ist mit modernsten Elementen wie Ledersitzen, einem fortschrittlichen Soundsystem und einer Vielzahl von Sicherheitsfunktionen ausgestattet, die maximalen Schutz der Passagiere gewährleisten.
Sicherungskasten-Diagramm Mercedes-Benz S-Klasse W220
Diese Seite zeigt das Sicherungskasten-Diagramm für den Mercedes-Benz S-Klasse W220, das für die ordnungsgemäße Wartung und Diagnose der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Innenraum, unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Das Sicherungskasten-Diagramm bietet einen Überblick über die Position und Funktion jeder Sicherung, was die Identifizierung und Behebung von Problemen erleichtert.
