Mercedes-Benz S-Klasse A217/C217/W222 (2014-2019…) – Sicherungskasten
Mercedes-Benz S-Klasse A217/C217/W222 (2014-2019…) – Sicherungskastenbelegung
Baujahr: 2014, 2015, 2016, 2017, 2018, 2019
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes S-Klasse C217 (2014-2018) ist die Sicherung 460 im Sicherungskasten (hinten).

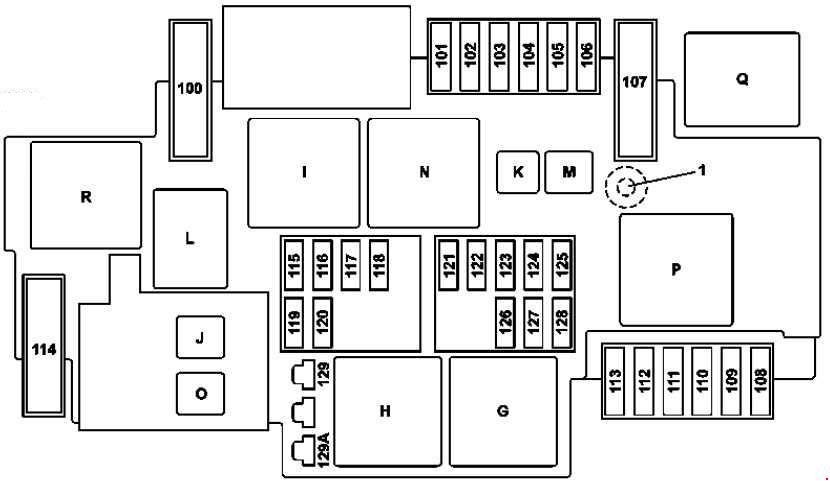

Sicherungskasten und Relais im Motorraum
| Nummer | Beschreibung | Stromstärke [A] |
| 100 | Hybrid:
Vakuumpumpe |
40 |
| 101 | Verbindungsstelle, Stromkreis 87/2 | 15 |
| 102 | Verbindungsstelle, Stromkreis 87/2 | 20 |
| 103 | Stecker, Stromkreis 87M4 | 15 |
| 104 | Stecker, Stromkreis 87M3 | 15 |
| 105 | Gültig für Getriebe 722.9:
Steuergerät Getriebe-Zusatzölpumpe |
15 |
| 106 | Standheizung Scheibenwischer | 25 |
| 107 | Betrifft Motoren 277, 279:
Elektrischer Anschluss Anlasser/Luftpumpe |
60 |
| 108 | Wichtig für dynamischen LED-Scheinwerfer SAE für Rechtsverkehr oder dynamischen LED-Scheinwerfer ::
Optische Gruppe vorne links; Optische Gruppe vorne rechts; Wichtig ohne dynamischen LED-Scheinwerfer SAE für Rechtsverkehr oder dynamischen LED-Scheinwerfer :: Optische Gruppe vorne rechts. |
20 |
| 109 | Scheibenwischermotor | 30 |
| 110 | Gültig für Code SAE dynamischer LED-Scheinwerfer für Rechtsverkehr oder dynamischer LED-Scheinwerfer ::
Frontscheinwerfer links; Frontscheinwerfer rechts; Gültig ohne dynamischen LED-Scheinwerfer SAE für Rechtsverkehr oder dynamischen LED-Scheinwerfer :: Frontscheinwerfer links. |
20 |
| 111 | Anlasser | 30 |
| 112 | Sicherungs- und Relaismodul Motor | 5 |
| 113 | Reserve | – |
| 114 | AIRmatic Kompressor | 40 |
| 115 | Hupe links Hupe rechts | 15 |
| 116 | Hybrid:
Relais Vakuumpumpe |
5 |
| 117 | Reserve | – |
| 118 | Hybrid:
Steuergerät Elektronisches Stabilitätsprogramm |
5 |
| 119 | Verbindungsstelle Stromkreis 87 / C2 | 15 |
| 120 | Verbindungsstelle Stromkreis 87 / C1 | 7,5 |
| 121 | Elektronische Steuereinheit für das Stabilitätsprogramm | 5 |
| 122 | Hybrid:
Relais HYBRID. |
5 |
| 123 | Steuergerät Nachtsicht-Assistent | 5 |
| 124 | Hybrid:
Elektrischer Anschluss Kabine und Motorraum. |
5 |
| 125 | Steuergerät vorderes SAM | 5 |
| 126 | Antriebsstrangsteuerung;
Gültig für Dieselmotor: CDI-Steuergerät; Gilt für Benzinmotor: ME-SFI [ME] Steuergerät. |
5 |
| 127 | Reserve | – |
| 128 | Außenlichtschalter | 5 |
| 129A | Hybrid:
Anlasserstromkreis 50 Relais |
30 |
| 129B | Gültig außer Hybrid:
Relais 50 Anlasserstromkreis |
30 |
| Relais | ||
| G | Relais 15 im Motorraum | |
| H. | Relais 50 Anlasser | |
| I | Relais Vakuumpumpe Bremse | |
| J | Hybrid:
Relais HYBRID |
|
| K. | Relais Getriebeölpumpe | |
| L | Hupenrelais | |
| M | Relais Heizung in Scheibenwischer-Standposition | |
| N | Relais Stromkreis 87 M. | |
| O | Gültig außer Hybrid:
Relais 15 Anlasserstromkreis |
|
| P. | Relais Sekundärlufteinblasung | |
| Q | Hybrid:
Relais Vakuumpumpe |
|
| R | Relais AIRmatic | |

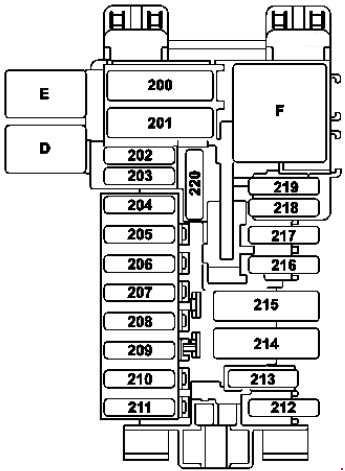

P Sicherungstafel Armaturenbrett
| Nummer | Beschreibung | Stromstärke [A] |
| 200 | Steuergerät vorderes SAM | 40 |
| 201 | Steuergerät vorderes SAM | 40 |
| 202 | Warnsirene | 5 |
| 203 | W222:
Fahrersitzheizungssteuerung |
30 |
| 204 | Diagnosestecker | 5 |
| 205 | Elektronisches Zündsteuergerät | 7,5 |
| 206 | Analoguhr | 5 |
| 207 | Klimaanlagensteuergerät | 20 |
| 208 | Kombiinstrument | 7,5 |
| 209 | Bedienfeld Klimaanlage vorne | 5 |
| 210 | Steuergerät Blinker-Modul | 10 |
| 211 | Reserve | – |
| 212 | Reserve | – |
| 213 | Elektronische Steuereinheit für das Stabilitätsprogramm | 25 |
| 214 | Reserve | – |
| 215 | Reserve | – |
| 216 | Reserve | – |
| 217 | Japanische Version:
Steuergerät für Kurzstreckenkommunikation |
5 |
| 218 | Zusätzliches Steuergerät für das Haltesystem | 5 |
| 219 | Steuergerät Gewichtserkennungssystem (WSS);
Belegungserkennung Beifahrersitz vorne und ACSR. |
5 |
| 220 | Relais MAGIC VISION CONTROL | 15 |
| Relais | ||
| D | Relais MAGIC VISION CONTROL | |
| E | Reserve-Relais | |
| F | Relais, Stromkreis 15R | |

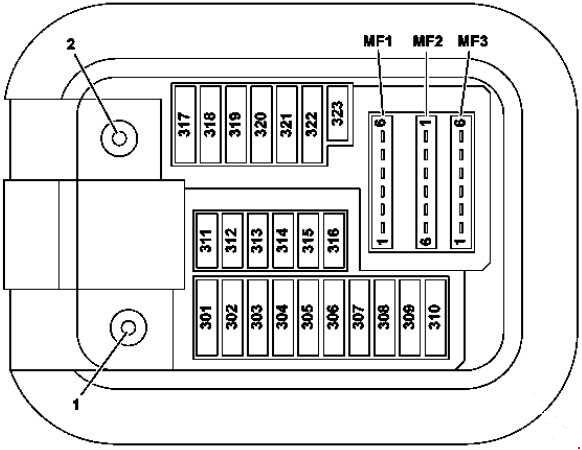

Sicherungskasten im Beifahrerfußraum
- Stromkreis 30 „E1“ Anschluss
- Stromkreis 30g Anschluss „E2“
| Nr. | Beschreibung | Stromstärke [A] |
| 301 | Tachometer mit Spiegel | 5 |
| 302 | Steuerung Vordertür rechts | 30 |
| 303 | W222:
Steuerung Hintertür links; C217, A217: Steuerung hinten. |
30 |
| 304 | W222:
Steuerung Hintertür rechts; C217, A217: Steuerung hinten. |
30 |
| 305 | Steuergerät Fahrersitz | 30 |
| 306 | Steuergerät Beifahrersitz vorne | 30 |
| 307 | W222:
Intelligentes Servomodul für DIRECT SELECT |
30 |
| C217, A217:
Fahrersitzheizungssteuerung |
30 | |
| 308 | Steuerung Beifahrersitzheizung vorne | 30 |
| 309 | Steuergerät Notrufsystem;
Kommunikationsmodul Telematikdienste; Steuergerät HERMES. |
5 |
| 310 | Steuergerät Standheizung | 25 |
| 311 | Motor Hecklüfter | 10 |
| 312 | Steuergerät Dachbedienfeld | 10 |
| 313 | Hybrid und Hybrid Plus:
Steuergerät Leistungselektronik |
10 |
| 314 | A217:
Diebstahlwarnanlage (in Abstimmung festgelegt) |
7,5 |
| 315 | Steuergerät Antriebsstrang;
Gültig für Benzinmotor: ME-SFI Steuergerät; Gültig für Motor 642, 651: CDI Steuergerät. |
10 |
| 316 | Reserve | – |
| 317 | W222:
Steuermodul Panoramadach; C217, A217: Steuerung MAGIC SKY CONTROL. |
30 |
| 318 | Display Audio/COMAND | 15 |
| 319 | Steuermodul Panoramadach;
C217, A217: Steuermodul Panoramadach-Sonnenblende. |
30 |
| 320 | Steuergerät Active Body Control;
Steuergerät AIRmatic (funktioniert außer Active Body Control). |
15 |
| 321 | C217, A217:
Intelligentes Servomodul für DIRECT SELECT |
20 |
| 322 | Steuergerät COMAND | 15 |
| 323 | Steuergerät zusätzliches Haltesystem | 7,5 |
| MF1 / 1 | Steuergerät für Kurzstreckenkommunikation |
7,5 |
| MF1 / 2 | Multifunktions-Monokamera
Multifunktions-Stereokamera |
7,5 |
| MF1 / 3 | Regen- und Lichtsensor mit Zusatzfunktionen;
Controller am Bedienfeld. |
7,5 |
| MF1 / 4 | Steuergerät Fahrersitz | 7,5 |
| MF1 / 5 | Steuergerät Beifahrersitz vorne | 7,5 |
| MF1 / 6 | Steuergerät Blinker-Modul | 7,5 |
| MF2 / 1 | Duftdiffusor-Generator | 5 |
| MF2 / 2 | Bedienfeld Audio/COMAND;
Touchpad. |
5 |
| MF2 / 3 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| MF2 / 4 | Head-up-Display | 5 |
| MF2 / 5 | Hybrid und Hybrid Plus:
Elektrischer Kühlmittelkompressor |
5 |
| MF2 / 6 | Reserve | – |
| MF3 / 1 | Steuergerät vorderes SAM | 5 |
| MF3 / 2 | Steuergerät Radarsensoren | 5 |
| MF3 / 3 | Lüftermotor COMAND | 5 |
| MF3 / 4 | Tastengruppe Armaturenbrett Fahrerseite;
Tastengruppe Mittelkonsole Armaturenbrett. |
5 |
| MF3 / 5 | Steuergerät Klimaanlage hinten | 5 |
| MF3 / 6 | ab 01.06.2016:
Antennenschalter für Telefon und Standheizung. |
5 |

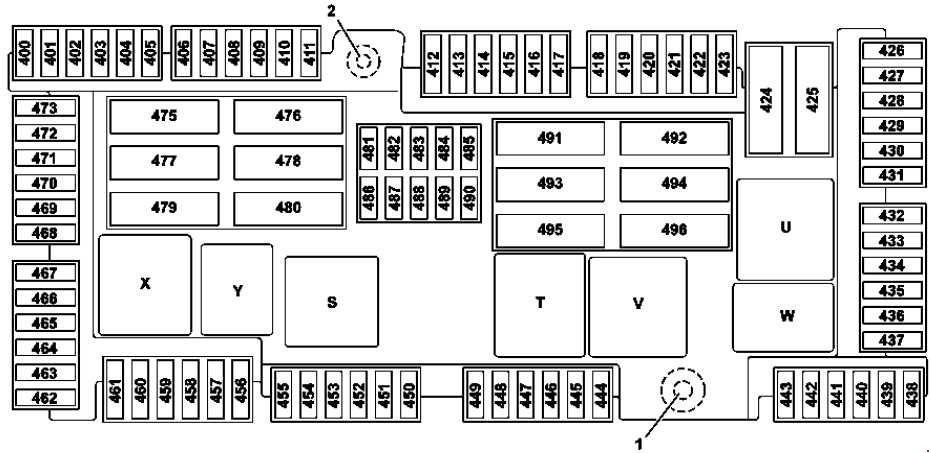

Sicherungskasten und Relais hinten
- Stromkreis 30 „E1“ Anschluss
- Stromkreis 30g Anschluss „E2“
| Nr | Beschreibung | Stromstärke [A] |
| 400 | Steuergerät Parksystem
(Aktiver Parkassistent oder 360-Grad-Kamera) |
10 |
| 401 | Haubensteuerung | 5 |
| 402 | Steuerung Fond-Entertainment-System | 7,5 |
| 403 | Reserve | – |
| 404 | Steuerung Armlehnenheizung | 7,5 |
| 405 | Sound Control System Gerät;
Verstärker; Steuerung Hochtöner linke Vordertür; Steuerung Hochtöner rechte Vordertür. |
7,5 |
| 406 | Reserve | – |
| 407 | Reserve | – |
| 408 | Tuner-Modul | 5 |
| 409 | Steuergerät 360°-Kamera;
Rückfahrkamera. |
5 |
| 410 | Steuergerät Kameraabdeckung | 5 |
| 411 | Steuergerät Reifendrucküberwachung | 5 |
| 412 | Steuerung Sitzheizung hinten | 7,5 |
| 413 | Display hinten links;
Display hinten rechts. |
10 |
| 414 | Mobiltelefon-Antennenverstärker/Kompensator hinten
Telefonmodul mit Bluetooth ® (SAP-Profil) |
7,5 |
| 415 | Reserve | – |
| 416 | Reserve | – |
| 417 | Steuergerät Anhängererkennung | 20 |
| 418 | Reserve | – |
| 419 | Reserve | – |
| 420 | Steuergerät DC / AC Wandler | 30 |
| 421 | Mehrkammer-Luftpumpe mit Sitz | 30 |
| 422 | W222:
Steuerung rechte Hintertür |
30 |
| 423 | Reserve | – |
| 424 | Steuergerät hinteres SAM | 40 |
| 425 | Reserve | – |
| 426 | Tieftöner-Verstärker | 30 |
| 427 | Steuerung Armlehnenheizung | 20 |
| 428 | Steuergerät Anhängererkennung | 15 |
| 429 | Getränkehalter hinten | 10 |
| 430 | Zigarettenanzünder mit Aschenbecherbeleuchtung, hinten;
Zigarettenanzünder mit Mittelkonsolenbeleuchtung hinten; Steckdose Mittelkonsole hinten links 12V (Aschenbecherpaket/Raucherpaket). |
15 |
| 431 | Kühlschrank in der Rückenlehne hinten | 15 |
| 432 | Steuergerät hinteres SAM | 10 |
| 433 | Steuergerät AdBlue ® | 25 |
| 434 | Steuergerät AdBlue ® | 15 |
| 435 | Steuergerät AdBlue ® | 20 |
| 436 | Getränkehalter hinten | 20 |
| 437 | Reserve | – |
| 438 | C217 mit Motor 157:
Motor Aktuator rechtes Auslassventil |
7,5 |
| 439 | C217 mit Motor 157:
Motor Aktuator linkes Auslassventil |
7,5 |
| 440 | Reserve | – |
| 441 | Reserve | – |
| 442 | Reserve | – |
| 443 | Reserve | – |
| 444 | Reserve | – |
| 445 | Stationärer Funkempfänger für Fernheizung | 5 |
| 446 | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO | 5 |
| 447 | Hybrid:
Steuergerät Batteriemanagementsystem. |
7,5 |
| 448 | Reserve | – |
| 449 | Reserve | – |
| 450 | Reserve | – |
| 451 | Anhängersteckdose | 15 |
| 452 | Radarsensor hinterer Stoßfänger links;
Radarsensor hinterer Stoßfänger rechts; Zentraler Radarsensor hinterer Stoßfänger. |
5 |
| 453 | Radarsensor vorderer Stoßfänger links;
Radarsensor vorderer Stoßfänger rechts; Steuerung COLLISION PREVENTION ASSIST. |
5 |
| 454 | Steuergerät AdBlue ® ;
Steuergerät Stromversorgungssystem. |
5 |
| 455 | Integriertes Getriebesteuergerät | 15 |
| 456 | Reserve | – |
| 457 | Betrifft Lithium-Ionen-Batterie:
Kondensator Starterbatterie. |
7,5 |
| 458 | Reserve | – |
| 459 | Reserve | – |
| 460 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 461 | Ausgang rechte Mittelkonsole hinten 12 V;
12 V Ausgang DC / AC Wandler Steuergerät. |
15 |
| 462 | Kofferraumsteckdose | 15 |
| 463 | Reserve | – |
| 464 | Steuergerät Anhängererkennung | 20 |
| 465 | Steuerung elektrische Parkbremse | 30 |
| 466 | Steuerung linke Vordertür | 30 |
| 467 | Steuergerät KEYLESS-GO | 10 |
| 468 | Steuerung elektrische Parkbremse | 30 |
| 469 | Steuergerät Stromversorgungssystem | 25 |
| 470 | Steuerung Heizung linker Rücksitz;
Steuerung Heizung Rücksitz. |
30 |
| 471 | Steuerung Heizung rechter Rücksitz | 30 |
| 472 | C217, A217:
Steuergerät hinten |
30 |
| 473 | Steuergerät Anhängererkennung | 20 |
| 475 | Steuergerät Audiosystem-Verstärker | 40 |
| 476 | Steuergerät Audiosystem-Verstärker | 40 |
| 477 | Aktives Sicherheitsgurt-Steuergerät;
C217, A217: Steuergerät hinten. |
40 |
| 478 | Steuerung linker Rücksitz | 30 |
| 479 | Aktives Sicherheitsgurtschloss-Steuergerät | 40 |
| 480 | Steuerung rechter Rücksitz | 30 |
| 481 | Vordere linke Notspannungsseilwinde | 5 |
| 482 | W222:
Steuergerät MAGIC SKY CONTROL |
5 |
| C217, A217:
Steuergerät MAGIC SKY CONTROL |
7,5 | |
| 483 | Vordere rechte Notspannungsseilwinde | 5 |
| 484 | Steuerung rechter Rücksitz;
Steuerung linker Rücksitz. |
7,5 |
| 485 | Aktives Sicherheitsgurtschloss-Steuergerät | 5 |
| 486 | Hybrid:
Steuergerät Batteriemanagementsystem; Steuergerät Leistungselektronik. |
10 |
| 487 | Steuerung elektrische Parkbremse | 5 |
| 488 | Steuergerät hinteres SAM | 5 |
| 489 | Radarsensor vorne mit großer Reichweite | 5 |
| 490 | Mehrkammer-Luftpumpe mit Sitz | 5 |
| 491 | Haubensteuerung | 40 |
| 492 | Vordere rechte Notspannungsseilwinde | 40 |
| 493 | Reserve | – |
| 494 | Steuergerät hinteres SAM | 40 |
| 495 | Heckscheibenheizung | 40 |
| 496 | Vordere linke Notspannungsseilwinde | 40 |
| Relais | ||
| S | Relais 15 Kabine | |
| T | Relais Heckscheibenheizung | |
| U | Getränkehalter in der zweiten Sitzreihe und Steckdosenrelais | |
| V | Relais AdBlue ® | |
| W | Relais Stromkreis 15R | |
| X | 1. Sitzreihe / Kofferraum-Kühlschrank und Steckdosenrelais | |
| Y | Reserve-Relais | |
Über Mercedes-Benz S-Klasse A217/C217/W222 (2014-2019…)
Die Mercedes-Benz S-Klasse A217/C217/W222, hergestellt zwischen 2014 und 2019, repräsentiert den Höhepunkt von Luxus und Technologie in der Automobilindustrie. Dieses Modell ist bekannt für sein elegantes Design, ein hohes Maß an Komfort und fortschrittliche technologische Funktionen. Das Fahrzeug ist mit verschiedenen Motorisierungen erhältlich, darunter leistungsstarke Benzin- und Dieselmotoren sowie Hybridversionen. Der Innenraum ist mit modernsten Technologien ausgestattet, wie digitalen Instrumententafeln, fortschrittlichen Assistenzsystemen und erstklassigen Materialien, die maximalen Komfort für Fahrer und Passagiere gewährleisten.
Sicherungsbelegungsplan Mercedes-Benz S-Klasse A217/C217/W222
Diese Seite zeigt den Sicherungsbelegungsplan für das Modell Mercedes-Benz S-Klasse A217/C217/W222. In diesem Fahrzeug befinden sich die Sicherungskästen typischerweise im Motorraum, im Innenraum unter dem Armaturenbrett und im Kofferraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und korrekte Verwendung zu haben.
