Ford Ka+ (2014-2020) – Sicherungskasten
Ford Ka+ (2014-2018) – Sicherungskasten-Diagramm
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Transit (2014-2018) ist die Sicherung 17 im Sicherungskasten im Motorraum.

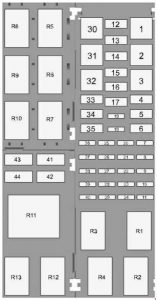

Sicherungskasten Motorraum
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 40 | Lüftermotor |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Vier- und fünftürige Fahrzeuge ohne beheizten Sitz, fünftüriges Fahrzeug mit beheiztem Sitz |
| 40 | Viertüriges Fahrzeug mit beheiztem Sitz | |
| 5 | 30 | Anlasserrelais |
| 6 | – | – |
| 7 | – | – |
| 8 | 5 | Spule des Leistungssteuerungsmodul-Relais, Spule des Kraftstoffpumpen-Relais, Spule des Zündrelais |
| 9 | 10 | Klimakompressor |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | 20 | Zigarettenanzünder |
| 18 | 10 | Hupe |
| 19 | 7,5 | Beheizte Spiegel |
| 20 | 20 | Traktionskontrollmodul |
| 21 | 20 | HEGO-Sensor, CMS-Sensor, Abgasklappe, variable Nockenwellensteuerung |
| 22 | 5 | Spule des Klimaanlagenrelais. Spule des Kühlgebläse-Relais |
| 23 | 15 | Zündspule |
| 24 | – | – |
| 25 | 5 | Spule des Scheibenwischerrelais |
| 26 | 5 | Spule des Relais für die beheizte Heckscheibe |
| 27 | 10 | Antiblockiersystem-Modul, Scheinwerfer-Nivellierung |
| 28 | 10 | Traktionskontrollmodul |
| 29 | – | – |
| 30 | – | – |
| 31 | 40 | Antiblockiersystem |
| 32 | – | – |
| 33 | 30 | Anhängerkupplung |
| 34 | 20 | Beheizte Sitze |
| 35 | 30 | Kühlgebläse |
| 36 | – | Nicht verwendet |
| 37 | 20 | Kraftstoffpumpe, Kraftstoffeinspritzdüsen |
| 38 | 20 | Elektronisches Stabilitätskontrollmodul |
| 39 | 10 | Bremslichtschalter |
| 40 | 20 | Hupenrelais |
| 41 | 20 | Motor des vorderen Scheibenwischers |
| 42 | 15 | Motor des hinteren Scheibenwischers |
| 43 | 15 | Hupe |
| 44 | 10 | Tagfahrlicht |
| Relais | Beschreibung |
| R1 | Motor- und Lastgruppensteuerungsmodul |
| R2 | Scheibenwischer |
| R3 | Zündlast |
| R4 | Tagfahrlicht |
| R5 | Anlassermotor |
| R6 | Klimakompressor |
| R7 | Heckscheibenheizung |
| R8 | Beheizte Sitze |
| R9 | Hupe (Karosseriesteuerungsmodul) |
| R10 | Kühlgebläse |
| R11 | – |
| R12 | Lüftermotor |
| R13 | Kraftstoffpumpe |
Sicherungskasten im Fahrgastraum
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 10 | Audioeinheit (ohne SYNC) |
| 2 | 30 | – |
| 3 | 20 | – |
| 4 | 7,5 | Fensterheberlogik (einmaliges Drücken hoch/runter). Elektrische Spiegel |
| 6 | 10 | Klimaanlagenmodul. SYNC-Modul. Multifunktionsdisplay. Integriertes Bedienfeld. GPS-Modul. USB-Ladegerät (ohne SYNC). |
| 8 | 7,5 | Instrumentensatz. Datenverbindungen. Portalmodul (mit SYNC). |
| 10 | 5 | Klimaanlagenmodul (ohne Klimaanlage). Innenraumtemperatursensor (mit EATC). Elektrische Servolenkung. |
| 12 | 10 | Airbag-Steuergerät, Beifahrer-Airbag-Schalter, Scheibenwaschpumpe |
| 14 | – | – |
| 16 | 30 | Karosseriesteuergerät-Einschaltrelais |
| 17 | 20 | Radio-Batterieversorgung |
| 18 | 10 | Datenverbindungen. Portalmodul (mit SYNC). |
| 19 | 10 | Zündschlüssel |
| 20 | – | – |
| 21 | 10 | – |
| 22 | 10 | Modul für hintere Parkhilfe |
| 23 | 20 | Türschlossrelais |
| 24 | 25 | – |
| CB01 | 30 | Automatischer Schalter: elektrische Fensterheber |
Batterie-Sicherungskasten
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 450 | Anlassermotor. Lichtmaschine. |
| 2 | 60 | Elektrische Servolenkung. |
| 3 | – | Motoranschlussplan |
| 4 | 125 | Karosseriesteuergerät |
| 5 | 70 | – |
Ford KA Plus (2018-2020…) – Sicherungsplan
Baujahr: 2018, 2019, 2020.
Sicherungsplan der Kabine
Sicherungsposition
Diese Sicherung befindet sich hinter dem Beifahrerfach (öffnen Sie das Fach und leeren Sie den Inhalt, drücken Sie die Seiten nach innen und drehen Sie das Fach nach unten).
Sicherungsplan
Sicherungsbelegung im Armaturenbrett
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 5 A24 | Modul des Zusatzsicherheitssystems. |
| 2 | 5 A24 | Temperatursensor im Fahrzeuginnenraum. |
| 3 | 10 A35 | Hinteres Parkassistenzsystem. |
| 4 | 10 A35 | Zündschalter; Startsystem mit Taste; Auto-Start-Stop (Lenkrad links). |
| 5 | 20 A35 | Zentralverriegelung. |
| 6 | 10 A35 | Elektrisch verstellbare Spiegel. |
| 7 | 30 A35 | Nicht verwendet. |
| 8 | 5 A24 | Nicht verwendet. |
| 9 | 5 A24 | Elektrochromatischer Spiegel; Kontrollleuchte für Beifahrerairbag-Deaktivierung. |
| 10 | 10 A35 | Diagnosestecker. |
| 11 | 5 A24 | Nicht verwendet. |
| 12 | 5 A24 | Kombinierter Bewegungssensor (Lenkrad links). |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 15 A35 | Nicht verwendet. |
| 14 | 30 A35 | Nicht verwendet. |
| 15 | 15 A24 | Nicht verwendet. |
| 16 | 15 A24 | Nicht verwendet. |
| 17 | 15 A35 | SYNC 3. |
| 18 | 7,5 A24 | Elektrisch verstellbare Spiegel; Elektrisch betätigte Fenster. |
| 19 | 7,5 A24 | Nicht verwendet. |
| 20 | 10 A35 | Nicht verwendet. |
| 21 | 7,5 A24 | Heizungs-, Lüftungs- und Klimaanlagen-Steuergerät. |
| 22 | 7,5 A24 | Diagnosestecker des Armaturenbretts. |
| 23 | 20 A35 | Radio. |
| 24 | 20 A35 | Diagnosestecker. |
| 25 | 30 A16 | Elektrisch betätigte Fenster. |
4Mikrosicherung 3.
5Mikrosicherung 2.
6Typ M.
Sicherungsplan Motorraum
Sicherungsposition
Die Sicherung befindet sich neben der Batterie. Die Hochstromsicherung ist mit dem Pluspol der Batterie verbunden.
Sicherungsplan
Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F01 | 40 A16 | Karosseriesteuergerät – Batteriespannung 2. |
| F02 | 30 A24 | Karosseriesteuergerät – Schalt-/Startleiste. |
| F04 | 20 A24 | Kraftstoffpumpe. |
| F06 | 20 A35 | Versorgungsspannung 1. |
| F07 | 15 A35 | Versorgungsspannung 2. |
| F08 | 10 A35 | Versorgungsspannung 3. |
| F09 | 20 A35 | Versorgungsspannung 4. |
| F10 | 10 A35 | Versorgungsspannung 5. |
| F11 | 30 A24 | Anlassermotor. |
| F12 | 10 A35 | Klimaanlagenkupplung. |
| F13 | 40 A16 | Klimaanlagenlüfter. |
| F15 | 10 A35 | Hupe. |
| F21 | 5 A35 | Scheinwerferausrichtung. |
| F22 | 5 A35 | Elektrische Servolenkung. |
| F24 | 10 A35 | Antriebsstrang-Steuergerät. |
| F25 | 7,5 A35 | Rückfahrkamera; Erdgas. |
| F28 | 30 A24 | Elektronisches Stabilitätsprogramm; Ventil des Antiblockiersystems. |
| F29 | 50 A16 | Elektronisches Stabilitätsprogramm; Pumpe des Antiblockiersystems. |
| F33 | 20 A24 | Versorgungsdruck. |
| F35 | 10 A35 | Waschpumpe. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F39 | 30 A24 | Beheizter Sitz. |
| F44 | 10 A35 | Spule des Kraftstoffpumpenrelais BOO/Fox oder Dragon. |
| F47 | 30 A16 | Kühlgebläse |
| F49 | 50 A16 | Kühlgebläse |
| F50 | 30 A16 | Heckscheibenheizung. |
| F51 | 5 A35 | Beheizte Spiegel. |
| F56 | 20 A35 | Versorgungsspannung 6. |
| F65 | 5 A35 | Spule des Kraftstoffpumpenrelais Dragon. |
| F68 | 20 A24 | Elektrische Lenksäulenverriegelung. |
| F69 | 20 A24 | Motor des vorderen Scheibenwischers. |
| F71 | 15 A35 | Motor des hinteren Scheibenwischers. |
| F78 | 40 A16 | Frontscheibenheizung links. |
| F79 | 40 A16 | Heckscheibenheizung links. |
| F88 | 20 A24 | Zweite Sirene. |
| F91 | 40 A16 | Anhängerkupplung 2. |
| F121 | 20 A35 | Dieselheizung. |
| F124 | 5 A35 | Regensensor. |
| F134 | 20 A24 | Anhängerkupplung 1. |
| F140 | 60 A16 | Zündkerze. |
| F160 | 10 A35 | Präzise Kraftstoffeinspritzung. |
| F180 | 10 A35 | Relaisversorgung der Steckdose. |
1Typ mit M-Nut.
2Typ M.
3Mikrosicherung 2.
Hochstromsicherungen
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F201 | 275 A7 | Lichtmaschine. |
| F202 | 125 A8 | Karosseriesteuergerät – Batteriespannung. |
| F204 | 60 A8 | Motor des elektrischen Servolenkungssystems. |
| F205 | 70 A8 | Hydraulischer Regler. |
