Ford Transit Custom (2012-2018) – Sicherungskasten

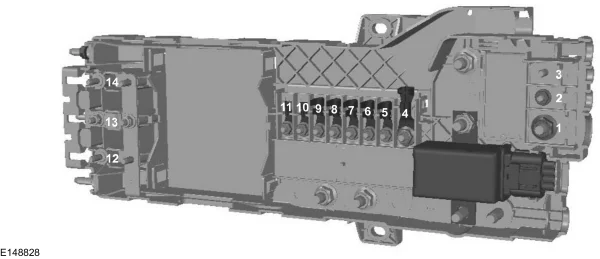

Vorsicherungsbox
Befindet sich unter dem Fahrersitz.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 350A | Lichtmaschine. Anlasser. Batterieanschluss-Sicherungskasten. |
| F2 | 100A | Zusatzanschluss-Sicherungskasten. |
| F3 | – | Nicht verwendet. |
| F4 | 200A | Zusatzanschluss-Sicherungskasten. |
| F5 | 100A | Zusatzanschluss-Sicherungskasten. |
| F6 | 80A | Elektrische Zusatzheizung. |
| F7 | 80A | Zusatzanschluss-Sicherungskasten. |
| F8 | 100A | Batterieanschluss-Sicherungskasten. |
| F9 | 100A | Zusatzanschluss-Sicherungskasten. |
| F10 | 60A | Karosseriesteuergerät 1. |
| F11 | 60A | Karosseriesteuergerät 2. |
| F12 | 60A | Kundenanschluss. |
| F13 | – | Nicht verwendet. |
| F14 | 60A | Kundenanschluss. |

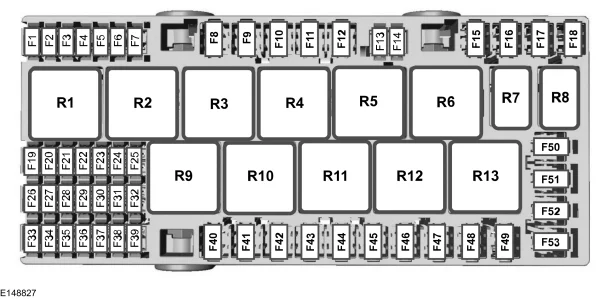

Sicherungskasten im Fahrgastraum
Hinter den abnehmbaren Verkleidungen befinden sich zwei Sicherungskästen – der Sicherungskasten befindet sich rechts und das Karosseriesteuergerät links (bei Fahrzeugen mit Rechtslenkung – umgekehrt).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | – | Nicht verwendet. |
| F2 | – | Nicht verwendet. |
| F3 | – | Nicht verwendet. |
| F4 | – | Nicht verwendet. |
| F5 | 3A | Antriebsstrang-Steuergerät. |
| F6 | 3A | Antiblockiersystem-Modul. |
| F7 | 7,5A | Antriebsstrang-Steuergerät. Glühkerzenmodul. |
| F8 | – | Nicht verwendet. |
| F9 | 30A | Frontscheibenwischermotor. |
| F10 | 30A | Zusatz-Frontscheibenwischermotor. |
| F11 | 10 A | Klimaanlagenkupplung. |
| F12 | 20A | Glühkerzen. |
| F13 | – | Nicht verwendet. |
| F14 | – | Nicht verwendet. |
| F15 | – | Nicht verwendet. |
| F 16 | – | Nicht verwendet. |
| F17 | – | Nicht verwendet. |
| F18 | 40A | Antiblockiersystem-Modul. |
| F19 | 30A | Anlasserrelais. |
| F20 | 60A | Glühkerzenmodul. |
| F21 | 60A | Zündrelais. |
| F22 | – | Nicht verwendet |
| F23 | 25A | Antiblockiersystem-Modul. |
| F24 | 7,5A | Kraftstoffpumpenrelais. |
| F25 | – | Nicht verwendet. |
| F26 | 3A | Kühlmittel-Sparlüftung. |
| F27 | – | Nicht verwendet. |
| F28 | – | Nicht verwendet. |
| F29 | – | Front-Audio-Steuergerät. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F30 | 60A | Kühlgebläse bei niedriger und hoher Geschwindigkeit. |
| F31 | – | Nicht verwendet. |
| F32 | 60A | Relais des Frontscheibenwischermotors. |
| F33 | – | Nicht verwendet. |
| F34 | – | Nicht verwendet. |
| F35 | 15A | Antriebsstrang-Steuergerät. |
| F36 | 7,5A | Luftmassenmesser. |
| F37 | 7,5A | Kraftstoffdosierventil. |
| F38 | 7,5A | Klimaanlagenkupplungsrelais. |
| F39 | 15A | Kühlgebläse bei niedriger und hoher Geschwindigkeit. Glühkerzenrelais. Kraftstoffpumpe des Kraftstoffverdampfungssystems. Beheizter Sauerstoffsensor. Relais des Kühlmittel-Sparventils. |
| Relais | ||
| R1 | Zündung. | |
| R2 | Anlasser. | |
| R3 | Heckscheibenwischer. | |
| R4 | Frontscheibenwischermotor. | |
| R5 | Nicht verwendet. | |
| R6 | Nicht verwendet. | |
| R7 | Nicht verwendet. | |
| R8 | Nicht verwendet. | |
| R9 | Nicht verwendet. | |
| R10 | Klimaanlagenkupplung. | |
| R11 | Glühkerzen. | |
| R12 | Kraftstoffpumpe. | |
| R13 | Nicht verwendet. | |
| R14 | Kühlmittel-Sparventil. | |
| R15 | Kühlgebläse bei niedriger Geschwindigkeit. | |
| R16 | Nicht verwendet. | |
| R17 | Antriebsstrang-Steuergerät. | |
| R18 | Kühlgebläse bei hoher Geschwindigkeit. |

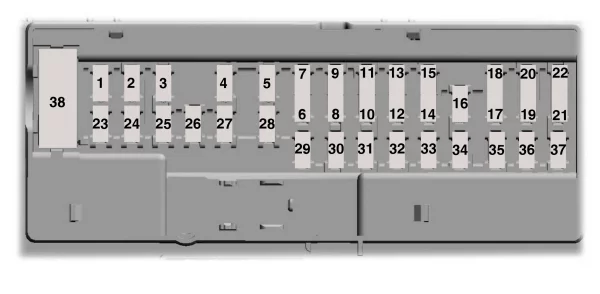

Karosseriesteuergerät
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 15A | Zentralverriegelung 2. |
| F2 | 15A | Zentralverriegelung 1. |
| F3 | 15A | Zündung. Zusatzbatterie-Relais. |
| F4 | 5A | Einparkhilfe-Modul. |
| F5 | 5A | Regensensor-Modul. Automatisches Lampenmodul. |
| F6 | 15A | Frontscheibenwischerpumpe. |
| F7 | 7,5A | Außenspiegel. |
| F8 | 15A | Nebelscheinwerfer vorne. |
| F9 | 10 A | Rechter Frontscheinwerfer. |
| F10 | 10 A | Linker Frontscheinwerfer. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F11 | 25A | Rechte Außenleuchten. Linke Seitenleuchten. |
| F12 | 20A | Diebstahlwarnanlage. Batterieerhaltungsanzeige. |
| F13 | 15A | Datenverbindungsstecker. Zusatzstromversorgungsrelais. Innenbeleuchtung. |
| F14 | 25A | Tagfahrlicht. Blinker. Nebelschlussleuchten. |
| F15 | 25A | Rechte Seitenleuchten. Linke Außenleuchten. Mittlere hohe Bremsleuchte. |
| F 16 | 20A | Audio-Steuerung. |
| F17 | 7,5A | Heizungssteuerung. Instrumententafel. Lüftermotor. |
| F18 | 10 A | Scheinwerferschalter.
Lenkradmodul. |
| F19 | 5A | Front-Schnittstellen-/Anzeigesteuergerät. |
| F20 | 5A | Passives Diebstahlsicherungssystem und Zündung. Zündung. |
| F21 | 3A | Front-Audio-Steuergerät und Zubehörrelais. |

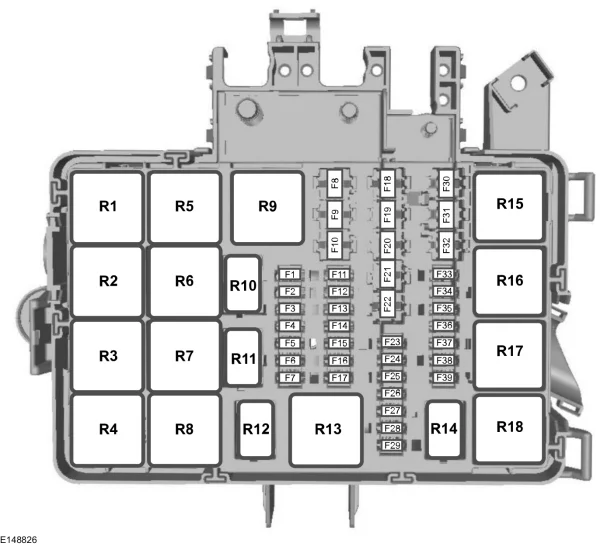

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | – | Nicht verwendet. |
| F2 | – | Nicht verwendet. |
| F3 | – | Nicht verwendet. |
| F4 | – | Nicht verwendet. |
| F5 | 3A | Antriebsstrang-Steuergerät. |
| F6 | 3A | Antiblockiersystem-Modul. |
| F7 | 7,5A | Antriebsstrang-Steuergerät. Glühkerzenmodul. |
| F8 | – | Nicht verwendet. |
| F9 | 30A | Frontscheibenwischermotor. |
| F10 | 30A | Zusatz-Frontscheibenwischermotor. |
| F11 | 10 A | Klimaanlagenkupplung. |
| F12 | 20A | Glühkerzen. |
| F13 | – | Nicht verwendet. |
| F14 | – | Nicht verwendet. |
| F15 | – | Nicht verwendet. |
| F 16 | – | Nicht verwendet. |
| F17 | – | Nicht verwendet. |
| F18 | 40A | Antiblockiersystem-Modul. |
| F19 | 30A | Anlasserrelais. |
| F20 | 60A | Glühkerzenmodul. |
| F21 | 60A | Zündrelais. |
| F22 | – | Nicht verwendet |
| F23 | 25A | Antiblockiersystem-Modul. |
| F24 | 7,5A | Kraftstoffpumpenrelais. |
| F25 | – | Nicht verwendet. |
| F26 | 3 A | Kühlmittel-Sparlüftung. |
| F27 | – | Nicht verwendet. |
| F28 | – | Nicht verwendet. |
| F29 | – | Front-Audio-Steuergerät. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F30 | 60A | Kühlgebläse bei niedriger und hoher Geschwindigkeit. |
| F31 | – | Nicht verwendet. |
| F32 | 60A | Relais des Scheibenwischermotors vorne. |
| F33 | – | Nicht verwendet. |
| F34 | – | Nicht verwendet. |
| F35 | 15A | Antriebsstrang-Steuergerät. |
| F36 | 7,5A | Luftmassenmesser. |
| F37 | 7,5A | Kraftstoffventil. |
| F38 | 7,5A | Klimaanlagenkupplungsrelais. |
| F39 | 15A | Kühlgebläse bei niedriger und hoher Geschwindigkeit. Glühkerzenrelais. Kraftstoffpumpe des Kraftstoffverdampfungssystems. Beheizter Sauerstoffsensor. Relais des Kühlmittel-Sparventils. |
| Relais | ||
| R1 | Zündung. | |
| R2 | Anlasser. | |
| R3 | Heckscheibenwischer. | |
| R4 | Scheibenwischermotor vorne. | |
| R5 | Nicht verwendet. | |
| R6 | Nicht verwendet. | |
| R7 | Nicht verwendet. | |
| R8 | Nicht verwendet. | |
| R9 | Nicht verwendet. | |
| R10 | Klimaanlagenkupplung. | |
| R11 | Glühkerzen. | |
| R12 | Kraftstoffpumpe. | |
| R13 | Nicht verwendet. | |
| R14 | Kühlmittel-Sparventil. | |
| R15 | Kühlgebläse bei niedriger Geschwindigkeit. | |
| R16 | Nicht verwendet. | |
| R17 | Antriebsstrang-Steuergerät. | |
| R18 | Kühlgebläse bei hoher Geschwindigkeit. |
Sicherungs- und Relaisplan – Ford Transit Custom
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
Zigarettenanzünder-Sicherungen (Steckdosen) (außer 2,2 l Diesel): #F6, F7, F13, F14, F30 und F71 (230 V) im Sicherungskasten des Armaturenbretts.
Sicherungsplan (außer 2,2 l Diesel)

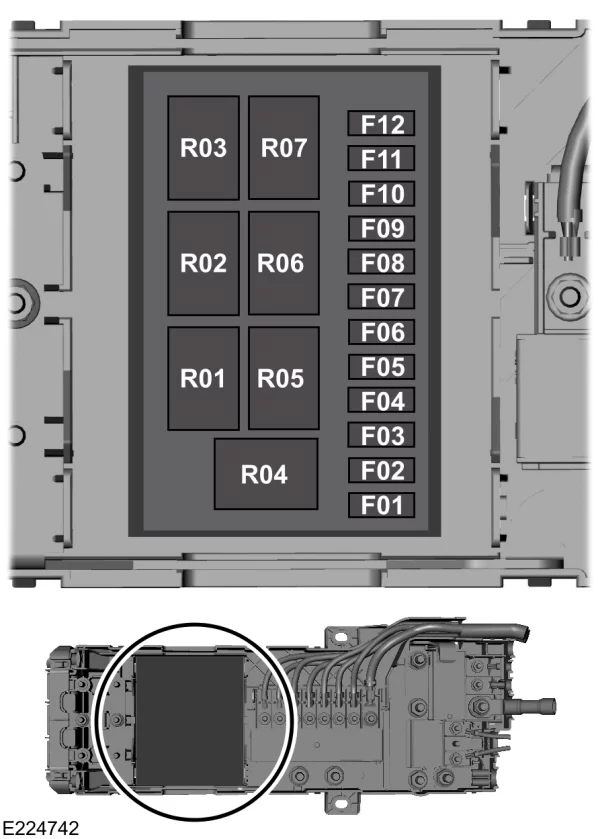

Sicherungskasten vorläufig
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| Hauptsicherungen | ||
| F1 | 470A | Sicherungskasten im Motorraum. Starten. Lichtmaschine. |
| F2 | 100A | Sicherungskasten im Fahrgastraum. Sicherungskasten des Karosseriesteuergeräts. |
| F3 | 40A | Gleichstrom-Wechselrichter (DC/AC). |
| F4 | 200A | Stromversorgung Sicherungskasten Hilfsrelais 1. |
| F5 | 100A | Stromversorgung Sicherungskasten Hilfsrelais 2. |
| F6 | 100A | Kabinenheizung. |
| F7 | 80A | Relais beheizbare Windschutzscheibe. |
| F8 | 100A | Sicherungskasten im Fahrgastraum. Stromversorgung Sicherungskasten Hilfsrelais 5. |
| F9 | 100A | Stromversorgung Sicherungskasten Hilfsrelais 3. |
| F10 | 100A | Stromversorgung Sicherungskasten Hilfsrelais 4. |
| F11 | 100A | Relais des Getriebesteuergeräts. |
| F12 | 60A | Hilfsstrompunkt 1 (modifizierter Fahrzeuganschluss). |
| F13 | 60A | Hilfsstrompunkt 2 (modifizierter Fahrzeuganschluss). |
| F14 | 60A | Hilfsstrompunkt 3 (modifizierter Fahrzeuganschluss). |
| F15 | 60A | Klimaanlage hinten. |
| F 16 | 100A | Nicht verwendet. |
| F17 | 60A | Wohnwagen (modifizierter Fahrzeuganschluss). |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherungen und Relais unter der Abdeckung | ||
| F1 | 3A | Außenlichtschalter. Warmwasserbereiter-Schalter. Hilfsstromschalter. |
| F2 | 20A | Stromversorgung. |
| F3 | 20A | Leistung R1 (Scheinwerfer). |
| F4 | 20A | Leistung R2 (Zündung). |
| F5 | 15A | Leistung R3 (Hilfsstrompunkt, Warmwasserbereiter). |
| F6 | 15A | Leistung R4 (Innenlampe). |
| F7 | 15A | Leistung R5, R6 (Blinker, Hilfsstrompunkt). |
| F8 | 10 A | Stromversorgung R7 (Innenbeleuchtung). |
| F9 | 20A | Funksender. |
| F10 | 5A | Zündschalterrelais. |
| F11 | 15A | Zündschalterrelais. |
| F12 | – | Nicht verwendet. |
| R1 | – | Signalrelais. |
| R2 | – | Zündrelais. |
| R3 | – | Hilfsstrompunkt 2. Warmwasserbereiter. |
| R4 | – | Innenbeleuchtungsrelais. |
| R5 | – | Hilfsstrompunkt 1. Blinker (linke Seite). |
| R6 | – | Blinker (rechte Seite). |
| R7 | – | Innenbeleuchtung. |

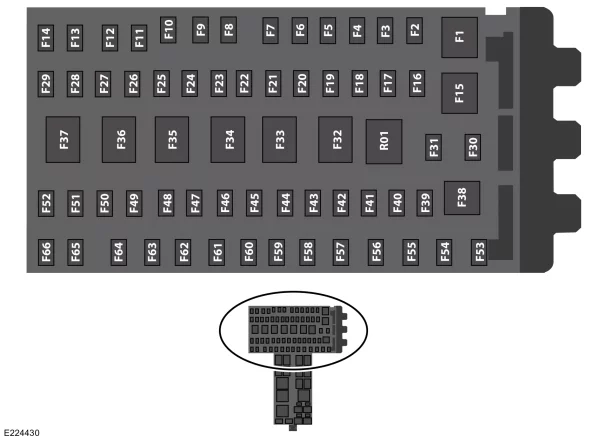

Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 60A | Relais Scheibenwischermotor vorne. |
| F2 | 40A | Gebläsemotor. |
| F3 | 15A | Nicht verwendet / Steuergeräteschnittstellenmodul. |
| F4 | 40A | Beheizbare Heckscheibe. Beheizbare Außenspiegel. |
| F5 | 40A | Anhängerstromversorgung B+. |
| F6 | 40A | Hilfsstrompunkt 2. |
| F7 | 40A | Hilfsstrompunkt 1. |
| F8 | 20A | Hupe. |
| F9 | 15A | Relais Heckscheibenwischer. |
| F10 | 10 A | Relaisspulen R1, R2, R3, R4, R5, R10, R17. |
| F11 | 5A | Nicht verwendet / USB-Anschluss. |
| F12 | 5A | Nicht verwendet / USB-Anschluss. |
| F13 | 20A | Zigarettenanzünder. |
| F14 | 20A | Hilfsstrompunkt am Armaturenbrett. |
| F15 | 50A | Spannungsqualitätsmodul. Karosseriesteuergerät. |
| F 16 | 25A | Antiblockiersystemmodul. Elektronische Steuerung der Ventile des Stabilisierungsprogramms. |
| F17 | 5A | Relaisspule für positive Batteriespannung des Motorsteuergeräts. |
| F18 | 10 A | Bremslicht. |
| F19 | 15A | Lastrelaisverriegelung. |
| F20 | 5A | Kraftstoffbetriebene Zusatzheizung. |
| F21 | 15A | Steuergerät Automatikgetriebe. |
| F22 | 25A | Ölpumpe Automatikgetriebe. |
| F23 | 5A | Nicht verwendet / USB-Anschluss. |
| F24 | 10 A | Beheizbare Außenspiegel. |
| F25 | 7,5A | Fahrertür entriegeln. |
| F26 | 7,5A | Beifahrertür entriegeln. |
| F27 | – | Nicht verwendet. |
| F28 | 20A | Hilfsbatterierelais / Nicht verwendet. |
| F29 | 40A | Hinterer Gebläsemotor. |
| F30 | 20A | Hilfsstrompunkt hinten. |
| F31 | 30A | Beheizbare Heckscheibe. |
| F32 | 60A | Startrelais. |
| F33 | 60A | Kraftstoffpumpenrelais. |
| F34 | 40A | Beheizbare Heckscheibe links. |
| F35 | 40A | Beheizbare Heckscheibe rechts. |
| F36 | 50A | Stromversorgung Karosseriesteuergerät RP1. |
| F37 | 50A | Stromversorgung Karosseriesteuergerät RP2. |
| F38 | 60A | Standardstromversorgung Sicherungskasten Relais BB4. |
| F39 | 20A | Sitzheizung. |
| F40 | 5A | Einschalten des Getriebesteuergeräts. |
| F41 | 5A | Relaisspule der kraftstoffbetriebenen Zusatzheizung. |
| F42 | 5A | Scheinwerfereinstellung. |
| F43 | 5A | Getriebesteuergerät. |
| F44 | 10 A | Luftfederung. Spannungsqualitätsmodul. Hintere Klimaanlage. Licht- und Abstandserkennungssystem. Vordere und hintere Kameras. Adaptiver Tempomat. |
| F45 | 20A | Kurvenlichter. |
| F46 | 5A | Beheizbare Heckscheibe. Relais beheizbare Außenspiegel. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F47 | 5A | Antiblockiersystemmodul. |
| F48 | 10 A | Wohnwagen-Schnittstellenstecker 1. |
| F49 | 20A | Heckscheibenwischer. |
| F50 | 5A | Regensensormodul. Heckscheibenwischer. |
| F51 | 25A | Vorderer Scheibenwischermotor. |
| F52 | 25A | Vorderer Scheibenwischermotor. |
| F53 | 40A | Relais Luftfederung. |
| F54 | 15A | Modul Luftfederung. |
| F55 | 40A | Antiblockiersystemmodul. Elektronische Stabilitätskontrolle. |
| F56 | – | Nicht verwendet. |
| F57 | 30A | Nicht verwendet / Fahrersitz. |
| F58 | 15A | Nicht verwendet / Geänderter Fahrzeuganschluss. |
| F59 | 30A | Anlassermagnet. |
| F60 | 15A | Anhängerbatterieladung. |
| F61 | 15A | Doppelverriegelung links. |
| F62 | 15A | Doppelverriegelung rechts. |
| F63 | 15A | Zentralverriegelung links. |
| F64 | 15A | Zentralverriegelung rechts. |
| F65 | 20A | Kraftstoffpumpe. |
| F66 | 40A | Beheizter Kraftstofffilter. |
| F67 | 10 A | Nicht verwendet / Sitzheizung. |
| F68 | 10 A | Nicht verwendet / Sitzheizung. |
| F69 | 7,5A | Tachograph. |
| F70 | 5A | Nicht verwendet / Anhängermodul. |
| F71 | 40A | 230V Stromversorgung. |
| F72 | 30A | Anhängerstromversorgung. |
| Relais | ||
| R1 | Hupe. | |
| R2 | Beheizbare Heckscheibe. | |
| R3 | Hinterer Gebläsemotor. | |
| R4 | Hilfsstrompunkte hinten. | |
| R5 | Zigarettenanzünder, Hilfsstrompunkt. | |
| R6 | Relais beheizbare Windschutzscheibe links. | |
| R7 | Relais beheizbare Windschutzscheibe rechts. | |
| R8 | Hintere Scheibenwischerpumpe. | |
| R9 | Gebläse Zusatzheizung Kraftstoff / Nicht verwendet. | |
| R10 | Gebläsemotor. | |
| R11 | Externe Verriegelung. | |
| R12 | Elektrisch anklappbare Spiegel. | |
| R13 | Starten. | |
| R14 | Kraftstoffpumpe. | |
| R15 | Nicht verwendet. | |
| R16 | Nicht verwendet. | |
| R17 | Scheibenwischer. | |
| R18 | Nicht verwendet. | |
| R19 | Nicht verwendet. |
Karosseriesteuergerät
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | – | Nicht verwendet. |
| F2 | 7,5A | Elektrisch verstellbare Außenspiegel. Fenster in der Fahrertür. |
| F3 | 20A | Entriegelungsfunktion (Fahrer und Beifahrer). |
| F4 | 5A | Reserve. |
| F5 | 20A | Reserve. |
| F6 | 10 A | Reserve. |
| F7 | 10 A | Reserve. |
| F8 | 10 A | Sicherheitshupe. |
| F9 | 10 A | Reserve. |
| F10 | 5A | Reserve. |
| F11 | 5A | Einbruchsensor. Hintere Klimaanlage. |
| F12 | 7,5A | Klimaregelung. Warnblinkschalter. |
| F13 | 7,5A | Lenksäule. Armaturenbrett. Datenbusstecker. |
| F14 | 10 A | Reserve. |
| F15 | 10 A | Datenbusstecker. |
| F 16 | 15A | Entriegelungsfunktion (Schiebetüren links/rechts). |
| F17 | 5A | Batterieerhaltungsanzeige. |
| F18 | 5A | Zündung. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F19 | 7,5A | Airbag-Statusanzeige für Beifahrer. Airbag-Statusschalter für Beifahrer. |
| F20 | 7,5A | Tachograph. |
| F21 | 5A | Zusatzheizung. |
| F22 | 5A | Reserve. |
| F23 | 10 A | Zubehörverzögerung. Gleichstrom-Wechselrichter (DC/AC). |
| F24 | 20A | Zentralverriegelung. Doppelverriegelungssystem. |
| F25 | 30A | Reserve / Fahrertürmodul. |
| F26 | 30A | Reserve / Beifahrertürmodul. |
| F27 | 30A | Reserve. |
| F28 | 20A | Reserve. |
| F29 | 30A | Reserve. |
| F30 | 30A | Reserve. |
| F31 | 15A | Reserve. |
| F32 | 10 A | GPS. Sprachsteuerung. SYNC-Modul. Display. Adaptiver Tempomat. Fernempfänger. |
| F33 | 20A | Radio. SYNC-Modul. |
| F34 | 30A | Vorabsicherung Relais für Zündstart. Parkassistenzmodul. Heizungssteuerung. Kamera Spurhaltesystem. Einschränkungssteuerungsmodul. Zentrales Bedienfeld. Airbag-Statusanzeige für Beifahrer. Tachograph. Zusatzheizung. Steuergerät. |
| F35 | 5A | Einschränkungssteuerungsmodul. |
| F36 | 15A | Parkassistenz. Kamera Spurhaltesystem. Steuergerät. |
| F37 | 20A | Reserve. |
| F38 | 30A CB | Elektrische Fensterheber (Schalter). |
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Stilles Radio / Nicht verwendet. |
| F2 | – | Nicht verwendet. |
| F3 | – | Nicht verwendet. |
| F4 | – | Nicht verwendet. |
| F5 | – | Nicht verwendet. |
| F6 | 15A | Nicht verwendet / Stickoxidsensor (Euro 6,2). |
| F7 | 15A | Nicht verwendet / Partikelsensor (Euro 6,2). |
| F8 | 20A | Kühlerlüfter (Doppelgeschwindigkeit / hohe Geschwindigkeit). |
| F9 | – | Nicht verwendet. |
| F10 | – | Nicht verwendet. |
| F11 | – | Nicht verwendet. |
| F12 | – | Nicht verwendet. |
| F13 | – | Nicht verwendet. |
| F14 | – | Nicht verwendet. |
| F15 | – | Nicht verwendet. |
| F 16 | – | Nicht verwendet. |
| F17 | – | Nicht verwendet. |
| F18 | 40A | Kühlerlüfter 2. |
| F19 | 40A | Kühlerlüfter (Doppelgeschwindigkeit / hohe Geschwindigkeit). |
| F19 | 60A | Kühlerlüfter (einfache Geschwindigkeit / niedrige Geschwindigkeit). |
| F20 | 40A | Relais selektive katalytische Reduktion. |
| F21 | 40A | Glühmodul 2. |
| F22 | 40A | Glühmodul 1. |
| F23 | 10 A | Klimaanlagenkupplung. |
| F24 | – | Nicht verwendet. |
| F25 | 15A | Nebelscheinwerfer rechts mit hoher Intensität / nicht verwendet. |
| F26 | 15A | Nebelscheinwerfer links mit hoher Intensität / Nicht verwendet. |
| F27 | – | Nicht verwendet. |
| F28 | 5A | Motorraumheizung. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F29 | 7,5A/15A | Starten der Wasserpumpe / Kühlmittelpumpe. |
| F30 | 60A | Relais des Getriebesteuergeräts. |
| F31 | 25A | Startrelais 2 / nicht verwendet. |
| F32 | 20A | Kraftstoffbetriebene Zusatzheizung. |
| F33 | – | Nicht verwendet. |
| F34 | – | Nicht verwendet. |
| F35 | 20A | Getriebesteuergerät. |
| F36 | 20A | Fahrzeugstromversorgung 5. |
| F37 | 15A | Tankreduzierer. Abgasrückführventil. |
| F38 | 10 A | Sicherungskasten Motor Relaisspulen R1, R5, R10 und R15 (Kühlerlüfter hohe Geschwindigkeit, Klimaanlagenkupplung, Kühlerlüfter niedrige Geschwindigkeit, Relais Kühlerlüfter niedrige und hohe Geschwindigkeit). |
| F39 | 10 A | Glühüberwachung. Stickoxidsensor. |
| Relais | ||
| R1 | Schneller Kühlerlüfter. | |
| R2 | Nicht verwendet. | |
| R3 | Heckscheibenwischer. | |
| R4 | Luftfederung. | |
| R5 | Kühlerlüfter. | |
| R6 | Nicht verwendet. | |
| R7 | Haupt-Xenon-Scheinwerfer links mit hoher Intensität / Nicht verwendet. | |
| R8 | Haupt-Xenon-Scheinwerfer rechts mit hoher Intensität / Nicht verwendet. | |
| R9 | Anlasser. | |
| R10 | Klimaanlagenkupplung. | |
| R11 | Glühkerze Kraftstoffverdampfungssystem. | |
| R12 | Kraftstoffpumpe. | |
| R13 | Nicht verwendet. | |
| R14 | Ventil zur Steuerung des wirtschaftlichen Kühlmittels / Nicht verwendet. | |
| R15 | Kühlerlüfter niedrige Geschwindigkeit. | |
| R16 | Nicht verwendet. | |
| R17 | Nicht verwendet. | |
| R18 | Getriebesteuergerät. |
Sicherungsplan (2,2 l Dieselmotor)
Sicherungskasten vorläufig
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 470 A | Lichtmaschine. Starten. Motorsicherungskasten. |
| F2 | 100 A | Sicherungskasten im Fahrgastraum. |
| F3 | – | Nicht verwendet. |
| F4 | 200 A | Sicherungskasten Hilfsanschluss. |
| F5 | 100 A | Sicherungskasten Hilfsanschluss. |
| F6 | 80 A | Elektrische Zusatzheizung. |
| F7 | 80 A | Relais beheizbare Windschutzscheibe. |
| F8 | 100 A | Motorsicherungskasten. |
| F9 | 100 A | Sicherungskasten Hilfsanschluss. |
| F10 | 60 A | Sicherungskasten im Fahrgastraum / Karosseriesteuergerät 1. |
| F11 | 60 A | Sicherungskasten im Fahrgastraum / Karosseriesteuergerät 2. |
| F12 | 60 A | Geänderter Fahrzeuganschluss. |
| F13 | 60 A | Nicht verwendet / Geänderter Fahrzeuganschluss. |
| F14 | 60 A | Geänderter Fahrzeuganschluss. |
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 10 A | Modul zur Steuerung von Einschränkungen. |
| F2 | – | Nicht verwendet. |
| F3 | 10 A | Beheizte Außenspiegel. |
| F4 | – | Nicht verwendet. |
| F5 | 20A | Modul zur Steuerung der Zusatzheizung / Kraftstoffbetriebene Zusatzheizung. |
| F6 | 5A | Tachograph. |
| F7 | 10 A | Adaptiver Tempomat. |
| F8 | 40A | DC/AC-Wechselrichter. |
| F9 | – | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F10 | 30A | Fahrersitz. |
| F11 | – | Nicht verwendet. |
| F12 | – | Nicht verwendet. |
| F13 | – | Nicht verwendet. |
| F14 | 5A | Modul zur Steuerung des Übertragungssystems. |
| F15 | 40A | Modul zur Steuerung des Übertragungssystems. |
| F 16 | 40A | Sicherungskasten im Fahrgastraum. |
| F17 | – | Nicht verwendet. |
| F18 | 30A | Nicht verwendet / Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F19 | 5A | Tachograph. |
| F20 | 5A | Relais für beheizbare Windschutzscheibe. Relais für beheizbare Außenspiegel. Wechselstrom-Stromversorgungspunkt. DC/AC-Wechselrichter. |
Über den Ford Transit Custom (2012-2018)
Der Ford Transit Custom, hergestellt zwischen 2012 und 2018, ist ein beliebtes Nutzfahrzeug, das sich durch Zuverlässigkeit und Vielseitigkeit auszeichnet. Dieses Modell ist bekannt für sein modernes Design und seinen komfortablen Innenraum, der ausreichend Platz für Fahrer und Passagiere bietet. Der Ford Transit Custom ist mit verschiedenen Motorisierungen erhältlich, darunter effiziente Dieselmotoren, die optimale Leistung und geringen Kraftstoffverbrauch bieten. Dank seiner robusten Konstruktion und fortschrittlichen Sicherheitsmerkmale ist dieses Modell die ideale Wahl für Unternehmer und Unternehmen, die ein zuverlässiges Fahrzeug für den Transport von Gütern oder Personen benötigen.
Schaltplan des Sicherungskastens Ford Transit Custom
Diese Seite zeigt den Schaltplan des Sicherungskastens für den Ford Transit Custom, der für die ordnungsgemäße Wartung und Fehlerbehebung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind unter der Motorhaube und im Fahrgastraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte in Ihrem Fahrzeug, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktionen zu haben.
