Ford Fusion (2002-2018) – Sicherungskasten

Thomas Schneider

Ford Fusion (2002-2012) – Sicherungsplan

Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fusion (2002-2012) ist die Sicherung F29 im Sicherungskasten auf dem Armaturenbrett.

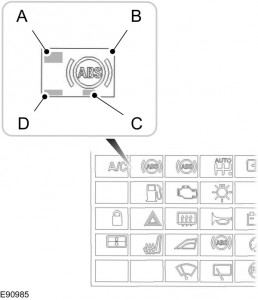

Sicherungsetikett

Sicherungsetikett für Zigarettenanzünder (F29) im Ford Fusion Armaturenbrett
Ford Fusion – Sicherungsetikett

A Sicherungsnummer
B Geschützte Stromkreise
C Position ( L = links und R = rechts)
D Nennwert der Sicherung (Ampere)

Symbol Beschreibung
Detailansicht des Sicherungsetiketts mit Nummer, Stromkreis, Position und Nennwert Siehe Bedienungsanleitung
Nahaufnahme eines Sicherungsetiketts mit Beschriftungen für Stromkreise und Ampere Airbag
Sicherungsetikett mit klarer Kennzeichnung von Sicherungsnummer und Nennwert ABS
Übersicht des Sicherungsetiketts mit Angaben zu geschützten Stromkreisen und Position Nebelscheinwerfer
Sicherungsetikett mit detaillierten Informationen zu Sicherungsnummer und Nennwert Fernlicht
Sicherungsetikett, das die Position (L/R) und den Nennwert der Sicherung zeigt Nebelscheinwerfer
Sicherungsetikett mit allen relevanten Daten: Nummer, Stromkreis, Position, Nennwert Beleuchtungssteuerung
Nahaufnahme des Sicherungsetiketts mit Fokus auf geschützte Stromkreise Scheibenwischer
Sicherungsetikett mit Beschriftungen für Sicherungsnummer und Nennwert in Ampere Heckscheibenwischer
Sicherungsetikett, das die Zuordnung von Sicherung zu Stromkreis verdeutlicht Beheizbare Windschutzscheibe
Detailansicht des Sicherungsetiketts mit Position (links/rechts) und Nennwert Beheizbare Heckscheibe
Sicherungsetikett mit vollständiger Legende für die Sicherungskastenbelegung Beheizbare Außenspiegel
Sicherungsetikett mit klarer Darstellung der Sicherungsnummer und des Nennwerts Elektrische Außenspiegel
Sicherungsetikett, das die geschützten Stromkreise und ihre Position anzeigt Elektrische Fensterheber
Sicherungsetikett mit allen notwendigen Informationen zur Identifizierung von Sicherungen Nicht verwendet
Nahaufnahme eines Sicherungsetiketts mit Fokus auf die Sicherungsnummer Sitzheizung
Sicherungsetikett mit detaillierten Angaben zu Stromkreisen und Nennwerten Lüftermotor
Sicherungsetikett, das die Position der Sicherung im Sicherungskasten angibt Klimaanlage
Übersichtliches Sicherungsetikett mit allen relevanten Beschriftungen Zigarettenanzünder
Sicherungsetikett mit klarer Darstellung der Sicherungsnummer und des Nennwerts Hupe
Sicherungsetikett, das die geschützten Stromkreise und ihre Position anzeigt Tagfahrlicht
Sicherungsetikett mit allen notwendigen Informationen zur Identifizierung von Sicherungen Automatikgetriebe oder Durashift EST
Nahaufnahme eines Sicherungsetiketts mit Fokus auf die Sicherungsnummer Motorsteuerung (Diesel) oder Katalysator
Sicherungsetikett mit detaillierten Angaben zu Stromkreisen und Nennwerten Anlassermotor
Sicherungsetikett, das die Position der Sicherung im Sicherungskasten angibt Audiosystem und Diagnosebuchse
Übersichtliches Sicherungsetikett mit allen relevanten Beschriftungen Motorsteuerung oder elektronisches Modul
Sicherungsetikett mit klarer Darstellung der Sicherungsnummer und des Nennwerts Kraftstoffpumpe
Sicherungsetikett, das die geschützten Stromkreise und ihre Position anzeigt Zusatzheizung;

Glühkerzen;

Einspritzpumpenrelais.
Sicherungsetikett für das Einspritzpumpenrelais im Ford Fusion Batterie und Ladesystem
Detailansicht des Sicherungsetiketts für das Einspritzpumpenrelais Instrumentensatz;

Batteriesparmodus;

Kennzeichenbeleuchtung;

Allgemeines Elektronikmodul (GEM).
Sicherungsetikett für das Allgemeine Elektronikmodul (GEM) im Fahrzeug Seiten- und Rücklichter
Nahaufnahme des Sicherungsetiketts für das Allgemeine Elektronikmodul (GEM) Zentralverriegelung und Hupe
Sicherungsetikett, das die Sicherung des Allgemeinen Elektronikmoduls (GEM) kennzeichnet Warnblinkanlage und Blinker
Sicherungsetikett für das Allgemeine Elektronikmodul (GEM) im Ford Fusion Zündung
Detailansicht des Sicherungsetiketts für das Allgemeine Elektronikmodul (GEM) Anhängerzugmodul
Sicherungsetikett, das die Sicherung des Allgemeinen Elektronikmoduls (GEM) zeigt Durashift EST
Sicherungsetikett für das Allgemeine Elektronikmodul (GEM) im Fahrzeuginnenraum Bremslichter
Nahaufnahme des Sicherungsetiketts für das Allgemeine Elektronikmodul (GEM) Rückfahrlicht

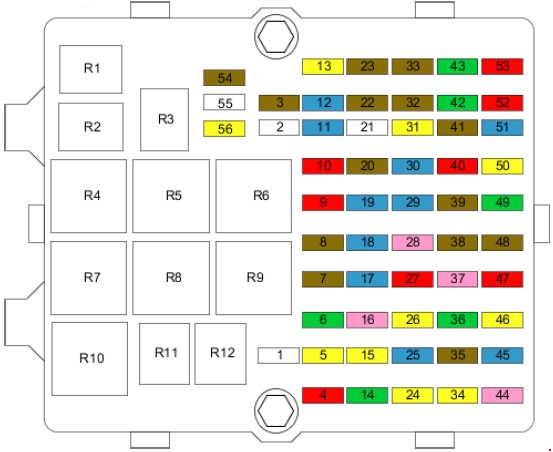

Sicherungskasten auf dem Armaturenbrett

Sicherungskasten auf dem Armaturenbrett des Ford Fusion
Ford Fusion – Sicherungskasten-Diagramm – Armaturenbrett
Nummer Ampere [A] Beschreibung
F1 – –
F2 – Anhängerzugmodul
F3 7,5 Beleuchtung
– Anhängerzugmodul
F4 10 Klimaanlage, Lüftermotor
F5 20 ABS, ESP
F6 30 ABS, ESP
F7 7,5 Automatikgetriebe
15 Automatikgetriebe
F8 7,5 Elektrische Spiegel
F9 10 Linker Abblendlichtscheinwerfer
F10 10 Rechter Abblendlichtscheinwerfer
F11 15 Tagfahrlicht
F12 15 Motorsteuerung
F13 20 Motorsteuerung, Katalysator
F14 30 Anlassermotor
F15 20 Kraftstoffpumpe
F 16 3 Motorsteuerung (PCM-Speicher)
F17 15 Lichtschalter
F18 15 Radio, Diagnosebuchse
F19 15 Tagfahrlicht
F20 7,5 Blinkerset;

Batteriesparmodus;

Kennzeichenbeleuchtung;

Allgemeines Elektronikmodul.
F21 – –
F22 7,5 Positions- und Seitenlichter (links)
F23 7,5 Positions- und Seitenlichter (rechts)
F24 20 Zentralverriegelung;

Warnsirene;

GEM-Modul (TV).
F25 15 Warnblinkanlage;

Blinker (GEM-Modul).
F26 20 Beheizbare Heckscheibe (GEM-Modul)
F27 10 Hupe (GEM-Modul)
15 Hupe (GEM-Modul)
F28 3 Batterie, Ladesystem
F29 15 Zigarettenanzünder
F30 15 Zündung
F31 10 Lichtschalter
20 Anhängerzugmodul
F32 7,5 Beheizbarer Spiegel
F33 7,5 Blinkerset;

Batteriesparmodus;

Kennzeichenbeleuchtung;

Allgemeines Elektronikmodul.
F34 20 Schiebedach
F35 7,5 Beheizbare Vordersitze
F36 30 Elektrische Fensterheber
F37 3 ABS, ESP
F38 7,5 Allgemeines Elektronikmodul (Klemme 15)
F39 7,5 Airbag
Leggere  Ford F150, F250, F350 (1987-1991) – Sicherungskasten
F40 7,5 Getriebe
10 Scheinwerfer
F41 7,5 Automatikgetriebe
F42 30 Beheizbare Windschutzscheibe
F43 30 Beheizbare Windschutzscheibe
F44 3 Radio, Diagnosebuchse (Klemme 75)
F45 15 Bremslichter
F46 20 Frontscheibenwischer
F47 10 Heckscheibenwischer
10 Frontscheibenwischer (Hi.)
F48 7,5 Ersatzbirnen
F49 30 Lüftermotor
F50 20 Nebelscheinwerfer
F51 15 Zusätzliche Steckdose
F52 10 Linker Fernlichtscheinwerfer
F53 10 Rechter Fernlichtscheinwerfer
F54 7,5 Anhängerzugmodul
F55 – –
F56 20 Anhängerzugmodul
Relais
R1 Elektrische Spiegel
Beleuchtung
R2 Beheizbare Windschutzscheibe
Scheinwerfer
R3 Zündung
Tagfahrlicht
R4 Abblendlicht vorne
Zündung
R5 Fernlicht
Zündmotor
R6 Kraftstoffpumpe
Klappspiegel
R7 Zündmotor
Beheizbare Windschutzscheibe
R8 Kühlerventilator
Tagfahrlicht
Zündmotor
R9 Tagfahrlicht
Motorsteuerung
R10 Ladesystem
Klappspiegel
R11 Motorsteuerung
Kraftstoffpumpe
R12 Elektrische Spiegel
Batteriesparrelais

Sicherungskasten im Motorraum

Sicherungskasten im Motorraum des Ford Fusion mit Hauptsicherungen
Ford Fusion – Sicherungskasten-Diagramm – Sicherungskasten im Motorraum
Nr Ampere [A] Beschreibung
F1 80 Zusatzheizung (PTC)
F2 60 Zusatzheizung (PTC), TCU
F3 60 Zusatzheizung (PTC);

Glühkerze.
F4 40 Kühlerventilator, Klimaanlage
F5 60 Beleuchtung,

Allgemeines Elektronikmodul (GEM)
F6 60 Zündung
F7 60 Motor, Beleuchtung
F8 60 Beheizbare Windschutzscheibe;

ABS;

ESP.

Sicherungskasten im Motorraum

Sicherungskasten im Motorraum, der die ESP-Sicherung enthält
Ford Fusion – Sicherungskasten-Diagramm – Sicherungskasten im Motorraum
Nr Beschreibung
R1 Klimaanlage
R2 Kühlerventilator
R3 Zusatzheizung (PTC)
Ersatzlampen
R4 Zusatzheizung (PTC)

Ford Fusion (2013-2018) – Sicherungsplan

Baujahr: 2013, 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fusion (2013-2018) ist die Sicherung 10 im Sicherungskasten auf dem Armaturenbrett.

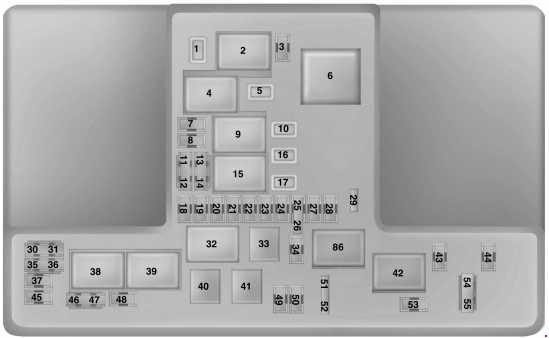

Stromversorgungsplan

Der Stromversorgungsplan befindet sich im Motorraum. Er enthält Hochstromsicherungen, die die wichtigsten elektrischen Systeme des Fahrzeugs vor Überlastung schützen.

Stromversorgungsplan im Motorraum mit Hochstromsicherungen für wichtige Systeme
Ford Fusion – Sicherungsplan – Stromversorgungsplan
Nummer Ampere [A] Beschreibung
1 30 2015-2018: Panoramadach
25 2013-2014: Scheibenwischermotor Nr. 2
3 15 Regensensor
5 20 Stromversorgungspunkt 3 – Rückseite der Konsole
7 20 Antriebsstrang-Steuermodul – Fahrzeugleistung 1
Leistung des Antriebsstrang-Steuermoduls
8 20 Antriebsstrang-Steuermodul – Fahrzeugleistung 2
Emissionskomponenten
10 20 Stromversorgungspunkt 1 – Fahrerseite vorne
11 15 Antriebsstrang-Steuermodul – Fahrzeugleistung 4
Zündspulen
12 15 Antriebsstrang-Steuermodul – Fahrzeugleistung 3
Nicht emissionsrelevant
13 10 2013-2016: Antriebsstrang-Steuermodul – Fahrzeugleistung 5 (außer Hybrid)
14 10 2013-2016: Antriebsstrang-Steuermodul – Fahrzeugleistung 6 (außer Hybrid)
16 20 Stromversorgungspunkt 2 – Konsole
17 20 Hybrid (2013-2016): Getriebeöl
18 10 außer Hybridmotor: 2013-2014: Antriebsstrang-Steuermodul – aktive Leistungserhaltung Hybrid:
Antriebsstrang-Steuermodul und Hybrid-Antriebsstrang aktive Leistungserhaltung des Batteriemoduls
19 10 Elektronische Lenkunterstützung im Run-Start-Modus
20 10 2017-2018: Adaptiver Tempomat 2013-2016: Run / Start Beleuchtung
21 15 außer Hybrid: Funktionsprüfung; Getriebestart; Getriebeölpumpe Start/Stopp; Hybrid:
2013-2014: Hybrid-Funktionssteuermodul; Antriebsstrangstart; 2015-2018: Getriebe-Start-Stopp-Schalter; HEV-Inverter.
22 10 außer Hybrid: Klimaanlagenkupplungssolenoid
23 15 Start-Stopp; Toter-Winkel-Informationssystem; Rückfahrkamera; Head-Up-Display; Spannungsstabilisierungsmodul; Getriebeaktuator; Adaptiver Tempomat.
24 10 Hybrid: Getriebeölpumpe mit Start
25 10 System zur Verhinderung des Blockierens der Räder während des Starts
26 10 Antriebsstrang-Steuermodul mit Start
27 10 Hybrid: Elektromagnetische Ventilbelüftung
28 – –
29 5 außer Hybridversion:
2015-2018: Luftstromüberwachung (außer Hybridversion)
15 Hybrid:
2013-2016: Fahrzeugleistung mit Hybridanteil 5
30 – –
31 – –
34 – –
35 15 Hybrid: Ladelüfter
36 15 Hybrid: Lüfter der elektrischen Batteriesteuerung
37 – –
43 – –
44 – –
45 5 Hybrid: Unterdruckpumpenmonitor
46 10 Hybrid ausgeschlossen:
2013-2014: Lichtmaschine Hybrid: Ladebuchsen-Lichtring
47 10 Hybrid ausgeschlossen:
2013-2014: Bremsschalter/Schloss Hybrid: Bremsschalter/Schloss
48 20 Hybrid ausgeschlossen:
2013-2014: Hupe Hybrid: Hupe
49 5 Hybrid ausgeschlossen:
2013-2014: Luftstromüberwachung Hybrid:
2015-2018: Luftstromüberwachung
50 20 Hybrid ausgeschlossen:
2015-2018: Hupe
15 Hybrid:
2017-2018: Fahrzeugleistung mit Hybridanteil 5; Lüfter der Batteriesteuerung.
51 15 Hybrid:
Fahrzeugleistung mit Hybridanteil 1; Steuerung des Hybridantriebssystems.
52 15 Hybrid: Fahrzeugstromversorgung mit Hybridanteil 2
Batterie-Energiesteuerung
53 10 2013-2016: Elektrische Sitze
54 10 Hybrid ausgeschlossen:
2015-2018: Bremseinschalter Hybrid: Fahrzeugleistung mit Hybridanteil
3 Kühlmittelpumpe
55 10 Hybrid ausgeschlossen:
2015-2018: ALTSensor Hybrid: Fahrzeugleistung mit Hybridanteil 4
Klimakompressor
Heizung mit positivem Temperaturkoeffizienten (PHEV)
Feuchtigkeitssensor (PHEV)
Relais
2 Anlasserrelais
4 Lüftermotorrelais
6 –
9 Antriebsstrang-Steuermodulrelais
15 Startrelais
32 Hybrid ausgeschlossen: elektrisches Lüfterrelais 1 Hybrid: Kühlgebläse-Relais
33 Hybrid ausgeschlossen: Klimaanlagenkupplungsrelais
38 Hybrid ausgeschlossen: elektrisches Lüfterrelais 2 Hybrid: Unterdruckpumpenrelais Nr. 1
39 Hybrid ausgeschlossen: Relais 2 und 3 der elektrischen Lüfterspule Hybrid: Unterdruckpumpenrelais Nr. 2
40 Hybrid ausgeschlossen:
2015-2018: Hupenrelais 2013-2014: Kraftstoffpumpenrelais Hybrid: Kraftstoffpumpenrelais
41 Hybrid ausgeschlossen:
2013-2014: Hupenrelais Hybrid: Hupenrelais
42 Hybrid ausgeschlossen:
2015-2018: Kraftstoffpumpenspulenrelais
86 –

Über Ford Fusion (2002-2018)

Der Ford Fusion, hergestellt zwischen 2002 und 2018, ist ein Kompaktwagen, der aufgrund seiner Zuverlässigkeit und Praktikabilität beliebt wurde. Dieses Modell bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und Effizienz lieferten. Der Ford Fusion war bekannt für seinen komfortablen Innenraum und moderne Technologien, die den Fahrkomfort erhöhten. Dank seiner kompakten Abmessungen war er ideal für das Stadtumfeld und bot dennoch ausreichend Platz für Passagiere und Gepäck.

Leggere  Ford Expedition U324 (2007-2017) – Sicherungskasten

Schaltplan des Sicherungskastens Ford Fusion

Diese Seite zeigt den Schaltplan des Sicherungskastens für den Ford Fusion, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme liefern detaillierte Informationen über die Sicherungsnummern, deren Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn richtig zu warten.

Post correlati:

  1. Ford Cougar (1999-2002) – Sicherungskasten
  2. Ford Explorer (ab 2010) – Glühbirnenspezifikationen
  3. Ford Mondeo Vignale (2015-2016) – Sicherungskasten
  4. Ford Galaxy II (2006-2015) – Batterien
  5. Ford Puma (1997-2002) – Batterie
  6. Ford Focus (1999-2018) – Sicherungskasten
  7. Ford Kuga (2008-2022) – Sicherungskasten
  8. Ford Contour (1995-2000) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
