Ford Contour (1995-2000) – Sicherungskasten
1995, 1996, 1997, 1998, 1999, 2000.
Sicherungsplan Armaturenbrett

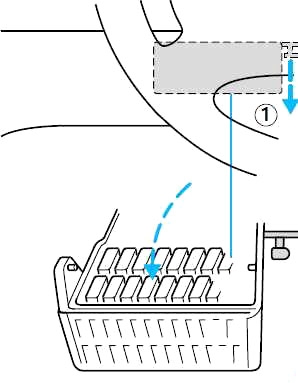

Der Sicherungskasten des Armaturenbretts befindet sich unter dem Armaturenbrett auf der linken Seite. Um ihn zu öffnen, greifen Sie unter das Armaturenbrett und drücken Sie den Entriegelungsknopf auf der rechten Seite des Sicherungskastens.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 19 | 7,5 | 1995-1997: Beheizte Spiegel |
| 20 | 10 | Scheibenwischermotoren (Schalter) |
| 21 | 40 | Elektrische Fensterheber |
| 22 | 7,5 | 1995-1997: ABS-Modul |
| 23 | 15 | Rückfahrlichter |
| 24 | 15 | Bremslichter |
| 25 | 20 | Schlösser |
| 26 | 7,5 | Hauptscheinwerfer |
| 27 | 15 | Zigarettenanzünder |
| 28 | 30 | Elektrische Sitze |
| 29 | 30 | Heckscheibenheizung |
| 30 | 7,5 | Motorsteuerungssystem |
| 31 | 7,5 | Instrumentenbeleuchtung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 32 | 7,5 | Radio |
| 33 | 7,5 | Parklichter – Fahrerseite |
| 34 | 7,5 | Innenbeleuchtung/elektrische Spiegeleinstellung/Uhr |
| 35 | 7,5 | Parklichter – Beifahrerseite |
| 36 | 10 | 1995-1998: Airbag |
| 37 | 30 | Heizungsgebläsemotor |
| 38 | — | – |
| R12 | Innenbeleuchtung | |
| R13 | Heckscheibenentfrostung | |
| R14 | Heizungsgebläsemotor | |
| R15 | Scheibenwischermotor | |
| R16 | Zündung | |
| D2 | Rückspannungsschutz | |
Sicherungskasten im Motorraum
Um eine Sicherung oder ein Relais zu überprüfen oder auszutauschen, entfernen Sie die Abdeckung des Sicherungskastens im Motorraum, indem Sie den Haken lösen und anheben.

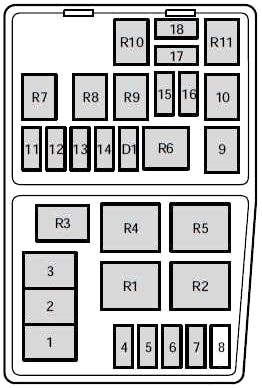

Schema 1995-1998
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Hauptstromversorgung des elektrischen Systems des Fahrzeugs |
| 2 | 60 | Motorkühlerlüfter |
| 3 | 60 | ABS-Bremssystem, Heizungsgebläse |
| 4 | 20 | Zündung, EEC-Modul, Tagfahrlicht |
| 5 | 15 | Nebelscheinwerfer |
| 6 | — | – |
| 7 | 20 | 1998: ABS-System |
| 7 | 30 | 1995-1997: ABS-System |
| 8 | 30 | 1995-1998: Luftpumpe |
| 9 | 20 | Elektronische Motorsteuerung (EWG) |
| 10 | 20 | Zündschlüssel |
| 11 | 3 | EWG-Zündmodul (Speicher) |
| 12 | 15 | Warnsystem für Hupe und Warnblinkanlage |
| 13 | 20 | 1998: HEGO-Sensor |
| 13 | 15 | 1995-1998: HEGO-Sensor |
| 14 | 15 | Elektrisch betriebene Kraftstoffpumpe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 15 | 10 | Abblendlichtscheinwerfer – (Beifahrerseite) |
| 16 | 10 | Abblendlichtscheinwerfer – (Fahrerseite) |
| 17 | 10 | Fernlichtscheinwerfer – (Beifahrerseite) |
| 18 | 10 | Fernlichtscheinwerfer – (Fahrerseite) |
| R1 | Tagfahrlicht | |
| R2 | Kühlerlüfterrelais (hohe Geschwindigkeit) | |
| R3 | Klimaanlage | |
| R4 | Klimaanlagenkupplung | |
| R5 | Kühlerlüfterrelais (niedrige Geschwindigkeit) | |
| R6 | Anlassermagnet | |
| R7 | Hupe | |
| R8 | Kraftstoffpumpe | |
| R9 | Abblendlichtscheinwerfer | |
| R10 | Fernlichtscheinwerfer | |
| R11 | PCM-Modul | |
| D1 | Rückspannungsschutz | |
Schema 1999-2000
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | – |
| 2 | 7,5 | Lichtmaschine |
| 3 | 20 | Nebelscheinwerfer |
| 4 | — | – |
| 5 | — | – |
| 6 | 3 | EWG-Zündmodul (Speicher) |
| 7 | 20 | Warnsystem für Hupe und Warnblinkanlage |
| 8 | — | – |
| 9 | 15 | Kraftstoffpumpe |
| 10 | — | – |
| 11 | 20 | Zündung, elektronische Motorsteuerung |
| 12 | — | – |
| 13 | 20 | HEGO-Sensor |
| 14 | 7,5 | ABS-Modul |
| 15 | 7,5 | Abblendlichtscheinwerfer (Beifahrerseite) |
| 16 | 7,5 | Abblendlichtscheinwerfer (Fahrerseite) |
| 17 | 7,5 | Fernlichtscheinwerfer (Beifahrerseite) |
| 18 | 7,5 | Fernlichtscheinwerfer (Fahrerseite) |
| 39 | — | – |
| 40 | 20 | Zündung, Lichtschalter, Sicherungskasten |
| 41 | 20 | EWG-Relais |
| 42 | 40 | Sicherungskasten (Sicherung 37 für Lüfterrelais) |
| 43 | — | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 44 | — | – |
| 45 | 60 | Starten |
| 46 | — | – |
| 47 | — | – |
| 48 | — | – |
| 49 | 60 | Motorkühlung |
| 50 | — | – |
| 51 | 60 | ABS |
| 52 | 60 | Sicherungskastenanschluss (zentrales Zeitmodul, Heckscheibenentfrostungsrelais, Sicherungen 24, 25, 27, 28, 34) |
| R1 | Kraftstoffpumpe | |
| R2 | EWG-Modul | |
| R3 | Klimaanlage | |
| R4 | Diodenlichter | |
| R5 | Nebelscheinwerfer | |
| R6 | Hupe | |
| R7 | Anlassermagnet | |
| R8 | Motorkühlerlüfter (hohe Geschwindigkeit) | |
| R9 | Motorkühlerlüfter | |
| R10 | – | |
| R11 | Tagfahrlicht | |
| D1 | Rückspannungsschutz | |
| D2 | – | |
Relais außerhalb der Sicherungskästen
| Nummer | Beschreibung | Position |
|---|---|---|
| R18 | „One-Touch“-Schalter (Fahrerfenster) | Fahrertür |
| R20 | – | — |
| R21 | – | — |
| R22 | Nebelscheinwerfer | Kabelabdeckung am Armaturenbrett |
| R23 | Blinker | Lenksäule |
| R24 | Diebstahlwarnanlage – Fahrerseite | Unterstützung des Türschlossmoduls |
| R25 | Diebstahlwarnanlage – rechte Seite | Unterstützung des Türschlossmoduls |
| R26 | – | — |
| R32 | Hego-Heizungssteuerung | In der Nähe des PCM-Moduls |
Über Ford Contour (1995-2000)
Der Ford Contour, hergestellt von 1995 bis 2000, war eine kompakte Limousine, die sich durch ein elegantes Design und zuverlässige Fahreigenschaften auszeichnete. Dieses Modell war bekannt für seine Geräumigkeit und seinen Komfort, was es ideal für den Familiengebrauch machte. Der Ford Contour war mit verschiedenen Motorisierungen erhältlich, darunter Vier- und Sechszylindermotoren, die sowohl für Stadt- als auch für Autobahnfahrten ausreichend Leistung boten. Dank seiner Konstruktion und technischen Lösungen wurde er bei Fahrern beliebt, die ein zuverlässiges und wirtschaftliches Fahrzeug suchten.
Sicherungskastenplan Ford Contour
Diese Seite zeigt den Sicherungskastenplan für den Ford Contour, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann sich im Motorraum befinden. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
