Ford Scorpio 2 (1994-1998) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Scorpio
Gilt für Neufahrzeuge in den Jahren:
1994, 1995, 1996, 1997, 1998.

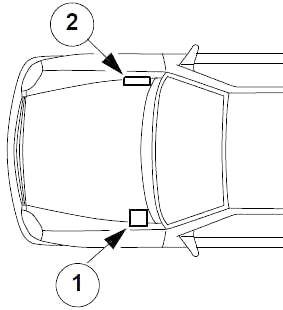

Position
- Der Sicherungskasten befindet sich im Motorraum auf der Fahrerseite.
- Der Batteriesicherungskasten befindet sich auf der Beifahrerseite.
Die Sicherungskästen enthalten die Hauptsicherungen und Relais. Die geschützten Stromkreise sind durch Nummern auf dem Sicherungskasten und zusätzlich durch Symbole auf der Innenseite des Deckels gekennzeichnet.

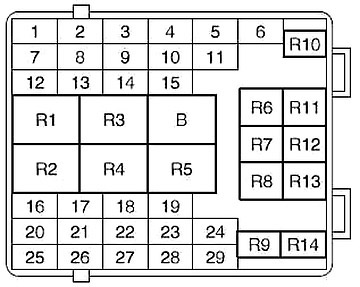

Sicherungskasten
Um eine Sicherung oder ein Relais zu überprüfen oder auszutauschen, entriegeln Sie die Verriegelungen (1) des Deckels und entfernen Sie ihn.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Nebelscheinwerfer vorne, beheizte Spiegel |
| 2 | 5 | Positionslicht LHD, Kennzeichenbeleuchtung |
| 3 | 10 | Außenlichtschalter |
| 4 | 10 | Fernlicht rechts, Scheinwerferregulierung |
| 5 | 10 | Fernlicht links |
| 6 | 30 | Elektrisch verstellbare Sitze |
| 7 | 25 | Scheibenwischermotoren, Scheibenwaschpumpen |
| 8 | 5 | Radio |
| 9 | 15 | Hupe |
| 10 | 10 | Fernlicht links |
| 11 | 10 | Fernlicht rechts |
| 12 | 5 | Positionslicht RHD |
| 13 | 20 | Zündschloss |
| 14 | 15 | Rückleuchten, Blinker, Bremslichter |
| 15 | 7,5 | Nebelschlussleuchten |
| 16 | 7,5 | Elektronik |
| 17 | 7,5 | Elektronik |
| 18 | 10 | Abblendlicht/Beleuchtung RHD |
| 19 | 20 | Scheinwerferwaschanlage |
| 20 | 20 | Beheizbare Heckscheibe |
| 21 | 10 | Beheizbare Außenspiegel |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 20 | Türverriegelungsmodule |
| 23 | 5 | Instrumentenbeleuchtung |
| 24 | 15 | Innenbeleuchtung, Audiosysteme |
| 25 | 30 | Fensterheberversorgung |
| 26 | 30 | Elektrisches Fenster vorne |
| 27 | 10 | Airbag, ABS |
| 28 | 30 | Elektrisches Schiebedach, elektrische Fenster hinten |
| 29 | 25 | Heizungsgebläsemotor |
| R1 | Heckscheibenwischer | |
| R2 | Intervallwischer (Frontscheibe) | |
| R3 | Nebelscheinwerfer | |
| R4 | Beheizbare Heckscheibe | |
| R5 | Beheizbare Heckscheibe | |
| R6 | Hauptsatz | |
| R7 | Abblendlicht/Beleuchtung (GB) | |
| R8 | Nicht verwendet | |
| R9 | Nebelscheinwerfer | |
| R10 | Hupe | |
| R11 | Startblockierung (Automatikgetriebe) | |
| R12 | Hintertürverriegelung | |
| R13 | Differential | |
| R14 | Tagfahrlicht (S, N, DK, SF) | |

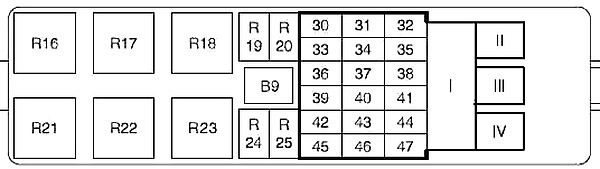

Sicherungskasten
Zum Überprüfen oder Austauschen einer Sicherung oder eines Relais entriegeln Sie die Verriegelungen (1) des Deckels und entfernen Sie ihn.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 30 | 20 | Niveauregulierungssystem |
| 31 | 10 | EWG V PCM |
| 32 | – | Nicht verwendet |
| 33 | 20 | Einschaltzeit |
| 34 | 15 | Motorsteuerungssystem |
| 35 | 30 | Klimakompressor |
| 36 | 10 | Energiesparmodus (Batterie) |
| 37 | 20 | Motorsteuerungssystem |
| 38 | 30 | Beheizbare Heckscheibe rechts |
| 39 | 30 | Kühlerlüfter (1/1+2) |
| 40 | 20 | HO2S |
| 41 | 30 | Beheizbare Heckscheibe links |
| 42 | 15 | Kraftstoffpumpe |
| 43 | 20 | Zigarettenanzünder, elektrisch beheizte Sitze |
| 44 | 30 | Kühlerlüfter (2) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 45 | 10 | Warnsignal |
| 46 | 30 | ABS-Modul |
| 47 | 30 | ABS-Modul |
| I | 80 | Zentrale Stromversorgungs-Sicherungskasten |
| II | 60 | Zentrale Stromversorgungs-Sicherungskasten |
| III | 60 | Zentrale Stromversorgungs-Sicherungskasten |
| IV | 50 | Diesel-Glühkerze |
| R16 | Energiesparmodus (Batterie) | |
| R17 | Kraftstoffeinspritzpumpe | |
| R18 | Beheizbare Heckscheibe | |
| R19 | Motorsteuerungssystem | |
| R20 | Selbstnivellierung | |
| R21 | Zündschloss | |
| R22 | Differential | |
| R23 | Differential | |
| R24 | Klimaanlage | |
| R25 | Nicht verwendet | |
Zusatzrelais
| Nummer | Beschreibung | Position |
|---|---|---|
| R26 | Beheizbare Sitze | Mittelkonsole |
| R27 | Elektrisches Schiebedach | Schiebedach |
| R28 | Heizungsgebläsemotor | Hinter dem Handschuhfach |
| R29 | Blinker | Neben der Lenksäule |
| R30 | „Trip“-Schalter (Fenster) | Fahrertür |
| R31 | Scheinwerferwaschanlage | Hinter dem Handschuhfach |
| R32 | Diesel-Glühkerze | Motorraum |
| R33 | Heckscheibenwischerfrequenz | Neben der Lenksäule |
| R34 | Motorkühlerlüfter | Motorraum |
| R35 | Nebelscheinwerfer vorne (NL,S) | Unter dem Armaturenbrett |
| R36 | Nicht verwendet | – |
| R37 | Geschwindigkeitsregelsystem | Hinter dem Handschuhfach |
| R38 | Luftkompressor | Hinter dem Handschuhfach |
Über Ford Scorpio 2 (1994-1998)
Der Ford Scorpio 2, hergestellt zwischen 1994 und 1998, ist bekannt für sein elegantes Design und den Komfort, den er bietet. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Limousinen und Kombis, und wurde mit einer breiten Palette von Motoren ausgestattet. Zu den häufigsten Motoren gehörten Benzinaggregate mit 2,0, 2,3 und 2,9 Litern Hubraum sowie Dieselmotoren mit 2,5 Litern Hubraum. Der Ford Scorpio 2 war beliebt für seine Geräumigkeit, komfortablen Fahreigenschaften und die fortschrittlichen Technologien, die er zu dieser Zeit bot.
Sicherungsplan Ford Scorpio 2
Diese Seite zeigt den Sicherungsplan für den Ford Scorpio 2, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
