Ford Galaxy und S-MAX (2015-2022) – Sicherungskasten

Ford Galaxy und S-MAX (2015-2019) Schaltplan des Sicherungskastens

Herstellungsjahr: 2015, 2016, 2017, 2018, 2019.

Sicherungen Zigarettenanzünder (Steckdose): # 5 (hintere Konsole), # 10 (vor dem Fahrer), # 16 (Konsole), # 17 (Kofferraum) im Sicherungskasten des Motorraums.

Sicherungskasten im Fahrgastraum

Position des Sicherungskastens

Der Sicherungskasten befindet sich unter dem Armaturenbrett links vom Lenkrad (der Zugang kann durch Entfernen der Verkleidung erleichtert werden).

Sicherungsbelegungsplan

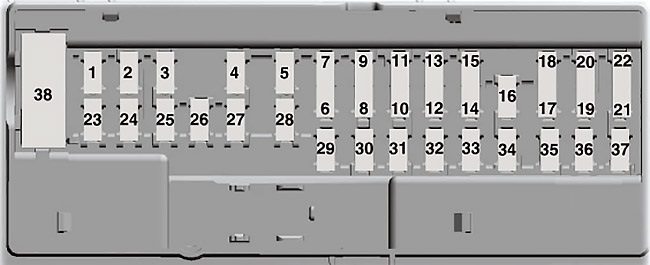

Position des Sicherungskastens unter dem Armaturenbrett links vom Lenkrad.

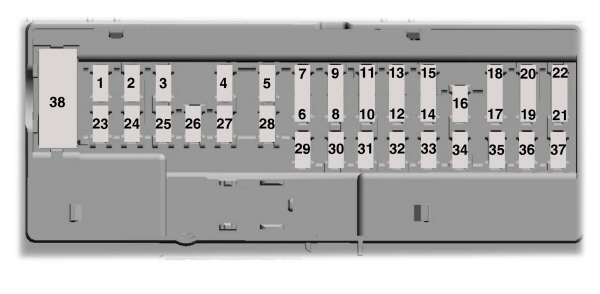

Sicherungsbelegung unter dem Armaturenbrett

Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
1 10 A 2015-2017:

Beleuchtung (Umgebung, Fahrgastraum, Gastfreundschaft, Kuppel);

2017-2019:

Nicht verwendet.

2 7,5A Sitze mit Memory-Funktion;

Lendenwirbelstütze;

Elektrischer Spiegel.

3 20A Entriegelung der Fahrertür.
4 5A Nicht-Original-Elektronikschalter und

Anhängerbremsschalter.

5 20A Zündung;

Start-Stopp-Zündschalter.

6 10 A Relaisspule für beheizten Sitz.
7 10 A Nicht verwendet (Reserve).
8 10 A Nicht verwendet (Reserve).
9 10 A Nicht verwendet (Reserve).
10 5A Tastatur;

Elektrisches Heckklappenmodul.

11 5A Nicht verwendet.
12 7,5A Klimaregelung;

Getriebewählhebel.

13 7,5A Lenksäulenverriegelung;

Gruppe;

Datenverbindungslogik.

14 10 A Nicht verwendet.
15 10 A Datenverbindungs-Gateway-Modul.
16 15A Kindersicherung;

Entriegelung der Heckklappe.

17 5A Nicht verwendet (Reserve).
18 5A Zündung;

Start-Stopp-Taste.

Nr Ampere [A] Beschreibung
19 7,5A Beifahrerairbag-Deaktivierungsanzeige;

Getriebeanzeige.

20 7,5A Nicht verwendet (Reserve).
21 5A Feuchtigkeits- und Temperatursensor im Auto;

Toter-Winkel-Informationssystem;

Rückfahrkamera;

Adaptiver Tempomat.

22 5A Belegungssensor für Passagiere.
23 10 A Verzögerte Zubehörteile (Leistungsinverterlogik, Schiebedachlogik).
24 20A Zentralverriegelung.
25 30A Fahrertür (Fenster, Spiegel).
26 30A Beifahrertür (Fenster, Spiegel).
27 30A Schiebedach
28 20A Verstärker.
29 30A Hintere Fahrertür (Fenster).
30 30A Hintere Beifahrertür (Fenster).
31 15A Nicht verwendet (Reserve).
32 10 A Globales Positionierungssystem (GPS);

Anzeige;

Sprachsteuerung;

Adaptiver Tempomat;

Radio.

33 20A Radio.
34 30A Startbus

(Sicherungen 19, 20, 21, 22, 35, 36, 37, automatischer Schalter).

35 5A Grenzsteuerungsmodul.
36 15A Spiegel mit automatischer Abblendfunktion;

Beheizter Sitz;

Allradantrieb.

37 15A oder 20A Spannungsstabilisierungsmodul-Logikversorgung.
38 30A Nicht verwendet (Reserve).

Sicherungskasten im Motorraum

Position des Sicherungskastens

Sicherungen an der Unterseite des Sicherungskastens

Um auf die Unterseite des Sicherungskastens zuzugreifen, führen Sie die folgenden Schritte aus:

1. Entriegeln Sie die beiden Haken, die sich auf beiden Seiten des Sicherungskastens befinden.
2. Heben Sie die Innenseite des Sicherungskastens von der Halterung ab.
3. Bewegen Sie den Sicherungskasten zur Mitte des Motorraums.
4. Drehen Sie die Außenseite des Sicherungskastens, um auf die Unterseite zuzugreifen.

Entriegeln der Haken am Sicherungskasten für den Zugang zu den Sicherungen.

Sicherungsbelegungsplan

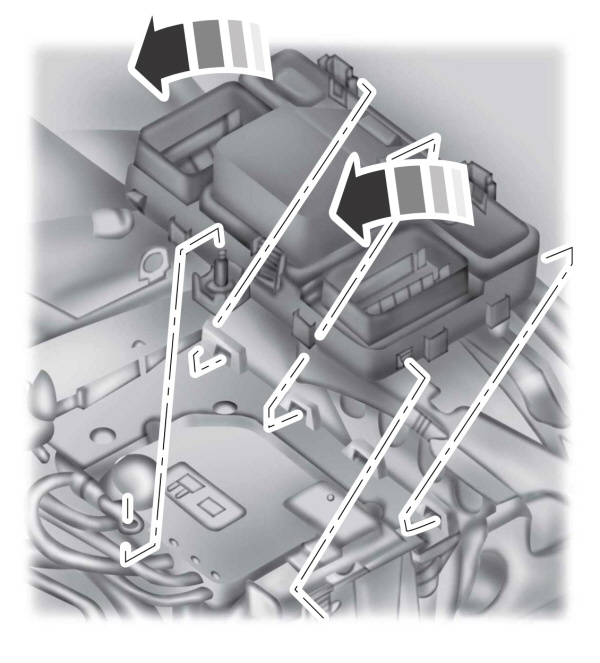

Anleitung zum Anheben des Sicherungskastens aus der Halterung.

Sicherungsbelegung im Motorraum

Leggere  Ford Maverick (2022) – Sicherungskasten
Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
1 25A Scheibenwischermotor.
2 Anlassermotorrelais.
3 15A Heckscheibenwischer;

Regensensor

4 Lüftermotorrelais.
5 20A Strompunkt 3 – Hintere Konsole.
6 Relais Zusatzheizung Nr. 2.
7 20A Antriebsstrang-Steuermodul – Fahrzeugleistung 1.
8 20A Antriebsstrang-Steuermodul – Fahrzeugleistung 2.
9 Relais des Antriebsstrang-Steuermoduls.
10 20A Strompunkt 1 – vor dem Fahrer.
11 15A Antriebsstrang-Steuermodul – Fahrzeugleistung 4.
12 15A Antriebsstrang-Steuermodul – Fahrzeugleistung 3.
13 10 A Nicht verwendet (Reserve).
14 10 A Nicht verwendet (Reserve).
15 Startrelais.
16 20A Strompunkt 2 – Konsole.
17 20A Strompunkt 4 – Kofferraum.
18 10 A Nicht verwendet (Reserve).
19 10 A Elektronische Servolenkung im Run-Start-Modus.
20 10 A Beleuchtung starten / einschalten.
21 15A Getriebesteuerung starten.
Zündung und Abschaltung der Getriebeölpumpe.
22 10 A Magnetventil des Klimakompressors.
23 15A Run-Start;

Toter-Winkel-Informationssystem;

Rückfahrkamera;

Adaptiver Tempomat;

Head-up-Display;

Spannungsstabilisierungsmodul.

24 10 A Starten des Starts 7.
25 10 A System zur Verhinderung des Blockierens der Räder während des Starts.
26 10 A Antriebsstrang-Steuermodul vom Typ Run-Start.
27 Nicht verwendet.
Nr Ampere [A] Beschreibung
28 10 A Heckscheibenwischerpumpe.
29 Nicht verwendet.
30 Nicht verwendet.
31 Nicht verwendet.
32 Elektronisches Lüfterrelais 1.
33 Relais des Klimakompressors.
34 15A Elektrische Lenksäulenverriegelung.
35 Nicht verwendet.
36 Nicht verwendet.
37 Nicht verwendet.
38 Elektronisches Lüfterrelais 2
39 Relais des elektrischen Lüfters 2 und 3.
40 Relais der Scheinwerferwischer.
41 Hupenrelais.
42 Kraftstoffpumpenrelais.
43 10 A Nicht verwendet (Reserve).
44 5A Beheizte Scheibenwischerdüse.
45 Nicht verwendet.
46 10 A Lichtmaschinensensor.
47 10 A Bremslichtschalter und Deaktivierung.
48 20A Hupe
49 25A Dieselheizung.
50 10 A Getriebelüfter.
51 Nicht verwendet.
52 Nicht verwendet.
53 10 A Elektrische Sitze.
54 5A Kraftstoffheizung.
55 5A Kraftstoffheizung.

Sicherungsbelegungsplan (unterer Teil)

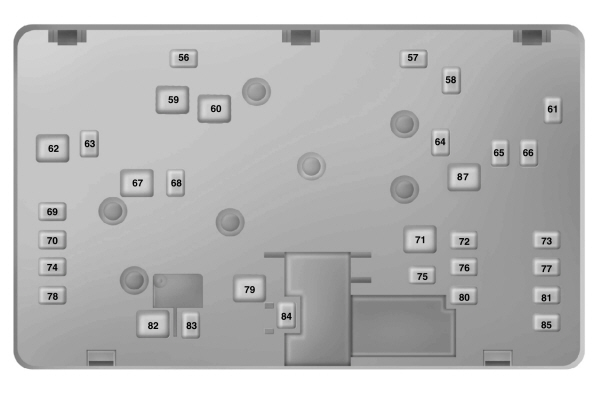

Detailansicht des unteren Teils des Sicherungskastens mit Spannungsstabilisierungsmodul.

Sicherungsbelegung im Motorraum (unterer Teil)

Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
56 20A Scheinwerferwaschanlage.
57 20A Dieselverdampfer.
58 30A Kraftstoffpumpenversorgung.
59 40A Elektronischer Lüfter 600W 3.
60 40A Elektronischer Lüfter 600W 1;

Selektives katalytisches Reduktionssystem.

61 40A Frontscheibenenteisung auf der linken Seite.
62 50A Karosseriesteuergerät 1.
63 25A Elektronischer Lüfter 600W 2.
64 30A Zusatzheizung Nr. 3.
65 20A Beheizter Vordersitz.
66 40A Frontscheibenenteisung auf der rechten Seite.
67 50A Karosseriesteuergerät 2.
68 40A Beheizte Heckscheibe.
69 30A Ventile des Antiblockiersystems.
70 30A Beifahrersitz.
Leggere  Ford Edge (2007-2022) – Sicherungskasten
Nr Ampere [A] Beschreibung
71 60A Zusatzheizung Nr. 2.
72 30A Elektrisch verstellbare Rücksitze.
73 20A Beheizte Rücksitze.
74 30A Fahrersitzmodul.
75 30A Zusatzheizung Nr. 1.
76 20A Getriebeölpumpe.
77 30A Sitzmodul mit Klimaanlage.
78 40A Anhängerzugmodul.
79 40A Lüftermotor.
80 40A Modul für elektrisch betätigte Heckklappe.
81 40A Wechselrichter 220 V.
82 60A Pumpe des Antiblockiersystems.
83 25A Scheibenwischermotor Nr. 1.
84 30A Elektromagnetventil für Anlassermotor.
85 20A Kraftstoffheizung.
86 Nicht verwendet.
87 50A Zusatzlüftermotor.

Ford Galaxy und S-MAX – Sicherungskastenbelegung

Baujahr: 2020, 2021.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford Galaxy und S-MAX sind die Sicherungen 10 und 16 (vorne), 5 (hinten), 17 (Kofferraum) im Sicherungskasten im Motorraum.

Fahrzeuge gebaut ab 04.09.2019

Sicherungskasten Stromverteilung

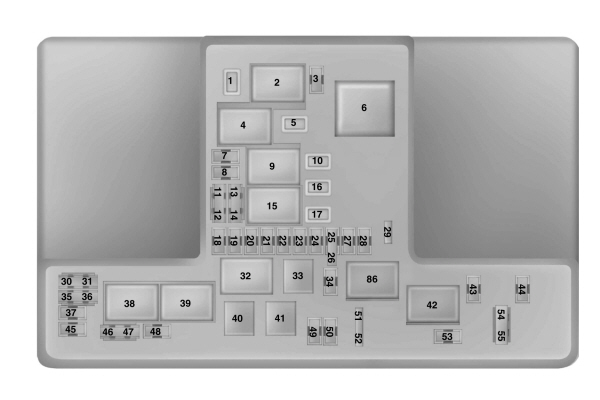

Sicherungskasten für Stromverteilung in Fahrzeugen ab 04.09.2019.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 25 A3 Scheibenwischermotor.
2 Anlassermotorrelais.
3 15 A1 Heckscheibenwischer; Regensensor.
4 Lüftermotorrelais.
5 20 A3 Stromversorgung 3 – hinterer Teil der Konsole.
6 Relais Zusatzheizung #2.
7 20 A1 Antriebsstrang-Steuermodul – Fahrzeugstromversorgung 1.
8 20 A1 Antriebsstrang-Steuermodul – Fahrzeugstromversorgung 2.
9 Relais Antriebsstrang-Steuermodul.
10 20 A3 Stromversorgung 1 – Fahrerseite vorne.
11 15 A2 Antriebsstrang-Steuermodul – Fahrzeugstromversorgung 4.
12 15 A2 Antriebsstrang-Steuermodul – Fahrzeugstromversorgung 3.
13 10 A2 Nicht verwendet (Reserve).
14 10 A2 Nicht verwendet (Reserve).
15 Zünd-/Startrelais.
16 20 A3 Stromversorgung 2 – Konsole.
17 20 A3 Stromversorgung 4 – Kofferraum.
18 10 A1 Nicht verwendet (Reserve).
19 10 A1 Zündung/Start – Elektronisches Lenkassistenzsystem.
20 10 A1 Zündung/Start – Beleuchtung.
21 15 A1 Zündung/Start – Getriebesteuerung; Aktivierung/Deaktivierung der Getriebeölpumpe.
22 10 A1 Klimaanlagenkupplungselektromagnet.
23 15 A1 Zündung/Start; Toter-Winkel-Überwachungssystem; Rückfahrkamera; Adaptives Geschwindigkeitsregelsystem; Head-up-Display; Spannungsstabilisierungsmodul.
24 10 A1 Zündung/Start 7.
25 10 A2 Zündung/Start – Antiblockiersystem.
26 10 A2 Zündung/Start – Antriebsstrang-Steuermodul.
27 Nicht verwendet.
Nummer Ampere [A] Beschreibung
28 10 A1 Heckscheibenwischerpumpe.
29 Nicht verwendet.
30 Nicht verwendet.
31 Nicht verwendet.
32 Relais elektronischer Lüfter 1.
33 Relais Klimaanlagenkupplung.
34 15 A1 Elektrischer Lenksäulenblock.
35 Nicht verwendet.
36 Nicht verwendet.
37 Nicht verwendet.
38 Relais elektronischer Lüfter 2.
39 Relais elektronischer Lüfter 2 und 3.
40 Relais Scheinwerferwischer.
41 Relais Akustisches Signal.
42 Relais Kraftstoffpumpe.
43 10 A1 Nicht verwendet (Reserve).
44 5 A1 Scheibenwischerdüsenheizung.
45 Nicht verwendet.
46 10 A2 Lichtmaschinensensor.
47 10 A2 Brems-Ein-/Ausschalter.
48 20 A1 Akustisches Signal.
49 25 A1 Dieselheizung.
50 10 A1 Sicherungskastenlüfter.
51 Nicht verwendet.
52 Nicht verwendet.
53 10 A1 Elektrisch verstellbare Sitze.
54 5 A2 Kraftstoffheizung.
55 5 A2 Kraftstoffheizung.

1Sicherung Typ M.

Leggere  Ford Fiesta VI (2008-2017) – Batterien

2Doppelsicherung.

3Sicherung Typ M.

Sicherungskasten — Unterseite

Im unteren Teil des Sicherungskastens befinden sich die Sicherungen. Um auf den unteren Teil des Sicherungskastens zuzugreifen:

Zugang zum unteren Teil des Sicherungskastens in neueren Fahrzeugmodellen.
  1. Lösen Sie die beiden Haken auf beiden Seiten des Sicherungskastens.
  2. Heben Sie die Innenseite des Sicherungskastens von der Halterung ab.
  3. Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
  4. Drehen Sie die Außenseite des Sicherungskastens, um auf die Unterseite zuzugreifen.
Nahaufnahme der Sicherungen im unteren Bereich des Sicherungskastens.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
56 20 A1 Scheinwerferwaschanlage.
57 20 A1 Dieselmotorverdampfer.
58 30 A1 Kraftstoffpumpenversorgung.
59 40 A2 Elektronischer Lüfter 3, 600 W.
60 40 A2 Elektronischer Lüfter 1, 600 W; Selektives Katalytisches Reduktionssystem.
61 40 A1 Frontscheibenentfrostung (linke Seite).
62 50 A2 Karosseriesystem-Steuermodul 1.
63 25 A1 Elektronischer Lüfter 2, 600 W.
64 30 A1 Zusatzheizung 3.
65 20 A1 Beheizter Vordersitz.
66 40 A1 Frontscheibenentfrostung (rechte Seite).
67 50 A2 Karosseriesystem-Steuermodul 2.
68 40 A1 Heckscheibenheizung.
69 30 A1 Ventile des Antiblockiersystems.
70 30 A1 Beifahrersitz.
Nummer Ampere [A] Beschreibung
71 60 A2 Zusatzheizung #2.
72 30 A1 Elektrisch verstellbare Rücksitze.
73 20 A1 Beheizte Rücksitze.
74 30 A1 Fahrersitzmodul.
75 30 A1 Zusatzheizung 1.
76 20 A1 Getriebeölpumpe.
77 30 A1 Sitzmodul mit Heiz- und Klimaanlage.
78 40 A1 Anhängerzugmodul.
79 40 A1 Lüftermotor.
80 40 A1 Modul für elektrische Heckklappe.
81 40 A1 Wechselrichter 220 V.
82 60 A2 Pumpe des Antiblockiersystems.
83 25 A1 Scheibenwischermotor 1.
84 30 A1 Anlassermotor-Elektromagnet.
85 20 A1 Kraftstoffheizung.
86 Nicht verwendet.
87 50 A2 Zusatzlüftermotor.

1 Sicherung Typ M.

2Sicherung Typ J.

HYBRIDFAHRZEUG (HEV)

Stromverteilungsschema

Sicherungskasten Stromverteilung

Übersicht des Sicherungskastens zur Stromverteilung in Fahrzeugen ab 2019.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 25 A Rechter Scheibenwischermotor.
2 Nicht verwendet.
3 15 A Automatische Scheibenwischer (Regensensor); Heckscheibenwischer.
4 Lüftermotorrelais.
5 20 A Hintere Zusatzsteckdose in der Konsole.
6 Relais der elektronischen Wasserpumpe (EWP).
7 15 A Fahrzeugstromversorgung 1.
8 20 A Fahrzeugstromversorgung 4.
9 Relais des Antriebsstrang-Steuermoduls.
10 20 A Zusatzsteckdose Fahrerseite vorne 1.
11 15 A Fahrzeugstromversorgung 2.
12 15 A Fahrzeugstromversorgung 3.
13 10 A Fahrzeugstromversorgung 5.
14 10 A Fahrzeugstromversorgung 6.
15 Zünd-/Startrelais.
16 20 A Nicht verwendet (Reserve).
17 20 A Steckdose 4.
18 10 A Antriebsstrang-Steuermodul.
19 10 A Lenkassistenzsystem.
20 10 A Scheinwerfer; Scheinwerferschalter.
21 15 A Getriebesteuermodul; Getriebeschnittstelle.
22 Nicht verwendet.
23 15 A Toter-Winkel-Überwachung; Rückfahrkamera; Adaptiver Tempomat; Kollisionswarnfunktion Warnleuchte; Spannungsqualitätsmodul; Luftqualitätssensor; Head-up-Display.
24 Nicht verwendet.
25 10 A Zündung/Start – Antiblockiersystem.
26 10 A Zündung/Start – Antriebsstrang-Steuermodul; Hybridantriebssystem-Steuermodul; Sicherungskasten Hybrid-Stromverteilung.
27 Nicht verwendet.
Nummer Ampere [A] Beschreibung
28 10 A Seitenwaschanlage.
29 Nicht verwendet.
30 Nicht verwendet.
31 Nicht verwendet.
32 Nicht verwendet.
33 Nicht verwendet.
34 15 A Elektrische Lenksäulenverriegelung.
35 15 A Nicht verwendet (Reserve).
36 15 A Nicht verwendet (Reserve).
37 5 A Nicht verwendet (Reserve).
38 Nicht verwendet.
39 Nicht verwendet.
40 Relais Scheinwerferwischer.
41 Relais Hupsignal.
42 Relais Kraftstoffpumpe.
43 Nicht verwendet.
44 5 A Scheibenwischerdüsenheizung.
45 Nicht verwendet.
46 10 A Nicht verwendet (Reserve).
47 10 A Brems-Ein-/Ausschalter.
48 20 A Hupsignal.
49 15 A Fahrzeugstromversorgung F.
50 Nicht verwendet.
51 Nicht verwendet.
52 Nicht verwendet.
53 10 A Elektrisch verstellbare Sitze.
54 5 A Hybridantriebssystem-Steuermodul.
55 5 A Batterieenergiemanagementmodul; DC/DC-Wandler.

Sicherungskasten — Unterseite

Im unteren Teil des Sicherungskastens befinden sich die Sicherungen. Um auf den unteren Teil des Sicherungskastens zuzugreifen:

Schritte zum Öffnen des unteren Sicherungskastenbereichs in Fahrzeugen ab 2019.
  1. Lösen Sie die beiden Haken auf beiden Seiten des Sicherungskastens.
  2. Heben Sie die Innenseite des Sicherungskastens von der Halterung ab.
  3. Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
  4. Drehen Sie die Außenseite des Sicherungskastens, um auf die Unterseite zuzugreifen.
Detailansicht der Sicherungen im unteren Teil des Sicherungskastens, Baujahr 2019.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
56 20 A Scheinwerferwaschanlage.
58 20 A Kraftstoffpumpe.
61 40 A Heizelement der Frontscheibe auf der linken Seite.
62 50 A Karosseriesystem-Steuermodul.
63 Nicht verwendet.
65 20 A Beheizter Vordersitz.
66 40 A Heizelement der Frontscheibe auf der rechten Seite.
67 50 A Karosseriesystem-Steuermodul.
68 40 A Heckscheibenheizung.
69 40 A ABS-Ventile.
70 30 A Beifahrersitz.
71 60 A Elektrische Wasserpumpe.
Nummer Ampere [A] Beschreibung
72 30 A Elektrisch verstellbare Rücksitze.
73 20 A Beheizter Rücksitz.
74 30 A Fahrersitzmodul.
75 Nicht verwendet.
76 40 A Sicherungskasten Hybrid-Stromverteilung
77 30 A Sitzmodul mit Heiz- und Klimaanlage.
78 40 A Anhängerzugmodul.
79 40 A Lüftermotor.
80 30 A Motor der elektrischen Heckklappe.
81 40 A Wechselrichter.
82 60 A ABS-Pumpe.
83 25 A Rechter vorderer Scheibenwischermotor.
84 Nicht verwendet.
85 20 A Nicht verwendet (Reserve).

Ford Galaxy und S-Max – Sicherungskastenbelegung

Baujahr: 2022.

Sicherungskasten Stromverteilung

Sicherungskasten für die Stromverteilung in einem Fahrzeug des Baujahrs 2022.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 25 A3 Motorraum-Scheibenwischer.
2 Anlassermotorrelais.
3 15 A1 Heckscheibenwischer; Regensensor.
4 Lüftermotorrelais.
5 20 A3 Am Stromanschluss 3 – hinterer Teil der Konsole.
6 Zusatzheizungsrelais #2.
7 20 A1 Antriebsstrang-Steuermodul – Fahrzeugstrom 1.
8 20 A1 Antriebsstrang-Steuermodul – Fahrzeugstrom 2.
9 Antriebsstrang-Steuermodulrelais.
10 20 A3 Am Stromanschluss 1 – vorne auf der Fahrerseite.
11 15 A2 Antriebsstrang-Steuermodul – Fahrzeugstrom 4.
12 15 A2 Antriebsstrang-Steuermodul – Fahrzeugstrom 3.
13 10 A2 Nicht verwendet (Reserve).
14 10 A2 Nicht verwendet (Reserve).
15 Zünd-/Startrelais.
16 20 A3 Am Stromanschluss 2 – Konsole.
17 20 A3 Am Stromanschluss 4 – Kofferraum.
18 10 A1 Nicht verwendet (Reserve).
19 10 A1 Zündung/Start – elektronisches Lenkassistenzsystem.
20 10 A1 Zündung/Start – Beleuchtung.
21 15 A1 Zündung/Start – Getriebesteuerung; Aktivierung/Deaktivierung der Getriebeölpumpe.
22 10 A1 Klimaanlagenkupplungsmagnet.
23 15 A1 Zündung/Start; Toter-Winkel-Überwachungssystem; Rückfahrkamera; Adaptives Geschwindigkeitsregelsystem; Head-up-Display; Spannungsstabilisierungsmodul.
24 10 A1 Zündung/Start 7.
25 10 A2 Zündung/Start – Antiblockiersystem.
26 10 A2 Zündung/Start – Antriebsstrang-Steuermodul.
27 Nicht verwendet.
Nummer Ampere [A] Beschreibung
28 10 A1 Heckscheibenwischerpumpe.
29 Nicht verwendet.
30 Nicht verwendet.
31 Nicht verwendet.
32 Elektronisches Lüfterrelais 1.
33 Klimaanlagenkupplungsrelais.
34 15 A1 Elektrischer Lenksäulenblock.
35 Nicht verwendet.
36 Nicht verwendet.
37 Nicht verwendet.
38 Elektronisches Lüfterrelais 2.
39 Elektronisches Lüfterrelais 2 und 3.
40 Scheinwerferdüsenrelais.
41 Hupenrelais.
42 Kraftstoffpumpenrelais.
43 10 A1 Nicht verwendet (Reserve).
44 5 A1 Beheizte Sprühdüse.
45 Nicht verwendet.
46 10 A2 Lichtmaschinensensor.
47 10 A2 Zünd-/Bremslichtschalter.
48 20 A1 Hupe.
49 25 A1 Kraftstoffheizung.
50 10 A1 Sicherungskastenlüfter.
51 Nicht verwendet.
52 Nicht verwendet.
53 10 A1 Elektrisch verstellbare Sitze.
54 5 A2 Kraftstoffheizung.
55 5 A2 Kraftstoffheizung.

1Mikrosicherung.

2Doppelte Mikrosicherung.

3M-Typ-Sicherung.

Sicherungskasten — unterer Teil

Im unteren Teil des Sicherungskastens befinden sich die Sicherungen. Um auf den unteren Teil des Sicherungskastens zuzugreifen:

Sicherungen im unteren Teil des Sicherungskastens, Zugangsanleitung.
  1. Lösen Sie die beiden Haken auf beiden Seiten des Sicherungskastens.
  2. Heben Sie die Innenseite des Sicherungskastens von der Halterung ab.
  3. Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
  4. Drehen Sie die Außenseite des Sicherungskastens, um auf den unteren Teil zuzugreifen.
Detailansicht der Sicherungen im unteren Bereich des Sicherungskastens.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
56 20 A1 Scheinwerfer-Sprühgerät.
57 20 A1 Dieselmotor-Wärmetauscher.
58 30 A1 Kraftstoffpumpenversorgung.
59 40 A2 Elektronischer Lüfter 3, 600 W.
60 40 A2 Elektronischer Lüfter 1, 600 W; Selektives Katalytisches Reduktionssystem.
61 40 A1 Frontscheibenenteisung (linke Seite).
62 50 A2 Karosseriesystem-Steuermodul 1.
63 25 A1 Elektronischer Lüfter 2, 600 W.
64 30 A1 Zusatzheizung 3.
65 20 A1 Beheizter Vordersitz.
66 40 A1 Frontscheibenenteisung (rechte Seite).
67 50 A2 Karosseriesystem-Steuermodul 2.
68 40 A1 Heckscheibenheizung.
69 30 A1 Ventile des Antiblockiersystems.
70 30 A1 Beifahrersitz.
Nummer Ampere [A] Beschreibung
71 60 A2 Zusatzheizung #2.
72 30 A1 Elektrisch verstellbare Rücksitze.
73 20 A1 Beheizte Rücksitze.
74 30 A1 Fahrersitzmodul.
75 30 A1 Zusatzheizung 1.
76 20 A1 Getriebeölpumpe.
77 30 A1 Sitzmodul mit Heiz- und Klimafunktion.
78 40 A1 Anhängerzugmodul.
79 40 A1 Lüftermotor.
80 40 A1 Modul für elektrisch öffnende Heckklappe.
81 40 A1 220 V Wechselrichter.
82 60 A2 Pumpe des Antiblockiersystems.
83 25 A1 Wischermotor 1.
84 30 A1 Anlassermagnet.
85 20 A1 Kraftstoffheizung.
86 Nicht verwendet.
87 50 A2 Zusatzlüftermotor.

1 M-Typ-Sicherung.

2 J-Typ-Sicherung.

Sicherungskasten im Fahrgastraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett links von der Lenksäule.

Tipp: Um den Zugang zum Sicherungskasten zu erleichtern, kann die Verkleidung entfernt werden.

Sicherungskasten im Fahrgastraum, Verkleidung zur Erleichterung des Zugangs.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 10 A1 Nicht verwendet.
2 7,5 A1 Sitze mit Memory-Funktion, Lordosenstütze, elektrischer Spiegel.
3 20 A1 Entriegelung der Fahrertür.
4 5 A1 Elektronischer Bremslichtschalter für nicht werkseitig verbauten Anhänger.
5 20 A1 Zündschalter. Zündschaltertaste.
6 10 A2 Relaisspule für Sitzheizung.
7 10 A2 Nicht verwendet (Reserve).
8 10 A2 Nicht verwendet (Reserve).
9 10 A2 Nicht verwendet (Reserve).
10 5 A2 Tastatur; Modul für elektrisch öffnende Heckklappe.
11 5 A2 Nicht verwendet.
12 7,5 A2 Heiz-, Lüftungs- und Klimaanlage; Getriebeschalter.
13 7,5 A2 Lenksäulenverriegelung; Blinkerset; Datalink-Logik.
14 10 A2 Elektronisches Batteriemanagementmodul (HEV); Gleichstromwandler.
15 10 A2 Diagnoseanschluss-Tür.
16 15 A1 Kindersicherung für Türen; Kofferraumentriegelung.
17 5 A2 Nicht verwendet (Reserve).
18 5 A2 Zündung. Start/Stopp-Taste.
Nummer Ampere [A] Beschreibung
19 7,5 A2 Kontrollleuchte für Beifahrerairbag-Deaktivierung; Getriebe-Blinker.
20 7,5 A2 Nicht verwendet (Reserve).
21 5 A2 Feuchtigkeits- und Temperatursensor im Fahrzeug; Toter-Winkel-Überwachungssystem; Rückfahrkamera; Adaptives Geschwindigkeitsregelsystem.
22 5 A2 Sitzbelegungssensor.
23 10 A1 Verzögerung in der Zubehörversorgung (Wandlerlogik, Schiebedachlogik).
24 20 A1 Zentralverriegelung.
25 30 A1 Fahrertür (Glas, Spiegel).
26 30 A1 Beifahrertür (Glas, Spiegel).
27 30 A1 Schiebedach.
28 20 A1 Verstärker.
29 30 A1 Hintere Tür auf der Fahrerseite (Glas).
30 30 A1 Hintere Tür auf der Beifahrerseite (Glas).
31 15 A1 Nicht verwendet (Reserve).
32 10 A1 Satellitenortungssystem; Display; Sprachsteuerung; Adaptives Geschwindigkeitsregelsystem; Radio.
33 20 A1 Radio.
34 30 A1 Start-/Start-Bus (Sicherungen Nr. 19, 20, 21, 22, 35, 36, 37, Installationsschalter).
35 5 A1 Steuermodul für Zusatzsicherheitssystem.
36 15 A1 Spiegel mit automatischer Abblendfunktion; Beheizter Sitz; Computergesteuerter Pausenschalter; Spurhalteassistent; Automatische Fernlichtsteuerung.
37 15 A1 Beheiztes Lenkrad.
38 30 A Nicht verwendet (Reserve).

Über Ford Galaxy und S-MAX (2015-2022)

Ford Galaxy und S-MAX sind beliebte Automodelle, die von 2015 bis 2022 hergestellt wurden. Diese Fahrzeuge sind bekannt für ihre Geräumigkeit und ihren Komfort, was sie ideal für Familienausflüge und lange Reisen macht. Beide Modelle bieten verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und Effizienz bieten. Ford Galaxy und S-MAX sind mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die den Komfort und den Schutz der Passagiere erhöhen.

Sicherungskasten-Schema Ford Galaxy und S-MAX

Diese Seite zeigt das Sicherungskasten-Schema für die Modelle Ford Galaxy und S-MAX. Der Sicherungskasten befindet sich in diesen Fahrzeugen typischerweise im Motorraum und im Innenraum, meist in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es immer wichtig, Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.

Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
