Ford Expedition U324 (2007-2017) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Expedition UN93
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2007, 2008.

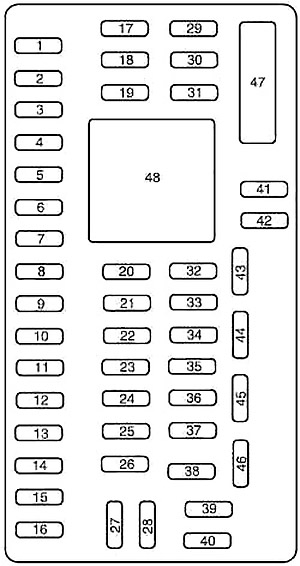

Sicherungsplan für den Innenraum
Der Sicherungskasten befindet sich unter der rechten Seite des Armaturenbretts. Um die Verkleidung zu entfernen und zum Sicherungskasten zu gelangen, ziehen Sie die Verkleidung zu sich heran, neigen Sie sie zur Seite und entfernen Sie sie. Zum Wiedereinbau richten Sie die Haken an den Schlitzen der Verkleidung aus und drücken Sie dann. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Haken auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Intelligentes Fenster #1 |
| 2 | 15 | Speichermodul auf der Fahrerseite |
| 3 | 15 | FES, |
| Audio-Steuerung der Rücksitze | ||
| SDARS | ||
| 4 | 30 | Intelligentes Fenster #2 |
| 5 | 10 | Tastaturbeleuchtung, |
| Sitzaktivierung in der dritten Reihe, | ||
| Getriebebremshebelverriegelung (BSI), | ||
| SPDJB | ||
| 6 | 20 | Blinker |
| 7 | 10 | Hauptscheinwerfer (links) |
| 8 | 10 | Hauptscheinwerfer (rechts) |
| 9 | 15 | Innenbeleuchtung |
| 10 | 15 | Beleuchtung, Begrüßungslicht |
| 11 | – | Nicht verwendet |
| 12 | 7,5 | Spiegel-Stromschalter, |
| Fahrersitz-Speicherschalter | ||
| 13 | – | Nicht verwendet |
| 14 | 10 | Power Liftgate Modul – Stromversorgung aufrechterhalten |
| 15 | 10 | Klimasteuerung |
| 16 | – | Nicht verwendet |
| 17 | 20 | Alle Stromversorgung des Schlossmotors, |
| Entriegelung der Heckklappe, | ||
| Entriegelung des angehobenen Glases | ||
| 18 | 20 | Nicht verwendet (Reserve) |
| 19 | 25 | Heckscheibenwischer |
| 20 | 15 | Verstellbare Pedale, |
| Datenverbindungen | ||
| 21 | 15 | Nebelscheinwerfer, |
| Kurvenlicht |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 15 | Relais für Positionslichter |
| 23 | 15 | Scheinwerfer |
| 24 | 20 | Hupenrelais |
| 25 | 10 | Lichter auf Anfrage, |
| Handschuhfach, | ||
| Dachkonsole | ||
| 26 | 10 | Instrumententafel |
| 27 | 20 | Zündung |
| 28 | 5 | Radio |
| 29 | 5 | Instrumententafel |
| 30 | 5 | Nicht verwendet (Reserve) |
| 31 | 10 | Kompass |
| Automatisches Abblenden des Spiegels | ||
| 32 | 10 | Modul für Rückhaltesysteme |
| 33 | – | Nicht verwendet |
| 34 | 5 | Nicht verwendet (Reserve) |
| 35 | 10 | Einparkhilfe hinten, 4×4 |
| 36 | 5 | PATS Transceiver |
| 37 | 10 | Klimasteuerung |
| 38 | 20 | Subwoofer/Verstärker (Audiophile Radio) |
| 39 | 20 | Radio |
| 40 | – | Nicht verwendet |
| 41 | – | Nicht verwendet |
| 42 | 10 | Anhängerbatterie-Ladespule |
| 43 | 10 | Logik des Heckscheibenwischers |
| 44 | – | Nicht verwendet |
| 45 | 5 | Logik des Frontscheibenwischers |
| 46 | 7,5 | Klimasteuerung, |
| Steuerung des Hilfsrelais | ||
| 47 | 30 | Elektrische Fensterheber, |
| Schiebedach | ||
| 48 | – | Nicht verwendet |

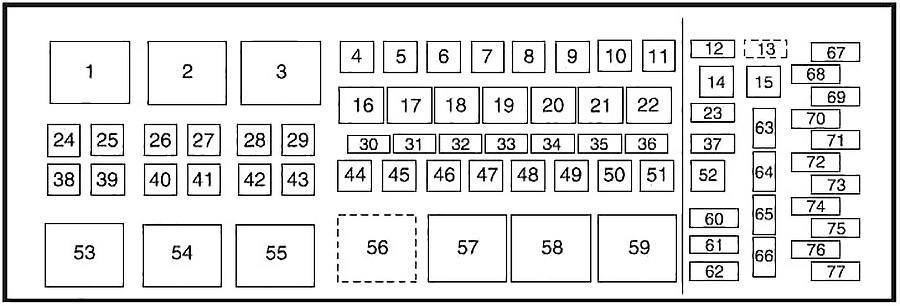

Sicherungsplan für den Motorraum
Der Sicherungskasten befindet sich im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Lüfterrelais |
| 2 | – | Nicht verwendet |
| 3 | – | Relais für Heckscheibenheizung |
| 4 | 30 | Sitze in der dritten Reihe (Fahrerseite) |
| 5 | 40 | Anhängerkupplung (elektrische Bremse) |
| 6 | 60 | ABS (Ventile) |
| 7 | – | Nicht verwendet |
| 8 | 40 | Beheizte/gekühlte Sitze |
| 9 | 60 | ABS (Pumpe) |
| 10 | 20 | Stromanschluss hintere Konsole |
| 11 | 30 | Zusatzlüfter |
| 12 | 25 | Anhängerkupplung (Positionsbeleuchtung) |
| 13 | 30 | Anhängerkupplung (Batterieladung) |
| 14 | – | Nicht verwendet |
| 15 | – | Nicht verwendet |
| 16 | – | Relais Klimaanlagenkupplung |
| 17 | – | Nicht verwendet |
| 18 | – | Relais Kraftstoffpumpe |
| 19 | – | Reserve-Relais |
| 20 | – | Relais Anhängerkupplung (Blinker links) |
| 21 | – | Relais Anhängerkupplung (Blinker rechts) |
| 22 | – | Nicht verwendet |
| 23 | 15 | Beheizte Spiegel |
| 24 | 40 | Lüftermotor |
| 25 | – | Nicht verwendet |
| 26 | – | Nicht verwendet |
| 27 | 30 | Elektrische Türen |
| 28 | 40 | Heckscheibenheizung, |
| Beheizter Spiegel | ||
| 29 | 30 | Beifahrersitz |
| 30 | 10 | Klimaanlagenkupplung |
| 31 | 15 | Bremslichter |
| 32 | 20 | Kraftstoffpumpe |
| 33 | 20 | Rückfahrlichter |
| 34 | 25 | Anhängerkupplung (Brems-/Blinkerlichter) |
| 35 | 20 | 4×4 Modul |
| 36 | 10 | Getriebesteuerungsmodul (PCM) – Leistung aufrechterhalten, |
| Tankentlüftungsventil | ||
| 37 | 15 | B+ Änderung |
| 38 | 30 | Sitze in der dritten Reihe (Beifahrerseite) |
| 39 | 50 | Pneumatische Dämpferpumpe |
| 40 | 30 | Anlasser |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 41 | 20 | IP/Konsolen-Stromanschluss |
| 42 | – | Nicht verwendet |
| 43 | 20 | Motor des 4×4 Moduls |
| 44 | – | Nicht verwendet |
| 45 | 30 | Fahrersitz |
| 46 | 40 | Start-/Zündsystem |
| 47 | 30 | Luftfederung – Elektroventile |
| 48 | – | Nicht verwendet |
| 49 | 30 | Scheibenwischer/Waschanlage vorne |
| 50 | 30 | PCM – Bussystem |
| 51 | 20 | Laststromanschluss |
| 52 | 20 | Zigarettenanzünder |
| 53 | – | Relais Luftfederung |
| 54 | – | Relais Anlassermotor |
| 55 | – | Relais Anhängerkupplung (Positionsbeleuchtung) |
| 56 | – | Relais Anhängerkupplung (Batterieladung) |
| 57 | – | Relais Start/Zündung |
| 58 | – | Nicht verwendet |
| 59 | – | Relais PCM |
| 60 | – | Diode One-Touch-Start |
| 61 | – | Diode Klimaanlagenkupplung |
| 62 | – | Diode Kraftstoffpumpe |
| 63 | 15 | Anhängerkupplung (Rückfahrlicht) |
| 64 | – | Nicht verwendet |
| 65 | 10 | Logik Luftfederung |
| 66 | – | Nicht verwendet |
| 67 | 10 | Lüfterspule |
| 68 | – | Nicht verwendet |
| 69 | 30 | Lauf/Start – Sicherungskasten im Innenraum |
| 70 | 20 | PCM (Sensoren) – EFC, |
| Klimaanlagenkupplungsspule | ||
| 71 | 5 | Kraftstoffspule, |
| ISP-R | ||
| 72 | 20 | PCM (Zündspulen) |
| 73 | 5 | Getriebezündung |
| 74 | 20 | PCM (Sensoren) – HE GO/CMS, |
| MAFS, | ||
| EVMV, | ||
| CMCV, | ||
| Geschwindigkeitsschalter, | ||
| VCT | ||
| 75 | 5 | Elektromagnet 4×4 integrierte Radenden (IWE) |
| 76 | 20 | PCM – VPWR |
| 77 | 10 | ABS-Logik, PVC beheizt |
Sicherungs- und Relaisplan – Ford Expedition U324
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2009, 2010, 2011, 2012, 2013, 2014.

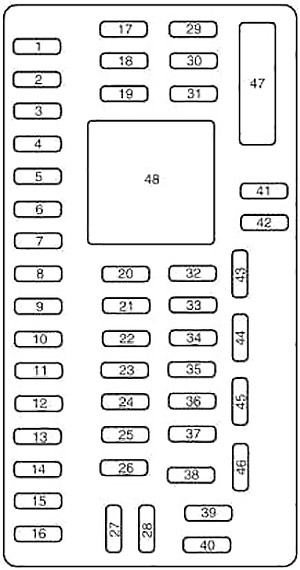

Sicherungsplan für den Innenraum
Der Sicherungskasten befindet sich unter der rechten Seite des Armaturenbretts. Ziehen Sie die Verkleidung zu sich heran, neigen Sie sie zur Seite und entfernen Sie die Verkleidung, um zum Sicherungskasten zu gelangen. Zum Wiedereinbau richten Sie sie an den Haken an den Schlitzen der Verkleidung aus und drücken Sie dann.
Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Haken auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung. Zum Wiedereinbau setzen Sie den oberen Teil der Abdeckung auf den Sicherungskasten und drücken Sie dann den unteren Teil der Abdeckung, bis Sie ein Klicken hören. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie richtig befestigt ist.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Fahrerfenster |
| 2 | 15 | Fahrerseitiges Speichermodul |
| 3 | 15 | Steuerung der Rücksitze |
| Satellitenradio, | ||
| SYNC | ||
| 4 | 30 | Nicht verwendet (Ersatz) |
| 5 | 10 | Tastaturbeleuchtung, |
| Sitzaktivierung in der dritten Reihe, | ||
| Bremsgetriebesperre (BSI), | ||
| Logische Energie des intelligenten Sicherungskastens | ||
| 6 | 20 | Blinker |
| 7 | 10 | Hauptscheinwerfer (links) |
| 8 | 10 | Hauptscheinwerfer (rechts) |
| 9 | 15 | Innenbeleuchtung |
| 10 | 15 | Beleuchtungsaktivierung, |
| Willkommensbeleuchtung | ||
| 11 | 10 | Nicht verwendet (Ersatz) |
| 12 | 7,5 | Spiegel-Stromschalter, |
| Fahrersitz-Speicherschalter | ||
| 13 | 5 | Nicht verwendet (Ersatz) |
| 14 | 10 | Heckklappenmodul – Energieerhaltung |
| 15 | 10 | Klimasteuerung, |
| Globales Positionierungs-Satellitenmodul | ||
| 16 | 15 | Nicht verwendet (Ersatz) |
| 17 | 20 | Schlösser |
| Heckklappenentriegelung, | ||
| Fensterentriegelung | ||
| 18 | 20 | Beheizte Sitze in der zweiten Reihe |
| 19 | 25 | Heckscheibenwischer |
| 20 | 15 | Verstellbare Pedale, |
| Verbindungsdaten | ||
| 21 | 15 | Nebelscheinwerfer |
| 22 | 15 | Parklichter |
| 23 | 15 | Fernlicht |
| 24 | 20 | Hupe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | 10 | Lichter auf Anfrage, |
| Handschuhfach, | ||
| Sonnenblende | ||
| 26 | 10 | Blinkerset Armaturenbrett |
| 27 | 20 | Zündung |
| 28 | 5 | Radio |
| 29 | 5 | Blinkerset Armaturenbrett |
| 30 | 5 | Nicht verwendet (Reserve) |
| 31 | 10 | Nicht verwendet (Reserve) |
| 32 | 10 | Airbag-Modul |
| 33 | 10 | Nicht verwendet (Reserve) |
| 34 | 5 | Nicht verwendet (Reserve) |
| 35 | 10 | Einparkhilfe hinten, |
| 4×4, | ||
| Rückfahrkamera, | ||
| Beheizte Sitze in der zweiten Reihe | ||
| 36 | 5 | Passives Diebstahlschutzsystem |
| 37 | 10 | Klimasteuerung |
| 38 | 20 | Subwoofer |
| 39 | 20 | Radio |
| 40 | 20 | Navigationsverstärker |
| 41 | 15 | Elektrische Fensterheber, |
| Lüftungsgitter, | ||
| Schiebedach | ||
| Automatisch abblendender Spiegel, | ||
| 110 V AC Steckdose | ||
| 42 | 10 | Nicht verwendet (Reserve) |
| 43 | 10 | Logik des Heckscheibenwischers, |
| Regensensor | ||
| 44 | 10 | Anhängerbatterie-Laderelais |
| 45 | 5 | Logik der Frontscheibenwischer |
| 46 | 7,5 | Klimasteuerung, |
| Steuerung des Hilfsrelais | ||
| 47 | 30 | Elektrische Fensterheber, |
| Schiebedach | ||
| 48 | – | Zubehörrelais mit Verzögerung |

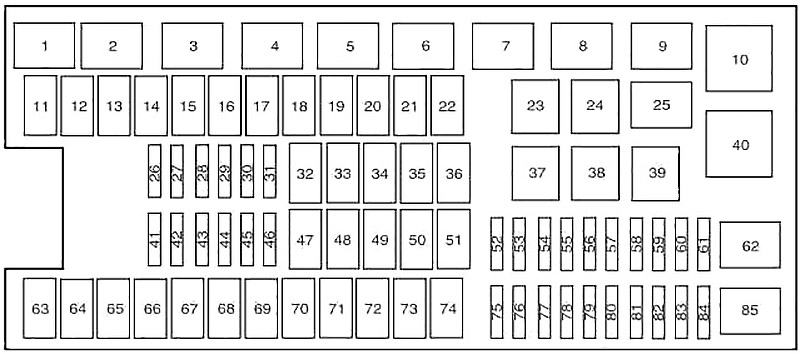

Sicherungsplan des Motorraums
Der Sicherungskasten befindet sich im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Relais des Getriebesteuerungsmoduls |
| 2 | – | Anlasserrelais |
| 3 | – | Lüftermotorrelais |
| 4 | – | Anhängerbatterie-Laderelais |
| 5 | – | Kraftstoffpumpenrelais |
| 6 | – | Elektronisches Lüfterrelais 1 |
| 7 | – | Relais der beheizbaren Heckscheibenheizung |
| 8 | – | Elektronisches Lüfterrelais 3 |
| 9 | – | Start-/Zündrelais |
| 10 | – | Relais der hinteren Luftfederung |
| 11 | 40 | Leistungsfunktionsplatine |
| 12 | 40 | Start/Zündung, Relais |
| 13 | 30 | Anlasserrelais |
| 14 | 40 | Elektronischer Lüfter |
| 15 | – | Nicht verwendet |
| 16 | 40 | Elektronischer Lüfter |
| 17 | – | Nicht verwendet |
| 18 | 30 | Anhängerbremse |
| 19 | 60 | Stromversorgung des hinteren Luftfederungsrelais |
| 20 | 20 | 4×4 Modul |
| 21 | 30 | Anhängerbatterie-Laderelais |
| 22 | 30 | Elektrisch betriebener Beifahrersitz |
| 23 | – | Klimaanlagenkupplungsrelais |
| 24 | – | Anhänger-Parklichtrelais |
| 25 | – | Nicht verwendet |
| 26 | – | Nicht verwendet |
| 27 | 20 | 4×4 |
| 28 | 25 | Anhänger-Parklichtrelais |
| 29 | 20 | Rückfahrlichter, |
| Integriertes Achs-Elektroventil | ||
| 30 | 10 | Klimaanlagenkupplungsrelais |
| 31 | – | Nicht verwendet |
| 32 | 40 | Lüftermotorrelais |
| 33 | 40 | 110 V AC Steckdose |
| 34 | 30 | Zusatzlüftermotor |
| 35 | 30 | Relais des Getriebesteuerungsmoduls |
| 36 | 30 | Elektrische Türen |
| 37 | – | Anhänger-Stopp-/Links-Lenkrelais |
| 38 | – | Anhänger-Stopp-/Rechts-Lenkrelais |
| 39 | – | Rückfahrlichtrelais |
| 40 | – | Elektronisches Lüfterrelais 2 |
| 41 | 10 | Getriebesteuerungsmodul hält Leistung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 42 | – | Nicht verwendet |
| 43 | 5 | Bremslichtschalter |
| 44 | 20 | Kraftstoffpumpenrelais |
| 45 | 25 | Anhänger-Stopp-/Blinkerlichtrelais |
| 46 | – | Nicht verwendet |
| 47 | – | Nicht verwendet |
| 48 | 30 | Modul der hinteren Luftfederung |
| 49 | – | Nicht verwendet |
| 50 | 30 | Relais des Frontscheibenwischermotors |
| 51 | 40 | Relais der Heck-/Glasheizung |
| 52 | 10 | System zur Verhinderung des Blockierens der Räder beim Starten/Anfahren |
| 53 | 10 | Modul der hinteren Luftfederung |
| 54 | – | Nicht verwendet |
| 55 | 5 | Kraftstoffpumpenrelais aktiviert/Stromversorgung beim Starten |
| 56 | 30 | Sicherungskasten im Innenraum Stromversorgung R/S |
| 57 | 10 | Lüftermotorrelais |
| 58 | 15 | Rückfahrlichter für Anhänger |
| 59 | 15 | Beheizte Spiegel |
| 60 | – | Nicht verwendet |
| 61 | – | Kraftstoffpumpendiode |
| 62 | – | Nicht verwendet |
| 63 | 25 | Elektronischer Lüfter |
| 64 | 30 | Schiebedach |
| 65 | 20 | Zusatzsteckdose (Armaturenbrett) |
| 66 | 20 | Zusatzsteckdose (hinten Mittelkonsole) |
| 67 | 40 | Klimatisierte Sitze in der ersten Reihe |
| 68 | 60 | Ventile des Antiblockiersystems |
| 69 | 60 | Pumpe des Antiblockiersystems |
| 70 | 30 | Elektrisch klappbarer Sitz in der dritten Reihe |
| 71 | 20 | Zusatzsteckdose/Zigarettenanzünder |
| 72 | 20 | Zusatzsteckdose (rechte hintere Verkleidung) |
| 73 | – | Nicht verwendet |
| 74 | 30 | Elektrisch verstellbarer Fahrersitz |
| 75 | 20 | Fahrzeugstrom 1 – Getriebesteuerungsmodul |
| 76 | 20 | Fahrzeugstrom 2 – Getriebesteuerungsmodul |
| 77 | 15 | Fahrzeugstrom 4 – Zündspulen |
| 78 | – | Nicht verwendet |
| 79 | 20 | Fahrzeugstrom 3 – Getriebesteuerungsmodul |
| 80 | – | Nicht verwendet |
| 81 | – | Nicht verwendet |
| 82 | – | Nicht verwendet |
| 83 | – | Nicht verwendet |
| 84 | – | Nicht verwendet |
| 85 | – | Scheibenwischermotorrelais |
Sicherungs- und Relaisplan – Ford Expedition U324
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2015, 2016, 2017.

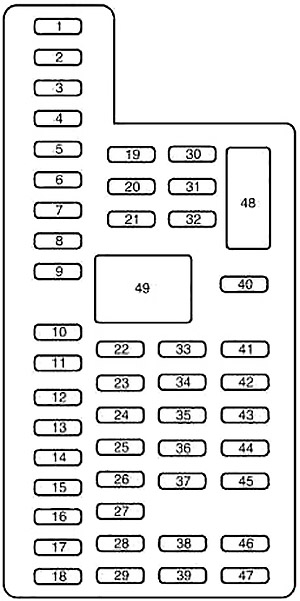

Sicherungsplan des Innenraums
Der Sicherungskasten befindet sich auf der rechten Seite des Armaturenbretts. Ziehen Sie die Verkleidung zu sich heran, neigen Sie sie zur Seite und entfernen Sie die Verkleidung, um Zugang zum Sicherungskasten zu erhalten. Zum Wiedereinbau richten Sie die Laschen an den Nuten der Verkleidung aus und drücken Sie dann.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Fahrerfenster |
| 2 | 15 | Steuerung des Rücksitzes. |
| Multimedia-Portalmodul | ||
| 3 | 30 | Beifahrerfenster |
| 4 | 10 | Anforderungsglühbirnen |
| 5 | 20 | Verstärker |
| 6 | 5 | Automatische elektronische Temperaturregelung hinten |
| 7 | 7,5 | Spiegelstromversorgung |
| Fahrersitz-Speicherschalter | ||
| 8 | – | Nicht verwendet |
| 9 | 10 | SYNC |
| Heckklappe, | ||
| Elektrische Verkleidung, | ||
| Display | ||
| 10 | 10 | Zubehörrelais starten |
| 11 | 10 | Eingangs-/Passivstartmodul |
| 12 | 15 | Innenbeleuchtung, |
| Raumbeleuchtung | ||
| 13 | 15 | Blinker rechts und Stopp/Richtung |
| 14 | 15 | Blinker links und Stopp/Richtung |
| 15 | 15 | Rückfahrbeleuchtung, |
| Mittlere hohe Bremsleuchte, | ||
| Spezialspiegel EC | ||
| 16 | 10 | Rechter Frontscheinwerfer |
| 17 | 10 | Linker Frontscheinwerfer |
| 18 | 10 | Bremsgetriebesperre/Startknopf-LED/Tastaturbeleuchtung, |
| Elektrisch klappbarer Sitz in der dritten Reihe, | ||
| Passiver Eingang zum Starten berühren | ||
| 19 | – | Nicht verwendet |
| 20 | 20 | Verriegelungs-/Entriegelungsrelais |
| 21 | – | Nicht verwendet |
| 22 | 20 | Hupe |
| 23 | 15 | Lenkungssteuermodul, |
| Gruppe | ||
| 24 | 15 | Verstellbare Pedale/Lenksäule mit Leistungsregelung, |
| Verbindungsdaten |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | 15 | Türfreigabe, |
| Fensterfreigabemotor | ||
| 26 | 5 | Zum Starten des Schalters drücken |
| 27 | 20 | Eingangs-/Start-Passivmodul |
| 28 | 15 | Zündung, |
| Schlüsselsperrschalter | ||
| 29 | 20 | Radio, |
| GPS | ||
| 30 | 15 | Vordere Positionslichter |
| 31 | 5 | Anhängerbremse ein/aus |
| 32 | 15 | Ablassventil für Stromversorgung, |
| Fahrerfenstermotor, | ||
| Inverter. | ||
| 33 | 10 | CCD-Federungsmodul |
| 34 | 10 | Einparkhilfe hinten, |
| Rückfahrkamera, | ||
| BUS | ||
| Beheizter Sitz | ||
| 35 | 5 | Klimaanlagenmodul, |
| O/D-Schalter | ||
| 36 | – | Nicht verwendet |
| 37 | 10 | 4X4 Modul |
| 38 | 10 | EC-Spiegel, |
| Schiebedach | ||
| CD/DVD, | ||
| AM/FM-Radio | ||
| 39 | 15 | Vordere Abblendlichter links und rechts |
| 40 | 10 | Positions-/Rücklichter |
| 41 | 7,5 | Getriebemodul |
| 42 | – | Nicht verwendet |
| 43 | – | Nicht verwendet |
| 44 | – | Nicht verwendet |
| 45 | 5 | Nicht verwendet (Reserve) |
| 46 | 10 | Klimasteuerung |
| 47 | 15 | Nebelscheinwerfer |
| 48 | 30 | Schalter für Beifahrer- und Heckscheibe |
| 49 | – | Relais für Fenster und Lüftung |

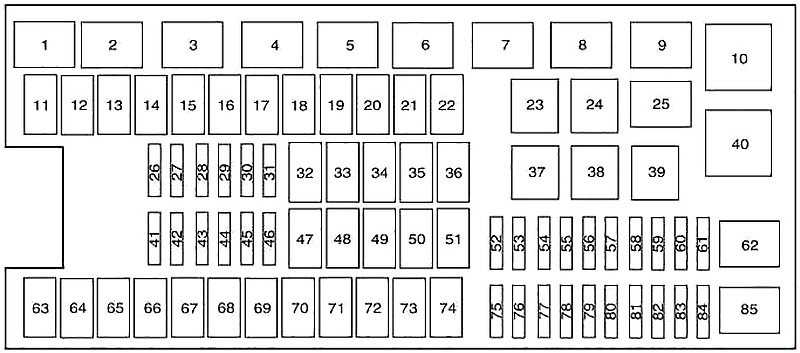

Sicherungsplan des Motorraums
Der Sicherungskasten befindet sich im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Relais des Heckscheibenwischers |
| 2 | – | Anlasserrelais |
| 3 | – | Lüftermotorrelais |
| 4 | – | Relais des Heckscheibenwischers |
| 5 | – | Kraftstoffpumpenrelais |
| 6 | – | Elektronischer Kühlerventilator |
| 7 | – | Relais der beheizbaren Heckscheibenheizung |
| 8 | – | Elektronischer Kühlerventilator |
| 9 | – | Start-/Zündrelais |
| 10 | – | Sicherungskastenrelais. |
| 11 | 40 | Robuste Trittbretter |
| Beheizte Sitze | ||
| 12 | 40 | Start/Zündung, Relais |
| 13 | 30 | Anlasserrelais |
| 14 | 50 | Elektronischer Kühlerventilator |
| 15 | – | Nicht verwendet |
| 16 | 50 | Elektronischer Lüfter |
| 17 | – | Nicht verwendet |
| 18 | 30 | Anhängerbremse |
| 19 | 20 | Steckdose (Konsole) |
| 20 | 20 | 4×4 HAT 2 Modul |
| 21 | 30 | Anhängerzugmodul |
| 22 | 30 | Elektrisch betriebener Beifahrersitz |
| 23 | – | Klimaanlagenkupplungsrelais |
| 24 | – | Anhänger-Parklichtrelais |
| 25 | – | Nicht verwendet |
| 26 | 10 | ALT-Sensor |
| 27 | 20 | 4×4 HAT 1 Modul |
| 28 | 25 | Anhänger-Parklichtrelais |
| 29 | 10 | Integriertes Elektroventil-Endschalter |
| 30 | 10 | Klimaanlagenkupplungsrelais |
| 31 | 15 | Rückfahrlicht für Anhängerzug |
| 32 | 40 | Lüftermotorrelais |
| 33 | 40 | 110 V AC Steckdose |
| 34 | 30 | Zusatzlüftermotor |
| 35 | 30 | Relais des Getriebesteuerungsmoduls |
| 36 | 30 | Elektrisch betriebene Heckklappe |
| 37 | – | Nicht verwendet |
| 38 | – | Nicht verwendet |
| 39 | – | Relais der Notlichter für Anhängerzug |
| 40 | – | Elektronisches Lüfterrelais 2 |
| 41 | 10 | Getriebesteuerungsmodul hält Leistung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 42 | 5 | Start-/Abschaltrelais |
| 43 | 10 | Bremslichtschalter/Stopp |
| 44 | 20 | Kraftstoffpumpenrelais |
| 45 | 10 | Nicht verwendet (Reserve) |
| 46 | 15 | Front-/Heckscheibenwischerpumpe |
| 47 | 30 | Heckscheibenwischermotor |
| 48 | 40 | Anhängerzugmodul |
| 49 | – | Nicht verwendet |
| 50 | 30 | Relais des Frontscheibenwischermotors |
| 51 | 40 | Relais der Heck-/Heckscheibenheizung |
| 52 | 10 | System zur Verhinderung des Blockierens der Räder beim Starten/Anfahren |
| 53 | 5 | Getriebesteuerungsmodul ISP |
| 54 | 5 | Lenkunterstützung |
| 55 | – | Nicht verwendet |
| 56 | 30 | Sicherungskasten im Innenraum Stromversorgung R/S |
| 57 | 5 | Betrieb/Start des Lüftermotors |
| 58 | – | Nicht verwendet |
| 59 | 15 | Beheizte Spiegel |
| 60 | – | Nicht verwendet |
| 61 | – | Nicht verwendet |
| 62 | – | Nicht verwendet |
| 63 | 25 | Elektronischer Lüfter |
| 64 | 30 | Schiebedach |
| 65 | 20 | Nicht verwendet (Reserve) |
| 66 | 20 | Zusatzstromversorgung (hinten Mittelkonsole) |
| 67 | 40 | Klimatisierte Sitze in der ersten Reihe |
| 68 | 30 | Ventile des Antiblockiersystems |
| 69 | 60 | Pumpe des Antiblockiersystems |
| 70 | 30 | Elektrisch klappbarer Sitz in der dritten Reihe |
| 71 | 20 | Zusatzstromversorgung/Zigarettenanzünder |
| 72 | 20 | Zusatzstromversorgung (rechte hintere Verkleidung) |
| 73 | 20 | Klimaanlagenmodul für den Rücksitz |
| 74 | 30 | Elektrisch verstellbarer Fahrersitz |
| 75 | 25 | Fahrzeugstrom 1 – Getriebesteuerungsmodul |
| 76 | 20 | Fahrzeugstrom 2 – Getriebesteuerungsmodul |
| 77 | 20 | Fahrzeugstrom 4 – Zündspulen |
| 78 | – | Nicht verwendet |
| 79 | 15 | Fahrzeugstrom 3 – Getriebesteuerungsmodul |
| 80 | – | Nicht verwendet |
| 81 | – | Nicht verwendet |
| 82 | 5 | Regensensor |
| 83 | – | Nicht verwendet |
| 84 | – | Nicht verwendet |
| 85 | – | Scheibenwischermotorrelais |
Über den Ford Expedition U324 (2007-2017)
Der Ford Expedition U324, hergestellt zwischen 2007 und 2017, ist ein robustes SUV, das sich durch Geräumigkeit und Komfort auszeichnet. Dieses Modell ist ideal für große Familien oder für diejenigen, die viel Stauraum benötigen. Das Fahrzeug ist mit starken Motoren ausgestattet, darunter ein 5,4-Liter-V8, der ausreichend Leistung für schwere Lasten und das Ziehen von Anhängern bietet. Der Innenraum ist mit Schwerpunkt auf Komfort und moderne Technologien gestaltet, was ihn zu einem idealen Begleiter für lange Fahrten macht. Der Ford Expedition U324 ist auch für seine Zuverlässigkeit und Langlebigkeit bekannt, was ihn bei Fahrern beliebt macht, die ein Fahrzeug suchen, das verschiedene Terrains und Bedingungen bewältigen kann.
Sicherungsplan des Ford Expedition U324
Diese Seite zeigt den Sicherungsplan für den Ford Expedition U324, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an zwei Hauptstellen: unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, Zugang zu genauen Informationen über seine Konfiguration zu haben.
