Ford Bronco Sport (2021-2022) – Sicherungskasten
Ford

Ford Bronco Sport (2021-2022) – Sicherungskasten

Thomas Schneider

Ford Bronco Sport – Sicherungskastenbelegung

Baujahr: 2021.

Sicherungskasten im Motorraum

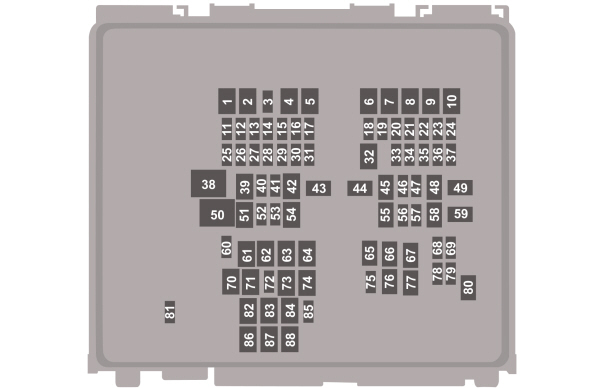

Detailansicht des Sicherungskastens im Motorraum eines Fahrzeugs Baujahr 2021.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 30 A Zusatzbeleuchtung Nachrüstung.
2 — Nicht verwendet.
3 10 A Beheizte Scheibenwaschdüsen.
4 60 A Zusatzheizung.
5 40 A Zusatzheizung.
6 40 A Zusatzheizung.
7 20 A Beheizte Scheibenwischer-Parkposition.
8 — Nicht verwendet.
9 60 A Wechselrichter.
10 30 A Anlassermotor.
11 15 A Getriebesteuergerät.
12 15 A Getriebesteuergerät.
13 15 A Getriebesteuergerät.
14 15 A Getriebesteuergerät.
15 — Nicht verwendet.
16 — Nicht verwendet.
17 — Nicht verwendet.
18 10 A Getriebesteuergerät.
19 10 A Antiblockiersystem-Modul.
20 10 A Datenanschluss.
21 5 A Scheinwerferschalter.
22 20 A Verstärker.
23 — Nicht verwendet.
24 — Nicht verwendet.
25 25 A Verstärkte Scheinwerfer links.
26 25 A Verstärkte Scheinwerfer rechts.
27 — Nicht verwendet.
28 — Nicht verwendet.
29 — Nicht verwendet.
30 10 A Elektronische Stabilitätskontrolle.
31 5 A Elektronische Servolenkung.
32 30 A Karosseriesteuergerät.
33 10 A Frontkamera für Parkassistenz;

Rückfahrkamera;

Toter-Winkel-Informationssystem;

Getriebeaktuator.
34 — Nicht verwendet.
35 15 A Beheiztes Lenkrad.
36 — Nicht verwendet.
37 20 A Hupe.
38 40 A Lüftermotor.
39 — Nicht verwendet.
40 10 A Bremslichtschalter.
41 20 A Verstärker.
42 30 A Elektrisch verstellbarer Fahrersitz.
43 40 A Ventile des Antiblockiersystems.
Nummer Ampere [A] Beschreibung
44 40 A Anhängerzugmodul.
45 30 A Elektrisch verstellbarer Beifahrersitz.
46 — Nicht verwendet.
47 20 A Sitzheizung.
48 — Nicht verwendet.
49 60 A Pumpe des Antiblockiersystems.
50 60 A Kühlerlüfter.
51 30 A Schiebedach.
52 5 A Intelligentes USB-Ladegerät.
53 — Nicht verwendet.
54 — Nicht verwendet.
55 — Nicht verwendet.
56 10 A Klimaanlagenkupplung.
57 5 A Notlicht.
58 — Nicht verwendet.
59 40 A Karosseriesteuergerät.
60 5 A Intelligentes USB-Ladegerät.
61 20 A Zusatzstromanschluss.
62 — Nicht verwendet.
63 — Nicht verwendet.
64 — Nicht verwendet.
65 — Nicht verwendet.
66 — Nicht verwendet.
67 — Nicht verwendet.
68 — Nicht verwendet.
69 15 A Kraftstoffeinspritzdüsen.
70 20 A Zusatzstromanschluss.
71 20 A Zusatzstromanschluss.
72 20 A Heckscheibenwischer.
73 — Nicht verwendet.
74 30 A Frontscheibenwischermotor.
75 10 A Beheizte Außenspiegel.
76 30 A Beheizte Heckscheibe.
77 — Nicht verwendet.
78 15 A Fensterentriegelung.
79 — Nicht verwendet.
80 20 A Kraftstoffpumpe.
81 10 A Heckscheibenwischerpumpe.
82 40 A Wechselrichter.
83 — Nicht verwendet.
84 40 A Getriebesteuergerät.
85 5 A Regensensor.
86 — Nicht verwendet.
87 — Nicht verwendet.
88 — Nicht verwendet.
Leggere  Ford Mustang (1987-2022) – Sicherungskasten

Hinweis: Die Ersatzsicherung in Ampere kann abweichen.

Sicherungskasten im Fahrgastraum

Der Sicherungskasten befindet sich unter dem Handschuhfach.

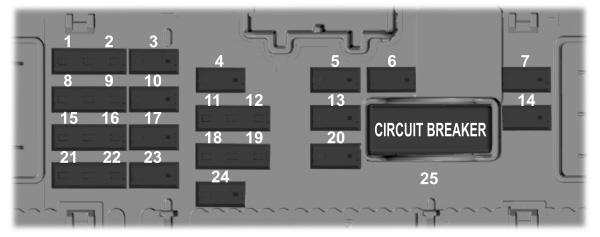

Sicherungskasten im Fahrgastraum mit Hinweis auf abweichende Ersatzsicherungen.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 5 A Nicht verwendet.
2 5 A Nicht verwendet.
3 10 A Nicht verwendet.
4 10 A Starten;

Lenksäulenverriegelung.
5 20 A Verriegeln. Entriegeln.
6 10 A DC-AC-Wechselrichter.
7 30 A Beifahrertürmodul.
8 5 A Parkassistenz-Steuergerät.
9 5 A Abblendspiegel;

Spurhalteassistent;

Airbag-Deaktivierungsanzeige für Beifahrer.
10 10 A Erweitertes Leistungsmodul.
11 5 A Telematik-Steuergerät.
12 5 A Schlüsselloser Tastaturschalter.
Nummer Ampere [A] Beschreibung
13 15 A Fahrertürentriegelung.
14 30 A Fahrertürmodul.
15 15 A Nicht verwendet (Reserve).
16 15 A Nicht verwendet (Reserve).
17 15 A SYNC;

Transceiver-Modul;

Integriertes Bedienfeld.
18 7,5 A Modul für kabelloses Laden von Zubehör;

Geländesteuergerät.
19 7,5 A Nicht verwendet (Reserve).
20 10 A Nicht verwendet (Reserve).
21 7,5 A Nicht verwendet (Reserve).
22 7,5 A Nicht verwendet (Reserve).
23 20 A Nicht verwendet (Reserve).
24 20 A Nicht verwendet (Reserve).
25 30 A Nicht verwendet (Reserve).

Sicherungs- und Relaisbelegung – Ford Bronco Sport

Gilt für Fahrzeuge der Baujahre:

2022.

Sicherungskasten im Motorraum

Übersicht des Sicherungskastens im Motorraum eines Fahrzeugs Baujahr 2022.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 30 A Zusätzliche Nachrüstbeleuchtung.
2 — Nicht verwendet.
3 10 A Beheizte Scheibenwaschdüsen vorne.
4 60 A Zusatzheizung.
5 40 A Zusatzheizung.
6 40 A Zusatzheizung.
7 20 A Beheizte Scheibenwischerparkposition.
8 — Nicht verwendet.
9 60 A Wechselrichter.
10 30 A Anlassermotor.
11 15 A Getriebesteuerungsmodul.
12 15 A Getriebesteuerungsmodul.
13 15 A Getriebesteuerungsmodul.
14 15 A Getriebesteuerungsmodul.
15 — Nicht verwendet.
16 — Nicht verwendet.
17 — Nicht verwendet.
18 10 A Getriebesteuerungsmodul.
19 10 A Antiblockiersystem-Modul.
20 10 A Diagnoseschnittstellenstecker.
21 5 A Scheinwerferschalter.
22 20 A Verstärker.
23 — Nicht verwendet.
24 — Nicht verwendet.
25 25 A Verstärkte Scheinwerfer links.
26 25 A Verstärkte Scheinwerfer rechts.
27 — Nicht verwendet.
28 — Nicht verwendet.
29 — Nicht verwendet.
30 10 A Elektronische Stabilitätskontrolle.
31 5 A Elektrische Servolenkung.
32 30 A Karosseriesteuerungsmodul.
33 10 A Frontkamera für Parkassistenz; Rückfahrkamera; Toter-Winkel-Informationssystem; Getriebeaktuator.
34 — Nicht verwendet.
35 15 A Beheiztes Lenkrad.
36 — Nicht verwendet.
37 20 A Hupe.
38 40 A Lüftermotor.
39 — Nicht verwendet.
40 10 A Bremslichtschalter.
41 20 A Verstärker.
42 30 A Elektrisch verstellbarer Fahrersitz.
43 40 A Ventile des Antiblockiersystems.
Nummer Ampere [A] Beschreibung
44 40 A Anhängerzugmodul.
45 30 A Elektrisch verstellbarer Beifahrersitz.
46 — Nicht verwendet.
47 20 A Sitzheizung.
48 — Nicht verwendet.
49 60 A Pumpe des Antiblockiersystems.
50 60 A Kühlerlüfter.
51 30 A Schiebedach.
52 5 A Intelligentes USB-Ladegerät.
53 — Nicht verwendet.
54 — Nicht verwendet.
55 — Nicht verwendet.
56 10 A Klimaanlagenkupplung.
57 5 A Notlicht.
58 — Nicht verwendet.
59 40 A Karosseriesteuerungsmodul.
60 5 A Intelligentes USB-Ladegerät.
61 20 A Zusatzstromanschluss.
62 — Nicht verwendet.
63 — Nicht verwendet.
64 — Nicht verwendet.
65 — Nicht verwendet.
66 — Nicht verwendet.
67 — Nicht verwendet.
68 — Nicht verwendet.
69 15 A Port-Kraftstoffeinspritzdüsen.
70 20 A Zusatzstromanschluss.
71 20 A Zusatzstromanschluss.
72 20 A Heckscheibenwischer.
73 — Nicht verwendet.
74 30 A Frontscheibenwischermotor.
75 10 A Beheizte Außenspiegel.
76 30 A Beheizte Heckscheibe.
77 — Nicht verwendet.
78 15 A Fensterglasentriegelung.
79 — Nicht verwendet.
80 20 A Kraftstoffpumpe.
81 10 A Heckscheibenwischerpumpe.
82 40 A Wechselrichter.
83 — Nicht verwendet.
84 40 A Getriebesteuerungsmodul.
85 5 A Regensensor.
86 — Nicht verwendet.
87 — Nicht verwendet.
88 — Nicht verwendet.

Hinweis: Die Ersatzsicherung in Ampere kann variieren.

Leggere  Ford Kuga II (ab 2012) – Batterien

Sicherungskasten im Fahrgastraum

Der Sicherungskasten befindet sich unter dem Ablagefach.

Sicherungskasten im Fahrgastraum, unter dem Ablagefach positioniert.
Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 5 A Nicht verwendet.
2 5 A Nicht verwendet.
3 10 A Nicht verwendet.
4 10 A Starten; Lenksäulenverriegelung.
5 20 A Verriegeln. Entriegeln.
6 10 A DC-AC-Wechselrichter.
7 30 A Beifahrertürmodul.
8 5 A Parkassistenz-Steuerungsmodul.
9 5 A Automatisch abblendender Rückspiegel; Spurhalteassistent; Beifahrerairbag-Deaktivierungsanzeige.
10 10 A Erweitertes Leistungsmodul.
11 5 A Telematik-Steuergerätemodul.
12 5 A Schlüsselloser Tastaturschalter.
Nummer Ampere [A] Beschreibung
13 15 A Fahrertürentriegelung.
14 30 A Fahrertürmodul.
15 15 A Nicht verwendet (Reserve).
16 15 A Nicht verwendet (Reserve).
17 15 A SYNC; Transceiver-Modul; Integriertes Bedienfeld.
18 7,5 A Kabelloses Lademodul für Zubehör; Geländesteuerungsmodul.
19 7,5 A Nicht verwendet (Reserve).
20 10 A Nicht verwendet (Reserve).
21 7,5 A Nicht verwendet (Reserve).
22 7,5 A Nicht verwendet (Reserve).
23 20 A Nicht verwendet (Reserve).
24 20 A Nicht verwendet (Reserve).
25 30 A Nicht verwendet (Reserve).

Über den Ford Bronco Sport (2021-2022)

Der Ford Bronco Sport ist ein kompaktes SUV, das in den Jahren 2021-2022 eingeführt wurde. Dieses Modell ist für Abenteuer konzipiert und bietet ein robustes Design mit modernen Technologien. Der Bronco Sport ist mit Allradantrieb ausgestattet, was ihn zu einem idealen Fahrzeug für Fahrten im Gelände macht. Unter der Haube finden sich verschiedene Motoroptionen, darunter ein effizienter 1,5-Liter-Dreizylindermotor und ein leistungsstärkerer 2,0-Liter-Vierzylindermotor. Der Innenraum des Fahrzeugs ist geräumig und bietet viel Stauraum, was ideal für längere Fahrten und Ausflüge in die Natur ist.

Sicherungskasten-Schema Ford Bronco Sport

Diese Seite zeigt das Sicherungskasten-Schema für den Ford Bronco Sport. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Schemata zeigen die Sicherungsnummern, deren Stromstärke (Ampere) und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und die Funktionen der einzelnen Sicherungen zu haben.
