Ford F-150 (1997-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Chevrolet Bolt EV (2016–2020), Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungsplan Chevrolet Bolt EV 2016-2020…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Bolt sind die Sicherungen F49 (Zusatzsteckdose) und F53 (Zusatzsteckdose) im Sicherungskasten des Armaturenbretts.
Inhaltsverzeichnis
Position des Sicherungskastens
Der Sicherungskasten befindet sich hinter einer Abdeckung links vom Armaturenbrett. Um ihn zu erreichen, öffnen Sie die Sicherungsplatte, indem Sie sie herausziehen. Um die Abdeckung wieder anzubringen, setzen Sie zuerst den oberen Haken ein und drücken Sie dann die Abdeckung wieder an ihren ursprünglichen Platz.

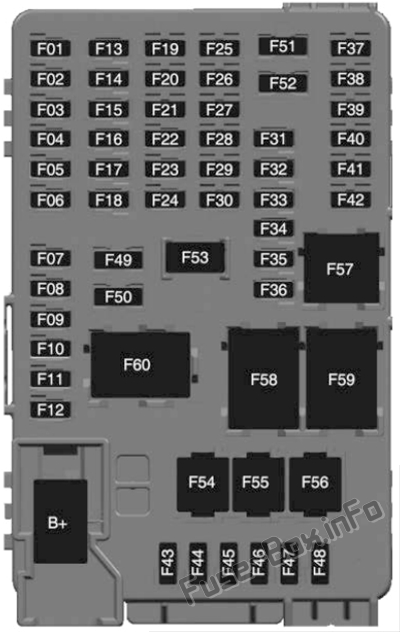

Sicherungsplan
ad Werbung
Zuordnung der Sicherungen und Relais in der Kabine
| Nr. | Beschreibung |
|---|---|
| Nr. | Beschreibung |
| F01 | Videoverarbeitungsmodul |
| F02 | Sonnenlichtsensor-Kontrollleuchte |
| F03 | Toter-Winkel-Alarm |
| F04 | Passiver Zugang, passiver Start |
| F05 | CGM (Central Gateway Module) |
| F06 | Karosseriesteuerungsmodul 4 |
| F07 | Karosseriesteuerungsmodul 3 |
| F08 | Karosseriesteuerungsmodul 2 |
| F09 | Karosseriesteuerungsmodul 1 |
| F10 | Anhänger-Schnittstellenmodul 1 |
| F11 | Verstärker |
| F12 | Karosseriesteuerungsmodul 8 |
| F13 | Datenbus-Anschluss 1 |
| F14 | Automatischer Parkassistent |
| F15 | 2017: Datenbus-Anschluss 2 2018-2020: Nicht verwendet |
| F 16 | Einphasen-Leistungsinvertermodul 1 |
| F17 | Karosseriesteuerungsmodul 6 |
| F18 | Karosseriesteuerungsmodul 5 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | USB |
| F24 | Kabelloses Lademodul |
| F25 | LED-Anzeige für Reflexionswarnung |
| F26 | Beheiztes Lenkrad |
| F27 | 2017-2018: Nicht verwendet 2019-2020: CGM 2 (Central Gateway Module) |
| F28 | Blinkerset 2 |
| F29 | Anhänger-Schnittstellenmodul 2 |
| F30 | Scheinwerfer-Nivelliergerät |
| Nr. | Beschreibung |
|---|---|
| F31 | OnStar |
| F32 | 2017-2018: Nicht verwendet 2019-2020: Virtueller Tastaturzugriffssensor |
| F33 | Heiz-, Lüftungs- und Klimaanlagenmodul |
| F34 | 2017-2018: Nicht verwendet 2019-2020: Virtuelles Schlüsselzugriffsmodul |
| F35 | Blinkerset 1 |
| F36 | Radio |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Karosseriesteuerungsmodul 7 |
| F44 | Sensor- und Diagnosemodul |
| F45 | Frontkameramodul |
| F46 | Fahrzeugintegrationssteuerungsmodul |
| F47 | Einphasen-Leistungsinvertermodul 2 |
| F48 | Elektrische Lenksäulenverriegelung |
| F49 | Zusatzsteckdose |
| F50 | Lenkradsteuerung |
| F51 | Lenkradsteuerungsbeleuchtung |
| F52 | Fernfunktionsmodul Smartphone |
| F53 | Zusatzsteckdose |
| F54 | — |
| F55 | Logistik |
| F56 | — |
| Relais | |
| F57 | — |
| F58 | Logistikrelais |
| F59 | — |
| F60 | Zubehörstromrelais/Sonstiges Zubehör |
Position des Sicherungskastens
Um die Abdeckung zu öffnen, drücken Sie die Laschen an den Seiten und an der Rückseite und ziehen Sie die Abdeckung nach oben.
Sicherungsplan
ad Werbung
Zuordnung der Sicherungen und Relais im Motorraum
| Nr. | Beschreibung |
|---|---|
| Nr. | Beschreibung |
| 1 | — |
| 2 | Elektrisches Fenster hinten |
| 3 | — |
| 4 | Batterieenergiespeichersystem 1 |
| 5 | — |
| 7 | Linker Scheinwerfer Abblendlicht |
| 8 | Rechter Scheinwerfer Abblendlicht |
| 9 | Linker Scheinwerfer Fernlicht |
| 10 | Rechter Scheinwerfer Fernlicht |
| 11 | Hupe |
| 12 | — |
| 13 | Motorsteuerung vorderer Scheibenwischer |
| 14 | Fenstersteuerung |
| 15 | Motorsteuerung vorderer Scheibenwischer |
| 16 | Leistungselektronik des elektronischen Bremssteuerungsmoduls |
| 17 | Heckscheibenwischer |
| 18 | Fenstersteuerung |
| 19 | Vordersitzmodul |
| 20 | Waschanlage |
| 22 | Lineares Leistungsmodul |
| 23 | Motorleistung des elektronischen Bremssteuerungsmoduls |
| 24 | Rücksitzmodul |
| 26 | Getriebeflusssteuerungsmodul |
| 27 | Aeroshutter |
| 28 | Zusatzölpumpe |
| 29 | Stromversorgung des Elektromotors zum Bremsenladen |
| 30 | Elektrische Fensterheber vorne |
| 31 | Elektrische Steuereinheit mit Stangen im Panel |
| 32 | Heckscheibenentfeuchter |
| 33 | Beheizter Außenspiegel |
| 34 | Fußgängerwarnfunktion |
| 35 | — |
| 36 | — |
| 37 | Stromsensor |
| 38 | Regensensor |
| 39 | — |
| 40 | Elektrische Bremsunterstützung (ECU) |
| Nr. | Beschreibung |
|---|---|
| 41 | Powerline-Kommunikationsmodul |
| 42 | Automatische Passagiererkennung (Neugeborenes) |
| 43 | Fensterschalter |
| 44 | Mehrfachladesystem zur Energiespeicherung |
| 45 | Fahrzeugintegrations-Steuermodul |
| 46 | Integriertes Rahmen-Steuermodul |
| 47 | Scheinwerfereinstellung |
| 48 | Integriertes Rahmen-Steuermodul |
| 49 | Innenspiegel |
| 50 | — |
| 51 | Elektrische Bremsunterstützung |
| 52 | Rückfahrkamera |
| 54 | Klimaanlagen-Steuermodul |
| 55 | Kühlmittelpumpe für das Mehrfachladesystem zur Energiespeicherung |
| 56 | — |
| 57 | Kühlmittelpumpe der Leistungselektronik |
| 58 | Motorsteuerungsmodul |
| 59 | Elektrische Lenksäulenverriegelung |
| 60 | Elektrische Heizung HVAC |
| 61 | Integriertes Lademodul |
| 62 | Getriebefluss-Steuermodul 1 |
| 63 | Elektrischer Kühlventilator |
| 64 | Motorsteuerungsmodul |
| 65 | Zusatzheizungspumpe |
| 66 | Getriebesystem |
| 67 | Antriebsregler |
| 70 | Klimaanlagen-Steuermodul |
| 71 | — |
| 72 | Getriebefluss-Steuermodul |
| 73 | Leistungsinvertermodul |
| 74 | — |
| Relais | |
| 6 | 2017-2019: Nicht verwendet 2020: Fußgängerwarnung |
| 21 | HID-Lampe |
| 25 | Getriebesystem |
| 53 | Geschwindigkeit/Manueller Hebel |
| 68 | Heckscheibenentfeuchter |
| 69 | Zweiter Gang/Manueller Hebel |
Über den Ford F-150 (1997-2022)
Der Ford F-150 ist eines der beliebtesten Pick-up-Modelle auf dem amerikanischen Markt und wird seit 1948 produziert. Die 1997 eingeführte Generation brachte bedeutende Änderungen in Design und Technologie mit sich. Dieses Modell ist bekannt für seine Robustheit, Zuverlässigkeit und Vielseitigkeit, was es ideal für Arbeit und Freizeit macht. Der Ford F-150 bietet verschiedene Motoroptionen, darunter Sechs- und Achtzylindermotoren, die ausreichend Leistung für schwere Aufgaben liefern. Im Laufe der Jahre wurde das Modell mehrfach innoviert, einschließlich der Modernisierung des Innenraums und der Einführung fortschrittlicher Sicherheitsfunktionen.
Sicherungsbelegungsplan Ford F-150
Diese Seite zeigt den Sicherungsbelegungsplan für den Ford F-150, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Typische Standorte des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den sicheren Betrieb des Fahrzeugs gewährleistet, und daher ist es wichtig, seine Konfiguration und korrekte Verwendung zu kennen.
