Ford Taurus (1985-2019) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Taurus
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1985, 1986, 1987, 1988, 1989, 1990, 1991.

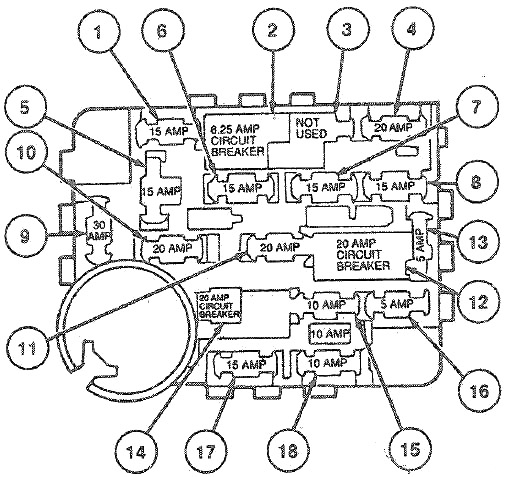

Sicherung im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Armaturenbrett links vom Lenkrad.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Rückleuchten, Bremsleuchten, Blinker vorne und hinten, Blinker im Armaturenbrett, Geschwindigkeitsregelung |
| 2 | 7,5 | Stromkreisunterbrecher: Frontwischermotor, Intervallwischermodul, Frontscheibenwaschmotor |
| 3 | – | Nicht verwendet |
| 4 | 20 | 1993-1994: Vordere Standlichter, Seiten- und Rücklichter, akustisches Signal „Lichter an“, vordere Laserlampe (Sable) |
| 15 | 1985-1992: Vordere, seitliche und hintere Lichter, akustisches Signal „Lichter an“, vordere Laserlampe (Sable) | |
| 5 | 15 | Elektronisches Kombiinstrument, Heckscheibenheizungsschalter, elektronischer Blinker, Rückfahrlichter, beheizte Lambdasonde (H02S), beleuchtetes Zugangs-/schlüsselloses Modul, Bremsverriegelungsmagnet, elektronischer Türverriegelungs-Steuerprozessor |
| 6 | 15 | Heckscheibenwischer- und -waschmotoren (Kombi), Diagnosemodul, Warnsignal, Scheinwerferschalterbeleuchtung (Sable), Uhrbeleuchtung, Radiobeleuchtung, EATC-Steuerbeleuchtung, Glasleistungsrelais, Geschwindigkeitsregelverstärker |
| 7 | 15 | Nebelscheinwerfer |
| 1992-1994: Airbag-Modul | ||
| 8 | 15 | Uhr, Radiospeicher, Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Armaturenbrettbeleuchtung, Innenbeleuchtung, beleuchtetes Zugangs-/schlüsselloses Modul, elektrische Spiegel, Motorraumbeleuchtung, Zündschlüsselgong |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 9 | 30 | Gebläsemotor, Gebläseregler (EATC) (1985-91) |
| 10 | 20 | Flash-to-Pass, Fernlicht und Kontrollleuchte |
| 11 | 20 | Radio, Premium-Audioverstärker, Antennenmotor, Radio-Backup-Schalter |
| 12 | 20 | Stromkreisunterbrecher: Zigarettenanzünder, Hupenrelais, Hupe, |
| 1993-94: Nicht verwendet | ||
| 13 | 5 | Armaturenbrettbeleuchtung, Radioanzeige, Handschuhfachbeleuchtung, EATC-Steueranzeige, Heckscheibenheizungsschalterbeleuchtung, Wischerschalterbeleuchtung, Scheinwerferschalterbeleuchtung, Uhranzeige, PRNDL-Beleuchtung |
| 14 | – | Nicht verwendet |
| 15 | 10 | Kennzeichenbeleuchtung, Seiten- und Rückleuchten |
| 16 | 5 | Elektronisches Kombiinstrument, EATC-Steuerung |
| 17 | 15 | EATC-Kompressorkupplung, Mischklappenaktuator, Klimaanlagenkompressorkupplung |
| 18 | 10 | Automatisches Beleuchtungsmodul, Armaturenbrett-Warnleuchten, Ölstand-Niedrigrelais, akustisches Signal |
Position der Lichter

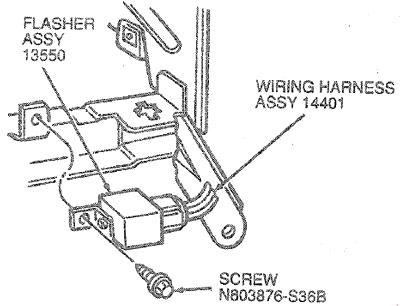

Der elektronische Blinker und Warnblinker sind mit einer Schraube (über dem Sicherungskasten) an der unteren Armaturenbrettverstärkung links befestigt.

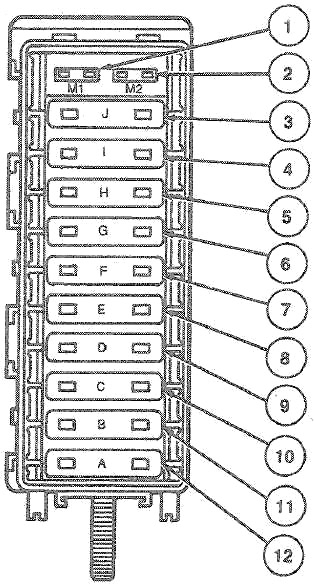

Sicherung im Motorraum
Befindet sich auf der Fahrerseite im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 10 | Zündspule |
| 2 | 10 | Zubehörkanal |
| 3 | 40 | Stromversorgung/Fensterverriegelung |
| 4 | 40 | Antiblockiersystem |
| 5 | 40 | Heckscheibenheizung |
| 6 | 30 | Antiblockiermodul |
| 7 | 60 | Scheinwerfer |
| 8 | 40 | Sicherungskasten |
| 9 | 60 | Motorkühlgebläse |
| 10 | 30 | Elektronische Motorsteuerung, Getriebesteuermodul (1994), Kraftstoffpumpenrelais (1994) |
| 11 | 60 | Zündschalter/Gebläsemotor |
| 12 | 60 | Zündschalter/Gebläsemotor |
Die Position und Werte der Sicherungen und automatischen Schalter, die sich nicht in den Panels befinden, sind in der untenstehenden Tabelle der Schutzschaltpläne dargestellt.
| Sicherung | Messgerät | Position |
|---|---|---|
| Ausgang der Lichtmaschine | 12 | In der Nähe des Stromverteilerpanels |
| Spannungserkennungsschaltung der Lichtmaschine | 18 | In der Nähe des Stromverteilerpanels |
| Beheizte Windschutzscheibe | 18 | In der Nähe des beheizten Windschutzscheibenrelais |
Sicherungs- und Relaisplan – Ford Taurus
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1995, 1996, 1997, 1998, 1999.
Sicherungen in der Kabine

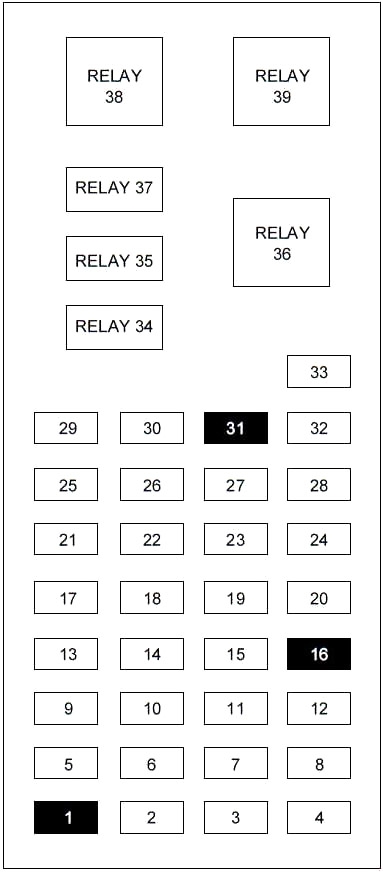

Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals. Entfernen Sie die Abdeckung des Kastens, um auf die Sicherungen zuzugreifen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | Nicht verwendet |
| 2 | 5 | Instrumentenbeleuchtung |
| 3 | 10 | Scheinwerfer links Abblendlicht |
| 4 | 10 | Scheinwerfer rechts Abblendlicht |
| 5 | 5 | Kontrollinstrument, Getriebesperrenaktuator, Heckscheibenheizung |
| 6 | 15 | TR-Sensor, Rückfahrlichter, Tagfahrlicht, Klimaanlagensteuerung, MLPS-Schalter, Geschwindigkeitsregelung |
| 7 | 10 | TR-Sensor, Anlasserrelais, MLPS-Schalter |
| 8 | 5 | Antennenleistung, Radiosteuerung, GEM |
| 9 | 10 | ABS, zentrale Temperaturüberwachung |
| 10 | 20 | PCM-Relais, Zündspule, Radio, passives Diebstahlschutzsystem |
| 11 | 5 | Kontrollinstrument, Airbag-Anzeige |
| 12 | 5 | Instrumententafel, Autolampen, Getriebesteuerungsschalter, integriertes Bedienfeld, GEM |
| 13 | 5 | Elektronische Steuereinheit (ECU), Gebläsemotor, Airbag, automatische elektronische Temperaturregelung |
| 14 | 5 | Halbaktives Lenkungssteuermodul, Lampenfehleranzeige |
| 15 | 10 | Multifunktionsschalter (Blinker) |
| 16 | — | Nicht verwendet |
| 17 | 30 | Scheibenwischer/Waschanlage vorne |
| 18 | 5 | Scheinwerferschalter |
| 19 | 15 | Scheibenwischer/Waschanlage hinten |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | 5 | Integriertes Bedienfeld, Fernzugriff, Telefon, GEM |
| 21 | 20 | Zigarettenanzünder |
| 22 | 5 | Elektrische Spiegel, elektrische Antenne, Kofferraumbeleuchtung, Autobeleuchtung |
| 23 | 5 | GEM, Wischersystem, variable Servolenkung, Fernzugriff, Diebstahlschutz |
| 24 | 5 | RCC, Tachometer, integriertes Bedienfeld, elektronisches Modul zur automatischen Temperaturregelung |
| 25 | 10 | Datenanschluss (DLC) |
| 26 | 15 | Kofferraum |
| 27 | 10 | Batteriesparrelais |
| 28 | 15 | Geschwindigkeitsregelung, Bremslicht |
| 29 | 15 | Multifunktionsschalter (Gefahr) |
| 30 | 15 | Fernlicht, Tagfahrlicht, Kontrollinstrument |
| 31 | 5 | Rücklichtversorgung |
| 32 | 10 | Integriertes Bedienfeld, beheizte Spiegel |
| 33 | 5 | Elektrische Fensterheber, Schlossbeleuchtung |
| Relais | ||
| 34 | Batteriesparrelais | |
| 35 | Fahrertür-Entriegelungsrelais | |
| 36 | Heckscheibenheizungsrelais | |
| 37 | Innenbeleuchtungsrelais | |
| 38 | Ein-Tasten-Fensterabsenkungsrelais | |
| 39 | Zubehörverzögerungsrelais | |
Sicherungen im Motorraum
Der Elektrokasten befindet sich im Motorraum in der Nähe der Batterie. Der Elektrokasten enthält Hochstromsicherungen, die die wichtigsten Stromkreise des Fahrzeugs vor Überlastung schützen.

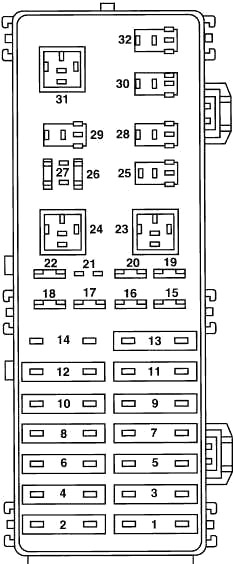

Schaltplan 1995-1996
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Anschlussblockierung |
| 2 | 30 | EWG-Stromversorgung |
| 3 | 40 | Starten |
| 4 | 30 | Stromversorgungssperre |
| 5 | 40 | Starten |
| 6 | 30 | Elektrische Sitze |
| 7 | 40 | Heckscheibenheizung |
| 8 | 30 | Wärmepumpe |
| 9 | 40 | Kühlgebläse |
| 10 | 20 | Kraftstoffpumpe |
| 11 | 40 | Gebläsemotor |
| 12 | 20 | Halbaktive Federung |
| 13 | 40 | ABS-Modul |
| 14 | 20 | Radio |
| 15 | 15 | Tagfahrlicht |
| 16 | 10 | Airbag |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 20 | Radio |
| 18 | 30 | Scheinwerfer |
| 19 | 15 | Hupe |
| 20 | 15 | Standlichter |
| 21 | – | Nicht verwendet |
| 22 | 30 | Scheinwerfer |
| 26 | 30 | Lichtmaschine |
| 27 | 10 | Hego-Leistung |
| Relais | ||
| 23 | Gebläsemotorrelais | |
| 24 | Wischerparkrelais | |
| 25 | Wischerrelais | |
| 28 | Sprühdüsenmotorrelais | |
| 29 | Hupenrelais | |
| 30 | Automatisches Scheinwerferrelais | |
| 31 | Anlasserrelais | |
| 32 | Autolampen-Parkrelais | |

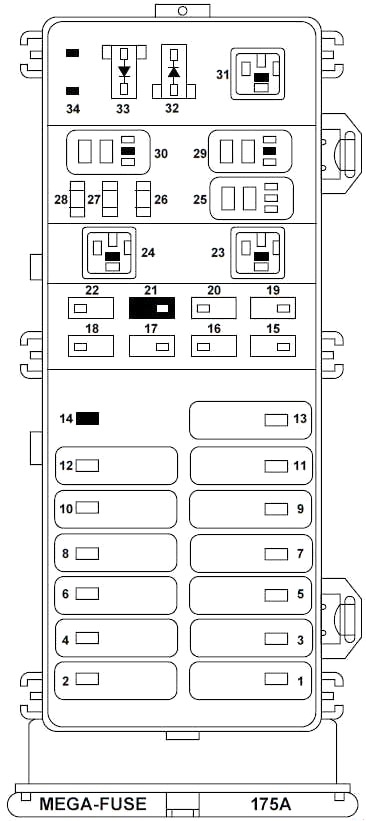

Schaltplan 1997-1999
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Sicherungsanschlussfeld |
| 2 | 30 | PCM-Relais |
| 3 | 40 | Zündschalter, Anlasserrelais |
| 4 | 30 | Zubehörverzögerungsrelais, Steckdose |
| 5 | 40 | Zündschlüssel |
| 6 | — | Nicht verwendet |
| 7 | 40 | Heckscheibenheizungsrelais |
| 8 | 30 | Thermactor Air ByPass Magnetventil, Halbleiter-EAM-Relais |
| 9 | 40 | Kühlgebläse-Hochgeschwindigkeitsrelais, Kühlgebläse-Niedriggeschwindigkeitsrelais |
| 10 | 20 | Kraftstoffpumpenrelais |
| 11 | 40 | Gebläsemotorrelais |
| 12 | 20 | Halbaktives Lenkungssteuermodul |
| 13 | 40 | ABS-Steuermodul |
| 14 | — | Nicht verwendet |
| 15 | 15 | Tagfahrlichtmodul (DRL) |
| 16 | 10 | Elektronische Steuereinheit (ECU) |
| 17 | 20 | Hintere Steuereinheit, CD-Wechsler |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 30 | ABS-Steuermodul |
| 19 | 15 | Hupenrelais, Motorsteuermodul (PCM) |
| 20 | 15 | Scheinwerferschalter, Standlichtrelais |
| 21 | — | Nicht verwendet |
| 22 | 30 | Automatisches Lichtrelais, Multifunktionsschalter, Scheinwerferschalter |
| 25 | — | Klimaanlagenkupplungsrelais |
| 26 | 30 | Generator |
| 27 | 10 | Klimaanlagenkupplungsrelais |
| 28 | 15 | Beheizte Sauerstoffsensoren, Tankentlüftung |
| Relais | ||
| 23 | Gebläsemotorrelais | |
| 24 | Anlasserrelais | |
| 29 | Kraftstoffpumpenrelais | |
| 30 | PCM-Relais | |
| 31 | Kühlgebläse-Niedriggeschwindigkeitsrelais | |
| Diode | ||
| 32 | PCM-Diode | |
| 33 | Klimaanlagenkupplungsdiode | |
| 34 | Nicht verwendet | |
Sicherungs- und Relaisplan – Ford Taurus
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

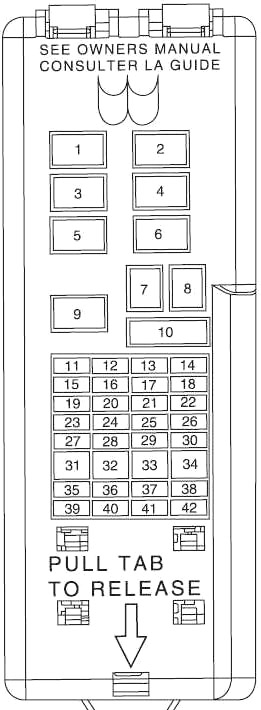

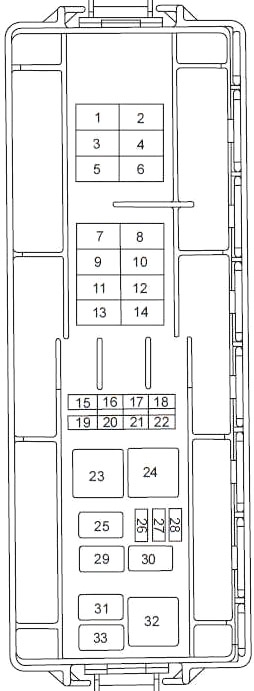

Schaltplan des Armaturenbrett-Sicherungskastens
Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals. Entfernen Sie die Abdeckung des Kastens, um auf die Sicherungen zuzugreifen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 7 | 40 | 1999-2002: Stromversorgung Heckscheibenheizungsgitter |
| 2003-2007 | ||
| Stromversorgung Heckscheibenheizungsgitter (nur Kombi) | ||
| Stromversorgung Heckscheibenheizungsrelaisspule (nur Limousine) | ||
| 20 | 2004-2005: | |
| Stromversorgung Heckscheibenheizungsgitter (nur Kombi) | ||
| Stromversorgung Heckscheibenheizungsrelaisspule (nur Limousine) | ||
| 2006-2007: Stromversorgung Heckscheibenheizungsrelaisspule | ||
| 8 | 40 | Gebläsemotor |
| 10 | 30 | Stromkreisunterbrecher: elektrische Sitze, verzögertes Zubehör, verstellbare Pedale (1999-2004) |
| 11 | 15 | 1999-2003: Integriertes Bedienfeld (ICP), Heckwischersteuerung, Frontwischer, Mobiltelefon, Beifahrerschalterbeleuchtung, GEM, Heckwischermotor |
| 10 | 2004-2006: Rechte Scheinwerfer | |
| 2007: Linke Scheinwerfer | ||
| 12 | 10 | 1999-2003: Beheizte Spiegel, Heckscheibenheizungsschalter |
| 15 | 2004-2007: Nebelscheinwerfer | |
| 13 | 20 | 1999-2003: Zigarettenanzünder, Zusatzstrompunkt |
| 2004-2007: Nicht verwendet | ||
| 14 | — | Nicht verwendet |
| 15 | 30 | 1999-2003: Frontwischermotor |
| 10 | 2004-2006: Linke Scheinwerfer | |
| 2007: Rechte Scheinwerfer | ||
| 16 | 15 | 1999-2003: Blinker- und GEM-Stromversorgung, integrierte Bedienfeld-Stromversorgung (ICP), RCC-Speicher, Instrumententafel |
| 2004-2007: Nicht verwendet | ||
| 17 | 15 | Bremslicht, Tempomat-Deaktivierungsschalter |
| 18 | 15 | 1999-2003: Nicht verwendet |
| 2004-2007: Positionslichter, PWM (Hintergrundbeleuchtung), Autolampen | ||
| 19 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Beheizte Spiegel, Heckscheibenheizungsschalteranzeige | ||
| 20 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Sicherheitsgurte (Airbagmodul/OCS-Modul) | ||
| 21 | 15 | 1999-2003: Nicht verwendet |
| 2004-2007: Getriebeflusssensor (Getriebepositionsschalter) | ||
| 22 | 20 | 1999-2003: Kofferraumentriegelungsmagnet, Verriegelungs-/Entriegelungsrelais |
| 15 | 2004-2007: Frontwaschpumpe, elektrochromatischer Spiegel, Kompass, Instrumententafel (RUN/ACC), integrierte Bedienfeldlogik (ICP), Heckwischer (nur Kombi), Heckscheibenwaschanlage (nur Kombi) | |
| 23 | 10 | 1999-2003: Airbagmodul, PATS-Transponder |
| 30 | 2004-2007: Frontwischermotor | |
| 24 | 15 | 1999-2002: Übergangsrelais |
| 2003-2007: Nicht verwendet | ||
| 25 | 2 | 1999-2003: PCM-Relais, Kraftstoffpumpenrelais (2002-2003) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | 2004-2007: Strompunkt | |
| 26 | 10 | 1999-2003: Spiegel, Stromantenne, Impulsspannungsmodul, Motorraumleuchte, Batteriesparfunktion |
| 20 | 2004-2007: Elektrische Schlösser, Heckklappenentriegelung (Kombi) / Kofferraumentriegelung (Limousine) | |
| 27 | 10 | 1999-2003: Blinker und Warnblinkanlage, integriertes Bedienfeld (ICP), FFV-Transponder, GEM |
| 2004-2007: Antiblockiersystem (ABS), Geschwindigkeitsregelung, Traktionskontrolle, Bremsgetriebesperre, Klimaanlagenfunktionsschalter (nur manuelle Klimaanlage), Temperaturmischklappe (nur manuelle Klimaanlage), Enteisungsschlauch | ||
| 28 | 10 | 1999-2003: Gebläsemotorrelaisspule, EATC-Logik, Innenraumbeleuchtung (2002-2003) |
| 15 | 2004-2007: Blinker, Rückfahrlichter | |
| 29 | 15 | 1999-2003: Autolichter, Positionslichter (2002-2003), PWM (2002-2003), Scheinwerferschalter |
| 20 | 2004-2007: Zigarettenanzünder | |
| 30 | 15 | 1999-2003: Hupe und Hupenschalter, OBD II-Anschluss |
| 10 | 2004-2007: Außenbeleuchtung, Batteriesparfunktion, elektrische Spiegel, Armaturenbrettbeleuchtung, Stromantenne (nur Kombi), Impulsspannungsmodul (nur Kombi) | |
| 31 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Gebläsemotorrelaisspule, automatische elektronische Temperaturregelung (EATC)-Logik, Innenraumleuchte | ||
| Relaisspule | ||
| 32 | 10 | 1999-2003: ABS, DRL-Relaisspule, Geschwindigkeitsregler-Aktor, Traktionskontrollschalter, AC-Heizungswahlschalter, Mischklappen-Aktor, Bremsgetriebesperre, Heckscheibenheizungsrelaisspule (2002-2003) |
| 2004-2007: Kombiinstrument, Flex Fuel Modul, ICP-Logik, passives Alarmmodul (GEM-Stromversorgung), Kompass | ||
| 33 | 15 | 1999-2003: Nicht verwendet |
| 2004-2007: Warnsignal, Kombiinstrument-Stromversorgung, ICP-Stromversorgung, EATC | ||
| 34 | 5 | 1999-2003: Nicht verwendet |
| 2004-2007: GEM-Logik | ||
| 35 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Hintergrundbeleuchtung, Aschenbecherbeleuchtung (2005-2007) | ||
| 36 | 15 | 1999-2003: Blinker, Rückfahrlichter |
| 2 | 2004-2007: Getriebesteuerungsmodul (PCM)-Relais, Kraftstoffpumpenrelais, Klimaanlagenkupplung | |
| 37 | 15 | 1999-2003: Getriebepositionsschalter |
| 25 | 2004-2007: Autolampe, Tagfahrlicht (DRL), Lichthupe, Scheinwerferschalter | |
| 38 | 5 | 1999-2003: GEM Park Inaktivitätsschalter |
| 15 | 2004-2007: Hupe, Diagnoseanschluss (OBD II) | |
| 39 | — | Nicht verwendet |
| 40 | — | Nicht verwendet |
| 41 | — | Nicht verwendet |
| 42 | — | Nicht verwendet |
| Relais | ||
| 1 | Zubehörverzögerungsrelais | |
| 2 | Ein-Knopf-Steuerrelais | |
| 3 | Gebläsemotorrelais | |
| 4 | Blinkerrelais | |
| 5 | Nicht verwendet | |
| 6 | Nicht verwendet | |
| 9 | Heckscheibenheizungsrelais | |
Sicherungsplan des Sicherungskastens im Motorraum
Der Stromverteilerkasten befindet sich im Motorraum. Der Stromverteilerkasten enthält Hochstromsicherungen, die die wichtigsten elektrischen Systeme des Fahrzeugs vor Überlastung schützen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 60 | Sicherungsanschlussfeld |
| 2 | 30 | Getriebesteuerungsmodul (PCM)-Relais |
| 3 | 60 | Sicherungsanschlussfeld |
| 4 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: | ||
| Stromkreisunterbrecher: Kühlerlüfter bei niedriger Geschwindigkeit | ||
| 5 | 40 | 1999-2003: Nicht verwendet |
| 2004-2007: Kühlerlüfter (Haupt) | ||
| 6 | — | 1999-2003: Nicht verwendet |
| 7 | 40 | Anlasserrelais, Zündschalter |
| 8 | 20 | 1999-2002: Übergangsrelais (nur Export) |
| 2003-2007: Nicht verwendet | ||
| 9 | 40 | 1999-2003: Kühlerlüfterrelais |
| 20 | 2004-2007: Kühlerlüfter (Beifahrerseite) | |
| 10 | 20 | 1999-2003: Nicht verwendet |
| 2004-2007: Kühlerlüfter (Fahrerseite) | ||
| 11 | 20 | 1999-2001: Thermorelais (nur FFV) |
| 2002: Nicht verwendet | ||
| 50 | 2003-2007: Heckscheibenheizung | |
| 12 | — | Nicht verwendet |
| 13 | 40 | Stromversorgung der Antiblockiersystempumpe |
| 14 | — | Nicht verwendet |
| 15 | 20 | Antiblockiersystemventilmagnet |
| 16 | 20 | Kraftstoffpumpenrelais |
| 17 | 20 | 1999-2001: Hintere Steuerung, CD-Wechsler, Mobiltelefon |
| 2002-2003: Mobiltelefonhalterung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 2004-2007: CD | ||
| 18 | 20 | 1999-2000: Nicht verwendet |
| 2001-2002: Zigarettenanzünder | ||
| 2003: Strompunkt | ||
| 10 | 2004-2007: | |
| Vulcan-Motor: Klimaanlagenkupplungsrelais, PCM hält Strom aufrecht | ||
| Duratec-Motor: nicht verwendet | ||
| 19 | 15 | 1999-2003: Rechte Scheinwerfer |
| 2004-2007: Nicht verwendet | ||
| 20 | — | Nicht verwendet |
| 21 | 15 | 1999-2003: Linke Scheinwerfer |
| 2004-2007: Nicht verwendet | ||
| 22 | 10 | Duratec-Motor: Klimaanlagenkupplungsrelais, PCM Keep Alive Power |
| 5 | Vulcan-Motor: Beheiztes PCV-Ventil | |
| 26 | 30 | 1999-2000: Generator |
| 10 | 2001-2007: Generator | |
| 27 | 5 | Hintere Steuerung, Antenne |
| 28 | 15 | Getriebemagnet des HEGO-Sensors, Tankentlüftung, Klimaanlagenkupplungsrelais, Thermactor-Bypass-Magnet (1999-2001) |
| Relais | ||
| 23 | Anlassermotorrelais | |
| 24 | Lüfterrelais bei niedriger Geschwindigkeit | |
| 25 | Wischergeschwindigkeitsrelais | |
| 29 | Wischerparkrelais | |
| 30 | Kraftstoffpumpenrelais | |
| 31 | PCM-Leistungsrelais | |
| 32 | Lüfterrelais bei hoher Geschwindigkeit | |
| 33 | Klimaanlagenkupplungsrelais | |
Sicherungs- und Relaisplan – Ford Taurus
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2008.
Für den Zigarettenanzünder (Steckdosen) sind die Sicherungen 13 (Strompunkt – Armaturenbrett), 14 (Strompunkt – 2. Reihe) und 16 (Strompunkt – Konsole) im Motorraum zuständig.
Kabine
Der Sicherungskasten befindet sich unter dem Armaturenbrett links vom Lenkrad.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30A | Intelligenter Fenstermotor |
| 2 | 15A | Bremslichtschalter, hohes Bremslicht |
| 3 | 15A | SDARS, Bluetooth, Familienunterhaltungssystem (FES)/Sitzsteuerung hinten |
| 4 | 30A | Reserve |
| 5 | 10 A | SPDJB-Logikstromversorgung |
| 6 | 20A | Blinker |
| 7 | 10 A | Scheinwerfer (links) |
| 8 | 10 A | Scheinwerfer (rechts) |
| 9 | 15A | Innenbeleuchtung, Laderaumbeleuchtung |
| 10 | 15A | Beleuchtung, Fußraumbeleuchtung |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5A | Speicher-/Spiegelschalter, Speichermodul |
| 13 | 5A | FEPS-Modul |
| 14 | 10 A | Analoge Uhr |
| 15 | 10 A | Klimaanlagensteuerung |
| 16 | 15A | Reserve |
| 17 | 20A | Alle Schlossmotoren, Heckklappenentriegelung |
| 18 | 20A | Reserve |
| 19 | 25A | Schiebedach |
| 20 | 15A | OBDII-Anschluss |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Standlichter, Kennzeichenbeleuchtung |
| 23 | 15A | Scheinwerfer |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Anforderungsleuchten/Innenleuchten |
| 26 | 10 A | Instrumententafel |
| 27 | 20A | Verstellbarer Pedalschalter |
| 28 | 5A | Radio, Radiostartsignal |
| 29 | 5A | Instrumententafel |
| 30 | 5A | Überlastungsschalter |
| 31 | 10 A | Kompass, automatisch abblendender Spiegel |
| 32 | 10 A | Wegfahrsperren-Steuergerät |
| 33 | 10 A | Reserve |
| 34 | 5A | AWD-Modul |
| 35 | 10 A | Lenkradwinkelsensor, FEPS, hintere Parkhilfe, beheizte Sitzmodule |
| 36 | 5A | PATS-Modul |
| 37 | 10 A | Klimaregelung |
| 38 | 20A | Subwoofer (Audiophile-Radio) |
| 39 | 20A | Radio |
| 40 | 20A | Reserve |
| 41 | 15A | Mikrofonspiegel, Schiebedach, vordere Verriegelungsschalter, Radio |
| 42 | 10 A | Reserve |
| 43 | 10 A | Reserve |
| 44 | 10 A | Reserve |
| 45 | 5A | Relaisspulen: PDB, A/C, vordere und hintere Scheibenwischer, vorderer Gebläsemotor |
| 46 | 7,5A | Beifahrerklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) |
| 47 | Automatischer Schalter 30A | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |

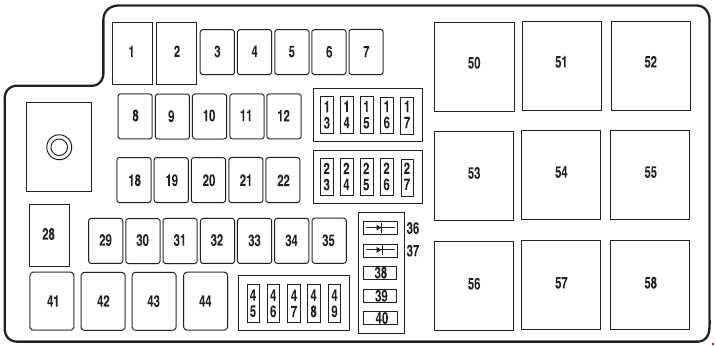

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80A* | SPDJB-Leistung |
| 2 | 80A* | SPDJB-Leistung |
| 3 | 30A* | Frontwischer |
| 4 | — | Nicht verwendet |
| 5 | 20A | Reserve |
| 6 | — | Nicht verwendet |
| 7 | 50A* | Motorkühlerlüfter |
| 8 | — | Nicht verwendet |
| 9 | 40A* | Antiblockiersystem (ABS)/AdvanceTrac-Pumpe |
| 10 | 30A* | Anlassermotor |
| 11 | 50A* | Antriebsstrangsteuerungsmodul (PCM)-Relais |
| 12 | 20 A* | ABS/AdvanceTrac-Ventil |
| 13 | 20A** | Strompunkt (Armaturenbrett) |
| 14 | 20A** | Strompunkt (2. Reihe) |
| 15 | 20A | Reserve |
| 16 | 20A** | Strompunkt (Konsole) |
| 17 | 10 A** | Lichtmaschine |
| 18 | — | Nicht verwendet |
| 19 | — | Nicht verwendet |
| 20 | 40A* | Heckscheibenheizung |
| 21 | 30A* | Elektrische Sitzmotoren (Beifahrer) |
| 22 | 20 A* | Beheiztes Sitzmodul |
| 23 | 10 A** | PCM Keep Alive Power, Tankentlüftung |
| 24 | 10 A** | Klimaanlagenrelais |
| 25 | 25A | Reserve |
| 26 | 20A** | Reserverelais |
| 27 | 15 A** | Kraftstoffrelais (Kraftstoffpumpensteuerungsmodul, Kraftstoffpumpe) |
| 28 | — | Nicht verwendet |
| 29 | 30A | Reserve |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 30 | — | Nicht verwendet |
| 31 | 30A* | Reserve |
| 32 | 30A* | Fahrersitzmotoren, Speichermodul |
| 33 | 20 A* | Zündung (für SJB) |
| 34 | — | Nicht verwendet |
| 35 | 40A* | Klimaanlagengebläsemotor vorne |
| 36 | Diode 1A | One-Touch-Start |
| 37 | Diode 1A | Kraftstoffpumpe |
| 38 | 10 A** | IVD, Neigungssensor |
| 39 | 10 A** | Kraftstoffdiode, PCM |
| 40 | — | Nicht verwendet |
| 41 | Relais G8VA | Klimaanlagensteuerung |
| 42 | Relais G8VA | Kraftstoffpumpe |
| 43 | Relais G8VA | Reserve |
| 44 | — | Nicht verwendet |
| 45 | 10 A** | Geschwindigkeitsregelschalter, Luftstromsensor, Inline-VPWR2-Modul |
| 46 | 10 A** | Klimaanlagenkupplungsrelais, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | PCM VPWR4 |
| 49 | 15A** | Beheizte Spiegel |
| 50 | Relais ISO komplett | PCM-Relais |
| 51 | — | Nicht verwendet |
| 52 | — | Nicht verwendet |
| 53 | Relais ISO komplett | Heckscheibenheizungsrelais |
| 54 | Relais ISO komplett | Gebläsemotorrelais |
| 55 | Relais ISO komplett | Anlassermotorrelais |
| 56 | — | Nicht verwendet |
| 57 | Relais ISO komplett | Frontwischerrelais |
| 58 | — | Nicht verwendet |
| * Kartuschensicherungen ** Minisicherungen |
Sicherungs- und Relaisplan – Ford Taurus
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Sicherungskasten in der Kabine
Der Sicherungskasten befindet sich unter dem Armaturenbrett links vom Lenkrad.

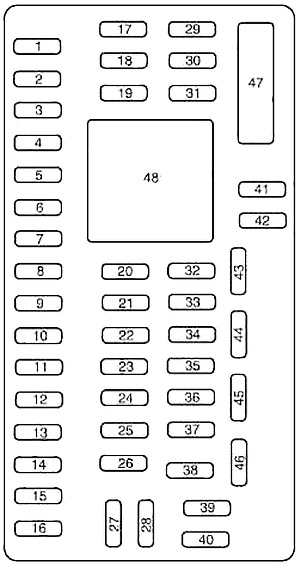

Schema 2009-2013
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Elektrisches Fenster vorne links, intelligenter Fenstermotor |
| 2 | 15 | Schalter/Bremse |
| 3 | Elektrisch verstellbarer Fahrersitz | |
| 4 | 30 | Elektrisches Fenster vorne rechts, intelligenter Fenstermotor |
| 5 | 10 | Getriebe-Elektromagnet, schlüssellose Tastatur |
| 6 | 20 | Blinker, Warnblinkanlage |
| 7 | 10 | Hauptscheinwerfer (links) |
| 8 | 10 | Hauptscheinwerfer (rechts) |
| 9 | 15 | Innenbeleuchtung, Laderaumbeleuchtung |
| 10 | 15 | Lichtschalter, Pozzetto-Leuchten |
| 11 | 10 | Allradantriebsmodul (AWD) |
| 12 | 7,5 | Passives Zugangs-/Passiv-Go-Modul (PEPS) (2009-2010), Intelligenter Zugang (IA) (2011-2012) |
| 13 | 5 | Memory-Sitze, Spiegel, Tastatur, PEPS-Empfänger (2009-2010), Fahrertürmodul, IA-Empfänger (2011-2012) |
| 14 | 10 | Navigationsdisplay, Memory-Sitz, SYNC®, Zentrales Informationsdisplay, GPS, Fahrersitz |
| 15 | 10 | Klimaanlagensteuerung |
| 16 | 15 | Elektronisches Abschlussfeld, Ambientebeleuchtung |
| 17 | 20 | Kofferraumentriegelung, Schiebedach, intelligente Fenster, Verriegeln/Entriegeln |
| 18 | 20 | Beheizte Rücksitze |
| 19 | 25 | Audioverstärker |
| 20 | 15 | Diagnosestecker (OBDII), Motor für verstellbares Pedal |
| 21 | 15 | Tagfahrlichtsteuerung (DRL) |
| 22 | 15 | Parklichter, Kennzeichenbeleuchtung, Zusatzlichter |
| 23 | 15 | Fernlicht |
| 24 | 20 | Hupe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | 10 | Beleuchtung bei Bedarf (Batteriesparmodus) |
| 26 | 10 | Instrumententafel, Head-up-Display |
| 27 | 20 | Zündung, PEPS (2009-2010), Scheibenwischer vorne, One-Touch-Integrated Start (OTIS), IA (2011-2012) |
| 28 | 5 | Startrelais/leise |
| 29 | 5 | Instrumententafel, Head-up-Display |
| 30 | 5 | Nicht verwendet (Reserve) |
| 31 | 10 | Nicht verwendet (Reserve) |
| 32 | 10 | Airbag-Modul |
| 33 | 10 | Nicht verwendet (Reserve) |
| 34 | 5 | Antiblockiersystem (ABS), Elektronischer Edelstahl |
| 35 | 10 | Beheizte Rücksitze, AWD, Einparkhilfe hinten, Lenkwinkelsensor, Toter-Winkel-Informationssystem, Multikonfigurierbare Sitze |
| 36 | 5 | Passives Diebstahlschutzsystem (PATS) |
| 37 | 10 | Nicht verwendet (Reserve) |
| 38 | 20 | Subwoofer, Audioverstärker |
| 39 | 20 | Radio/Navigation |
| 40 | 20 | Nicht verwendet (Reserve) |
| 41 | 15 | Zubehör-Stromverzögerung |
| 42 | 10 | Nicht verwendet (Reserve) |
| 43 | 10 | Heckscheibenentfrostung, Scheibenwischer vorne, automatische Fernlichtsteuerung, Regensensor |
| 44 | 10 | Nicht verwendet (Reserve) |
| 45 | 5 | Relais vorderer Scheibenwischer, Relais Lüftermotor |
| 46 | 7,5 | Belegungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) |
| 47 | 30 | Stromkreisunterbrecher: Elektrisches Fenster Beifahrer vorne, elektrische Fenster hinten |
| Relais | ||
| 48 | Zubehörrelais mit Verzögerung | |

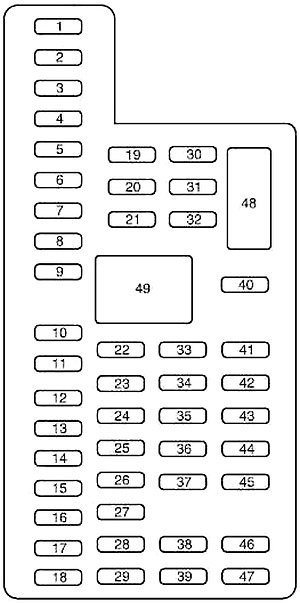

Schaltplan 2013-2019
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Intelligente Fenstermotoren vorne links und hinten rechts |
| 2 | 15 | Fahrersitzschalter |
| 3 | 30 | Intelligenter Fenstermotor vorne rechts |
| 4 | 10 | Relais und Spule für Batteriesparmodus bei Bedarf |
| 5 | 20 | Audioverstärker |
| 6 | 5 | Nicht verwendet (Reserve) |
| 7 | 7,5 | Logik des Fahrersitzmoduls, Modul der vorderen linken Türzone, Tastatur |
| 8 | 10 | Nicht verwendet (Reserve) |
| 9 | 10 | SYNC-Modul, Multifunktionsdisplay, elektronisches Abschlussfeld, Funkfrequenz-Transceiver-Modul |
| 10 | 10 | Zubehör-Startrelais |
| 11 | 10 | Intelligente Zugangsmodul-Logik, Head-up-Display |
| 12 | 15 | Pozzetto-Beleuchtung, LED-Hintergrundbeleuchtung. Innenbeleuchtung |
| 13 | 15 | Blinker rechts |
| 14 | 15 | Blinker links |
| 15 | 15 | Bremslicht, Rückfahrlicht |
| 16 | 10 | Abblendlicht rechts |
| 17 | 10 | Abblendlicht links |
| 18 | 10 | Startknopf, Tastaturbeleuchtung, Getriebebremsverriegelung, Aufwecken des Traktionskontrollsystemmoduls, Wegfahrsperren-Transceiver-Modul |
| 19 | 20 | Audioverstärker |
| 20 | 20 | Alle Relais und Spule des Verriegelungsmotors, Relais und Spule des Fahrerverriegelungsmotors |
| 21 | 10 | 2017: Erweitertes Leistungsmodul |
| 22 | 20 | Hupenrelais |
| 23 | 15 | Logik des Lenkungssteuermoduls, Blinkerset |
| 24 | 15 | Lenkungssteuermodul, Datallnk |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | 15 | Deckelentriegelung |
| 26 | 5 | Zündschalter, Zündschaltertaste |
| 27 | 20 | Intelligente Zugangsmodul-Energie |
| 28 | 15 | Nicht verwendet (Reserve) |
| 29 | 20 | Radio, globales Positionierungsmodul |
| 30 | 15 | Vordere Positionslichter |
| 31 | 5 | Nicht verwendet (Reserve) |
| 32 | 15 | Intelligente Fenstermotoren, Hauptfenster- und Spiegelschalter, Heckscheiben-Sonnenblendenmodul, Hintergrundbeleuchtung des Verriegelungsschalters |
| 33 | 10 | Nicht verwendet (Reserve) |
| 34 | 10 | Einparkhilfemodul hinten, Modul für automatisches Fernlicht und Spurwechsel, Modul für beheizte Rücksitze, Modul für Toter-Winkel-Überwachung, Rückfahrkamera |
| 35 | 5 | Feuchtigkeitssensor mit Motor, Head-up-Display, Traktionskontrollschalter |
| 36 | 10 | Beheiztes Lenkrad |
| 37 | 10 | Nicht verwendet (Reserve) |
| 38 | 10 | Automatisch abblendender Spiegel (ohne automatisches Fernlicht und Spurwechselmodul), Schiebedachmodul und Schalter |
| 39 | 15 | Fernlicht |
| 40 | 10 | Hintere Positionslichter |
| 41 | 7,5 | Erweitertes Leistungsmodul |
| 42 | 5 | Nicht verwendet (Reserve) |
| 43 | 10 | Nicht verwendet (Reserve) |
| 44 | 10 | Nicht verwendet (Reserve) |
| 45 | 5 | Nicht verwendet (Reserve) |
| 46 | 10 | Klimaanlagenmodul |
| 47 | 15 | Nicht verwendet (Reserve) |
| 48 | 30 | Automatischer Schalter: Elektrisches Fenster Beifahrer vorne. Elektrische Fenster hinten |
| Relais | ||
| 49 | Zubehör mit Verzögerung | |
Sicherungskasten im Motorraum
Der Sicherungskasten für die Stromverteilung befindet sich im Motorraum. Er enthält Hochstromsicherungen, die die wichtigsten Stromkreise des Fahrzeugs vor Überlastung schützen.
Schaltplan 2009

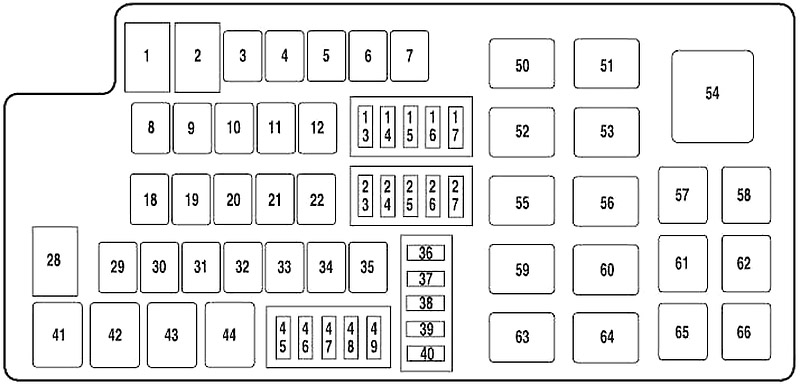

Schaltplan 2010-2013
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Stromversorgung Sicherungskasten Kabine |
| 2 | 80 | Stromversorgung Sicherungskasten Kabine |
| 3 | — | Nicht verwendet |
| 4 | 30 | Scheibenwischer vorne |
| 5 | 30 | Beifahrersitz |
| 6 | 20 | Zigarettenanzünder |
| 7 | 60 | 2009-2010: Nicht verwendet |
| Motor außer SHO (2011-2012): Motorkühlerlüfter | ||
| 8 | 30 | Schiebedach |
| 9 | 40 | Pumpe Antiblockiersystem (ABS) |
| 10 | 30 | Startrelais |
| 11 | 30 | Relais Traktionskontrollmodul (PCM) |
| 12 | 20 | ABS-Ventil |
| 13 | 15 | Adaptiver Tempomat |
| 14 | — | Nicht verwendet |
| 15 | — | Nicht verwendet |
| 16 | 20 | Linker Scheinwerfer |
| 17 | 10 | Lichtmaschine |
| 18 | — | Nicht verwendet |
| 19 | 20 | Stromanschluss Armaturenbrett |
| 20 | 40 | Heckscheibenentfrostung |
| 21 | 20 | Stromanschluss Konsole |
| 22 | 30 | Beheizte oder beheizte/gekühlte Vordersitze |
| 23 | 7,5 | Traktionskontrollmodul (PCM) (Leistungserhaltung), Tankentlüftung |
| 24 | 10 | Klimaanlagenkupplung |
| 25 | 20 | Rechter Scheinwerfer |
| 26 | 10 | Reserve-Relais |
| 27 | 25 | Kraftstoffpumpe |
| 28 | 80 | 2009-2010: Motorkühlerlüfter |
| Motor SHO (2011-2012): Motorkühlerlüfter | ||
| 29 | — | Nicht verwendet |
| 30 | — | Nicht verwendet |
| 31 | — | Nicht verwendet |
| 32 | 30 | Fahrersitz |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 33 | 30 | Passiver Zugang/Passiver Start (PEPS) (2009-2010), Intelligenter Zugang (IA) (2011-2012) |
| 34 | — | Nicht verwendet |
| 35 | 40 | Heizungsgebläse vorne |
| 36 | 20 | Sicherungskasten Kabine – Start/Zündung |
| 37 | 10 | PCM-Relais |
| 38 | 5 | Zubehör verzögert |
| 45 | — | Nicht verwendet |
| 46 | 15 | Fahrzeugstromversorgung 2 (PCM), Fahrzeugstromversorgung 3 (PCM) |
| 47 | 20 | Fahrzeugstromversorgung 1 (PCM) |
| 48 | 20 | Fahrzeugstromversorgung 4 (Zündspulen) |
| 49 | 15 | Beheizte Spiegel |
| Diode | ||
| 39 | Kraftstoffdiode (nur iVCT) | |
| 40 | One-Touch-Integrated Start (OTIS) Diode | |
| Relais | ||
| 41 | Klimaanlagenkupplung | |
| 42 | Kraftstoffpumpe | |
| 43 | Reserveleuchten | |
| 44 | Nicht verwendet | |
| 50 | Lüftermotorrelais | |
| 51 | Hoch montiertes Bremslicht mit ACCM-Relais | |
| 52 | Startrelais | |
| 53 | PCM-Leistungsrelais | |
| 54 | Nicht verwendet | |
| 55 | Relais vordere Scheibenwischer | |
| 56 | Relais Heckscheibenentfrostung | |
| 57 | Nicht verwendet | |
| 58 | Nicht verwendet | |
| 59 | Relais linker Halogenscheinwerfer | |
| 60 | Relais rechter Halogenscheinwerfer | |
| 61 | Nicht verwendet | |
| 62 | Nicht verwendet | |
| 63 | Tagfahrlicht (DRL) 1 Relais | |
| 64 | Relais Fernlichtsteuerung DRL 2 | |
| 65 | Lauf-/Startrelais (PEPS) (2009-2010), Lauf-/Startrelais (IA) (2011-2012) | |
| 66 | Nicht verwendet | |

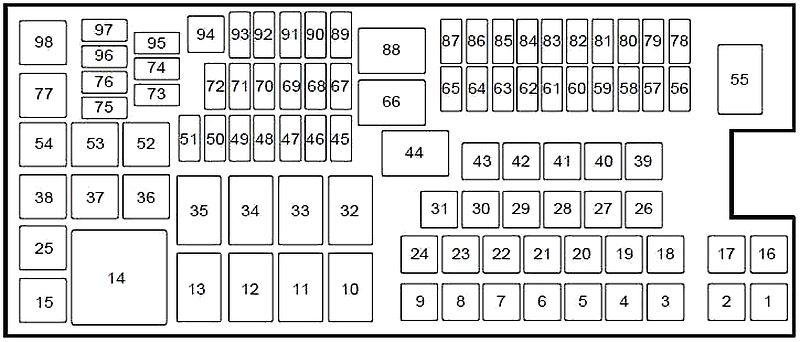

Schaltplan 2013-2019
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | – | Nicht verwendet |
| 3 | – | Nicht verwendet |
| 4 | 30 | Relais Scheibenwischermotor |
| 5 | 50 | Pumpe Antiblockiersystem |
| 6 | – | Nicht verwendet |
| 7 | – | Nicht verwendet |
| 8 | 20 | Schiebedach, elektrische Sonnenblende |
| 9 | 20 | Stromanschluss in der zweiten Reihe |
| 16 | – | Nicht verwendet |
| 17 | – | Nicht verwendet |
| 18 | 40 | Relais vorderer Lüftermotor |
| 19 | 30 | Startrelais |
| 20 | 20 | Stromanschluss Staufach |
| 21 | 20 | Modul beheizter Rücksitz |
| 22 | – | Nicht verwendet |
| 23 | 30 | Fahrersitz, Speichermodul |
| 24 | – | Nicht verwendet |
| 25 | – | Nicht verwendet |
| 26 | 40 | Relais Heckscheibenheizung |
| 27 | 20 | Zigarettenanzünder |
| 28 | 30 | Klimatisierte Sitze |
| 29 | 40 | Relais Elektrolüfter 1 |
| 30 | 40 | Relais Elektrolüfter 2 |
| 31 | 25 | Relais Elektrolüfter 3 |
| 39 | – | Nicht verwendet |
| 40 | – | Nicht verwendet |
| 41 | – | Nicht verwendet |
| 42 | 30 | Elektrisch verstellbarer Beifahrersitz |
| 43 | 20 | Ventile Antiblockiersystem |
| 45 | 5 | Regensensor |
| 46 | – | Nicht verwendet |
| 47 | – | Nicht verwendet |
| 48 | – | Nicht verwendet |
| 49 | – | Nicht verwendet |
| 50 | 15 | Beheizte Spiegel |
| 51 | – | Nicht verwendet |
| 56 | – | Nicht verwendet |
| 57 | 20 | Linker Scheinwerfer mit hoher Intensität |
| 58 | 10 | Lichtmaschine A-alle |
| 59 | 10 | Bremslichtschalter/Stopp |
| 60 | – | Nicht verwendet |
| 61 | – | Nicht verwendet |
| 62 | 10 | Relais Klimaanlagenkupplung |
| 63 | – | Nicht verwendet |
| 64 | 15 | Sitze für Massagefunktion |
| 65 | 30 | Relais Kraftstoffpumpe, Kraftstoffeinspritzdüsen |
| 67 | 20 | Sauerstoffsensorheizung, Luftstromsensor, variabler Nockenwellenverstellmagnet, Tankentlüftungsmagnetventil, Tankreinigungsventil, Tankentlüftungsmagnetventil |
| 68 | 20 | Zündspulen |
| 69 | 20 | Fahrzeugstromversorgung Nr. 1 (Motorsteuergerät) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 70 | 15 | Klimaanlagenkupplung, Lüftersteuerungsrelaisspulen (1-3), variabler Klimakompressor, Sicherungskastenheizung für Zusatzgetriebe, Turbokompressor-Abgasventilsteuerung, elektronisches Kompressor-Bypassventil, Allradantriebsmodul, Heizung für positive Kurbelgehäuseentlüftung |
| 71 | – | Nicht verwendet |
| 72 | – | Nicht verwendet |
| 73 | – | Nicht verwendet |
| 74 | – | Nicht verwendet |
| 75 | – | Nicht verwendet |
| 76 | – | Nicht verwendet |
| 78 | 20 | Rechter Scheinwerfer mit hoher Intensität |
| 79 | 5 | 2013: Adaptives Tempomatmodul |
| 80 | – | Nicht verwendet |
| 81 | – | Nicht verwendet |
| 82 | – | Nicht verwendet |
| 83 | – | Nicht verwendet |
| 84 | – | Nicht verwendet |
| 85 | – | Nicht verwendet |
| 86 | 7,5 | Traktionskontrollmodul, Leistungserhaltung und Relais, Tankentlüftungsmagnetventil |
| 87 | 5 | Start-/Zündrelais |
| 89 | 5 | Relaisspule vorderer Lüfter, Modul elektrische Servolenkung |
| 90 | 10 | Start-/Zünd-Traktionskontrollmodul |
| 91 | 10 | Adaptives Tempomatmodul |
| 92 | 10 | Antiblockiersystemmodul, adaptives Scheinwerfermodul (2013-2015) |
| 93 | 5 | Relais Heckscheibenentfrostung |
| 94 | 30 | Sicherungskasten Kabine – Start/Zündung |
| 95 | – | Nicht verwendet |
| 96 | – | Nicht verwendet |
| 97 | – | Nicht verwendet |
| Relais | ||
| 10 | Nicht verwendet | |
| 11 | Relais Heckscheibenheizung | |
| 12 | Nicht verwendet | |
| 13 | Relais Anlassermotor | |
| 14 | Relais Kühlerlüfter links Nr. 2 | |
| 15 | Relais Kraftstoffpumpe | |
| 32 | 2013: Nicht verwendet | |
| 2014-2015: Sitzleistungsrelais | ||
| 2016-2017: Relais Massagesitzsteuerung | ||
| 33 | Relais Kühlerlüfter rechts | |
| 34 | Relais Lüftermotor | |
| 35 | Relais Kühlerlüfter links Nr. 1 | |
| 36 | Nicht verwendet | |
| 37 | Nicht verwendet | |
| 38 | Nicht verwendet | |
| 44 | Nicht verwendet | |
| 52 | Nicht verwendet | |
| 53 | Nicht verwendet | |
| 54 | Nicht verwendet | |
| 55 | Relais Scheibenwischer | |
| 66 | Relais Traktionskontrollmodul | |
| 77 | Nicht verwendet | |
| 88 | Start-/Zündrelais | |
| 98 | Relais Klimaanlagenkupplung | |
Über Ford Taurus (1985-2019)
Der Ford Taurus ist ein ikonisches Modell des amerikanischen Automobils, das von 1985 bis 2019 hergestellt wurde. Dieses Modell wurde aufgrund seines komfortablen Innenraums, seiner Zuverlässigkeit und einer breiten Palette von Motoroptionen populär. Während seiner Produktion durchlief es mehrere Generationen, wobei jede Verbesserungen in Design und Technologie mit sich brachte. Der Ford Taurus war mit verschiedenen Motortypen erhältlich, darunter Vierzylinder-, Sechszylinder- und sogar Achtzylinder-Varianten, was den Kunden die Wahl eines Fahrzeugs nach ihren Bedürfnissen und Vorlieben ermöglichte. Sein aerodynamisches Design und fortschrittliche Sicherheitsmerkmale trugen zu seiner Beliebtheit bei Familien und Geschäftsleuten bei.
Schaltplan des Sicherungskastens Ford Taurus
Diese Seite zeigt den Schaltplan des Sicherungskastens für das Modell Ford Taurus, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum, abhängig vom spezifischen Modell und Baujahr. Die Schaltpläne auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
