Sicherungs- und Relaisplan – Ford Ranger

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

Sicherungsplan des Sicherungskastens in der Kabine

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	15	Kuppel-/Höflichkeitsleuchten, Radio
2	6	Stromkreisunterbrecher: Scheibenwischer
3	–	Nicht verwendet
4	15	Blinklicht für vier Blinker, Bremslichter, Geschwindigkeitsregelungssperre
5	15	Blinker, Rückfahrlichter, Anzeige, Heckscheibenheizungssteuerung, Bremsflüssigkeitsstandsensor
6	15	Heckscheibenwischer und -waschanlage
7	10	Klimaanlagenschalter, Kompressorspule
8	20	Hupe
9	30	Gebläsemotor
10	15	Positionslichter, Kennzeichenbeleuchtung, Motorraumbeleuchtung, Warnung bei eingeschalteten Lichtern

Nummer	Ampere [A]	Beschreibung
11	15	Geschwindigkeitsregelung und Radioverstärker, Allradantrieb
12	20	Stromkreisunterbrecher: Zigarettenanzünder, Lichthupe, Multifunktionsschalter
13	10	Instrumentenbeleuchtung, Positionslicht/H warm
14	20	Elektrische Fensterheber, Lendenwirbelstütze
	30	1991-1992: Elektrische Fensterheber, Lendenwirbelstütze
15	20	RABS-Modul
16	15	Premium-Radioverstärker
17	20	Instrumententafel-Warnleuchte, Allradantrieb
	15	Elektrische Getriebesteuerung, Warnleuchten, Ölstand-Niedrig-Relais, Blinkerset
18	10	HEGO-Heizung
	15	Getriebeanzeige, Warnung bei niedrigem Kraftstoffstand, Sicherheitsgurtwarnung, Vergaserstromkreis: Warnanzeige

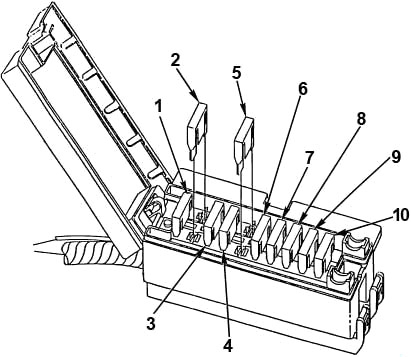

Sicherungsplan des Sicherungskastens im Motorraum

Nummer	Ampere [A]	Beschreibung
1	60	Starten
2	40	Elektrische Schiebevorrichtung
3	30	EWG-Relais
4	50	Lichtmaschine
5	40	Scheibenwaschanlage/Scheibenwischer/Heckscheibenheizung
6	30	Elektrische Türschlösser
7	40	Sicherungskasten
8	60	Lichtmaschine
9	40	Scheinwerfer
10	30	Kraftstoffrelais

Sicherungs- und Relaisplan – Ford Ranger

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1993, 1994, 1995, 1996, 1997.

Sicherungsplan des Sicherungskastens in der Kabine

Der Sicherungskasten befindet sich auf der linken Seite des Armaturenbretts.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	7,5	Spiegelversorgung
2	—	Nicht verwendet
3	15	Positionsbeleuchtung
4	10	Linker Scheinwerfer
5	10	Datenverbindungskonverter (DLC)
6	7,5	Airbagsystem, Gebläserelais, EATC
7	7,5	Beleuchtungssteuerungen
8	10	Rechter Scheinwerfer, Nebelscheinwerferrelais, TFL
9	10	Antiblockiersystem
10	7,5	Geschwindigkeitsregelung, Allgemeines Elektronikmodul (GEM), Klimaanlage, Bremsverriegelung
11	7,5	Instrumententafel, Warnleuchten
12	10	Scheibenwaschanlage, elektrische Fensterheber
13	15	PCM-System, Bremslichter, AWD, Antiblockiersystem, Geschwindigkeitsregelung
14	20	Antiblockiersystem
	10	Antiblockiersystem
15	7,5	Airbag, Lichtmaschine
16	30	Frontscheibenwischer
17	25	Zigarettenanzünder

Nummer	Ampere [A]	Beschreibung
15	Zigarettenanzünder
18	15	Klimaanlage
19	25	PCM-System, Zündspule
20	7,5	Diebstahlsicherung, Allgemeines Elektronikmodul (GEM), Radio
21	15	Warnblinkanlage
22	10	Blinker
23	—	Nicht verwendet
24	10	Anlassermotor, Diebstahlsicherung
25	7,5	Kilometerzähler, Allgemeines Elektronikmodul (GEM)
26	10	4R44E/4R55E/4R70W/5R55E Overdrive, TFL-System, Rückfahrlichter
27	10	Motorraumbeleuchtung, Kartenleseleuchten, Handschuhfachbeleuchtung, Deckenleuchte, Sichtleuchten, 4×4-System
28	7,5	Allgemeines Elektronikmodul (GEM)
29	10	Audiosystem
30	—	Nicht verwendet
31	—	Nicht verwendet
32	—	Nicht verwendet
33	15	Scheinwerfer, Tagfahrlichtmodul (DRL), Instrumententafel
34	—	Nicht verwendet
35	—	Nicht verwendet
36	—	Nicht verwendet

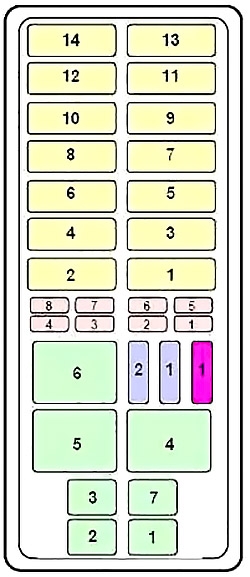

Sicherungsplan des Sicherungskastens im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
Maxi-Sicherungen (gelb im Schema)
1	—	Nicht verwendet
2	30	PCM-Leistung
3	20	Stromversorgungssystem, Diebstahlsicherung
4	20	Scheinwerfer
5	30	ABS-System
6	30	ABS-System
7	—	Nicht verwendet
8	20	Positionsbeleuchtung
9	40	Gebläsemotor
10	20	Elektrische Schlösser, elektrische Fensterheber, elektrischer Sitz
11	20	PCM-Speicher, Hupe
12	—	Nicht verwendet
13	50	Sicherung Armaturenbrett
14	50	Zündung
Mini-Sicherungen (rot im Schema)
1	20	JBL-System
2	30	Stromversorgungspunkt
3	15	HEGO

Nummer	Ampere [A]	Beschreibung
4	20	4×4-System
	10	Airbagsystem
5	15	PCM-Speicherleistung
6	15	Lichtmaschinensystem
7	10	Airbagsystem
	20	4×4-System
8	15	Tagfahrlicht/Nebelscheinwerfer/Geländelichter
Relais
1	Wischerrelais
2	Hupenrelais
3	Nebelscheinwerferrelais
4	Klimaanlagenrelais WOT
5	PCM-Leistungsrelais
6	Kraftstoffpumpenrelais
7	Wischerrelais HI/LO
Diode
1	ABS-Diode
2	PCM-Diode
Widerstand
1	RABS-Widerstand

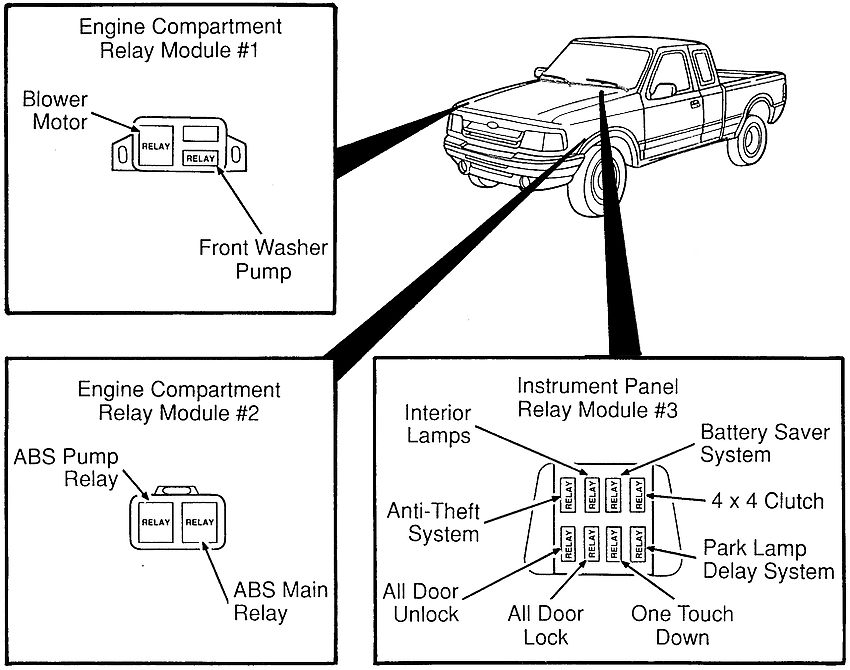

Zusätzliche Relais

Sicherungs- und Relaisplan – Ford Ranger

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1998, 1999, 2000.

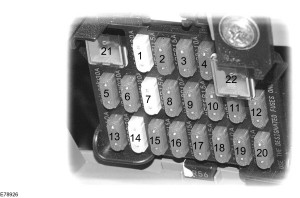

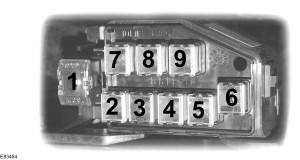

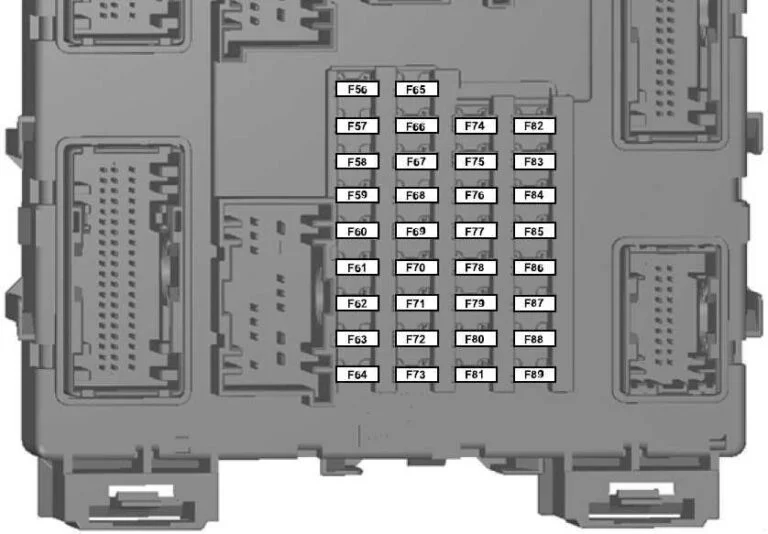

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford Ranger sind die Sicherungen Nr. 17 (Zigarettenanzünder) und Nr. 22 (Zusatzsteckdose) im Sicherungskasten des Armaturenbretts.

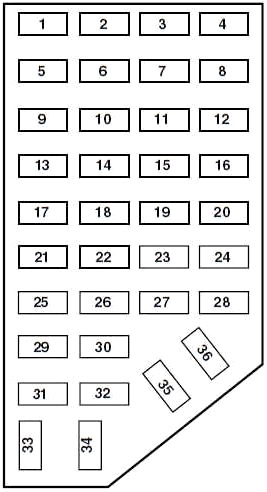

Sicherungskasten in der Kabine

Der Sicherungskasten befindet sich auf der linken Seite des Armaturenbretts, gegenüber der Fahrertür. Ziehen Sie die Abdeckung des Panels nach außen, um Zugang zu den Sicherungen zu erhalten.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	7,5	Spiegelstromschalter
2	7,5	Gebläsemotorrelais, PAD-Modul, Airbag-Diagnosemonitor
3	7,5	Linker Anhängerkupplungsanschluss mit Stopp/Drehung
4	10	Linker Scheinwerfer
5	10	1998-1999: Datenverbindungsanschluss (DLC)
6	15	2000: Overdrive, Rückfahrlichter, TFL, 4×4
7	7,5	Rechter Anhängerkupplungsanschluss mit Stopp/Drehung
8	10	Rechter Scheinwerfer, Nebelscheinwerferrelais
9	7,5	Bremspedalpositionsschalter
10	7,5	Servomechanismus-/Geschwindigkeitsreglerverstärkereinheit, Allgemeines Elektronikmodul (GEM), Getriebesperrungsaktuator, Mischklappenaktuator, Klimaanlagenheizungseinheit, Blinker
11	7,5	Instrumentengruppe, Tagfahrlicht (DRL), RABS-Widerstand
12	—	Nicht verwendet
13	20	Bremspedalpositionsschalter
14	20	Modul des Antiblockiersystems für Hinterradbremsen (RABS)
	10	Modul des 4-Rad-Antiblockiersystems (4WABS), Hauptrelais 4WABS
15	7,5	Airbag-Kontrollleuchte, Lichtmaschinen-Kontrollleuchte, Instrumentengruppe
16	30	Wischermotor, Hi-Lo-Wischerrelais, Wischerbetriebsrelais/Parkrelais
17	25	Zigarettenanzünder, Datenverbindungsanschluss (DLC; 2000)
18	15	Fahrer-Entriegelungsrelais, Allgemeines Entriegelungsrelais, Allgemeines Verriegelungsrelais

Nummer	Ampere [A]	Beschreibung
19	25	PCM-Stromversorgungsdiode, Starten, PATS
20	7,5	RAP-Modul, Allgemeines Elektronikmodul (GEM), Radio
21	15	Blinker (Gefahr)
22	20	Zusätzliche Steckdose
23	—	Nicht verwendet
24	7,5	Kupplungspedalpositionsschalter (CPP), Anlasserunterbrechungsrelais, Diebstahlschutz
25	7,5	1998-1999: Allgemeines Elektronikmodul (GEM), Instrumententafel
26	10	Batteriesparrelais, Elektronisches Getrieberelais, Innenleuchtenrelais, Fensterheberrelais, Elektronisches Getriebesteuerungsmodul, Decken-/Kartenleuchte, GEM, Blinkergruppe (2000)
27	15	1998-1999: Elektrischer Schalter, Rückfahrlichter, Tagfahrlicht (DRL), Getriebesteuerungsschalter, Impuls-Nabenverriegelung mit Leersystem
28	7,5	Allgemeines Elektronikmodul (GEM), Radio
29	15	Radio
30	10	1999-2000: RABS-Testanschluss
	15	1998: Park-/Anhängerlichtrelais
31	—	Nicht verwendet
32	—	Nicht verwendet
33	15	Scheinwerfer, Tagfahrlichtmodul (DRL), Blinkergruppe
34	—	Nicht verwendet
35	15	1999: Park-/Anhängerlichtrelais
	10	1998: RABS-Testanschluss
36	—	Nicht verwendet

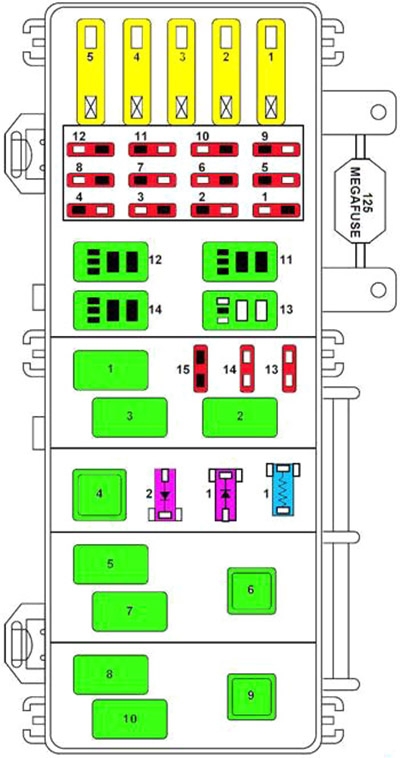

Sicherungskasten im Motorraum

Der Stromverteilerkasten befindet sich im Motorraum in der Nähe der Batterie.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
Maxi-Sicherung (gelb im Schema)
1	50	Sicherungskasten I/P
2	40	Gebläsemotorrelais
3	50	Modul des 4-Rad-Antiblockiersystems (4WABS)
4	20	Fensterheber
5	50	Zündschalter, Anlasserrelais
Mini-Sicherung (rot im Schema)
1	10	Klimaanlagenrelais
2	20	Zusätzlicher Stromversorgungspunkt
3	20	Elektronisches Getrieberelais und elektronisches Getriebesteuerungsmodul
4	20	2000: Nebelscheinwerfer und Tagfahrlicht
	15	1998-1999: Nebelscheinwerfer und Tagfahrlicht
5	15	2000: Anhängerbeleuchtung
	10	1998: Airbag-Diagnosemonitor
6	10	Getriebesteuerungsmodul
7	30	Modul des 4-Rad-Antiblockiersystems (4WABS)
8	30	PCM-Relais
9	20	Kraftstoffpumpenrelais und RAP-Modul
10	15	Hupenrelais
11	15	Parklichtrelais und Hauptlichtschalter
12	30	Mam-Lichtschalter und Multifunktionsschalter
13	15	Beheizter Sauerstoffsensor, AGR-Vakuumregler, EVR-Magnetventil, Nockenwellenpositionssensor (CMP), Entlüftungstank-Magnetventil

Nummer	Ampere [A]	Beschreibung
14	30	Lichtmaschinen-Spannungsregler
15	—	Nicht verwendet
Relais
1	Wischerparkrelais
2	Klimaanlagenrelais
3	Wischerrelais
4	PCM-Leistungsrelais
5	Kraftstoffpumpenrelais
6	Anlasserrelais
7	Hupenrelais
8	1999-2000: Nebelscheinwerfer-Steuerrelais
	1998: Scheibenwaschpumpenrelais
9	Gebläsemotorrelais
10	1999-2000: Nebelscheinwerfer-Isolationsrelais
	1998: Nebelscheinwerferrelais
11	Nicht verwendet
12	Nicht verwendet
13	Park-/Anhängerlichtrelais
14	Scheibenwaschpumpenrelais
Widerstand
1	RABS-Widerstand
Diode
1	RABS-Diode
2	Diode der elektronischen Motorsteuerung

Sicherungs- und Relaisplan – Ford Ranger

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2001, 2002, 2003.

Sicherung im Fahrgastraum

Der Sicherungskasten befindet sich auf der linken Seite des Armaturenbretts, gegenüber der Fahrertür. Ziehen Sie die Abdeckung des Panels nach außen, um Zugang zu den Sicherungen zu erhalten.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	5	Spiegelstromschalter
2	10	Tagfahrlicht (DRL), Warnblinkanlage, Getriebe, Beifahrerairbag-Deaktivierungsschalter, Gebläsemotorrelais
3	7,5	2001-2002: Rechter Anhängerkupplungsstecker mit Stopp-/Blinkfunktion
		2003: Linker Anhängerkupplungsstecker mit Stopp-/Blinkfunktion
4	—	Nicht verwendet
5	15	4×4-Steuermodul
6	2	2002-2003: Bremsdruckschalter
7	7,5	2001-2002: Anhängerkupplungsstecker links/Rückwärtsgang
		2003: Rechter Anhängerkupplungsstecker mit Stopp-/Blinkfunktion
8	—	Nicht verwendet
9	7,5	Bremspedalpositionsschalter
10	7,5	Servomechanismus/Geschwindigkeitslenkungsgruppe, Allgemeines Elektronisches Modul (GEM), Getriebesperrenaktivator, Blinker, 4×4
11	7,5	Instrumententafel, 4×4, Hauptlichtschalter, Zentrales LKW-Sicherheitsmodul (TCSM), GEM
12	—	Nicht verwendet
13	20	Bremspedalpositionsschalter
14	10	ABS-Steuermodul
15	—	Nicht verwendet
16	30	Frontscheibenwischermotor, Wischerrelais, Wischerbetriebsrelais/Parkrelais

Nummer	Ampere [A]	Beschreibung
17	20	Zigarettenanzünder, Datenverbindungsstecker (DLC)
18	—	Nicht verwendet
19	25	Motorsteuerungsmodul (PCM) Leistungsdiode, Zündung, PATS
20	7,5	Allgemeines Elektronisches Modul (GEM), Radio
21	15	Blinker (Warnblinkanlage)
22	20	Zusätzliche Steckdose
23	—	Nicht verwendet
24	7,5	Kupplungspedalpositionsschalter (CPP), Anlasserunterbrechungsrelais
25	—	Nicht verwendet
26	10	Batteriesparrelais, Hilfsrelais-Sicherungskasten, Zentrales Steuergerät (RCM), Allgemeines Elektrisches Modul (GEM), Blinkergruppe
27	—	Nicht verwendet
28	7,5	Allgemeines Elektronisches Modul (GEM), Radio
29	20	Radio
30	—	Nicht verwendet
31	—	Nicht verwendet
32	—	Nicht verwendet
33	15	Scheinwerfer, Tagfahrlichtmodul (DRL), Blinkergruppe
34	—	Nicht verwendet
35	15	Hupenrelais, wenn nicht mit zentraler LKW-Sicherheitseinheit ausgestattet
36	—	Nicht verwendet

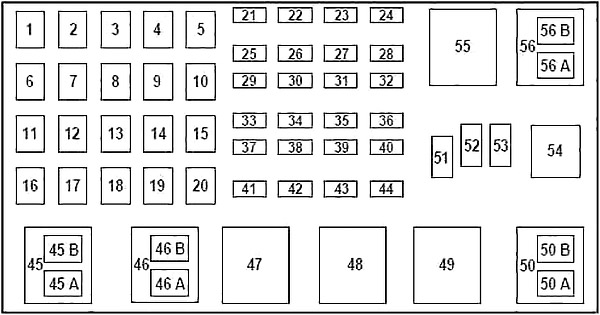

Sicherung im Motorraum

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie.

2,3 l Motor

3,0L und 4,0L Motoren (2001)

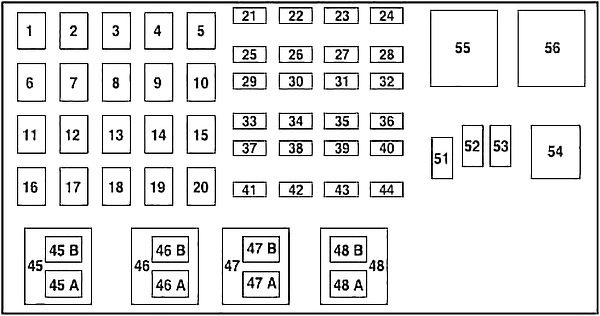

3,0L und 4,0L Motoren (2002-2003)

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	50	Sicherungskasten I/P
2	50	Verstärker (nur Tremor-Audiosystem)
3	—	Nicht verwendet
4	—	Nicht verwendet
5	—	Nicht verwendet
6	50	ABS-Pumpenmotor
7	30	Motorsteuerungsmodul (PCM)
8	20	Elektrische Türschlösser und Fernbedienung
9	—	Nicht verwendet
10	—	Nicht verwendet
11	50	Anlasserrelais, Zündschalter
12	20	Fensterheber
13	20	3,0L und 4,0L Motoren: 4×4 Motor
14	—	Nicht verwendet
15	—	Nicht verwendet
16	40	Gebläsemotor
17	20	2,3 l Motor: Zusatzlüfter
18	—	Nicht verwendet
19	—	Nicht verwendet
20	—	Nicht verwendet
21	10	PCM-Speicher
22	—	Nicht verwendet
23	20	Kraftstoffpumpenmotor
24	30	Scheinwerfer
25	10	Klimaanlagenkupplungsmagnet
26	—	Nicht verwendet
27	—	Nicht verwendet
28	30	4WABS-Modul
29	—	Nicht verwendet
30	15	Anhänger
31	20	Nebelscheinwerfer, Tagfahrlicht (DRL)
32	—	Nicht verwendet
33	15	Standlicht
34	—	Nicht verwendet
35	—	Nicht verwendet

Nummer	Ampere [A]	Beschreibung
36	—	Nicht verwendet
37	—	Nicht verwendet
38	10	Abblendlicht links
39	—	Nicht verwendet
40	—	Nicht verwendet
41	20	Beheizte Lambdasonden
42	10	Abblendlicht rechts
43	—	2,3 l Motor: (Widerstand)
44	—	Nicht verwendet
51	—	Nicht verwendet
52	—	Nicht verwendet
53	—	Diode: Motorsteuerungsmodul (PCM)
Relais
45A	Scheibenwischer
45B	Scheibenwischerparken/Zyklus
46A	2,3 l Motor: Kraftstoffpumpe
	3,0L und 4,0L Motoren (2002-2003): Kraftstoffpumpe
46B	2,3 l Motor: Anhänger
	3,0L und 4,0L Motoren (2001): Frontscheibenwaschpumpe
	3,0L und 4,0L Motoren (2002-2003): Anhängerkupplung
47	2,3 l Motor: Anlasser
	3,0L und 4,0L Motoren (2001): A/B – Nicht verwendet
47A	3,0L und 4,0L Motoren (2002-2003): Klimaanlagenkupplungsmagnet
47B	3,0L und 4,0L Motoren (2002-2003): Frontscheibenwaschpumpe
48	2,3 l Motor: Zusatzlüfter
48A	3,0L und 4,0L Motoren: Nebelscheinwerfer
48B	3.0L und 4.0L Motoren: Nebelscheinwerferrelais
49	3,0L und 4,0L Motoren (2001): Anlasser
50	Nicht verwendet
50A	3,0L und 4,0L Motoren (2001): nicht verwendet
50B	3,0L und 4,0L Motoren (2001): Kraftstoffpumpe
54	Motorsteuerungsmodul (PCM)
55	Gebläse
56	3,0L und 4,0L Motoren (2002-2003): Anlasser
56A	Klimaanlagenkupplungsmagnet
56B	2,3 l Motor: Frontscheibenwaschpumpe
	3,0L und 4,0L Motoren (2001): Anhänger

Ford Ranger (2006-2011) – Sicherungskastenbelegung

Baujahr: 2006, 2007, 2008, 2009, 2010, 2011.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Ranger (2006-2011) ist Sicherung 1 im zentralen Sicherungskasten.

Zentraler Sicherungskasten

Nr.	Amp [A]	Farbe	Beschreibung
1	20	gelb	Zigarettenanzünder; Audio; Elektrische Außenspiegel; Zusätzliche Steckdose.
2	15	blau	Sitzheizung
3	15	blau	Scheibenwischer und Scheibenwaschanlage vorne
4	10	rot	Klimaanlage; ABS-Relais.
5	30	rosa	Zentralverriegelung
6	30	rosa	Elektrische Fensterheber
7	20	gelb	ABS-Magnetventil
8	15	blau	Bremslichter; Hupe.
9	10	rot	Warnblinkanlage
10	15	blau	Instrumententafel; Rückfahrlichter; Blinker; Remote Free Wheel (RFW) System.

11	15	blau	Motorsteuergeräte
12	–	–	Nicht verwendet
13	10	rot	Klimaanlagen-Magnetkupplung
14	20	gelb	Beheizte Heckscheibe
15	10	rot	Nebelschlussleuchte
16	15	blau	Rechter Scheinwerfer
17	15	blau	Linker Scheinwerfer
18	15	blau	Nebelscheinwerfer vorne
19	10	rot	Rückleuchten, seitlich; Kennzeichenbeleuchtung.
20	15	blau	Innenbeleuchtung; Warnsystem.
21	–	–	Nicht verwendet
22	30	rosa	Elektrische Fensterheber

Zusätzlicher Sicherungskasten

Nr.	Amp [A]	Farbe	Beschreibung
1	80	–	Zum Schutz aller Stromkreise
2	60	–	Glühkerze
3	40	–	Motorsteuerungssysteme; Instrumententafel; Zigarettenanzünder1; Elektrische Fensterheber1
4	60	–	Scheinwerfer
5	20	–	Einspritzdüsen; Kraftstoffeinspritzsystem.
6	40	–	ABS-Motor; Warnblinkanlage; Bremslichter.
7	30	–	Kraftstoffheizung
8	60	–	Klimaanlage; Scheibenwaschanlage und Scheibenwischer.
9	60	–	Klimaanlage; Beheizte Heckscheibe 1; Zentralverriegelung 1; ABS-Magnet 1; Elektrische Fensterheber 1; Rückleuchten oder Nebelscheinwerfer 1
1 Einige Varianten

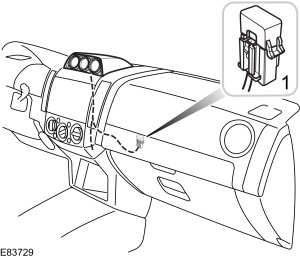

Neigungsmesser und Kompasssicherung

Nr.	Amp [A]	Farbe	Beschreibung
1	2	–	Zum Schutz aller Neigungsmesser- und Kompassschaltungen.

Ford Ranger (2015-2016) – Sicherungskastenbelegung

Baujahr: 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Ranger (2015-2016) ist Sicherung 20 im Sicherungskasten im Motorraum.

Sicherungskasten im Motorraum

Nr.	Amp [A]	Beschreibung
1	60	Stromversorgung Sicherungskasten im Fahrgastraum (Batterie).
2	60	Stromversorgung Sicherungskasten im Fahrgastraum (Batterie).
3 (Benzin)	50	Motorkühlerlüfter
3 (Diesel)	60	Glühkerzensteuermodul
4	40	Antiblockiersystemmodul
5	30	Elektrische Fensterheber (vorne und hinten)
6	25	Masse des Allradantriebsmotors (4WD)
7	–	Nicht verwendet
8	–	Nicht verwendet
9	20	Elektrische Sitze
10	25	Elektrische Fensterheber (vorne)
11	30	Gebläsemotor
12	25	Leistung des Allradantriebsmotors (4WD)
13	20	Zündspule des Motors
14	20	Beheizte Heckscheibe
15 (Benzin)	10	Flex-Fuel-Kraftstoffpumpe
15 (Diesel)	20	Verdampfer-Glühkerze
16	10	Klimaanlagenkupplung
17	25	Elektrische Fensterheber (vorne)
18	25	Frontscheibenwischermotor
19	25	Masse des Frontscheibenwischermotors
20	20	Zigarettenanzünder
21	15	Hupe
22	15	Kraftstoffeinspritzdüsen; Flex-Fuel-Ventil.
23	10	Differenzialsperren-Magnetventil
24	20	Zusätzliche Stromversorgung Armaturenbrett; Obere Konsole.

25	15	Zündspulen; Temperatur- und Luftstromsensor; Glühkerzenmodul; Unterdruckregelventil (VCV); Elektronischer Unterdruckregler (EVRV).
26	7,5	Elektronisches Steuermodul (ECM)
27	10	Getriebesteuerungsmodul (TCM)
28	10	Beheizter Sauerstoff im Abgas; Universeller beheizter Sauerstoffsensor; Relaisspulen.
29	15	Elektronisches Steuermodul (ECM)
30	15	Batterieüberwachungssensor
31	20	Zusätzliche Steckdose (hintere Konsole)
32	5	Klimaanlagenwandler
33	10	Getriebesteuerungsmodul (TCM)
34	5	Crew Chief Modul, Reserve
35	20	Stromversorgung Sicherungskasten im Fahrgastraum (Zündung).
36	5	Antiblockiersystemmodul
37	10	Scheinwerferausrichtung
38	20	Sitzheizung
39	10	Elektrische Spiegel
40	–	Nicht verwendet
41	10	Beheizte Spiegel
42	10	Warnsignal
43	30	Beheizte Frontscheibe (rechts)
44	30	Beheizte Frontscheibe (links)
45	25	Antiblockiersystemmodul
46	20	Zusätzliche Steckdose (Mittelkonsole).
47	20	Anhängerzugmodul
48	–	Nicht verwendet
49	–	Nicht verwendet
50	5	Zündrelais; Relaisspulen.
51	30	Elektrische Fensterheber (hinten)

Nr	Beschreibung
R1	Schlüsselsperre
R2	Wischerschalter ein oder aus
R3	Hupe
R4	Klimaanlagenkupplung
R5	Differenzialsperre
R6	Wischer Hi oder Lo
R7	Motorkühlerlüfter niedrig
R8	Motorkühlerlüfter hoch
R9	Flex-Fuel-Kraftstoffpumpe; Verdampfer-Glühkerze.
R10	Beheizte Heckscheibe
R11	Beheizte Frontscheibe
R12	Nicht verwendet
R13	Stromversorgung der Elektronik des Steuermoduls (ECM).

R14	Starten
R15	4WD Motor 2 (rechts)
R16	4WD Motor 1 (gegen den Uhrzeigersinn)
R17	4WD Motor
R18	Sicherheitshupe
R19	Anlassermotor
R20	Nicht verwendet
R21	Nicht verwendet
R22	Nicht verwendet
R23	Nicht verwendet
R4	Nicht verwendet
R25	Nicht verwendet
R26	Gebläsemotor
R27	Elektrischer Sitz

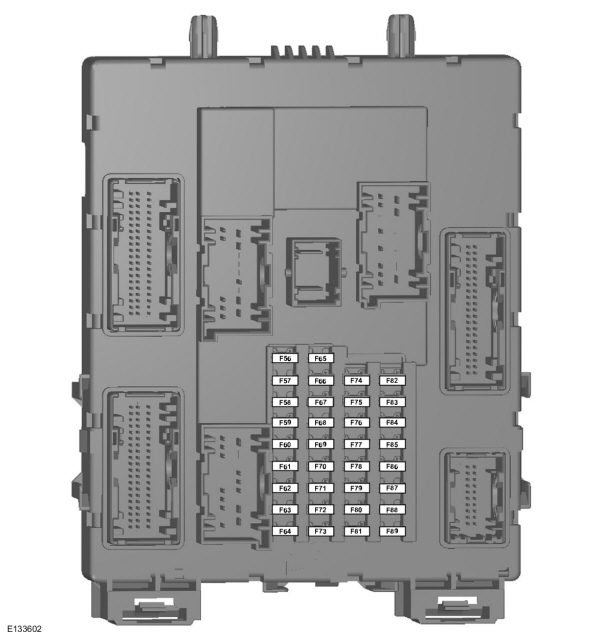

Sicherungskasten im Fahrgastraum

Nr.	Amp [A]	Beschreibung
56	20	Kraftstoffpumpe
57	–	Nicht verwendet
58	–	Nicht verwendet
59	5	Passives Diebstahlsicherungssystem (PAT)
60	10	Innenbeleuchtung; Fahrertürschalter-Set; Ambientebeleuchtung; Bereichsbeleuchtung; Automatikgetriebehebel; Fußraumbeleuchtung.
61	–	Nicht verwendet
62	5	Regensensormodul
63	–	Nicht verwendet
64	–	Nicht verwendet
65	–	Nicht verwendet
66	20	Fahrertür entriegeln; Doppelverriegelung.
67	5	Bremslichtschalter
68	–	Nicht verwendet
69	5	Blinkerset; Integriertes Steuermodul (ICP); Überwachungs- und Sperrmodul.
70	20	Zentralverriegelung
71	5	Klimaanlage

72	7,5	Warnsignal
73	5	On-Board-Diagnose II
74	20	Hauptdokument
75	15	Nebelscheinwerfer vorne
76	10	Rückfahrlicht, Spiegel
77	20	Wischerpumpe
78	5	Zündschlüssel
79	15	DIN-Audiosignal; FSAO-Audio; Multifunktionsdisplay.
80	20	Multifunktionsdisplay; Audio Hi; Bremsventil-Schließmodul (BVC).
81	5	Bewegungssensor innen
82	20	Masse der Scheibenwischerpumpe
83	20	Basis der Zentralverriegelung
84	20	Fahrertür entriegeln; Doppelverriegelung am Boden.
85	7,5	Anzeigesatz; Parkassistenzmodul; Rückfahrkamera; Manuelle Klimaanlage; Spiegel; Überwachungs- und Sperrmodul.
86	10	Sicherheitssystem; Deaktivierungsanzeige für Beifahrerairbag.
87	5	Tachograph
88	–	Nicht verwendet
89	–	Nicht verwendet

Zusätzlicher Sicherungskasten

Nr	Amp [A]	Beschreibung
1	25	Scheinwerfer
2	15	Positionslicht
3	10	LED-Warnleuchte
4	15	Arbeitsscheinwerfer
5	20	Reserve
6	20	Strompunkt
7	15	Rückfahrlicht
8	15	Blinker; Bremslicht.
9	5	Besatzungskommandant
10	5	Sicherung deaktivieren (Isolatorerdung).
11	–	Nicht verwendet
12	–	Nicht verwendet

Nummer	Beschreibung
R1	Arbeitsscheinwerfer
R2	LED-Warnleuchte
R3	Ersatz
R4	Positionslicht
R5	Blinker (links)
R6	Blinker (rechts)
R7	Bremslicht
R8	Nicht verwendet
R9	Nicht verwendet

Ford Ranger (2019-…) – Sicherungskastenbelegung

Baujahr: 2019, 2020, 2021.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Ford Ranger sind die Sicherungen Nr. 5 (Hilfsstrompunkt 3 – hintere Konsole), Nr. 10 (Hilfsstrompunkt 1 – Armaturenbrett), Nr. 16 (Hilfsstrompunkt 2 – Armaturenbrett) und Nr. 17 (Hilfsstrompunkt – hinterer Laderaum) im Sicherungskasten des Motorraums.

Position des Sicherungskastens

Fahrgastraum

Der Sicherungskasten befindet sich unterhalb und außerhalb der Lenksäule, hinter der Zugangsklappe.

Motorraum

Der Stromverteilerkasten befindet sich im Motorraum (linke Seite).

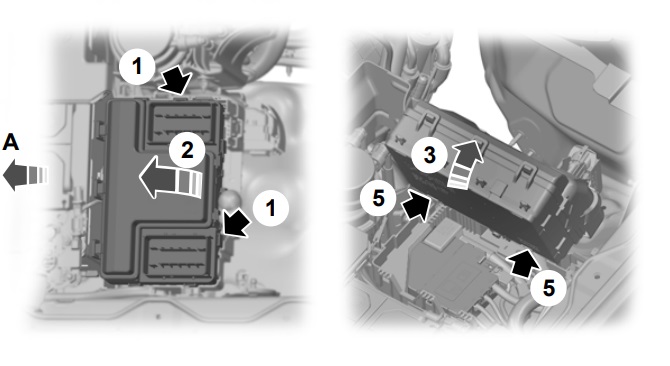

Stromverteilerkasten – Unterseite

An der Unterseite des Sicherungskastens befinden sich die Sicherungen.

Um zu den Sicherungen zu gelangen, gehen Sie wie folgt vor:
1. Entriegeln Sie die beiden Haken, die sich auf beiden Seiten des Sicherungskastens befinden;
2. Heben Sie die Rückseite des Sicherungskastens vom Ständer ab;
3. Schieben Sie den Sicherungskasten in Richtung des hinteren Motorraums und drehen Sie ihn, wie abgebildet;
4. Drehen Sie die Rückseite des Sicherungskastens, um zur Unterseite zu gelangen;
5. Entriegeln Sie die beiden Haken, um die Abdeckung zu öffnen.

Zusätzlicher Sicherungskasten Nr. 1

Er ist am Pluspol der Batterie befestigt.

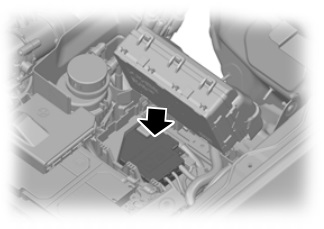

Sicherungskasten Nr. 2

Befindet sich unter dem Sicherungskasten im Motorraum.

Sicherungskastenbelegungen

2019

Fahrgastraum

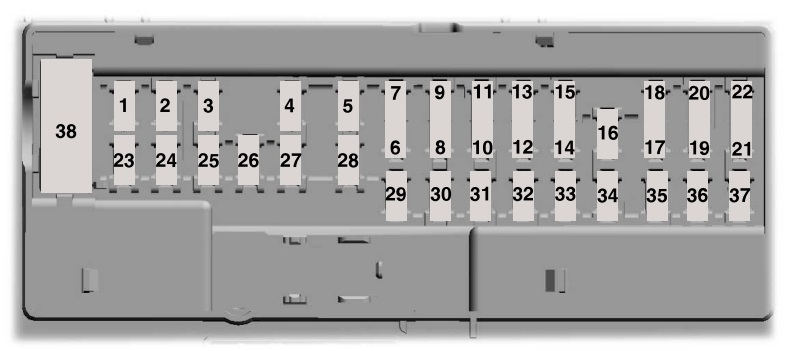

Sicherungsbelegung im Fahrgastraum (2019)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet
2	7,5A	Nicht verwendet (Reserve)
3	20A	Fahrertürschloss
4	5A	Nicht verwendet (Reserve)
5	20A	Audioverstärker der Marke
6	10 A	Nicht verwendet (Reserve)
7	10 A	Nicht verwendet (Reserve)
8	10 A	Sicherheitshorn
9	10 A	Telematik
10	5A	Nicht verwendet (Reserve)
11	5A	Nicht verwendet (Reserve)
12	7,5A	Elektronische Steuerplatine; Klimaanlage.
13	7,5A	Instrumententafel; Lenksäulensteuermodul; Datenverbindungskonnektor.
14	10 A	Erweitertes Leistungsmodul (für Rückhaltemodul und Insassenmodul)
15	10 A	Türmodul; Datenverbindungskonnektor.
16	15 A	Doppelverriegelung der hinteren Türen
17	5A	Nicht verwendet (Reserve)
18	5A	Zündschalter; Elektromagnetisches Schloss; Startknopf.

Nr	Ampere [A]	Beschreibung
19	7,5A	Erweitertes Leistungsmodul (für Rückhaltemodul und Insassenmodul)
20	7,5A	Nicht verwendet (Reserve)
21	5A	Feuchtigkeits- und Temperatursensor im Auto
22	5A	Nicht verwendet (Reserve)
23	10 A	Wechselrichter; Türverriegelungsschalter.
24	20A	Zentralverriegelung
25	30A	Elektrisches Fenster der Fahrertür
26	30A	Nicht verwendet (Reserve)
27	30A	Nicht verwendet (Reserve)
28	20A	Audioverstärker
29	30A	Nicht verwendet (Reserve)
30	30A	Nicht verwendet (Reserve)
31	15A	Nicht verwendet (Reserve)
32	10 A	Funk-Transceiver-Modul; Fernsynchronisierung der Türen.
33	20A	Audioeinheit
34	30A	Run / Start Relais
35	5A	Nicht verwendet (Reserve)
36	15A	Innenspiegel mit automatischer Abblendfunktion; Spiegeleinstellungssteuerung.
37	20A	Nicht verwendet (Reserve)
38	30A	Elektrische Fensterheber

Motorraum

Sicherungs- und Relaisbelegung im Sicherungskasten (2019)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	15 A	Nicht verwendet
2	–	Relais des elektromagnetischen Starters
3	5A	Regensensor
4	–	Relais des Lüftermotors
5	20A	Anschlusspunkt für Hilfsstrom 3 – hintere Konsole
6	–	Relais der Anhängerpositionslichter
7	20A	Traktionskontrollmodul
8	20A	Elektromagnetisches Tankentlüftungsventil; Kraftstoffdampf-Absperrventil; Tankentlüftungsventil; Variable Ventilsteuerungsventile 1 und 2; Beheizte Lambdasonden.
9	–	Relais des Antriebsstrang-Steuermoduls
10	20A	Anschlusspunkt für Hilfsstrom 1 – Armaturenbrett
11	15 A	Zündspulen
12	15 A	Klimaanlagensteuerung; Getriebeheizung; Hilfswasserpumpe; Ansaugventilsteuerung; Lüfterkupplung; Ölpumpe; Turbolader-Bypass.
13	15 A	Nicht verwendet (Reserve)
14	15 A	Nicht verwendet (Reserve)
15	–	Run / Start Relais
16	20A	Anschlusspunkt für Hilfsstrom 2 – Armaturenbrett
17	20A	Anschlusspunkt für Hilfsstrom – hinterer Laderaum
18	10 A	Nicht verwendet (Reserve)
19	10 A	Elektrische Servolenkung
20	10 A	Lichtsteuerschalter
21	5A	Run / Start Relais
22	10 A	Klimaanlagenkompressor
23	7,5A	Spannungsqualitätsmodul
24	10 A	Nicht verwendet (Reserve)
25	10 A	Antiblockiersystem
26	10 A	Nicht verwendet (Reserve)
27	–	Nicht verwendet

Nr	Ampere [A]	Beschreibung
28	10 A	Traktionskontrollmodul
29	7,5 A	USB-Ladeanschluss
30	–	Nicht verwendet
31	–	Nicht verwendet
32	–	Relais der Kraftstoffpumpe
33	–	Relais der Klimaanlagenkupplung
34	10 A	Anhänger-Rückfahrlicht
35	15A	Nicht verwendet (Reserve)
36	–	Nicht verwendet
37	10 A	Beheizter Außenspiegel
38	–	Anhänger-Rechtsabbiege- und Bremslichtrelais
39	–	Anhänger-Linksabbiege- und Bremslichtrelais
40	–	Anhänger-Rückfahrlichtrelais
41	–	Hupenrelais
42	–	4WD-Motor (Allradantrieb) Nr. 2 Relais
43	–	Nicht verwendet
44	–	Nicht verwendet
45	5A	Nicht verwendet (Reserve)
46	10 A	Nicht verwendet (Reserve)
47	10 A	Bremspedalschalter
48	20A	Hupe
49	15 A	Getriebesteuermodul; Ölpumpe.
50	10 A	Scheibenwischerheizung
51	–	Nicht verwendet
52	–	Nicht verwendet
53	15 A	Hintere Differenzialsperre
54	–	Nicht verwendet
55	–	Nicht verwendet
86	–	4WD-Motorrelais Nr. 1

Motorraum, Unterseite

Sicherungs- und Relaisbelegung im Sicherungskasten (Unterseite) (2019)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
56	15A	Anhänger-Linksabbiege- und Bremslichtrelais
57	–	Nicht verwendet
58	–	Nicht verwendet
59	–	Nicht verwendet
60	30A	Kraftstoffpumpensteuermodul
61	–	Nicht verwendet
62	50A	Karosseriesteuermodul 1 – Beleuchtung
63	15A	Anhänger-Rechtsabbiege- und Bremslichtrelais
64	30A	Anhängerbremsen
65	20A	Beheizter Fahrersitz
66	25A	Allradantrieb
67	50A	Karosseriesteuermodul 2 – Beleuchtung
68	30A	Heckscheibenheizung
69	30A	Ventile des Antiblockiersystems
70	30A	Elektrisch verstellbarer Beifahrersitz

Nr	Ampere [A]	Beschreibung
71	30A	Anhänger-Positionslichter
72	–	Nicht verwendet
73	30A	Anhängermodul
74	30A	Fahrersitz mit Unterstützung
75	–	Nicht verwendet
76	–	Nicht verwendet
77	–	Nicht verwendet
78	–	Nicht verwendet
79	40A	Lüftermotor
80	20A	Beheizter Beifahrersitz
81	40A	Wechselrichter
82	60A	Pumpe des Antiblockiersystems
83	30A	Scheibenwischermotor
84	30A	Zündspule
85	–	Nicht verwendet
87	40A	Anhängermodul

Zusätzlicher Sicherungskasten Nr. 1 (an der Batterie)

Nr	Ampere [A]	Beschreibung
1	225A	Lichtmaschine
2	125A	Elektronische Servolenkung

Zusätzlicher Sicherungskasten Nr. 2 (unter dem Sicherungskasten)

Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet
2	125A	Karosseriesteuermodul
3	50A	Spannungsqualitätsmodul (versorgt den freien Punkt des Rücklichts, die Rückfahrkamera, das Head-up-Display, den 4×4-Schalter, das Bildverarbeitungsmodul und den adaptiven Tempomat-Radar).
4	–	Verteilerschienen für den Sicherungskasten

Ford Ranger – Sicherungsbelegung

Baujahr: 2020

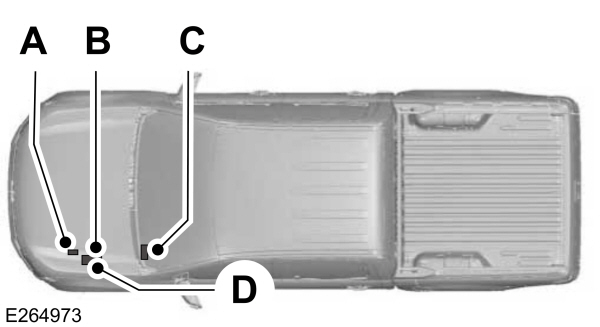

SICHERUNGSPOSITIONEN

A – Zusätzliche Hochstromsicherung.
B – Sicherung im Motorraum (Fahrzeuge mit hydraulischer Servolenkung)/Sicherung im Motorraum (Fahrzeuge mit elektronischer Servolenkung).
C – Sicherung in der Kabine.
D – Hochstromsicherung (unter der Sicherung im Motorraum) (falls vorhanden).

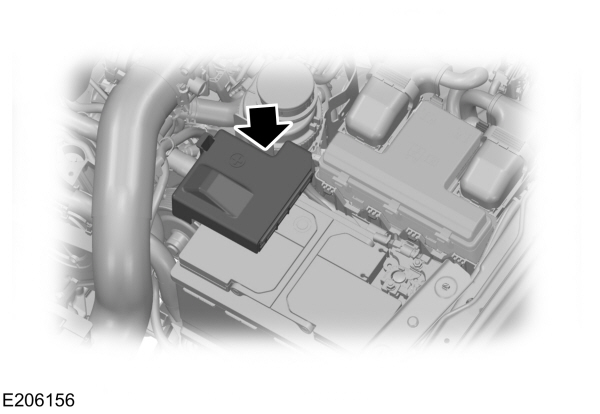

Sicherung im Motorraum

Sicherung im Motorraum – Fahrzeuge mit elektronischer Servolenkung

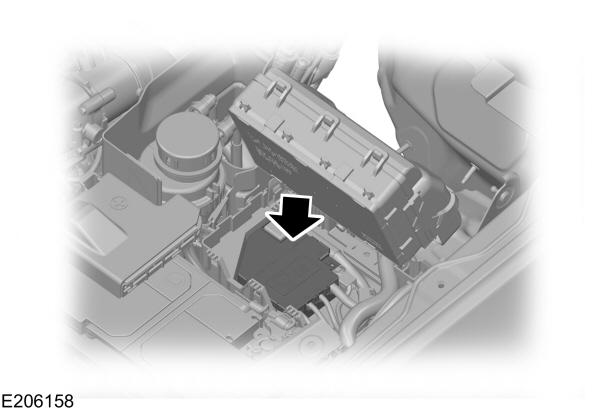

Hochstromsicherung

Sicherung in der Kabine

Fahrzeuge hergestellt vom 09.03.2020 bis 15.11.2020

Stromversorgungssicherung – Fahrzeuge mit hydraulischer Servolenkung

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
F1	60 A1	Sicherungskasten-Stromversorgung (Batterie).
F2	60 A1	Sicherungskasten-Stromversorgung (Batterie).
F3	50 A1	Motorkühlgebläse (2,5L).
	60 A1	Glühkerzensteuermodul (2,2L).
F4	40 A1	Antiblockiersystem-Modul.
F5	30 A1	Elektrische Fensterheber (vorne und hinten).
F6	–	Nicht verwendet.
F7	–	Nicht verwendet.
F8	–	Nicht verwendet.
F9	20 A1	Zigarettenanzünder.
F10	20 A1	Zusatzsicherung im Armaturenbrett.
F11	30 A1	Gebläsemotor.
F12	25 A1	Allradantrieb (4WD) Motorstromversorgung.
F13	20 A1	Anlasser-Elektromagnet.
F14	20 A1	Heckscheibenheizung.
F15	15 A2	Verdampfer-Glühkerze. (2,2L)
F16	10 A2	Klimaanlagenkupplung.
F17	25 A1	Elektrische Fensterheber (vorne).
F18	25 A2	Frontscheibenwischermotor.
F19	–	Nicht verwendet.
F20	–	Nicht verwendet.
F21	15 A2	Hupe.
F22	10 A2	Einspritzdüsen.
F23	10 A2	Elektromagnetisches Ventil für Differenzialsperre.
F24	–	Nicht verwendet.

Nummer	Ampere [A]	Beschreibung
F25	15 A2	Zündspulen. (2,5L); Temperatur- und Luftstromsensor (TMAF). (2,2L); Glühkerzenmodul. (2,2L); Unterdruckregelventil (VCV). (2,2L); Elektronisches Unterdruckregelventil (EVRV). (2,2L).
F26	7,5 A2	Elektronisches Steuermodul (ECM).
F27	–	Nicht verwendet.
F28	10 A2	Abgassensoren; (2,5L) Relaisspulen.
F29	15 A2	Elektronisches Steuermodul (ECM).
F30	–	Nicht verwendet.
F31	20 A2	Zusatzsicherung (hintere Konsole).
F32	5 A2	Druckschalter der Klimaanlage. (2,5L) (2,2L)
F33	–	Nicht verwendet.
F34	–	Nicht verwendet.
F35	20 A2	Sicherungskasten-Stromversorgung (Zündung).
F36	5 A2	Antiblockiersystem-Modul.
F37	10 A2	Scheinwerfereinstellung.
F38	20 A2	Sitzheizung.
F39	10 A2	Elektrisch verstellbare Spiegel.
F40	10 A2	Verdampferpumpe. (2,2L)
F41	–	Nicht verwendet.
F42	10 A2	Alarmsirene.
F43	–	Nicht verwendet.
F44	–	Nicht verwendet.
F45	25 A2	Antiblockiersystem-Modul.
F46	20 A2	Batterieisolator.
F47	40 A1	Anhängerzugmodul.
F48	–	Nicht verwendet.
F49	–	Nicht verwendet.
F50	5 A2	Zündrelais; Relaisspulen.
F51	20 A1	Anhängerkupplung.

¹J-Typ-Sicherung.

²Minisicherung.

Relaisnummer	Beschreibung
Relaisnummer	Beschreibung
R1	Nicht verwendet.
R2	Ein- oder Ausschalten der Scheibenwischer.
R3	Hupe.
R4	Klimaanlagenkupplung.
R5	Differenzialsperre.
R6	Schnelle oder langsame Bewegung der Scheibenwischer.
R7	Niedrige Geschwindigkeit des Motorkühlgebläses. (2,5L)
R8	Hohe Geschwindigkeit des Motorkühlgebläses. (2,5L)
R9	Flex-Fuel-Pumpe. (2,5L) Verdampfer-Zündkerze. (2,2L)
R10	Heckscheibenheizung.
R11	Nicht verwendet.
R12	Nicht verwendet.
R13	Aufrechterhaltung der Stromversorgung des elektronischen Steuermoduls (ECM).

Relaisnummer	Beschreibung
R14	Starten.
R15	Motor 2 des Allradantriebssystems (4WD) (im Uhrzeigersinn).
R16	Motor 1 des Allradantriebssystems (4WD) (gegen den Uhrzeigersinn).
R17	Motor des Allradantriebssystems (4WD).
R18	Sirene des Warnsystems.
R19	Anlassermotor.
R20	Nicht verwendet.
R21	Nicht verwendet.
R22	Nicht verwendet.
R23	Nicht verwendet.
R24	Nicht verwendet.
R25	Nicht verwendet.
R26	Gebläsemotor.
R27	Nicht verwendet.

Sicherung im Innenraum – Fahrzeuge mit hydraulischer Servolenkung

Sicherungsposition	Stromstärke	Geschütztes Element
Sicherungsposition	Stromstärke	Geschütztes Element
F56	20 A3	Kraftstoffpumpe.
F57	–	Nicht verwendet.
F58	–	Nicht verwendet.
F59	5 A3	Passives Diebstahlsicherungssystem (PATS).
F60	10 A3	Innenbeleuchtung; Schaltergruppe an der Fahrertür; Ambientebeleuchtung; Einstiegsleuchten; Automatikgetriebe; Fußraumbeleuchtung;
F61	–	Nicht verwendet.
F62	5 A3	Regensensormodul.
F63	–	Nicht verwendet.
F64	–	Nicht verwendet.
F65	–	Nicht verwendet.
F66	20 A3	Entriegelung der Fahrertür, Masse der doppelten Zentralverriegelung.
F67	5 A3	STOP-Lichtschalter.
F68	–	Nicht verwendet.
F69	5 A3	Blinkergruppe; Integriertes Steuermodul (ICM).
F70	20 A3	Zentralverriegelung.
F71	5 A3	Klimaanlage.

Sicherungsposition	Stromstärke	Geschütztes Element
F72	7,5 A3	Alarmsirene.
F73	5 A3	On-Board-Diagnosesystem (OBD) II.
F74	20 A3	Fernlicht.
F75	15 A3	Nebelscheinwerfer.
F76	10 A3	Rückfahrbeleuchtung; Rückspiegel.
F77	20 A3	Scheibenwaschpumpe.
F78	5 A3	Zündschalter.
F79	15 A3	Nicht verwendet (Reserve).
F80	20 A3	Audiosystem.
F81	5 A3	Bewegungssensor im Innenraum.
F82	20 A3	Masse der Scheibenwaschpumpe.
F83	20 A3	Masse der Zentralverriegelung.
F84	20 A3	Entriegelung der Fahrertür; Masse der doppelten Zentralverriegelung.
F85	7,5 A3	Blinkergruppe; Parkassistenzmodul; Klimaanlage mit manueller Steuerung.
F86	10 A3	Sicherheitssystem; Deaktivierungsanzeige des Beifahrerairbags.
F87	–	Nicht verwendet.
F88	–	Nicht verwendet.
F89	–	Nicht verwendet.

³Minisicherung.

Stromversorgungssicherung – Fahrzeuge mit elektronischer Servolenkung

Sicherungsposition	Stromstärke	Geschütztes Element
Sicherungsposition	Stromstärke	Geschütztes Element
1	15 A4	Nicht verwendet (Reserve).
2	–	Relais des Anlasser-Elektromagneten.
3	5 A4	Regensensor.
4	–	Relais des Gebläsemotors.
5	20 A4	Zusatzsicherung.
6	–	Relais der Kraftstofffilterheizung mit Wasserabscheider (2,0L).
	–	Nicht verwendet (2,2L, 3,2L).
7	20 A5	Antriebsstrang-Steuermodul.
8	20 A5	Steuerung des Bypassventils des Abgasrückführungskühlers (EGR) – Unterdruck-Magnetventil (2,0L); Volumenregelventil (2,2L, 3,2L); Bypassventil des Abgasrückführungskühlers (EGR) (2,2L, 3,2L); Temperatur- und Luftstromsensor (2,2L, 3,2L); Universelle Lambdasonde (2,2L, 3,2L).
9	–	Relais des Antriebsstrang-Steuermoduls.
10	20 A4	Zusatzsicherung.
11	15 A6	Glühkerzenmodul (2,0L); Nicht verwendet (Reserve) (3,2L ohne Emissionskontrolle); NOx-Sensor; Partikelsensor (2,0L, 3,2L mit Emissionskontrollsystem).
12	15 A6	Aktuator des Turbolader-Bypassventils (2,0L); Aktuator des Abgasventils (2,0L); Klimaanlagenkompressor und Steuerventil (2,0L); Kühlmittelpumpe (2,0L); Gebläsemotor; Glühkerzenmodul (2,2L, 3,2L).
13	15 A6	Nicht verwendet (Reserve).
14	15 A6	Heizung des Kurbelgehäuseentlüftungssystems (2,0L); Nicht verwendet (Reserve) (2,2L, 3,2L).
15	–	Anlasser.
16	20 A4	Zusatzsicherung.
17	20 A4	Zusatzsicherung.
18	10 A5	Spule des Kraftstoffpumpenrelais (2,2L, 3,2L); Nicht verwendet (Reserve) (2,0L).
19	10 A5	Elektronisches Lenkassistenzsystem.
20	10 A5	Scheinwerfer-Steuermodul; Scheinwerfereinstellung.
21	15 A5	Getriebesteuermodul.
22	10 A5	Klimaanlagenkompressor.
23	7,5 A5	Rückfahrkamera; Radar des adaptiven Geschwindigkeitsregelsystems; Head-up-Display-Modul; Bildverarbeitungsmodul A (IPMA) (Fahrzeuge ohne Start-Stopp-System); Spannungsqualitätsmodul (Fahrzeuge mit Start-Stopp-System).
24	10 A5	Nicht verwendet (Reserve) (2,0L); Druckschalter der Klimaanlage, Dieselfahrzeuge mit Schaltgetriebe (2,2L, 3,2L).
25	10 A6	Antiblockiersystem.
26	10 A6	Tachograph.
27	–	Nicht verwendet.

Sicherungsposition	Stromstärke	Geschütztes Element
28	10 A5	Antriebsstrang-Steuermodul.
29	–	Nicht verwendet.
30	–	Nicht verwendet.
31	–	Nicht verwendet.
32	–	Kraftstoffpumpenrelais.
33	–	Klimaanlagenkupplung.
34	15 A5	Obere zentrale Bremsleuchte.
35	15 A5	Getriebesteuermodul.
36	–	Nicht verwendet.
37	10 A5	Beheizter Außenspiegel.
38	–	Nicht verwendet.
39	–	Relais der Stromversorgung des Allradantriebssystems (4WD).
40	–	Relais der oberen zentralen Bremsleuchten.
41	–	Hupe.
42	–	Relais des Motors Nr. 2 des Allradantriebssystems (4WD).
43	15 A5	Reduktionsmittel-Dosiermodul.
44	5 A5	Nicht verwendet (Reserve).
45	5 A5	Stromversorgung der Relaisspule der Kraftstofffilterheizung mit Wasserabscheider (2,0L); Nicht verwendet (Reserve) (2,2L, 3,2L).
46	10 A6	Nicht verwendet (Reserve).
47	10 A6	Bremspedalschalter.
48	20 A5	Hupe.
49	20 A5	Lenksäulenverriegelung.
50	15 A5	Reduktionsmittel-Dosiermodul.
51	–	Nicht verwendet.
52	–	Nicht verwendet.
53	15 A5	Hintere Differenzialsperre.
54	10 A6	Reduktionsmittel-Dosiermodul.
55	10 A6	Reduktionsmittel-Dosiermodul.
86	–	Relais des Motors Nr. 1 des Allradantriebssystems (4WD).

⁴M-Typ-Sicherung.

⁵Minisicherung 2.

⁶Minisicherung 3.

Sicherung auf der Batterie montiert

Sicherungsposition	Stromstärke	Geschütztes Element
1	225 A	Lichtmaschine (2,2L, 3,2L).
	300 A	Lichtmaschine (2,0L).
2	125 A	Elektronisches Lenkassistenzsystem.

Hochstromsicherung

Sicherungsposition	Stromstärke	Geschütztes Element
1	70 A	Glühkerzen – Diesel.
2	125 A	Karosseriesystem-Steuermodul.
3	50 A	Karosseriesystem-Steuermodul (Fahrzeuge ohne Start-Stopp-System); Spannungsqualitätsmodul – Rückfahrkamera. Adaptives Geschwindigkeitsregelsystem; Head-up-Display-Modul; Bildverarbeitungsmodul A (IPMA) (Fahrzeuge mit Start-Stopp-System).
4	–	Verteilerleiste für Stromversorgungssicherung.
5	100 A	Elektrischer Zusatzheizer.

Über Ford Ranger (1983-2022)

Der Ford Ranger ist ein beliebtes Pick-up-Modell, das seit 1983 hergestellt wird. Dieses Auto ist bekannt für seine Robustheit und Zuverlässigkeit, was es ideal für Arbeit und Freizeit macht. Im Laufe der Jahre hat der Ford Ranger mehrere Generationen durchlaufen, wobei jede Verbesserungen in Design, Technologie und Leistung mit sich brachte. Die Motoroptionen variierten je nach Markt und Baujahr und umfassten Benzin- und Dieselmotoren mit unterschiedlichen Hubräumen und Leistungen. Der Ford Ranger ist beliebt für seine Fähigkeit, anspruchsvolles Gelände und schwere Lasten zu bewältigen, was ihn zu einem vielseitigen Fahrzeug für verschiedene Bedürfnisse macht.

Sicherungskasten-Schema Ford Ranger

Diese Seite zeigt das Sicherungskasten-Schema für den Ford Ranger, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum oder unter dem Armaturenbrett, je nach spezifischem Modell und Baujahr. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System des Fahrzeugs zu vermeiden. Der Sicherungskasten ist entscheidend für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
