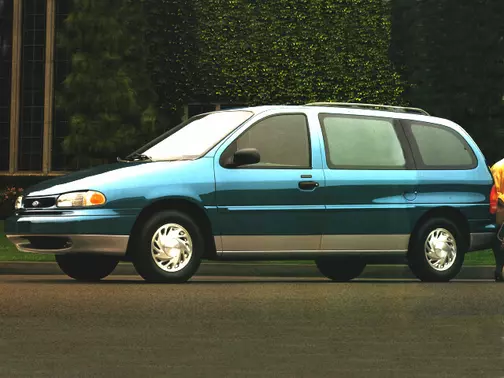

Ford Windstar (1994-2003) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Windstar
Gilt für Neufahrzeuge in den Jahren:
1994, 1995, 1996, 1997, 1998.
Sicherungskasten in der Kabine
Der Sicherungskasten befindet sich unter dem Armaturenbrett.
- Um die Abdeckung des Sicherungskastens zu entfernen, ziehen Sie die Griff der Abdeckung des Sicherungskastens nach unten.
- Suchen Sie auf dem Sicherungskasten die Nummer der Sicherung, die Sie überprüfen möchten.
- Verwenden Sie das Sicherungsentnahmewerkzeug, um die Sicherung zu entfernen.
- Überprüfen Sie die Sicherung, um festzustellen, ob sie durchgebrannt ist. Schauen Sie durch die transparente Seite der Sicherung, um zu sehen, ob der Metalldraht im Inneren unterbrochen ist. Wenn ja, ist die Sicherung durchgebrannt und muss durch eine Sicherung mit der entsprechenden Stromstärke ersetzt werden.
- Setzen Sie die Abdeckung des Sicherungskastens wieder auf.
Auch nach dem Austausch der Sicherung wird sie weiterhin durchbrennen, wenn Sie die Ursache der Überlastung nicht finden. Wenn die Sicherung weiterhin durchbrennt, überprüfen Sie die elektrische Verkabelung.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Elektrischer Spiegel/Diebstahlwarnleuchte/Diagnosestrom |
| 2 | 10 | Linke Rückseite, Bremslicht, Positionslichter |
| 3 | 5 | Armaturenbrett/Zusatzradio/Zigarettenanzünder/Scheinwerfergrafik/Beleuchtungsschalter mit Heizung/Heizungssteuerung/Schlösser/Fensterheber/Heckwischerschalter/Heckkühler/Nebelscheinwerferschalter |
| 4 | 10 | Seitenmarkierungsleuchten |
| 5 | 20 | Scheinwerferwaschanlage |
| 6 | 15 | Ausstellfenster links/Ausstellfenster rechts |
| 7 | 15 | Oben montiertes Bremslicht/Bremslicht rechts/Bremslicht links/UE/Bremspedalverriegelung/Geschwindigkeitsregelung |
| 8 | 10 | Rückleuchten rechts, Bremslicht, Positionslichter |
| 9 | — | Nicht verwendet |
| 10 | 10 | Fernlichtanzeige (nur elektronisches Armaturenbrett) |
| 11 | 15 | Parklichter |
| 12 | 10 | GEM/Diebstahlschutzmodul/schlüsselloses Zugangsmodul/Lampenfehler-Modul/Radioempfänger/Zusatzradio/Lampenfehler-Modul-Lampe |
| 13 | 15 | Radio/CD-Wechsler |
| 14 | 5 | Armaturenbrett/elektrochromatischer Spiegel |
| 15 | 15 | „GEM“ |
| 16 | 15 | Hupenrelais/Hupe (Spule) |
| 17 | 15 | Nebelscheinwerfer vorne |
| 18 | 25 | Wischrelais/Wischer/Scheibenwaschpumpe |
| 19 | 10 | GEM/e-Elektronik |
| 20 | 25 | Zündspule/Zündkondensator/IRCM |
| 21 | 10 | Klimaanlagenkupplung/Bremspedalverriegelung/Beleuchtungsschalter mit Heizung (Spule)/Mischklappenmotor, elektronische Gruppe/Airbag-Diagnosemodul |
| 22 | 20 | Zigarettenanzünder hinten/Steckdose |
| 23 | 15 | Scheibenwischer und Lichthupe |
| 24 | 20 | Heckwischermotor/Heckscheibenwaschpumpe |
| 25 | 10 | Blinker R (Armaturenbrett) |
| 26 | 10 | Scheinwerfer links Aero |
| 27 | 15 | Tagfahrlicht |
| 28 | 15 | Zigarettenanzünder vorne |
| 29 | 15 | Batteriesparrelais (Spule)/Innenbeleuchtungsrelais (Spule)/Verzögerungszubehörrelais (Spule)/Beleuchtungslampen/Motorhaubenlampe/Handschuhfachlampe/Leseleuchte zweite Reihe/Schienenlampe/B-Säulenlampe/Ladelampe/Deckenlampe/Aufmerksamkeitslampen/Schlüssellampen/Schlüsselloses Zugangsmodul |
| 30 | 25 | Geschwindigkeitsregelung/Bremsdruckschalter |
| 31 | 10 | Ausgleichskompressor/Magnetventil linke und rechte Feder |
| 32 | 10 | Scheinwerfer rechts Aero |
| 33 | 15 | ABS-Modul/ABS-Relais |
| 34 | 30 | Fensterheber links/Ein-Knopf-Relais (Spule) |
| 35 | 15 | Diebstahlschutzmodul |
| 36 | 30 | Klimaanlagen-Modusschalter |
| 37 | 20 | Motoren der elektrischen Türschlösser |
| 38 | 15 | Beheizte Spiegel |
| 39 | 30 | Heckheizungsgebläsemotor |
| 40 | 30 | Elektrisches Fenster rechts |
| 41 | — | Nicht verwendet |
| 42 | — | Nicht verwendet |
| 43 | — | Nicht verwendet |
| 44 | — | Nicht verwendet |
Sicherungskasten im Motorraum
Befindet sich auf der Fahrerseite im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
| A | 50 | Anhängerkupplung |
| B | 60 | Motorkühlerlüfter |
| C | 60 | Anlassermagnet/Sicherung 30/Sicherung 36/Sicherung 2 |
| D | 60 | Sicherung 6/Sicherung 12/Sicherung 8/Sicherung 18/Sicherung 14/Sicherung 24/Sicherung 20/Sicherung 21/Sicherung 27/Sicherung 33 |
| E | 60 | Heckheizungsgebläsemotor/Sicherung 39/Luftfederung |
| F | 60 | Elektrische Sitze |
| G | — | Nicht verwendet |
| H | 40 | Motorkühlerlüfter |
| J | 60 | Sicherung 13/Sicherung 25/Sicherung 1/Sicherung 34/Sicherung 37/Sicherung 40/Sicherung 7/Sicherung 19/Sicherung 4 |
| K | 60 | Scheinwerfer/Sicherung 10/Sicherung II/Sicherung 3/Sicherung 9/Sicherung 23/Sicherung 29/Sicherung 35/Sicherung 41 |
| L | 60 | Steuermodul/ABS-Pumpenmotor |
| M | 60 | Beheizte Beleuchtung/Sicherung 16/Sicherung 28/Sicherung 22/Sicherung 38 |
| N | 20 | PCM/Kraftstoffpumpe |
| P | — | Nicht verwendet |
| R | 15 | PCM-Speicher |
| S | 30 | Achsen-/Zylinder-Identifikationssensor/EDIS-Modul/PCM-Stromversorgung/EGR-Steuerung/HEGO/IAC/Einspritzdüsen/MAFS/VMV |
| T | 15 | Interner Lichtmaschinenregler |
| U | 10 | Airbag-Stromversorgung |
| V | 10 | Überlast-Deaktivierungsanzeige |
| W | 10 | PCM-Lüfterüberwachung |
| Diode | ||
| D1 | Motorhaubenschalter | |
Relais
Der Relais-Sicherungskasten befindet sich mit den Maxi-Sicherungen in der Nähe der Batterie, und ein weiterer mit dem Sicherungskasten unter dem Armaturenbrett.
Sicherungs- und Relaisplan – Ford Windstar
Gilt für Neufahrzeuge in den Jahren:
1999, 2000, 2001, 2002, 2003.
Sicherungsplan für den Innenraum
Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals. Entfernen Sie die Abdeckung des Panels, um Zugang zu den Sicherungen zu erhalten. Verwenden Sie das Sicherungsentnahmewerkzeug, das sich an der Abdeckung des Sicherungskastens befindet, um eine Sicherung zu entfernen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Trittstufenbeleuchtung, Seebeleuchtung, Leseleuchten zweite Reihe, Leseleuchten dritte Reihe, Laderaumleuchte, Deckenleuchte, Kartenleuchte, Abdeckungs-/Leerbeleuchtung, schlüssellose Zugangstastatur (RKE), Blinker in den Spiegeln |
| 2 | 25 | Externe I/P-Beleuchtung, Videorekorder (VCP), Handschuhfachleuchte, Anhängermodul (bis 2000) |
| 3 | 15 | ab 2001: Motoren für elektrische Spiegel, Motor für verstellbare Pedale, Speichermodul (falls vorhanden) |
| 10 | bis 2000: Motoren für elektrische Spiegel | |
| 4 | — | Nicht verwendet |
| 5 | 20 | Konsolen-Stromanschluss |
| 6 | 15 | Radio, CD-Wechsler, Modul für schlüssellose Türöffnung, Schiebetürmodul (PSD), Radio-Controller für den Rücksitz (falls vorhanden), Unterhaltungsmodul für den Rücksitz (falls vorhanden) |
| 7 | 15 | Linker hinterer Blinker, Rückfahrlichter, rechtes Bremslicht, rechtes Rücklicht, Kennzeichenbeleuchtung |
| 8 | 20 | Elektronisches Modul hinten (Motoren für Schiebetürschlösser RHF / rechte Schiebetür links / hintere Tür, Türmotor im Hilfsluftmodus, Türmotor im Hilfsluftmodus) |
| 9 | 10 | Armaturenbrett, Relais des Getriebesteuerungsmoduls (PCM) (Spule) |
| 10 | 15 | Beheiztes Hintergrundbeleuchtungsrelais (Spule), Geschwindigkeitsregelungsmodul, Antiblockiersystem (ABS)-Steuerungsmodul oder IVD-Modul, Sitzheizungsschalter (falls vorhanden), Sitzheizungsmodul (falls vorhanden), Armaturenbrett, Temperaturantrieb für vordere Mischklappen, Bremsschalter-Magnetschloss, PCM, PSD-Modul, hinteres Erkennungssystem (RSS), vordere Klimaanlagen-Steuerung, Lenkwinkelsensor (falls vorhanden) |
| 11 | 15 | ab 2001: Elektrischer Bremsantrieb, Bremsschalter-Magnetschloss, elektronisches Modul hinten |
| 10 | bis 2000: Elektrischer Bremsantrieb, Bremsschalter-Magnetschloss, elektronisches Modul hinten | |
| 12 | 20 | Zentrales oben montiertes Bremslicht, Anhängermodul (bis 2000) |
| 13 | 10 | Rechter hinterer Blinker, linkes Bremslicht, linkes Rücklicht |
| 14 | 10 | Automatischer Lampensensor, Überlast-Deaktivierungsschalter für das Getriebe, elektronisches Modul vorne, Kompassmodul, elektrochromatischer Spiegel, Schalter für die obere Schiebetürkonsole |
| 15 | 20 | ab 2001: Konsolen-Stromanschluss |
| 16 | 10 | Armaturenbrett, elektronisches Modul hinten (bis 2000) |
| 17 | 20 | Zigarettenanzünder/Stromanschluss, Datalink-Anschluss |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 15 | ab 2001: Viertelfenster-Motoren, Hintergrundbeleuchtung des rechten Fensterschalters, Hintergrundbeleuchtung des rechten Verriegelungsschalters, Hintergrundbeleuchtung des Hauptsteuerschalters (LH), Radio, VCP, Flüssigkristallanzeige (LCD), elektronisches Modul vorne |
| 10 | bis 2000: Linker Viertelfenster-Motor, rechter Viertelfenster-Motor, Hintergrundbeleuchtung des rechten Fensterschalters, Hintergrundbeleuchtung des rechten Verriegelungsschalters, Hintergrundbeleuchtung des Hauptsteuerschalters (links), Radio | |
| 19 | 10 | Anlassermotor-Unterbrecherrelais (Spule) |
| 20 | — | Nicht verwendet |
| 21 | — | Nicht verwendet |
| 22 | 10 | Beheizte Spiegel |
| 23 | 20 | Karosserie-Stromanschluss, Hilfsrelaisspulen für Lüfter #1 und #2 |
| 24 | — | Nicht verwendet |
| 25 | 10 | Radio (Diebstahlschutz) |
| 26 | 10 | Airbag-Modul, Deaktivierungsanzeige für Beifahrerairbag, ECU-Sitzgewichtsdrucksensor für Beifahrer |
| 27 | — | Nicht verwendet |
| 28 | 10 | Gruppe |
| 29 | 2 | 2003: Deaktivierungsschalter für Geschwindigkeitsregelung |
| Relais | ||
| Relais 1 | Leistungsrelais des Schaltsystems #4 | |
| Relais 2 | Hilfsverzögerungsrelais | |
| Relais 3 | Relais des vorderen Lüftermotors | |
| Relais 4 | Leistungsrelais des Schaltsystems Nr. 3 | |
| Relais 5 | Relais für Heckscheibenheizung | |
| Relais 6 | Hilfsrelais des Lüftermotors | |
Sicherungsplan für den Motorraum
Der Sicherungskasten befindet sich im Motorraum. Der Sicherungskasten enthält Hochstromsicherungen, die die wichtigsten Stromkreise des Fahrzeugs vor Überlastung schützen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Getriebesteuerungsmodul (PCM) |
| 2 | 10 | PCM, elektronisches Modul vorne (FEM) |
| 3 | 10 | Klimakompressorkupplung |
| 4 | 25 | Hupe, Hupenrelais (Spule) |
| 5 | 15 | Kraftstoffpumpenmotor, PCM |
| 6 | 30 | Frontscheibenwischermotor, Frontscheibenwischerrelais, Frontscheibenwaschpumpe, FEM |
| 7 | 25 | Heckscheibenwischermotor, Heckscheibenwaschpumpe, Heckscheibenwischerrelais (Spule) |
| 8 | — | Nicht verwendet |
| 9 | 15 | ab 2000: Rechter Scheinwerfer (Abblend- und Fernlicht) |
| 10 | 15 | ab 2000: Rechtes vorderes Positionslicht, rechter vorderer Blinker, rechtes vorderes Kurvenlicht, rechtes vorderes Zusatzlicht |
| 11 | 15 | ab 2000: Linkes vorderes Positionslicht, linker vorderer Blinker, linkes vorderes Kurvenlicht, linkes vorderes Zusatzlicht |
| 12 | 15 | ab 2000: Linker Scheinwerfer (Abblend- und Fernlicht) |
| 13 | 10 | ab 2001: Generatorfeld-Sensor |
| 14 | 10 | ab 2000: Elektronisches Modul vorne (LH Türschlossmotor) |
| 15 | 20 | ab 2001: Anhängerbeleuchtung |
| 15 | 1999: Rechter Scheinwerfer (Abblend- und Fernlicht) | |
| 16 | 20 | ab 2001: Anhängerblinker |
| 15 | 1999: Linker Scheinwerfer (Abblend- und Fernlicht) | |
| 17 | — | Nicht verwendet |
| 18 | — | Nicht verwendet |
| 19 | 15 | AX4S-Vorbereitung, Dampfregelventil (VMV), Klimakompressorkupplungsrelaisspule, AGR-Magnetventil, Motor-Kraftstoffregelsensor H02S #11, Motor-Kraftstoffregelsensor H02S #21, Katalysatorüberwachungssensor H02S #12, Katalysatorüberwachungssensor H02S #22, Tankentlüftungsmagnetventil, Saugrohrsteuerung (Stand 2001) |
| 20 | 15 | Zündspule, Leerlaufluftregelventil (IAC), Kraftstoffeinspritzdüsen, Luftmassenmesser (MAF), Kraftstoffpumpenrelaisspule, Saugrohrkanalsteuerung, Hochgeschwindigkeitslüfterrelaisspule, Niedriggeschwindigkeitslüfterrelaisspule, PCM, passiver Diebstahlschutzempfänger (Stand 2001), Getriebesteuerungsmodul (bis 2000) |
| 21 | 10 | bis 1999: Elektronisches Modul vorne (LH Türschlossmotor) |
| 22 | 15 | bis 1999: Rechtes vorderes Positionslicht, rechter vorderer Blinker, rechtes vorderes Kurvenlicht |
| 23 | 15 | bis 1999: Linkes vorderes Positionslicht, linker vorderer Blinker, linkes vorderes Kurvenlicht |
| 24 | — | Nicht verwendet |
| 101 | 40 | Antiblockiersystem (ABS)-Modul oder IVD-Modul |
| 102 | 40 | ABS-Modul oder IVD-Modul |
| 103 | 40 | SSP4-Relais, SSP4-Relais (Spule) |
| 104 | 30 | ab 2001: Linke Sitzmotoren, linker Lordosenstützenmotor, Fahrersitzspeichermodul |
| 40 | bis 2000: Linke Sitzmotoren, Lordosenstützenmotor | |
| 105 | 30 | Anlassermagnet, Zündschalter |
| 106 | 30 | Verzögertes Hilfsrelais, verzögerte Hilfsrelaisspule, FEM-Frontscheibenmotor rechts |
| 107 | 50 | Motorkühlerlüftermotoren, Kühlerlüfter-Reduzierwiderstand |
| 108 | 40 | bis 1999: SSP2-Relais, SSP2-Relais (Spule) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 109 | 30 | ab 2001: Beheizte Sitzmodule |
| 40 | bis 1999: SSP1-Relais, SSP1-Relais (Spule) | |
| 110 | 50 | Rechtes Schiebetürmodul (PSD) |
| 111 | 40 | ab 2001: Sicherungskasten-Sicherungsverbindung |
| 112 | 30 | Anhängerkupplung (Stand 2001), elektrischer Bremsaktuator |
| 113 | 30 | FEM – linker Fenstermotor |
| 114 | 40 | SSP3-Relais, SSP3-Relaisspule |
| 115 | 50 | Sicherungskastenbus #2 |
| 116 | 30 | Beheiztes Rücklichtrelais |
| 117 | 40 | Hilfslüfterrelaisspule, Hilfslüftermotor |
| 118 | 50 | Linkes Schiebetürmodul |
| 119 | 30 | Sicherungskastenbusverbindung #1 |
| 120 | 40 | Frontlüfterrelaisspule, Frontlüftermotor |
| 121 | 20 | Zündschalter, Heckscheibenheizungsrelais |
| 122 | 40 | Rechte elektrische Motoren, rechter Lordosenmotor |
| Relais | ||
| 201 | Nicht verwendet | |
| 202 | Frontscheibenwischer Ein/Aus Relais | |
| 203 | Heckscheibenwischerrelais | |
| 204 | Klimakompressorkupplungsrelais | |
| 205 | Hupenrelais | |
| 206 | Nicht verwendet | |
| 207 | Kraftstoffpumpenrelais | |
| 208 | Nicht verwendet | |
| 209 | Frontscheibenwischerrelais | |
| 301 | ab 2001: Anlasserunterbrechungsrelais | |
| bis 1999: SSP2-Relais | ||
| 302 | ab 2001: Hochgeschwindigkeits-Motorkühlerlüfterrelais | |
| bis 2000: Anlasserunterbrechungsrelais | ||
| 303 | ab 2001: Niedriggeschwindigkeits-Motorkühlerlüfterrelais | |
| bis 1999: SSP1-Relais | ||
| 304 | PCM-Relais | |
| 401 | Nicht verwendet | |
| Diode | ||
| 501 | Getriebesteuerungsmodul-Diode | |
| 502 | bis 2000: Klimakompressorkupplungsdiode | |
| 503 | Nicht verwendet | |
Über den Ford Windstar (1994-2003)
Der Ford Windstar, produziert von 1994 bis 2003, ist ein Minivan, der für den Familiengebrauch und komfortables Reisen konzipiert wurde. Dieses Modell zeichnet sich durch einen geräumigen Innenraum aus, der ausreichend Platz für Passagiere und Gepäck bietet. Der Windstar war mit verschiedenen Motorisierungen erhältlich, darunter Sechszylindermotoren, die ausreichend Leistung für den täglichen Gebrauch und längere Fahrten boten. Dank seiner Sicherheitsmerkmale und seines Komforts wurde er zu einem beliebten Fahrzeug für Familien, die ein zuverlässiges und praktisches Auto suchten.
Sicherungskastenplan Ford Windstar
Diese Seite zeigt den Sicherungskastenplan für den Ford Windstar, der für die Identifizierung und Behebung von Problemen mit den elektrischen Systemen des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein zweiter Sicherungskasten kann im Motorraum untergebracht sein. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskastenplan ist ein nützliches Werkzeug für jeden Ford Windstar-Besitzer, der sein Fahrzeug in einwandfreiem Zustand halten möchte.
