Ford Aspire (1994-1997) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Aspire
Gilt für Neufahrzeuge der Baujahre:
1994, 1995, 1996, 1997.
Hauptsicherungsblock
So entfernen Sie den Hauptsicherungsblock und tauschen eine Sicherung aus:
- Trennen Sie das Minuskabel der Batterie.
- Schrauben Sie die Muttern an beiden Enden ab.
- Heben Sie den Sicherungsblock an und öffnen Sie die Seitenabdeckungen des Sicherungsblocks.
- Schrauben Sie die Schrauben auf beiden Seiten des Blocks ab.
- Ersetzen Sie die Sicherung durch eine neue mit dem gleichen Wert.
So installieren Sie den Sicherungsblock:
- Setzen Sie die Abdeckung des Sicherungsblocks wieder an ihren Platz und ziehen Sie die Schrauben auf beiden Seiten fest.
- Befestigen Sie die Muttern an beiden Enden des Sicherungsblocks.
- Schließen Sie das Minuskabel der Batterie wieder an.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Kühlerlüfter |
| 2 | 60 | ABS |
| 3 | 80 | Airbag-Diagnosemonitor, |
| Steuergerät des Antiblockiersystems, | ||
| Relais des Antiblockiersystems, | ||
| Audiosystem, | ||
| Ersatzlampe, | ||
| Bremsanlage, | ||
| Lüftermotorrelais, | ||
| Lastlampe, | ||
| Zentraleinheit, | ||
| Zigarettenanzünder, | ||
| Kühlerlüfterrelais, | ||
| Tagfahrlichtrelais, | ||
| Blinker, | ||
| Vordere Positionslampe, | ||
| Frontscheibenwischer und -waschanlage, |
| Kontrollleuchte, | ||
| Hupe, | ||
| Zündspule, | ||
| Beleuchtung (Klimaanlagenschalter, Panel, Heckscheibenheizungsschalter, Ganganzeige), | ||
| Kontrollleuchten im Armaturenbrett (Airbagbereitschaft, Antiblockiersystem, Bremsanlage, Laden, Motorkontrolle, Kraftstoff, Öldruck, Heckscheibenheizung, Sicherheitsgurt, Drehzahlmesser), | ||
| Innenlampe, | ||
| Kennzeichenlampe, | ||
| Traktionskontrollmodul, | ||
| Heckscheibenheizung, | ||
| Heckscheibenheizungsrelais, | ||
| Heckscheibenwischer und -waschanlage, | ||
| Rückleuchte, | ||
| Rücklichtrelais, | ||
| Blinker, | ||
| Bremslicht | ||
| 4 | 30 | Airbag-Diagnosemonitor, |
| Traktionskontrollmodul | ||
| 5 | 30 | Scheinwerfer |

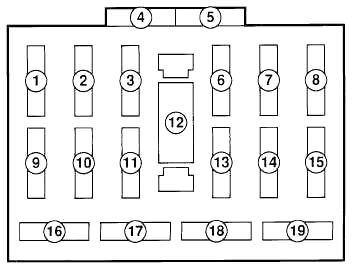

Sicherungskasten im Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Airbagsystem, |
| Antiblockiersystem, | ||
| Relais des Antiblockiersystems, | ||
| Lüftermotorrelais, | ||
| Kühlerlüfterrelais, | ||
| Hauptzündrelais | ||
| 2 | 15 | Ersatzlampen, |
| Zentraleinheit, | ||
| Blinker, | ||
| Kontrollleuchten im Armaturenbrett (Airbagbereitschaft, Antiblockiersystem, Bremsanlage, Laden, Motorkontrolle, Öldruck, Sicherheitsgurt, Heckscheibenheizung, Gangwechsel), | ||
| Anzeigen im Armaturenbrett (Kraftstoff, Getriebeaktuator, Drehzahlmesser, Blinker), | ||
| Blinker, | ||
| Heckscheibenheizungsrelais | ||
| 3 | 20 | Heckscheibenheizung |
| 4 | 20 | Ersatzsicherung |
| 5 | 15 | Ersatzsicherung |
| 6 | – | – |
| 7 | 15 | Nebelscheinwerfer vorne |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 | Klimaanlagenschalter |
| Klimaanlagenrelais | ||
| Kondensatorlüftermotor, |
| Scheibenwischer und -waschanlage | ||
| 11 | 15 | Lüftermotorgruppe, |
| Tagfahrlichtsystem, | ||
| Heckscheibenwischer und -waschanlage | ||
| 12 | 30 | Klimaanlagenlüftermotor |
| 13 | 15 | Warnblinkanlage |
| 14 | 15 | Antiblockiersystem, |
| Bremslichter, | ||
| Beleuchtungslampe, | ||
| Hupe | ||
| 15 | 15 | Vordere Seitenlichter, |
| Armaturenbrettbeleuchtung, | ||
| Kennzeichenlampen, | ||
| Parklichter, | ||
| Rücklichter, | ||
| Kontrollleuchte einschalten | ||
| 16 | 15 | Audiosystem, |
| Zigarettenanzünder | ||
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Audiosystem, |
| Ersatzlampen, | ||
| Zentralmodul, | ||
| Innenheizlampe Traktionskontrollmodul |

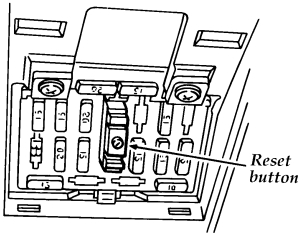

Schutzschalter
Klimaanlagen benötigen einen hohen Strom. Wenn der Nennstrom überschritten wird, öffnet sich der Schutzschalter.
Wenn der Stromkreis durch den automatischen Schalter unterbrochen wird, deaktivieren Sie alle Heiz- und Klimaanlagenschalter und stellen Sie den Stromkreis wieder her, indem Sie die Reset-Taste am internen Sicherungskasten drücken.
Über Ford Aspire (1994-1997)
Der Ford Aspire, hergestellt von 1994 bis 1997, ist ein Kompaktwagen, der für seine Wirtschaftlichkeit und Praktikabilität bekannt war. Dieses Modell war in zwei Karosserievarianten erhältlich – als dreitüriger und fünftüriger Schrägheck. Der Ford Aspire war mit 1,3-Liter-Benzinmotoren ausgestattet, die ausreichend Leistung für den Stadtverkehr boten. Dank seiner einfachen Konstruktion und Zuverlässigkeit wurde er zu einem beliebten Fahrzeug für Fahrer, die eine erschwingliche und effiziente Lösung für den täglichen Pendelverkehr suchten.
Sicherungskastenplan Ford Aspire
Diese Seite zeigt den Sicherungskastenplan für den Ford Aspire, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Pläne enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Funktionalität und Sicherheit des Fahrzeugs, daher ist es wichtig, ihm Aufmerksamkeit zu schenken.
