Ford Sierra (1982-1994) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Sierra
Gilt für Neufahrzeuge in den Jahren:
1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 und 1994.
Motorraum

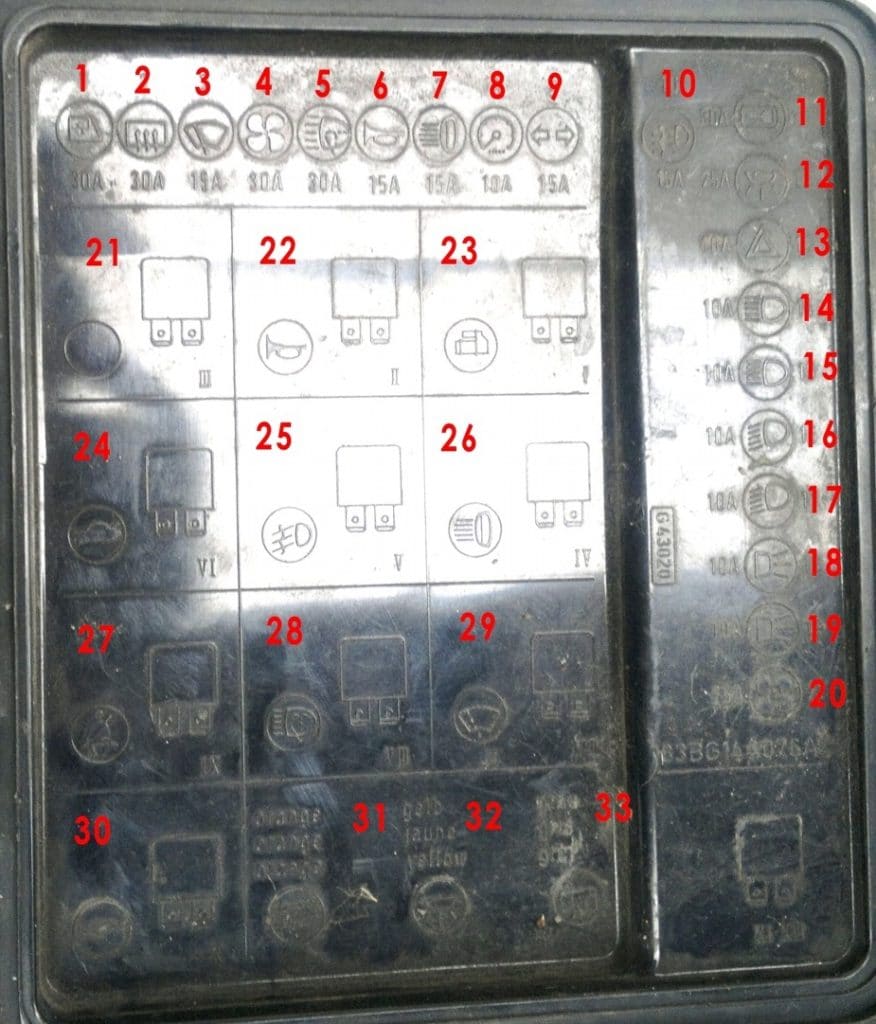

Der Hauptsicherungskasten und die Relais befinden sich im hinteren Teil des Motorraums, nahe der Seitensäule, und sind durch eine Schutzabdeckung geschützt.
Typ 1
Beschreibung
| 1 | Fensterheber 30A |
| 2 | 30A Heckscheibenheizung und Außenspiegel |
| 3 | 10A Scheibenwischermotor |
| 4 | 30A Heizung, Heckscheibenwischer, Scheibenwaschanlage |
| 5 | Scheinwerferwaschanlage 30A |
| 6 | 15A Hupe (am Lenkrad) |
| 7 | 15A Zusatzscheinwerfer |
| 8 | 10A Scheibenwischer-Intervallschalter, Kontrollleuchten für den sparsamen Fahrmodus, Anzeigen für Türverriegelung und Glühlampenausfall |
| 9 | 15A Blinker, Bremslichter und Rückfahrlichter |
| 10 | 15A Nebelscheinwerfer |
| 11 | 30A Elektrische Motorhaubenverriegelung, Zentralverriegelung des Kofferraums |
| 12 | 25A Einstiegsbeleuchtung, Sitzheizung, verzögerte Innenbeleuchtung, Kofferraumbeleuchtung. Digitaluhr, Zigarettenanzünder, Schminkspiegel mit Beleuchtung des Bordcomputers |
| 13 | 10A Warnblinkanlage, Hupe |
| 14 | 10A Linker Scheinwerfer |
| 15 | 10A Rechter Scheinwerfer |
| 16 | 10A Linker Blinker |
| 17 | 10A Blinker rechts |
| 18 | 10A Linkes Licht, Armaturenbrettbeleuchtung, Beleuchtung des Motorraum-Lichtschalters; |
| 19 | 10A Lichtschalter (Scheinwerfer und Nebelscheinwerfer) rechtes Seitenlicht, Handschuhfachbeleuchtung, Instrumentenbeleuchtung |
| 20 | 25A Zusätzlicher Kühlerventilator – Motorraum |
| 21 | Signalrelais aktivieren |
| 22 | Hupenrelais |
| 23 | Relais, Anlasssperre bei Automatikgetriebe |
| 24 | Relais für Kofferraumentriegelung |
| 25 | Nebelscheinwerferrelais |
| 26 | Relaisabmessungen |
| 27 | Sicherheitsgurt-Kontrollleuchtenrelais |
| 28 | Scheinwerferwischerrelais |
| 29 | Scheibenwischerrelais |
| 30 | Relais für Heckscheibenheizung und Außenspiegel mit automatischer Abschaltung |
| 31 | Innenbeleuchtungsrelais |
| 32 | Relais für Heckscheibenwischer-Geschwindigkeitsregelung |
| 33 | Zündschalterrelais |
Typ 2
Beschreibung 1
| 1 | 15A Hauptscheinwerfer links, Zusatzscheinwerfer links |
| 2 | 15A Scheinwerfer rechts, Zusatzscheinwerfer rechts |
| 3 | 7,5A Blinker links |
| 4 | 7,5A Blinker rechts, Scheinwerfer-Durchflusskontrolle; |
| 5 | 5A Seitenlicht links |
| 6 | 5A Seitenlicht rechts |
| 7 | 15A Armaturenbrettbeleuchtung |
| 8 | 15A Kraftstoffpumpe |
| 9 | 15A Scheinwerferwischer |
| 10 | 7,5A Innenbeleuchtung, Uhr, Zentralverriegelung, elektrische Außenspiegelverstellung |
| 11 | 15A Kraftstoffpumpe |
| 12 | 10A Warnleuchten, Diebstahlwarnanlage, Zentralverriegelung |
| 13 | 20A Beheizter Vordersitz, Zigarettenanzünder |
| 14 | 10A Hupe |
| 15 | 15A Wischermotor, Wischwasserpumpe |
| 16 | 20A Beheizte Heckscheibe und Außenspiegel |
| 17 | 15A Nebelscheinwerfer |
| 18 | Glühkerzenrelais 25A (Diesel) |
| 19 | 10A Nebelschlussleuchte |
| 20 | 10A Blinker, Rückfahrlichter |
| 21 | 7,5A Bremslichter |
| 22 | 4A Steuerkreis, Steuergerät (mit Einspritzsystem) |
| 23 | 20A Kraftstoffpumpe |
| 24 | 30A Elektrische Fensterheber |
| A | Zündentlastungsrelais |
| B | Sicherung für zusätzliche Tagfahrlichter oder Nebelschlussleuchte |
| C | Hupe |
| D | Motorsteuerung |
| E | Nebelschlussleuchten |
| F | Blinker |
| G | Sitzheizung |
| H | Nebelscheinwerfer |
| I | Lenk- und Zündsperre |
| II | Tagfahrlicht |
| III | Scheinwerferreiniger |
| IV | Heckscheibenheizung |
| V | Geschwindigkeitsregelung des Frontscheibenwischers |
| VI | Innenbeleuchtung mit Verzögerung |
| VII | ABS-System |
| VIII | Kick-down-Timerrelais (Automatikgetriebe) |
| IX | Geschwindigkeitsregelung des Heckscheibenwischers |
| X | Hauptscheinwerfer |
| XI | Motorsteuerung (mit Einspritzsystem) |
| XII | Anlasssperre (mit Automatikgetriebe) |
Beschreibung 2
| 1 | 20A Hauptscheinwerfer links, Zusatzscheinwerfer links |
| 2 | 20A Scheinwerfer rechts, Zusatzscheinwerfer rechts |
| 3 | 10A Blinker links |
| 4 | 10A Blinker rechts, Scheinwerfer-Leuchtweitenregulierung; |
| 5 | 10A Seitenlicht links |
| 6 | 10A Seitenlicht rechts |
| 7 | 15A Armaturenbrettbeleuchtung |
| 8 | Reserve |
| 9 | 30A Scheinwerferreinigungsanlage |
| 10 | 20A Uhr Innenbeleuchtung, Zentralverriegelung, elektrische Außenspiegelverstellung |
| 11 | Pumpe 20A (Klimaanlage) |
| 12 | 10A Warnblinkanlage |
| 13 | 30A Beheizter Vordersitz, Zigarettenanzünder |
| 14 | 30A Hupe |
| 15 | 30A Elektrische Wischermotoren, Scheibenwaschpumpe |
| 16 | 30A Beheizte Heckscheibe und Außenspiegel |
| 17 | 20A Nebelscheinwerfer |
| 18 | Heizung 30A |
| 20 | 15A Blinker, Rückfahrlichter |
| 21 | 15A Armaturenbrettsignale |
| 22 | 10A Steuerkreis, Steuergerät |
| 23 | 20A Elektrische Fensterheber vorne |
| 24 | 30A Kraftstoffpumpe |
| A | Frei |
| B | Relais für zusätzliche Tagfahrlichter oder Nebelschlussleuchte |
| C | Hupe |
| D | Motorsteuerung (mit Einspritzsystem) |
| I | Elektrische Einstellung und Heizung des Außenspiegels |
| F | Blinker |
| G | Sitzheizung |
| H | Nebelscheinwerfer |
| I | Lenk- und Anlasssperre |
| II | Tagfahrlicht |
| III | Scheinwerferreiniger |
| IV | Frei |
| V | Geschwindigkeitsregelung des Frontscheibenwischers |
| VII | Verzögerte Innenbeleuchtung |
| VII | ABS-System |
| VIII | Kick-down-Timerrelais (Automatikgetriebe) |
| IX | Pumpe der Klimaanlage |
| X | Hauptscheinwerfer |
| XI | Motorsteuerung (mit Einspritzsystem) |
| XII | Anlasssperre (mit Automatikgetriebe) |
Zusätzliche Elemente
Die folgenden Relais können sich im Motorraum in einem zusätzlichen Sicherungskasten befinden (zwischen der rechten oberen Säule und der Batterie):
- Heizung des Ansaugkrümmers;
- Deaktivierung des ESC II Startsteuerungsmoduls und des Schrittmotors des Leerlaufdrehzahlreglers;
- Klimaanlage mit 15 A Sicherung;
- Relais des Motordrehzahlsensors.
Fahrgastraum
Die folgenden Relais können sich im Gerät unter dem rechten Armaturenbrett befinden (zwischen dem mittleren Teil des Armaturenbretts und dem Handschuhfach):
- Warmstart des Motors (Einspritzmotoren);
- Helligkeitskontrolle der Glühlampen;
- Zentralverriegelung;
- Warnanzeige.
In der Nähe der Lenksäulenstütze können sich folgende Sicherungen befinden:
- Blinker und Warnblinkanlage;
- beheizte Vordersitze;
- zusätzlicher Kühlerlüfter;
- elektrische Antenne;
- elektrische Fensterheber.
Über Ford Sierra (1982-1994)
Der Ford Sierra, der von 1982 bis 1994 hergestellt wurde, war ein beliebtes Mittelklassemodell, das den Ford Cortina ablöste. Dieses Auto war bekannt für sein aerodynamisches Design, das für seine Zeit sehr innovativ war. Der Ford Sierra war in verschiedenen Karosserievarianten erhältlich, darunter Limousine, Kombi und Schrägheck. Unter der Motorhaube konnten verschiedene Motoren gefunden werden, von einfachen Vierzylindern bis hin zu leistungsstärkeren Sechszylindermotoren. Modelle wie der Sierra RS Cosworth wurden dank ihrer Leistung und Erfolge im Motorsport ikonisch. Dank seiner Zuverlässigkeit und der Verfügbarkeit von Ersatzteilen erfreute sich der Sierra bei Fahrern in ganz Europa großer Beliebtheit.
Sicherungskastenplan Ford Sierra
Diese Seite zeigt den Sicherungskastenplan für den Ford Sierra, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. In einem typischen Ford Sierra befindet sich der Sicherungskasten unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher wird empfohlen, seinen Zustand und die Funktion aller Sicherungen regelmäßig zu überprüfen.
