Sicherungs- und Relaisplan – Ford Fiesta

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1983, 1984, 1985, 1986, 1987, 1988, 1989.

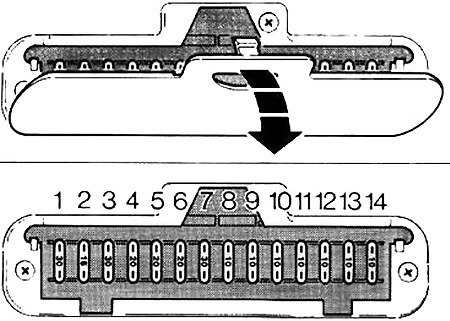

Sicherungsplan im Fahrgastraum

Nummer	Ampere [A]	Beschreibung
1	30	Warnsignal, Hupe, Schalter für Fernentriegelung der Heckklappe
2	15	Innenbeleuchtung, Frontscheibenwischer, Uhr
3	30	Scheinwerferwischer
4	20	Motor für Front- und Heckscheibenwischer, Heckscheibenwaschanlage, Rückfahrlicht
5	20	Heizungsgebläsemotor
6	20	Motorkühlgebläse
7	30	Beheizbare Heckscheibe
8	10	Blinker, Bremslichter, Kraftstoffstandanzeige
9	10	Linke Seitenlichter, Kennzeichenbeleuchtung, Armaturenbrettbeleuchtung, Zigarettenanzünder, Heizungsschalter und Handschuhfachbeleuchtung
10	10	Rechte Positionslichter, Schalterbeleuchtung
11	10	Linkes Abblendlicht, Nebelschlussleuchte
12	10	Rechtes Abblendlicht
13	10	Linkes Fernlicht
14	10	Rechtes Fernlicht

Sicherungskasten

Nummer	Relais
Rückseite des Sicherungskastens
I	Zündung
II	Beheizbare Heckscheibe und beheizbarer Außenspiegel mit automatischer Abschaltung
III	Schalter für Fernentriegelung der Heckklappe
IV	Wischermotor mit Intervallbetrieb – vorne
V	Scheinwerferwischer
VI	Blinker-Relais
Rückseite des Sicherungskastens
–	Tagfahrlicht
–	Beheizbare Vordersitze
–	Zusätzliche Fernlichter

Zusätzliche Sicherungen

Nummer	Geschützte Stromkreise	Position
1	Radio	In der elektrischen Anlage oder auf der Rückseite des Radios
2	Nebelschlussleuchten	Auf der Rückseite des Sicherungskastens
3	Nebelscheinwerfer	Am Relais
4	Beheizbare Vordersitze	Am Relais
5	Schalter für Fernentriegelung der Heckklappe	Auf der Rückseite des Sicherungskastens
6	Zusätzliche Fernscheinwerfer	Am Relais

Relais im Motorraum

Nummer	Relais
1	Glühkerzen (Dieselmotor)
2	Emissionskontrolle (nur Österreich und Norwegen)

Ford Fiesta (1989-1997) – Sicherungsplan

Baujahr: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Transit (2014-2018) ist die Sicherung F13 im Sicherungskasten

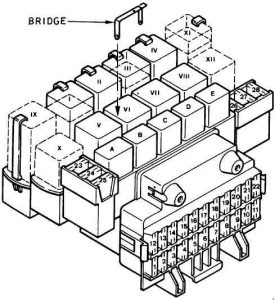

Sicherungskasten

Ford Fiesta – Sicherungskastenplan

Nummer	[A]	Beschreibung
1	3	Elektrisches Motormanagementsystem
2	15	Innenbeleuchtung,  Zigarettenanzünder , Uhr, Radiospeicher
3	20	Zentralverriegelung
4	30	Beheizbare Heckscheibe
5	10	Abblendlicht aus
6	10	Linkes Seitenlicht, Nebelschlussleuchte
7	10	Rechtes Seitenlicht
8	10	Linkes Abblendlicht
9	10	Rechtes Abblendlicht
10	15	Linker Hauptscheinwerfer, rechtes Punktlicht
11	15	Rechter Hauptscheinwerfer, linkes Punktlicht
12	20	Heizungsgebläse, Rückfahrlicht
13	30	Kühlerlüfter
14	15	XR2i, RS Turbo, RS 1800:  Nebelscheinwerfer
15	15	Hupe
16	20	Scheibenwaschanlage / Scheibenwischer
17	10	Bremslichter, Instrumente
18	20	Elektrische Fensterheber
19	20	Elektrische Kraftstoffpumpe
20	10	HEGO-Sensor
21	10	Linke Blinker
22	10	Rechte Blinker
23	–	–

24	–	–
25	15	ab 1992:  Heckklappenentriegelung
26	15	Heckklappenentriegelung
	30	ab 1992:  beheizbare Frontscheibe
27	30	Beheizbare Frontscheibe
28	30	Beheizbare Frontscheibe
	20	Elektrisches Panoramadach
Relais
A	Inaktives Automatikgetriebe Geschwindigkeit XR2i:  Hupe
B	1.6 EFi und DOHC 16-Ventil; ab 1992:  Kraftstoffpumpe
C	XR2i, RS Turbo, RS 1800:  Nebelscheinwerfer
D	Scheinwerfer mit Abblendlicht
E	Dim / Dip
I	Beheizbare Heckscheibe
II	Frontscheibenwischer
III	1,1 / 1,3 / 1,4 CFi; bis 1990:  Kraftstoffeinspritzung 1.1 / 1.3 / 1.4 CFi; ab 1990:  Verzögerung DOHC 16-Ventil:  Kraftstoffeinspritzung
IV	EWG-Modul
V	Zündung
VI	Kraftstoffpumpe Automatikgetriebe
VII	Scheinwerfer mit Fernlicht
VIII	Dim / Dip
IX	–
X	–
XI	Beheizbare Frontscheibe
XII	ABS

Ford Fiesta (1997-2002) – Sicherungskastenplan

Baujahr: 1997, 1998, 1999, 2000, 2001, 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fiesta (1997-2002) ist die Sicherung 1 im Sicherungskasten im Fahrgastraum.

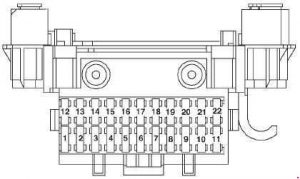

Sicherungskasten im Fahrgastraum

Typ 1

LHD

Ford Fiesta – Sicherungskastenplan – Fahrgastraum (Typ 1) LHD

RHD

Einfügung 2

LHD

Nummer	[A]	Beschreibung
1	15	Zigarettenanzünder
2	20	1) Uhr, Heizung, Innenbeleuchtung, Uhr, Radiospeicher
	7,5	2) Innenbeleuchtung, Klimaanlagenmodul, Uhr, Armaturenbrett
3	10	2) GEM-Modul 2)  Kühlwagen; bis 1999:  Kühlrelais, Verdampfersteuerungsrelais
4	15	1) Beheizbare Heckscheiben, beheizbare Außenspiegel
	20	2) Beheizbare Heckscheibe
5	20	1) Hupe, Alarm
	15	2) Multifunktionsschalter (Hupe)
6	10	1) Linkes Seitenlicht
	7,5	2) Linkes Seitenlicht, Scheinwerferintensitätseinstellung, Kennzeichenbeleuchtung, Klimaanlagenmodul, Radio, Schalter für beheizbare Heckscheibe, Armaturenbrett, Schalter für Nebelschlussleuchten, Schalter für Nebelscheinwerfer, Schalter für beheizbare Frontscheibe
7	10	1) Rechtes Licht
	7,5	2) Rechtes Licht, Kennzeichenbeleuchtung
8	15	Bis 09.1999:  Zentralverriegelung, elektrische Spiegel Ab 09.1999:  GEM-Modul
9	15	1) Sitzhöhenverstellung
	25	2) Multifunktionsschalter (Außenlicht)
10	15	Beheizbarer Vordersitz
11	30	Elektrische Fensterheber, Zentralverriegelung
12	20	Wischermotor, Waschpumpe
13	15	1) Bremslicht, Armaturenbrett
	15	2) Bremslichtschalter, Klimaanlagenmodul, Getriebeschalter (Schaltgetriebe), Getriebepositionssensor (Automatikgetriebe), Heizungssteuerventil-Elektromagnet, Schalter für beheizbare Heckscheibe, Armaturenbrett
14	10	Airbag
15	10	1) Beheizbare Spiegel
	7,5	2) Elektrische Spiegel
16	30	Heizungsgebläsemotor
17	15	Blinker

18	15	1) Starten
	15	2) GEM-Modul, Hilfsrelais, Hauptrelais, DIS-Zündspule (1,3 l Endura – E, 1,25 und 1,4 l ZETEC – SE), passives Alarmmodul (1,8 l Diesel Endura – DE)
19	10	1) Motorsteuerung, Radio, Alarm
	7,5	2) Sicherung Nr. 30, Radio, Uhr, Armaturenbrett
20	30	1) Scheinwerferwaschanlage
	10	1)  RHD:  Dim / Dip
	20	2) Multifunktionsschalter (Tagfahrlicht, Außenlicht)
21	15	2)  Ab 09.1999:  Zentralverriegelung
22	10	Datenverbindungskonnektor (DLC), Radio
42	15	2)  Bis 09.1999:  GEM-Modul
	10	2)  Kühlwagen; ab 09.1999:  Kühlrelais, Verdampfersteuerungsrelais
43	10	2) Tagfahrlichtrelais (Positionslichter)
49	20	2) Tagfahrlicht, Außenlicht
50	25	2) Außenlicht
Relais
I	Zündrelais
II	Relais für beheizbare Frontscheibe
III	–
IV	–
V	–
VI	–
VII	Tagfahrlichtrelais (Positionslichter)
VIII	Tagfahrlichtrelais (DTRL)
IX	Relais für beheizbare Frontscheibe
X	Relais für beheizbare Heckscheibe
XI	Tagfahrlichtrelais (Positionslichter)
XII	ABS
1) Haynes 2) Elektrische Schaltpläne (CG1647es)

Sicherungskasten Motorraum

Nummer	[A]	Beschreibung
20	–	Diode
21	–	–
22	–	–
23	10	Hauptträger links
24	10	Hauptträger rechts
25	10	Glühbirne links
26	10	Glühbirne rechts
27	10	Benzinmotoren:  Lambdasonde
	15	Dieselmotoren:  Kraftstoffvorwärmer
28	15	1,8 l Diesel Endura – DE:  PCM-Modul, AGR, Glühkerzenrelais, Motorkühlgebläse-Relais, Hochgeschwindigkeitslüfterrelais (mit Klimaanlage), Klimaanlagenrelais, Fahrzeuggeschwindigkeitssensor (VSS) Benzinmotoren:  Kraftstoffpumpenrelais, Motorkühlgebläse-Relais, Hochgeschwindigkeitslüfterrelais (mit Klimaanlage), Klimaanlagenrelais, Fahrzeuggeschwindigkeitssensor (VSS), passives Alarmmodul (1,25 L ZETEC – SE 1,3 L Endura – DE), PCM-Modul, Luftmassenmesser (MAF; 1,4 l ZETEC – SE), Leerlaufluftklappe, Einspritzdüse, Tankentlüftungsklappe
29	20	Klimaanlagenrelais, Nebelscheinwerferrelais, Doppeldruckschalter, Kühlrelais (Lieferung), Verdampfersteuerungsrelais (gekühlter Lieferwagen)
30	3	ABS
31	30	ABS
32	3	PCM-Modul
33	30	ABS (alle Modelle mit ABS), Motorkühlgebläse (ohne ABS, ohne Klimaanlage)
34	30	PCM-Modul
35	10	Passives Alarmmodul (1,8 l Diesel Endura – DE), Kraftstoffpumpenrelais

36	60	Relais für Motorkühlgebläse, Relais für Hochgeschwindigkeits-Kühlgebläse (mit Klimaanlage), Relais für Zündkerze, Relais für Inhibitor
37	40	Relais für beheizbare Frontscheibe
	60	Kühlwagen:  Relais für Kühlgebläse (Kühlsystem), Relais für Hochgeschwindigkeits-Kühlgebläse
38	10	Hauptrelais
39	60	Relais für Tagfahrlicht (DTRL), Sicherung Nr.: 1, 2, 3, 4, 5, 21, 22 (Sicherungskasten Fahrgastraum)
40	60	Zündung, Sicherung Nr.: 42, 50 (Sicherungskasten Fahrgastraum)
Relais
R1	Hilfsrelais
R2	Inhibitorrelais
R3	Dieselmotoren:  Glühkerzenrelais
R4	Relais für Motorkühlgebläse
R5	Relais für Hochgeschwindigkeits-Kühlgebläse
R6	Klimaanlagenrelais
R7	Klimaanlagenrelais
R8	Hauptrelais
R9	Benzinmotoren:  Kraftstoffpumpenrelais. Dieselmotoren:  Kraftstoffvorwärmerrelais
R10	Relais für Nebelscheinwerfer
R11	Relais für Abblendlicht
R12	Relais für Fernlicht

Sicherungskasten (Kühlwagen)

Nummer	Beschreibung
R1	Kühlsystem
R2	Verdampfer
R3	Gruppe
R4	Kühlgebläse
R5	Kühlgebläse mit hoher Geschwindigkeit
R6	Kühlgebläse mit niedriger Geschwindigkeit
R7	Kupplungssteuerung

Ford Fiesta (2002-2008) – Sicherungskastenplan

Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fiesta (2002-2008) ist die Sicherung F29 im Sicherungskasten auf dem Armaturenbrett.

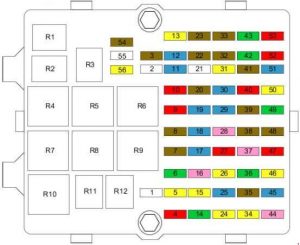

Sicherungskasten auf dem Armaturenbrett

Nummer	[A]	Beschreibung
F1	–	–
F2	–	Anhängerzugmodul
F3	7,5	Beleuchtung
	–	Anhängerzugmodul
F4	10	Klimaanlage, Lüftermotor
F5	20	ABS, ESP
F6	30	ABS, ESP
F7	15	Getriebe
F8	7,5	Elektrische Spiegel
F9	10	Linker Abblendlichtscheinwerfer
F10	10	Rechter Abblendlichtscheinwerfer
F11	15	Tagfahrlicht
F12	15	Motorsteuerung
F13	20	Motorsteuerung, Katalysator
F14	30	Anlassermotor
F15	20	Kraftstoffpumpe
F 16	3	Motorsteuerung
F17	15	Lichtschalter
F18	15	Radio, Diagnosebuchse
F19	15	Tagfahrlicht
F20	7,5	Blinkerset, Batteriesparmodus, Kennzeichenbeleuchtung, allgemeines Elektronikmodul
F21	–	–
F22	7,5	Positions- und Seitenlichter (links)
F23	7,5	Positions- und Seitenlichter (rechts)
F24	20	Zentralverriegelung, Hupe
F25	15	Warnblinkanlage, Blinker
F26	20	Beheizbare Heckscheibe
F27	15	Hupe
F28	3	Batterie, Ladesystem
F29	15	Zigarettenanzünder
F30	15	Zündung
F31	10	Lichtschalter
F32	7,5	Beheizbarer Spiegel
F33	7,5	Blinkerset, Batteriesparmodus, Kennzeichenbeleuchtung, allgemeines Elektronikmodul
F34	20	Schiebedach

F35	7,5	Beheizbare Vordersitze
F36	30	Elektrische Fensterheber
F37	3	ABS, ESP
F38	7,5	Allgemeines Elektronikmodul
F39	7,5	Airbag
F40	7,5	Getriebe
	10	Lichtschalter
F41	7,5	Getriebe
F42	30	Beheizbare Windschutzscheibe
F43	30	Beheizbare Windschutzscheibe
F44	3	Radio, Diagnoseanschluss
F45	15	Bremslichter
F46	20	Frontscheibenwischer
F47	10	Heckscheibenwischer
F48	7,5	Ersatzscheinwerfer
F49	30	Lüftermotor
F50	20	Nebelscheinwerfer
F51	15	Zigarettenanzünder
F52	10	Linker Fernlichtscheinwerfer
F53	10	Rechter Fernlichtscheinwerfer
F54	–	Anhängerzugmodul
F55	–	–
F56	–	Anhängerzugmodul
Relais
R1	Beleuchtung elektrische Spiegel
R2	Beheizbare Windschutzscheibe
R3	Zündung
R4	Abblendlichtscheinwerfer
R5	Fernlichtscheinwerfer
R6	Kraftstoffpumpe
R7	Anlassermotor
R8	Kühlerlüfter Tagfahrlicht
R9	Tagfahrlicht
R10	Ladesystem
R11	Motorsteuerung
R12	Elektrische Spiegel

Sicherungskasten-Schema Motorraum

Nummer	[A]	Beschreibung
F1	80	Zusatzheizung (PTC)
F2	60	Getriebe
F3	60	Zusatzheizung (PTC) / Glühkerze
F4	40	Kühlerlüfter, Klimaanlage
F5	60	Beleuchtung, Allgemeines Elektronikmodul (GEM)
F6	60	Zündung
F7	60	Motor, Beleuchtung
F8	60	Beheizbare Windschutzscheibe, ABS, ESP

Relais-Schema Motorraum

Nummer	Beschreibung
R1	Klimaanlage
R2	Kühlerlüfter
R3	Zusatzheizung (PTC)
R4	Zusatzheizung (PTC)

Ford Fiesta (2008-07-21-2009-01-04) – Sicherungskasten-Schema

Baujahr: 2008, 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fiesta (2008-07-21-2009-01-04) ist die Sicherung 18 im Sicherungskasten im Innenraum.

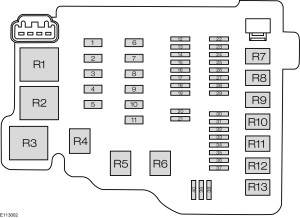

Sicherungskasten im Motorraum

Nr.	Amp [A]	Beschreibung
1	40	ABS-Modul
	30	ABS ESP-Modul
2	60	Lüfter des Kühlsystems auf hoher Geschwindigkeit.
3	40	Lüfter des Kühlsystems
	30	Niedrige Geschwindigkeit des Lüfters des Kühlsystems.
4	30	Heizlüfter
5	60	Stromversorgung des Sicherungskastens im Fahrgastraum (Batterie).
6	30	Karosseriesteuerungsmodul
7	60	Stromversorgung des Sicherungskastens im Fahrgastraum (Zündung).
8	60	Glühkerzen
9	60	Beheizbare Windschutzscheibe
10	–	Nicht verwendet
11	30	Anlasserrelais
12	10	Relais Abblendlicht links
13	10	Relais Abblendlicht rechts
14	10	Relais Fernlicht links
15	10	Relais Fernlicht rechts
16	15	Antriebsstrang-Steuerungsmodul; Kühlerlüfter auf hoher und niedriger Geschwindigkeit.
17	15	Beheizte Lambdasonden (HEGO) (Benzinmotoren).
	20	Leistungsmodul (Dieselmotoren)
18	10	Getriebe FN (Automatik)

19	–	Nicht verwendet
20	–	Nicht verwendet
21	–	Nicht verwendet
22	15	Batteriestromversorgung für die Beleuchtungssteuerung
23	15	Nebelscheinwerfer
24	15	Blinker
25	10	Tagfahrlicht
26	7,5	Elektrischer Schalter für Außenspiegel; Elektrisch anklappbare Spiegel; Elektrische Fensterheber (Fahrertür).
27	7,5	Traktionskontrollsystem-Modul
28	20	ABS-Modul, ESP
29	10	Klimaanlagenkupplung
30	–	Nicht verwendet
31	–	Nicht verwendet
32	20	Hupe; Batteriesparmodus; Schlüsselloses Fahrzeugmodul.
33	20	Beheizbare Windschutzscheibe
34	20	Kraftstoffpumpenrelais; Dieselheizung.
35	–	Nicht verwendet
36	–	Nicht verwendet
37	–	Nicht verwendet
38	–	Nicht verwendet
39	–	Nicht verwendet
40	–	Nicht verwendet

Nr.	Beschreibung
R1	Kühlerlüfter
R2	Glühkerzen (nur DV4 Stufe 4); Beheizbare Windschutzscheibe.
R3	Traktionskontrollsystem-Modul
R4	Hauptsatz
R5	Hauptscheinwerfer
R6	Tagfahrlicht
R7	Motorkühlerlüfter
R8	Anlassermotor
R9	Klimaanlagenkupplung
R10	Nebelscheinwerfer vorne
R11	Kraftstoffpumpe; Kraftstoffheizung.
R12	Rückfahrscheinwerfer
R13	Heizlüfter

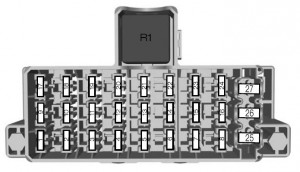

Sicherungskasten im Innenraum – Typ 1

Nr	Amp [A]	Beschreibung
1	7,5	Starten; Regensensor; Beheizbare Windschutzscheibe.
2	10	Bremslichter
3	7,5	Rückfahrscheinwerfer; Rückfahrkamera (VP).
4	7,5	Scheinwerfereinstellung
5	20	Scheibenwischer
6	15	Heckscheibenwischer
7	15	Waschwasserpumpe
8	10	Einparkhilfe (Fahrzeuge mit Einparkhilfe vorne).
9	–	Nicht verwendet
10	7,5	Beheizbare Sitze
11	–	Nicht verwendet
12	10	Airbag-Modul
13	10	Starten; Elektrische Servolenkung; Armaturenbrett; Passives Diebstahlschutzsystem; ABS

14	7,5	Antriebsstrang-Steuerungsmodul; Getriebehebel; Kraftstoffpumpe.
15	7,5	Audiosystem; Armaturenbrett.
16	7,5	Beheizbarer Spiegel
17	15	Zündschlüssel
18	20	Zigarettenanzünder; Stromanschluss vorne.
19	15	Datenanschluss
20	20	Anhänger-Modul
21	15	Audiosystem; Navigation; Bluetooth.
22	7,5	Armaturenbrett
23	7,5	Multifunktionsdisplay; Uhr; Interner Scanner; Belüftete Heizung; Klimaanlagen-Bedienfeld.
24	–	Nicht verwendet
25	30	Elektrische Fensterheber (vorne).
26	30	Beheizbare Windschutzscheibe, linke Seite.
27	30	Beheizbare Windschutzscheibe, rechte Seite.

Relais	Beschreibung
R1	Starten

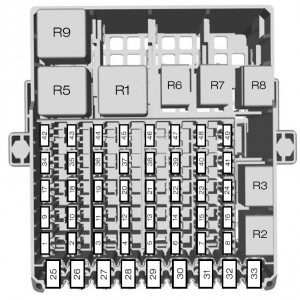

Sicherungskasten im Innenraum – Typ 2

Nr.	Amp [A]	Beschreibung
1	7,5	Starten; Regensensor; Beheizbare Windschutzscheibe.
2	10	Bremslichter
3	7,5	Rückfahrscheinwerfer
4	7,5	Scheinwerfereinstellung
5	20	Scheibenwischer
6	15	Heckscheibenwischer
7	15	Waschwasserpumpe
8	10	Einparkhilfe (Fahrzeuge mit Einparkhilfe vorne).
9	–	Nicht verwendet
10	7,5	Beheizbare Sitze
11	–	Nicht verwendet
12	10	Airbag-Modul
13	10	Starten; Elektrische Servolenkung; Armaturenbrett; Passives Diebstahlschutzsystem; ABS.
14	7,5	Antriebsstrang-Steuerungsmodul; Getriebehebel; Kraftstoffpumpe.
15	7,5	Audiosystem; Armaturenbrett.
16	7,5	Beheizbarer Außenspiegel
17	15	Zündschlüssel
18	20	Zigarettenanzünder; Vorderer Stromanschluss.
19	15	Datenanschluss
20	20	Anhänger-Modul
21	15	Audiosystem; Navigation; Bluetooth.
22	7,5	Armaturenbrett
23	7,5	Multifunktionsdisplay; Uhr; Interner Scanner; Heizungsbedienfeld; Lüftung und Klimaanlage.
24	–	Nicht verwendet

25	30	Elektrische Fensterheber (vorne)
26	30	Beheizbare Windschutzscheibe, linke Seite
27	30	Beheizbare Windschutzscheibe, rechte Seite
28	30	Spannungsqualitätsmodul
29	–	Nicht verwendet
30	20	Zigarettenanzünder; Vorderer Stromanschluss.
31	30	Elektrische Fensterheber (hinten)
32	–	Nicht verwendet
33	–	Nicht verwendet
34	20	Schlüsselloser Zugang
35	20	Schlüsselloser Zugang
36	–	Nicht verwendet
37	–	Nicht verwendet
38	–	Nicht verwendet
39	–	Nicht verwendet
40	–	Nicht verwendet
41	–	Nicht verwendet
42	–	Nicht verwendet
43	–	Nicht verwendet
44	–	Nicht verwendet
45	–	Nicht verwendet
46	–	Nicht verwendet
47	–	Nicht verwendet
48	–	Nicht verwendet
49	–	Nicht verwendet

Nr	Beschreibung
R1	Starten
R2	Spiegel mit elektrischem Klappmechanismus 1
R3	Spiegel mit elektrischem Klappmechanismus 2
R4	Nicht verwendet
R5	Nicht verwendet
R6	Schlüsselloser Zugang (optional).
R7	Schlüsselloser Zugang (Starten).
R8	Nicht verwendet
R9	Nicht verwendet
R10	Nicht verwendet
R11	Nicht verwendet
R12	Nicht verwendet

Ford Fiesta (2012-2016) – Sicherungsschema

Baujahr: 2012, 2013, 2014, 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fiesta (2012-2016) ist die Sicherung 30 im Sicherungskasten im Innenraum.

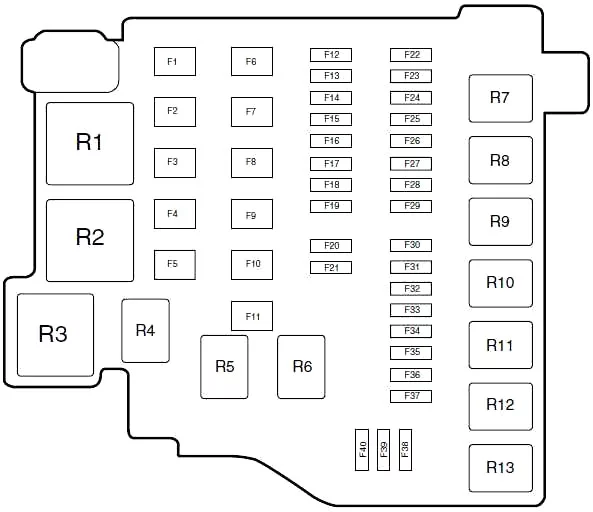

Sicherungskasten im Motorraum

Nummer	Amp [A]	Beschreibung
1	40	Antiblockiersystem-Modul
	30	Antiblockiersystem Elektronisches Stabilitätsprogramm-Modul.
2	60	Lüfter des Kühlsystems mit hoher Geschwindigkeit.
3	40	Lüfter des Kühlsystems
	30	Lüfter des Kühlsystems mit niedriger Geschwindigkeit.
4	30	Heizlüfter
5	60	Stromversorgung des Sicherungskastens im Innenraum (Batterie)
6	30	Karosseriesteuerungsmodul
7	60	Stromversorgung des Sicherungskastens im Innenraum (Zündung)
8	50	Automatikgetriebe
9	60	Beheizbare Frontscheibe
10	–	Nicht verwendet
11	30	Anlasserrelais
12	10	Relais Abblendlicht links
13	10	Relais Abblendlicht rechts
14	10	Wasserpumpe
15	10	Zündspulen
16	15	Antriebsstrang-Steuerungsmodul; Kühlerlüfter hoch und niedrig.
17	15	Beheizte Lambdasonden (Benzinmotoren)/
	20	Leistungsmodul (Dieselmotoren).
18	–	Nicht verwendet

19	7,5	Klimakompressor
20	–	Nicht verwendet
21	7,5	Kühlerlüfter (1,6 l Duratorq-TDCi)
22	–	Nicht verwendet
23	15	Nebelscheinwerfer vorne
24	15	Blinker
25	15	Außenbeleuchtung, linke Seite
26	15	Außenbeleuchtung, rechte Seite
27	7,5	Getriebesteuerungsmodul
28	20	Antiblockiersystem; Elektronisches Stabilitätsmodul.
29	10	Klimaanlagenkupplung
30	–	Nicht verwendet
31	–	Nicht verwendet
32	20	Hupe; Batteriesparmodus; Schlüsselloses Fahrzeugmodul.
33	20	Beheizbare Heckscheibe
34	20	Kraftstoffpumpenrelais; Dieselheizung.
35	15	Alarmsystem der Kategorie eins
36	7,5	Steuerung des Automatikgetriebes
37	25	Vordertürmodul – linke Seite
38	25	Vordertürmodul – rechte Seite
39	25	Hintertürmodul, linke Seite
40	25	Hintertürmodul, rechte Seite

Relais	Beschreibung
R1	Lüfter des Kühlsystems
R2	Beheizbare Windschutzscheibe
R3	Leistungssteuerungsmodul
R4	Hauptscheinwerfer
R5	Nicht verwendet
R6	Nicht verwendet
R7	Motorkühlerlüfter
R8	Anlassermotor
R9	Klimaanlagenkupplung
R10	Nebelscheinwerfer vorne
R11	Kraftstoffpumpe, Dieselheizung
R12	Rückfahrscheinwerfer
R13	Heizlüfter

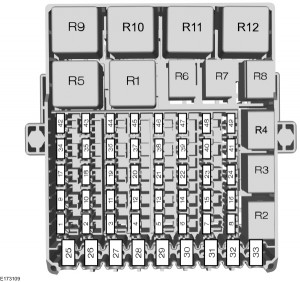

Sicherungsschema im Innenraum

Nr.	Amp [A]	Beschreibung
1	7,5	Starten; Scheibenwischer; Beheizte Windschutzscheibe; Deckenleuchte; Spiegel.
2	10	Bremslichter
3	7,5	Rückfahrlicht
4	7,5	Scheinwerfereinstellung
5	20	Scheibenwischer
6	15	Heckscheibenwischer
7	15	Waschwasserpumpe
8	–	Nicht verwendet
9	15	Beheizter Beifahrersitz
10	15	Beheizter Fahrersitz
11	–	Nicht verwendet
12	10	Airbag-Modul
13	10	Starten; Elektrische Servolenkung; Armaturenbrett; Passives Rückhaltesystem; Antiblockiersystem.
14	7,5	Antriebsstrang-Steuergerät; Getriebehebel; Kraftstoffpumpe.
15	7,5	Audiosystem; Armaturenbrett.
16	–	Nicht verwendet
17	–	Nicht verwendet
18	–	Nicht verwendet
19	15	Datenanschluss
20	20	Anhänger-Modul
21	15	Audiosystem
22	7,5	Armaturenbrett
23	7,5	Multifunktionsdisplay; Uhr; Interner Scanner; Heizungsgebläse; Klimaanlagen-Bedienfeld.
24	10	SYNC; Bluetooth.

25	–	Nicht verwendet
26	30	Beheizte Windschutzscheibe – linke Seite
27	30	Beheizte Windschutzscheibe – rechte Seite
28	30	Hochwertige Stromversorgung (Fahrzeuge mit Start-Stopp-System).
29	20	Hinterer Stromanschluss
30	20	Zigarettenanzünder
31	–	Nicht verwendet
32	–	Nicht verwendet
33	–	Nicht verwendet
34	20	Schlüsselloser Zugang
35	20	Schlüsselloser Zugang
36	15	Zündschlüssel
37	–	Nicht verwendet
38	–	Nicht verwendet
39	–	Nicht verwendet
40	–	Nicht verwendet
41	–	Nicht verwendet
42	7,5	Rückfahrkamera
43	10	Aktiver Stadtstopp
44	7,5	Anzeige für Beifahrerairbag-Deaktivierung.
45	–	Nicht verwendet
46	–	Nicht verwendet
47	–	Nicht verwendet
48	–	Nicht verwendet
49	–	Nicht verwendet

Relais	Beschreibung
R1	Starten
R2	Zigarettenanzünder
R3	Nicht verwendet
R4	Aktive Stadt
R5	Nicht verwendet
R6	Schlüsselloser Zugang (optionale Ausstattung).
R7	Schlüsselloser Zugang (Starten).
R8	Zusätzliche hintere Stromanschlüsse
R9	Nicht verwendet
R10	Nicht verwendet
R11	Nicht verwendet
R12	Nicht verwendet

Ford Fiesta – Sicherungskasten-Schema

Baujahr: 2022.

Fahrzeuge gebaut ab 22.11.2021

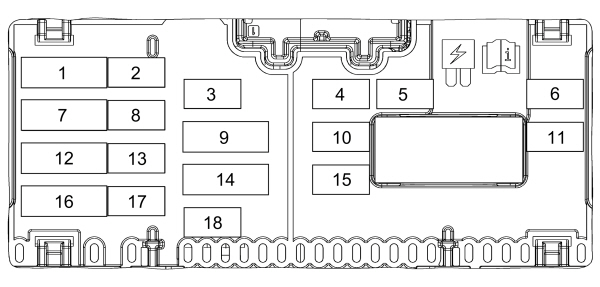

Sicherungskasten des Karosseriesystem-Steuergeräts

Der Sicherungskasten befindet sich unter dem Beifahrerbereich.

Nummer	Ampere [A]	Beschreibung
1	5 A	Steuergerät für das Zusatzsicherheitssystem.
		Interner Temperatur- und Feuchtigkeitssensor.
2	10 A	Steuergerät für das aktive Parkassistenzsystem.
3	10 A	Zündschalter; Zündschaltertaste; Steuergerät für das Telematiksystem.
4	20 A	Verriegeln; Entriegeln.
5	10 A	Schiebedach.
6	30 A	Rechter Spiegelschalter; Elektrische Fensterheber vorne rechts.
7	5 A	Kontrollleuchte für Beifahrerairbag-Deaktivierung; Innenspiegel mit automatischer Abblendfunktion; Kabelloses Ladegerät.
8	–	Nicht verwendet.
9	5 A	Zentrales Alarmsteuergerät.
10	15 A	Kindersicherung für Türen; Tankdeckel.
11	30 A	Linker Spiegelschalter; Elektrische Fensterheber vorne links.
12	15 A	Beheiztes Lenkrad; Scheinwerfer-Steuergerät.
13	15 A	Sprachsteuerung; CD-Player.
14	7,5 A	Batteriebetriebene Alarmsirene.
15	10 A	Alarmsystem-Sirene.
16	7,5 A	Lenkradmodul; Armaturenbrett; Diagnoseanschluss; Klimaanlage.
17	20 A	Audiosystem.
18	–	Nicht verwendet.

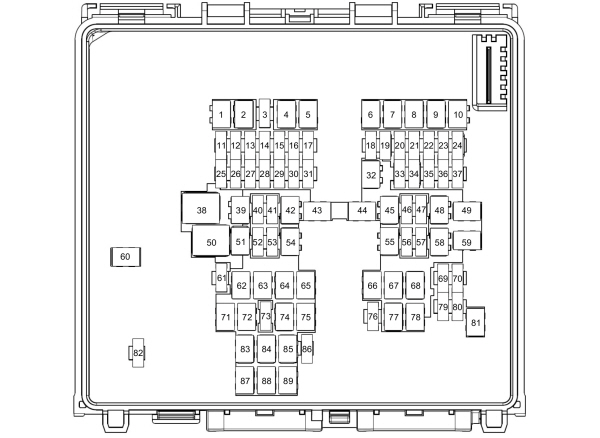

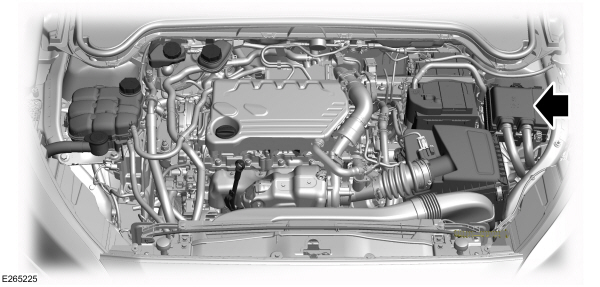

Sicherungsplan unter der Motorhaube

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	–	Nicht verwendet.
2	60 A	Ansaugluftvorwärmer.
3	10 A	Beheizte Scheibenwaschdüsen.
4	40 A	Heizelement Windschutzscheibe links.
5	–	Nicht verwendet.
6	30 A	Anlassermotor.
7	40 A	Ansaugluftvorwärmer.
8	–	Nicht verwendet.
9	40 A	Doppelkupplungsgetriebe – Diesel.
	60 A	Glühkerzen-Steuergerät – Diesel.
10	–	Nicht verwendet.
11	20 A	Lenksäulenverriegelung.
12	10 A	Klimaanlagenkupplung.
13	–	Nicht verwendet.
14	–	Nicht verwendet.
15	–	Nicht verwendet.
16	5 A	Integrierter Generator mit Anlasser-Riemenscheibe — MHEV.
17	5 A	Antriebsstrang-Steuergerät.
18	10 A	Integriertes beheiztes Lenkrad.
19	5 A	Elektronisches Lenkassistenzsystem.
20	7,5 A	Getriebesteuergerät.
21	–	Nicht verwendet.
22	–	Nicht verwendet.
23	–	Nicht verwendet.
24	–	Nicht verwendet.
25	10 A	Kühlmittelpumpe; Ablassventil; Wasserpumpe.
26	15 A	Ablassventil für Kraftstoffdämpfe; Nockenwellenpositionssensor; Kraftstoffeinspritzdruck-Steuersensor; Magnetventil für variable Turbinengeometrie des Turboladers; Bypassventil des Abgasrückführungskühlers; Magnetventil für Überdruckventil; Beheizte Lambdasonde.
27	20 A	Antriebsstrang-Steuergerät.
28	15 A	Aktive Kühlergrillöffnung; Ölpumpe; Klimaanlagenkompressor; Magnetventil für Überdruckventil; Sensor für Wasser im Kraftstoff.
29	15 A	Zündspule; Entstörkondensator.
30	10 A	Überdruckventil der Klimaanlage.
31	10 A	Batterie-Energiemanagementmodul — MHEV.
32	30 A	Karosseriesystem-Steuergerät.
33	10 A	Toter-Winkel-Überwachungssystem; Tempomatmodul; Frontkamera des Parkassistenzsystems; Rückfahrkamera des Parkassistenzsystems; Steuergerät für das aktive Parkassistenzsystem.
34	10 A	Getriebefluidpumpe.
35	10 A	Scheinwerfer.
36	5 A	Antiblockiersystem.
37	15 A	Ladeluftkühlerlüfter.
38	40 A	Lüftermotor.
39	–	Nicht verwendet.
40	10 A	Batterie-Energiemanagementmodul — MHEV.
41	20 A	Beheizte Sitze.
42	–	Nicht verwendet.
43	40 A	Anhängerzugmodul.

Nummer	Ampere [A]	Beschreibung
44	40 A	Heizelement Windschutzscheibe rechts.
45	30 A	Linkes Heckklappenmodul.
46	5 A	Scheinwerferpositionseinstellung.
47	15 A	Audioverstärker.
48	20 A	Schiebedach.
49	60 A	Pumpe des Antiblockiersystems.
50	60 A	Hochgeschwindigkeits-Kühlgebläse.
51	20 A	Getriebeölpumpe.
52	10 A	Diagnoseanschluss.
53	–	Nicht verwendet.
54	30 A	Rechtes Heckklappenmodul.
55	30 A	Ventil des Antiblockiersystems.
56	5 A	Bremslichtschalter.
57	15 A	Audioverstärker.
58	–	Nicht verwendet.
59	40 A	Karosseriesystem-Steuergerät.
60	–	Nicht verwendet.
61	5 A	Lordosenstütze.
62	–	Nicht verwendet.
63	–	Nicht verwendet.
64	–	Nicht verwendet.
65	–	Nicht verwendet.
66	–	Nicht verwendet.
67	–	Nicht verwendet.
68	20 A	Kraftstoffpumpe.
69	20 A	Kraftstoffheizung – Diesel.
70	15 A	Kraftstoffeinspritzdüsen.
71	–	Nicht verwendet.
72	–	Nicht verwendet.
73	5 A	Regensensor.
74	30 A	Scheibenwischermotor.
75	–	Nicht verwendet.
76	–	Nicht verwendet.
77	25 A	Beheizte Heckscheibe.
78	–	Nicht verwendet.
79	20 A	Hupe.
80	–	Nicht verwendet.
81	25 A	Kraftstoffheizung – Diesel.
82	15 A	Heckscheibenwischerpumpe.
83	20 A	Zigarettenanzünder; Zusätzliche vordere Steckdosen.
84	–	Nicht verwendet.
85	40 A	Kühlgebläse mit niedriger Geschwindigkeit.
86	20 A	Heckscheibenwischer.
87	–	Nicht verwendet.
88	–	Nicht verwendet.
89	–	Nicht verwendet.

Über Ford Fiesta (1983-2022)

Der Ford Fiesta ist ein Kompaktwagen, der von 1983 bis 2022 produziert wurde. Dieses Modell wurde aufgrund seiner Zuverlässigkeit, Wirtschaftlichkeit und Praktikabilität beliebt. Im Laufe seiner langen Geschichte durchlief er mehrere Generationen und Modernisierungen und bot verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren. Der Ford Fiesta war bekannt für sein agiles Fahrverhalten und seine kompakten Abmessungen, was ihn ideal für den Stadtverkehr machte. Darüber hinaus bot sein Innenraum Komfort und moderne Technologien, die den Komfort und die Sicherheit der Passagiere erhöhten.

Sicherungsplan Ford Fiesta

Diese Seite zeigt den Sicherungsplan für das Modell Ford Fiesta, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion seiner elektrischen Komponenten.
