Ford Focus C307 (2007-2015) – Sicherungskasten
Ford Focus C307 (2007-2015) – Sicherungsplan
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Focus C307 (2007-2015) ist die Sicherung 109 im Sicherungskasten in der Kabine.

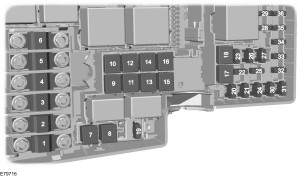

Sicherungskasten im Motorraum
| Nr | Amp [A] | Beschreibung |
| 1 | 40 | Lüfterkühlung |
| 2 | 80 | Servolenkung |
| 3 | 60 | Stromversorgung Sicherungskasten
Beifahrer 1. |
| 4 | 60 | Stromversorgung Sicherungskasten
Beifahrer 2. |
| 5 | 80 | Zusatzheizung |
| 6 | 60 | Glühkerze (nur Diesel) |
| 7 | 30 | ABS, Stabilitätskontrollpumpe |
| 8 | 20 | ABS, Stabilitätskontrollventile |
| 9 | 20 | Antriebsstrang-Steuermodul
(PCM) |
| 10 | 30 | Klimaanlagenlüfter |
| 11 | 20 | Zündschlüssel |
| 12 | 40 | Zündrelais 15l |
| 13 | 20 | Anlasserspule |
| 14 | 40 | Beheizte Windschutzscheibe, rechte Seite |
| 15 | 30 | Kühlerlüfterrelais
(Sigma – nur ohne Klimaanlage). |
| 16 | 40 | Beheizte Windschutzscheibe, linke Seite |
| 17 | 30 | Glasdachpaneel |
| 18 | 30 | Leistungsinverter |
| 19 | 10 | ABS-Modul |
| 20 | 15 | Hupe |
| 21 | 20 | Zusatzheizung |
| 22 | 10 | Servolenkungsmodul |
| 23 | 30 | Scheinwerferwischer |
| 24 | 15 | Zusatzheizung
(nur Diesel) |
| 25 | 10 | Zündung, Relais |
| 26 | 15 | Automatikgetriebe |
| 10 | Kontinuierliche PCM-Stromversorgung
(nur Focus ST und Focus RS). |
|
| 27 | 10 | Klimaanlagenkupplung |
| 28 | 10 | Glühkerzenüberwachung
(nur Diesel) |
| 29 | 10 | Klimaanlage Bi-Zone |
| 30 | 3 | PCM, Automatikgetriebe |
| 31 | 10 | Intelligente Batterieladesensor |
| 32 | 10 | Automatikgetriebe |
| 10 | Stromversorgung Kraftstoffeinspritzdüsen
(nur Focus ST und Focus RS) |
|
| 33 | 10 | Beheizte Lambdasonden
(nur Benzin) |
| 10 | Ladeluftkühler-Bypassventil
(nur Diesel) |
|
| 20 | Beheizte Lambdasonde
(nur Focus ST und Focus RS) |
|
| 34 | 10 | Einspritzdüsen, Zündtransformatoren |
| 35 | 10 | PCM, Ventile, Solenoide |
| 36 | 10 | PCM |

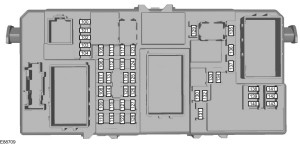

Sicherungskasten in der Kabine
| Nummer | Amp [A] | Beschreibung |
| 100 | 10 | Zündstromversorgung elektronischer Module |
| 101 | 20 | Elektrisches Modul zur Steuerung des Schiebedachs;
Elektrischer Fahrersitz; Dachsteuermodul (nur Cabriolet). |
| 102 | 10 | Heizungssteuerung;
Lenksäule; Partikelfilter; Fernbedienungsempfänger. |
| 103 | 10 | Batteriestromversorgung für Lichtsteuerung |
| 104 | 10 | Batteriesparmodus;
Innenbeleuchtung, |
| 105 | 25 | Beheizte Windschutzscheibe |
| 106 | 20 | Schlüsselloses Zugangssystem |
| 107 | 10 | Batteriestromversorgung Armaturenbrett;
On-Board-Systemdiagnose. |
| 108 | 7,5 | Zubehör für das Panel
(Audio- und Navigationseinheit) |
| 109 | 20 | Zigarettenanzünder;
Zusätzliche Steckdose hinten. |
| 110 | 10 | Zündstromversorgung Tagfahrlicht am Lichtschalter |
| 111 | 15 | Kraftstoffpumpe (nur Benzinmotor) |
| 112 | 15 | Batteriestromversorgung für Audiomodule |
| 113 | 10 | Tagfahrlicht
(Positionsbeleuchtung). |
| 114 | 10 | Zündstromversorgung Armaturenbrett;
Motorwegfahrsperre. |
| 115 | 7,5 | Zündstromversorgung Lichtsteuerung |
| 116 | 20 | Nebelscheinwerfer |
| 117 | 7,5 | Kennzeichenbeleuchtung |
| 118 | 20 | Türmodul, hinten links |
| 1119 | 15 | Zusätzliche Steckdose im Kofferraum |
| 25 | Zusätzliche Steckdose im Kofferraum
(Fahrzeuge mit Anhängermodul) |
|
| 120 | 20 | Türmodul, hinten rechts |
| 121 | 20 | Beheizte Vordersitze |
| 122 | 10 | Airbag-Modul |
| 123 | 7,5 | Beheizte Außenspiegel |
| 124 | 7,5 | Positionslichter,
Seitenlichter, Rücklichter (auf der linken Seite) |
| 125 | 7,5 | Positionslichter,
Seitenlichter, Rücklichter (rechte Seite) |
| 126 | 20 | Keyless-System |
| 127 | 25 | Elektrische Fensterheber |
| 128 | – | Nicht verwendet |
| 129 | 20 | Schalter |
| 130 | – | Nicht verwendet |
| 131 | 15 | Heckscheibenwischer |
| 132 | 15 | Bremslichter |
| 133 | 25 | Zentralverriegelungsrelais;
Beifahrertürmodul. |
| 134 | 20 | Zentralverriegelung, Fahrertürmodul |
| 135 | 20 | Tagfahrlicht |
| 136 | 15 | Waschpumpe;
Beheizte Waschdüsen. |
| 137 | 10 | Batteriesignalgeber |
| 138 | 10 | Antriebsstrang-Steuermodul;
Gaspedal; Automatikgetriebe. |
| 139 | 10 | Fernlicht rechte Seite |
| 140 | 10 | Fernlicht, linke Seite |
| 141 | 10 | Rückfahrscheinwerfer, elektrische Spiegel |
| 142 | 15 | Parklichter, rechte Seite |
| 143 | 15 | Parklichter, linke Seite |
Über Ford Focus C307 (2007-2015)
Der Ford Focus C307, hergestellt zwischen 2007 und 2015, ist ein beliebtes Kompaktfahrzeug, das sich durch seine Zuverlässigkeit und Vielseitigkeit auszeichnet. Dieses Modell bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die sich in Leistung und Kraftstoffverbrauch unterscheiden. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Der Ford Focus C307 ist auch für seine Fahreigenschaften bekannt, die Stabilität und Komfort auf der Straße gewährleisten.
Sicherungskastenplan Ford Focus C307
Diese Seite zeigt den Sicherungskastenplan für den Ford Focus C307, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Innenraum unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seinen Inhalt zu haben.
