Ford C-MAX Hybrid/Energi (2013-2016) – Sicherungskasten

Ford C-MAX Hybrid/Energi (2013) – Sicherungsplan

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford C-MAX Hybrid/Energi (2014-2016) ist die Sicherung 61 im Sicherungskasten in der Kabine.

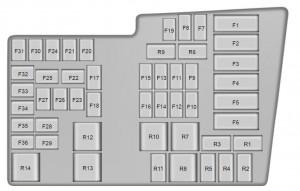

Stromverteilerkasten

Der Stromverteilerkasten befindet sich im Motorraum. Er enthält Hochstromsicherungen, die die wichtigsten elektrischen Systeme des Fahrzeugs vor Überlastung schützen.

Sicherungen

Nr.	Ampere [A]	Beschreibung
F1	50A Midi	Kühlgebläsemodul
F2	50A Midi	Elektrische Wasserpumpe
F3	50A Midi	Stromversorgung Karosseriesteuerungsmodul 1
F4	50A Midi	Stromversorgung Karosseriesteuerungsmodul 2
F5	–	Nicht verwendet
F6	–	Nicht verwendet
F7	40 **	Pumpe des Antiblockiersystems
F8	30 **	Ventil des Antiblockiersystems
F9	40 **	Vakuumpumpe
F10	40 **	Heizgebläsemotor
F11	30 **	Motorsteuerung
F12	–	Nicht verwendet
F13	25 **	Relais des Antriebsstrang-Steuerungsmoduls
F14	20 **	Heckscheibenwischer
F15	–	Nicht verwendet
F 16	20 **	Stromversorgung Karosseriesteuerungsmodul 15
F17	20 **	Getriebeölpumpe (C-MAX Energi)
F18	20 **	Frontscheibenwischermotor

F19	5 *	Antiblockiersystem; Elektronisches Stabilitätsprogramm-Modul.
F20	15 *	Hupe
F21	5 *	Bremslichtschalter
F22	5 *	Überwachung der Vakuumpumpe
F23	5 *	Motorsteuerungsmodul 15; Antriebsstrang-Steuerungsmodul 15; Getriebeölpumpe 15.
F24	5 *	Relaisspulen
F25	10 *	Elektronische Kühlung mit Motor
F26	5 *	Elektronisches Lenkassistenzmodul 15
F27	5 *	Luftmassenmesser
F28	15 *	Antriebsstrang-Steuerungsmodul
F29	10 *	Elektronischer Klimakompressor; Heizung mit positivem Temperaturkoeffizienten.
F30	10 *	Motorsteuerungsmodul; Antriebsstrang-Steuerungsmodul.
F31	5 *	Leuchtring der Ladebuchse (C-MAX Energi)
F32	20 *	Fahrzeugleistung 2
F33	15 *	Fahrzeugleistung 4
F34	10 *	Einspritzdüsen
F35	10 *	Fahrzeugleistung 3
F36	20 *	Fahrzeugleistung 1
* Mini-Sicherungen ** Patronensicherungen

Relais

Nummer	Ampere [A]	Beschreibung
R1	–	Nicht verwendet
R2	Micro	Hupe
R3	Micro	Hybrid-Antriebsstrangsteuerung
R4	Micro	Frontscheibenwischer
R5	–	Nicht verwendet
R6	Micro	Front- und Heckscheibenwischer hoch/niedrig
R7	Leistungsrelais	Vakuumpumpe
R8	Leistungsrelais	Zündstromversorgung
R9	–	Nicht verwendet
R10	Mini	Vakuumpumpensensor
R11	–	Nicht verwendet
R12	Leistungsrelais	Kühlgebläse
R13	Mini	Heizgebläse
R14	Mini	Motorsteuerungsrelais
* Mini-Sicherungen ** Patronensicherungen

Über Ford C-MAX Hybrid/Energi (2013-2016)

Der Ford C-MAX Hybrid/Energi der Baujahre 2013 bis 2016 ist ein kompaktes Mehrzweckfahrzeug, das die Effizienz eines Hybridantriebs mit Praktikabilität und Komfort verbindet. Dieses Modell ist mit einem Hybridsystem ausgestattet, das einen 2,0-Liter-Benzinmotor und einen Elektromotor umfasst, was zu einem geringeren Kraftstoffverbrauch und reduzierten Emissionen führt. Die Energi-Variante bietet die Möglichkeit des Aufladens aus einer externen Quelle, wodurch die Reichweite im Elektromodus erhöht wird. Der Innenraum ist geräumig und bietet eine Vielzahl moderner Technologien und Sicherheitsmerkmale, was dieses Modell zu einer idealen Wahl für Familien und umweltbewusste Fahrer macht.

Sicherungsplan Ford C-MAX Hybrid/Energi

Diese Seite zeigt den Sicherungsplan für den Ford C-MAX Hybrid/Energi, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement zur Gewährleistung der Sicherheit und Funktionalität des Fahrzeugs.
