Ford Expedition U222 (2003-2006) – Sicherungskasten

Sicherungs- und Relaisplan – Ford Expedition U222

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2003, 2004, 2005, 2006.



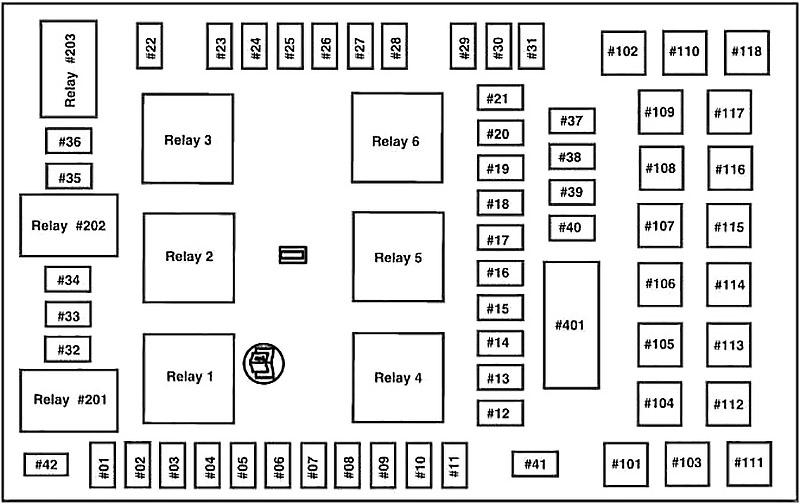

Sicherungsplan für den Innenraum

Der Sicherungskasten befindet sich unter der rechten Seite des Armaturenbretts. Entfernen Sie die Verkleidung, um Zugang zu den Sicherungen zu erhalten.

Über Ford Expedition U222 (2003-2006)

Der Ford Expedition U222, hergestellt zwischen 2003 und 2006, ist ein robustes SUV, das einen geräumigen Innenraum und starke Leistung bietet. Dieses Modell ist bekannt für seine Fähigkeit, verschiedene Gelände zu bewältigen, und bietet eine komfortable Fahrt für große Familien oder Gruppen. Der Ford Expedition U222 war mit verschiedenen Motorisierungen ausgestattet, darunter der beliebte 5,4-Liter-V8-Motor, der ausreichend Leistung für schwere Anhängelasten und den täglichen Fahrbetrieb liefert. Das Fahrzeug wurde mit Fokus auf Sicherheit und Komfort entwickelt, was es ideal für lange Reisen und den täglichen Gebrauch macht.

Sicherungsplan Ford Expedition U222

Diese Seite zeigt den Sicherungsplan für den Ford Expedition U222, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs entscheidend ist. Typische Standorte des Sicherungskastens für dieses Modell sind der Bereich unter dem Armaturenbrett und der Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die geschützten Komponenten, was für die korrekte Wartung unerlässlich ist. Verwenden Sie immer Ersatzsicherungen mit der gleichen Amperezahl, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein wichtiger Bestandteil des Fahrzeugs, daher ist es wichtig, einen Überblick über seinen Inhalt und seine Funktion zu haben.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	7,5	Start/Zubehör – Scheibenwischermotor vorne,
		Instrumententafel,
		Heckscheibenwischermotor
2	20	Blinker/Warnblinkanlage,
		Bremslichtschalter,
		Bremslichter,
		Mittlere obere Bremsleuchte (CHMSL),
		Blinklichter einschalten
3	7,5	Spiegel-Stromschalter,
		Elektrische Spiegel (ohne Speicher),
		Fahrersitzschalter (Speicher),
		Speichermodul (Logikstrom)
4	15	DVD-Player,
		Audio-Steuerung für den Rücksitz,
		CDDJ (Navigationsradio)
5	7,5	Antriebsstrang-Steuermodul (PCM) (KA-Stromversorgung),
		Geschwindigkeitsregelschalter,
		Manueller Klimaanlagen-Modusschalter,
		Bremslichtschalter,
		Getriebesperrmagnet (BSI),
		EATC-Steuerkopf,
		Karosserie-Sicherheitsmodul (BSM) (KA-Stromversorgung),
		Relaisspulen der dritten Sitzreihe,
		SecuriLock-Sicherheitsdiode
6	15	Scheinwerferschalter (Scheinwerfer und Beleuchtungsschalter),
		Positionslichter,
		Kennzeichenbeleuchtung,
		Nebelscheinwerfer-Relaisspule,
		Elektrische Bremssteuerung für Anhänger (Beleuchtung),
		BSM (Autolampe, Positionslichter) Nebelscheinwerferanzeige
7	5	Radio (Startsignal)
8	10	Heckscheibenheizungsschalter,
		Heckscheibenheizungsanzeige (Klimaanlagenkopf),
		Beheizte Spiegel
9	–	Nicht verwendet
10	20	Anhängerbeleuchtungsrelais,
		7-Draht-Anhängerkupplung (Standlichter),
		Anhänger-Positionslichtrelais,
		7- und 4-polige Anhängerkupplungen (Standlichter)
11	10	Klimakompressor-Einschaltrelais,
		Klimakompressor-Einschaltmagnet,
		4×4 Integrierte Radnaben (IWE) Magnet
12	15	Kraftstoffpumpenrelais,
		Kraftstoffpumpenschalter,
		Kraftstoffpumpen-Steuermodul,
		Kraftstoffpumpenmotor
13	10	Manueller Klimaanlagen-Modusschalter,
		Heckscheibenheizungsrelaisspule,
		Klimaanlagen-Kältemittelbehälterschalter,
		Klimaanlagen-Enteisungsschalter,
		Klimaanlagen-Niederdruckschalter,
		DATC-Steuerkopf,
		DATC-Magnetventile,
		DATC-Lüftersteuerung,
		Anhängerbatterie-Laderelaisspule
14	10	Tagfahrlicht (DRL) Einschaltrelaisspule,
		Rückfahrlichter mit digitalem Getriebesensor (DTRS),
		Anhänger-Notlichtrelaisspule,
		Elektrochromatischer Spiegel,
		Manueller Klimaanlagen-Türbetätiger
15	5	AdvanceTrac® mit RSC-Schalter, Anzeigesatz (Run/Start-Kanal)
16	10	BS/AdvanceTrac® mit RSC-Modul (Run/Start-Stromversorgung)
17	15	Nebelscheinwerfer
18	10	Zusätzlicher Klimaanlagen-Temperaturmischklappenbetätiger,
		Vordere zusätzliche Klimaanlagensteuerung,
		Blinker,
		Elektrochromatischer Spiegel,
		Zusätzlicher Modusmotor
19	10	Rückhaltesystem-Steuermodul (RCM)
20	30	BSM (Türschlösser, Fensterentriegelungsrelais),
		Fensterentriegelungsmotor,
		Türschloss-/Fensterklappenmotoren
21	15	Instrumententafel (B+),
		Innenbeleuchtung (Beleuchtung),
		Kabinenbeleuchtung (Außenspiegel)
22	10	Beleuchtung des Schiebedachschalters,
		Radio (verzögerte Zubehörstromversorgung),
		Fensterschalter umschalten,
		Fensteröffnungs-Motoren,
		EHAM-Antennenverstärker (Navigationsradio)
23	10	Rechtes Positionslicht
24	15	Innenbeleuchtung bei Bedarf (vordere Karten-/Kuppelleuchte, zweite Reihe Kuppel-/Kartenleuchte, Handschuhfachleuchte, Laderaumleuchte, Trägerleuchten, Kosmetikspiegelleuchten),
		Batteriesparrelaisspule,
		Batteriesparrelaisstromversorgung,
		Beheizte Kurbelgehäuseentlüftungsklappe (PCV)
25	10	Linkes Positionslicht
26	20	Hupenrelais,
		Hupe
27	5	Kompassmodul
		Rückfahrsensorsystemmodul,
		Getriebesperrmagnet,
		Nummer	Ampere [A]	Beschreibung
33	–	Nicht verwendet
34	15	PCM,
		Kraftstoffeinspritzdüsen,
		Luftmassenmesser (MAF)
35	20	Abblendlichtanzeige in der Instrumententafel,
		Abblendlichtscheinwerfer
36	10	Anhänger-Blinker/Bremslichter rechts
37	20	Stromanschluss im Laderaum
38	25	Heckscheibenwischermotor,
		Waschpumpe (für Heckscheibenreinigung)
39	20	Konsolen-Stromanschlüsse (vorne und hinten an der Konsole),
		Steckdosen im Armaturenbrett (Sitzbank)
40	20	DRL-Relais, DRL-Nebelscheinwerfer,
		DRL-Scheinwerferrelaisspule,
		Lichtschalter (Scheinwerfer),
		Multifunktionsschalter (Lichthupe),
		BSM (Autolamp-Scheinwerferrelais),
		Abblendlichtrelaisspule,
		Sicherung 25 (Abblendlicht links),
		Sicherung 23 (Abblendlicht rechts)
41	20	Zigarettenanzünder,
		OBD II Diagnoseanschluss
42	10	Anhänger-Blinker/Bremslichter links
101	30	Anlasserrelais,
		Anlassermagnet
102	30	Zündschalterstromversorgung
103	30	ABS/AdvanceTrac® mit RSC-Modul (Pumpenmotor)
104	30	Relais für den linken Sitz der dritten Reihe,
		LH-Schalter für den Sitz der dritten Reihe,
		Motor für den linken Sitz der dritten Reihe
105	30	Reserve
106	30	Anhängerbatterie-Laderelais,
		7-poliger Anhängeranschluss (Batterieladung)
107	30	Zusätzliches Klimaanlagenlüfterrelais,
		Zusätzlicher Klimaanlagenlüftermotor
108	30	Beifahrersitzmotor-Schalter
109	30	Fahrersitzmotor-Schalter (ohne Speicher),
		Speichermodul,
		Speicherspiegel,
		Schalter und einstellbarer Pedalmotor
110	30	Reserve
111	50	Luftfederungskompressor,
		Luftfederungskompressorrelais
112	30	ABS/AdvanceTrac® mit RSC-Modul (Ventile)
113	30	Scheibenwischermotor vorne,
		Waschpumpe (für Scheibenwischer)
114	40	Heckscheibenheizungsrelais,
		Heckscheibenheizungsgitter,
		Beheizte Gitter (Sicherung 8)
115	30	Sicherungskasten-Getriebemotor,
		4×4 Relais
116	40	Relais für den vorderen Lüftermotor,
		Vorderer Lüftermotor
117	30	Relais für den rechten Sitz der dritten Reihe,
		Schalter für den rechten Sitz der dritten Reihe,
		Motor für den rechten Sitz der dritten Reihe
118	30	Klimaanlagenmodul für Fahrer und Beifahrer
401	30	Elektrische Fensterheber (Schalter),
		Hauptfensterschalter,
		Fensterhebermotoren,
		Fensterschalter,
		Schiebedachmodul
R01		Anlasserrelais:
		Anlassermagnet
R02		Zusätzliches verzögertes Relais:
		Sicherung 22,
		CB 401,
		Elektrische Fensterheber,
		Beleuchtung einschalten,
		Radio,
		Schiebedach,
		Fenster umschalten,
		Navigationsantennenverstärker
R03		Abblendlichtrelais:
		Sicherung # 35,
		Abblendlichtscheinwerfer,
		Abblendlichtanzeige
R04		Heckscheibenheizungsrelais:
		Sicherung 8 (beheizte Spiegel),
		Heckscheibenheizung,
		Beheizte Außenspiegel,
		Heckscheibenheizungsanzeige (Klimaanlagenregler)
R05		Anhängerbatterie-Laderelais:
		7-Draht-Anhängerkupplung (Batterieladung)
R06		Vorderes Lüfterrelais:
		Vorderer Lüftermotor
R201		Anhänger-Parklichtrelais:
		7-Draht- und 4-Draht-Anhängerkupplungen (Positionslichter)
R202		Nebelscheinwerferrelais:
		Vordere Nebelscheinwerfer
R203		PCM-Relais:
		Sicherung 32,
