Ford Expedition UN93 (1997-2002) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Expedition UN93
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1997, 1998, 1999, 2000, 2001, 2002.

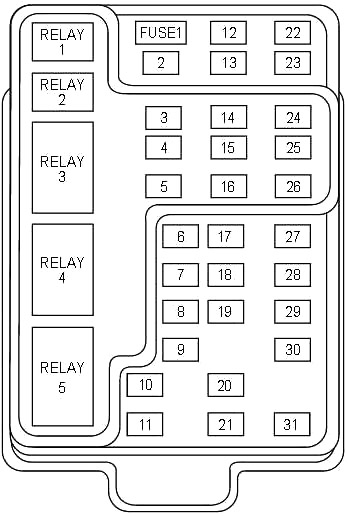

Sicherungsplan des Innenraums
Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals. Ziehen Sie die Abdeckung des Panels nach außen, um an die Sicherungen zu gelangen. Verwenden Sie das Sicherungsentnahmewerkzeug, das sich an der Abdeckung des Sicherungskastens befindet, um eine Sicherung zu entfernen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Audio |
| 2 | 5 | Bordcomputer, |
| Automatische elektronische Temperaturregelung (EATC), | ||
| Motorsteuergerät (PCM), | ||
| Gruppe | ||
| 3 | 20 | Zigarettenanzünder, |
| OBD-II-Scanner-Anschluss | ||
| 4 | 7,5 | Fernzugriffsmodul, |
| Spiegel, | ||
| Speicherfunktionen (Sitze und Pedale) | ||
| 5 | 15 | Geschwindigkeitsregelmodul, |
| Rückfahrlicht, | ||
| EVO-Modul, | ||
| Klimaanlagenmodus-Schalter (Frontlüfterrelais), | ||
| Tagfahrlichtrelais, | ||
| Rückfahrerkennungssystem, | ||
| Automatische Verriegelung, | ||
| E/C-Spiegel | ||
| 6 | 5 | Gruppe, |
| Bordcomputer, | ||
| Kompass | ||
| Bremsgetriebe-Verriegelungsmagnet, | ||
| Luftfederungsmodul, | ||
| GEM-Modul, | ||
| EVO-Drehsensor, | ||
| Beheizter Spiegel, | ||
| Heckscheibenheizung, | ||
| Rückfahrerkennungssystem | ||
| 7 | 5 | A/C-Lüfterrelais (über Sicherung 22) |
| 8 | 5 | Radio, |
| Fernzugriffsmodul, | ||
| GEM-Modul | ||
| 9 | – | Nicht verwendet |
| 10 | – | Nicht verwendet |
| 11 | 30 | Scheibenwischerpumpenrelais vorne, |
| Wischerlauf-/Parkrelais, | ||
| Wischerrelais Hi/LO, | ||
| Scheibenwischermotor, | ||
| Scheibenwischerpumpenrelais hinten | ||
| 12 | 15 | Luftfederungsschalter |
| 13 | 20 | Bremslichtschalter (Glühbirnen), |
| Blinker/Warnblinkanlage, | ||
| Geschwindigkeitsregelmodul | ||
| 14 | 15 | Heckscheibenwischer, |
| Instrumentenbeleuchtung, |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Batteriesparrelais, | ||
| Innenbeleuchtungsrelais, | ||
| Zubehörverzögerungsrelais (elektrische Fensterheber, Schiebedach, Ausstellfenster) | ||
| 15 | 5 | Bremslichtschalter, (Geschwindigkeitsregelung, Bremsgetriebeverriegelung, ABS, PCM-Moduleingänge, Luftfederungsmodul, automatische Verriegelung), |
| GEM-Modul | ||
| 16 | 20 | Scheinwerfer (Fernlicht), |
| Instrumententafel (Fernlichtanzeige) | ||
| 17 | 10 | Beheizte Spiegel |
| Anzeige des beheizten Netzschalters | ||
| 18 | 5 | Instrumentenbeleuchtung (Dimmerversorgung) |
| 19 | – | Nicht verwendet |
| 20 | 5 | Audio, |
| Luftfederungsmodul, | ||
| GEM-Modul, | ||
| Speichermodul | ||
| 21 | 15 | Anlasserrelais, |
| Sicherung 20, | ||
| Getriebereichsschalter | ||
| 22 | 10 | Airbagmodul, |
| Klimaanlagenmodus-Schalter (Lüfterrelais), | ||
| EATC, | ||
| EATC-Lüfterrelais, | ||
| Stromversorgungssicherung 7 | ||
| 23 | 10 | Zusätzliche Klimaanlage, |
| Beheizte Sitze, | ||
| Anhängerbatterieladung, | ||
| Blinker/Gefahr, | ||
| 4×4-Kupplungsrelais, | ||
| Hängende Konsole, | ||
| E/C-Spiegel, | ||
| 4-Rad-Antiblockiersystem (4WABS) Modul | ||
| 24 | – | Nicht verwendet |
| 25 | – | Nicht verwendet |
| 26 | 10 | Rechter Abblendscheinwerfer |
| 27 | 5 | Nebelscheinwerferrelais und Nebelscheinwerferanzeige |
| 28 | 10 | Linker Abblendscheinwerfer |
| 29 | 5 | Autolampenmodul, |
| Getriebeüberlastungsschalter | ||
| 30 | 30 | Passiver Diebstahlschutz-Transceiver, Instrumententafel, Zündspulen, Antriebsstrang-Steuermodulrelais |
| 31 | 10 | Integriertes hinteres Bedienfeld (Audio), |
| CD-Player | ||
| Relais 1 | – | Innenbeleuchtungsrelais |
| Relais 2 | – | Batteriesparrelais |
| Relais 3 | – | Heckscheibenheizungsrelais |
| Relais 4 | – | One-Touch-Fensterrelais |
| Relais 5 | – | ACC-Verzögerungsrelais |
Sicherungskasten im Motorraum
Der Sicherungskasten für die Stromverteilung befindet sich im Motorraum. Der Sicherungskasten enthält Hochstromsicherungen, die die wichtigsten elektrischen Systeme des Fahrzeugs vor Überlastung schützen.

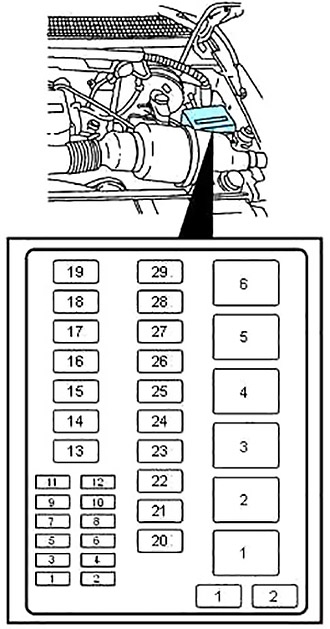

Schema (Version 1)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Warnblinkanlage und Rücklichter für Anhänger |
| 2 | 10 | Airbag-Diagnosemonitor |
| 3 | 30 | Stromversorgungssperre |
| 4 | 15 | Luftfederung |
| 5 | 20 | Hupe |
| 6 | 30 | Sicherungen Nr. 3 und Nr. 5 im Sicherungskasten des Motorraums |
| 7 | 15 | Positionslichter und Rücklichter |
| 8 | 30 | Scheinwerfer |
| 9 | 15 | Nebelscheinwerfer und Tagfahrlicht |
| 10 | 25 | Zusätzlicher Instrumententafel (I/P) Strompunkt |
| 11 | 25 | Zusätzlicher Konsolenstrompunkt |
| 12 | 10 | Heckscheibenwischer |
| 13 | 30 | Zusatzlüfter |
| 14 | 60 | Vierrad-Antiblockiersystem (4WABS) |
| 15 | 50 | Luftfederungskompressor |
| 16 | 40 | Anhängerbatterieladung, Sicherung Nr. 2 im Sicherungskasten des Motorraums, Sicherung Nr. 4 im Sicherungskasten des Motorraums |
| 17 | 30 | Motor und Kupplung des Allradantriebs (4WD) |
| 18 | 30 | Fahrersitzheizung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 20 | Kraftstoffpumpe |
| 20 | 50 | Zündung im stromversorgten Sicherungskasten |
| 21 | 50 | Zündung im stromversorgten Sicherungskasten |
| 22 | 50 | Batteriestromversorgung des Sicherungskastens |
| 23 | 40 | Frontlüfter |
| 24 | 30 | Leistung des Antriebsstrang-Steuergeräts |
| 25 | 30 CB | Fenster |
| 26 | – | unbenutzt |
| 27 | 40 | Beheizte Beleuchtung und Spiegel |
| 28 | 30 | Elektrische Bremse für Anhänger |
| 29 | 30 | Hybridlüfter, Schiebedach, Ausstellfenster |
| 1 | – | unbenutzt |
| 2 | – | PCM-Diode |
| 1 | – | Scheibenwischer vorne hohe/niedrige Geschwindigkeit |
| 2 | – | Scheibenwischer vorne Betrieb/Parken |
| 3 | – | Relais der vorderen Scheibenwischerpumpe |
| 4 | – | Kraftstoffpumpenrelais |
| 5 | – | Hupenrelais |
| 6 | – | PCM-Leistungsrelais |
Schema (Version 2)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Strompunkt |
| 2 | 30 | Antriebsstrang-Steuergerät |
| 3 | 30 | Scheinwerfer/Automatische Lichter |
| 4 | 20 | Konsolen-Powerpoint |
| 5 | 20 | Rückfahrlichter/Anhänger-Parklichter |
| 6 | 15 | Positionslichter/Autolampen, versorgt Kabinensicherung 18 |
| 7 | 20 | Hupe |
| 8 | 30 | Elektrische Türschlösser |
| 9 | 15 | Tagfahrlicht (DRL), Nebelscheinwerfer |
| 10 | 20 | Kraftstoffpumpe |
| 11 | 20 | Lichtmaschinenfeld |
| 12 | 10 | Heckscheibenwischer |
| 13 | 15 | Klimaanlagenkupplung |
| 14 | – | Nicht verwendet |
| 15 | 10 | Fahrlicht |
| 16 | – | Nicht verwendet |
| 17 | 10 | Elektrische Fensterheber |
| 18 | 15 | Antriebsstrang-Steuergerät, Kraftstoffeinspritzdüsen, Kraftstoffpumpe, Luftmassenmesser |
| 19 | 10 | Anhängerbremslichter und Rechtsabbieger |
| 20 | 10 | Anhängerbremslichter und Linksabbieger |
| 21 | – | Nicht verwendet |
| 22 | – | Nicht verwendet |
| 23 | 15 | HEGO-Sensoren, Tankentlüftung, Automatikgetriebe, CMS-Sensor |
| 24 | – | Nicht verwendet |
| 101 | 30 | Anhängerbatterieladung |
| 102 | 50 | Vierrad-Antiblockiersystem-Modul |
| 103 | 50 | Batteriestromversorgung des Anschlussblocks |
| 104 | 30 | Motor und Kupplung des 4×4-Getriebes |
| 105 | 40 | Klimaanlagen-Frontlüfter |
| 106 | – | Nicht verwendet |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 107 | – | Nicht verwendet |
| 108 | 30 | Elektrische Anhängerbremse |
| 109 | 50 | Kompressor der Luftfederung |
| 110 | 30 | Beheizte Sitze |
| 111 | 40 | Batteriestrom des Zündschalters (Startkreis) |
| 112 | 30 | Fahrersitz, verstellbare Pedale, Speichermodul |
| 113 | 40 | Batteriestrom des Zündschalters (Start- und Zubehörkreise) |
| 114 | 30 | Zusatzlüfter für Klimaanlage |
| 115 | – | Nicht verwendet |
| 116 | 40 | Heckscheibenheizung, beheizte Spiegel |
| 117 | – | Nicht verwendet |
| 118 | – | Nicht verwendet |
| 201 | – | Anhänger-Positionslichtrelais |
| 202 | – | Relais für vorderen Scheibenwischer/Parkrelais |
| 203 | – | Anhänger-Rückfahrlichtrelais |
| 204 | – | Klimaanlagenkupplungsrelais |
| 205 | – | Heckscheibenwischer unten |
| 206 | – | Nebelscheinwerferrelais |
| 207 | – | Relais für vordere Scheibenwischerpumpe |
| 208 | – | Relais für hintere Scheibenwischerpumpe |
| 209 | – | Heckscheibenwischer oben |
| 301 | – | Kraftstoffpumpenrelais |
| 302 | – | Anhängerbatterie-Laderelais |
| 303 | – | Scheibenwischerrelais |
| 304 | – | Relais des Antriebsstrang-Steuermoduls |
| 401 | – | Nicht verwendet |
| 501 | – | Diode des Antriebsstrang-Steuermoduls |
| 502 | – | Diode der Klimaanlagenkupplung |
| 503 | – | Nicht verwendet |
| 601 | 30 | Verzögertes Zubehör (Fensterheber, klappbare Fenster, Schiebedach) |
| 602 | – | Nicht verwendet |

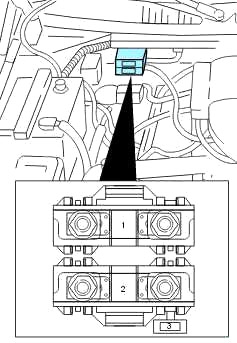

Hauptbatteriesicherungen (Megasicherungen)
Die Hauptbatteriesicherungen befinden sich im Motorraum in der Nähe der Batterie. Ford empfiehlt, Megasicherungen von einem qualifizierten Servicetechniker warten zu lassen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 175 | Megasicherungskasten |
| 2 | 175 | Lichtmaschinen-Megasicherung |
| 3 | 20 | Lichtmaschinenfeld-Minisicherung |

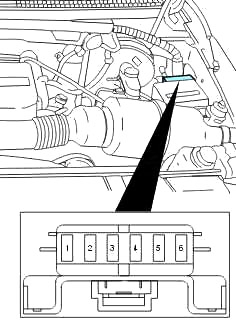

Mini-Sicherungskasten Motor
Die Mini-Sicherungen des Motors befinden sich auf der Fahrerseite im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 5 | Antriebsstrang-Steuermodul (PCM) |
| 2 | 20 | Bremslichter/Anhänger-Rücklichter |
| 3 | 10 | Integriertes hinteres Audio-Bedienfeld (RICP), CD-Wechsler, Radio |
| 4 | 10 | Türbeleuchtung |
| 5 | 20 | Verstärker, Subwoofer-Verstärker |
| 6 | – | Nicht verwendet |
