Ford Focus B4 (C307 post-MCA) (2007-2015) – Sicherungskasten
Ford Focus B4 (C307 post-MCA) (2007-2015) – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Focus B4 (C307 post-MCA) (2007-2015) ist die Sicherung 109 im Sicherungskasten in der Kabine.

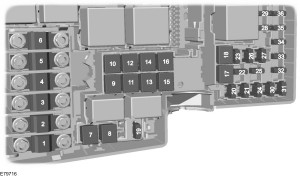

Sicherungskasten im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 40 | Kühlerlüfter |
| 2 | 80 | Servolenkung |
| 3 | 60 | Stromversorgung Sicherungskasten Fahrgastraum 1 |
| 4 | 60 | Stromversorgung Sicherungskasten Fahrgastraum 2 |
| 5 | 80 | Zusatzheizung |
| 6 | 60 | Glühkerze (nur Diesel) |
| 7 | 30 | ABS, Stabilitätskontrollpumpe |
| 8 | 20 | ABS, Stabilitätskontrollventile |
| 9 | 20 | Antriebsstrang-Steuermodul (PCM) |
| 10 | 30 | Klimaanlagenlüfter |
| 11 | 20 | Zündung |
| 12 | 40 | Zündrelais 15l |
| 13 | 20 | Anlassermotor Spule |
| 14 | 40 | Beheizte Windschutzscheibe, rechte Seite |
| 15 | 30 | Kühlerlüfterrelais
(Sigma – nur ohne Klimaanlage) |
| 16 | 40 | Beheizte Windschutzscheibe, linke Seite |
| 17 | 30 | Glasdachpanel |
| 18 | 30 | Leistungsinverter |
| 19 | 10 | ABS-Modul |
| 20 | 15 | Hupe |
| 21 | 20 | Zusatzheizung |
| 22 | 10 | Servolenkungsmodul |
| 23 | 30 | Scheinwerferreinigungsanlage |
| 24 | 15 | Zusatzheizung
(nur Diesel). |
| 25 | 10 | Zündung, Relais |
| 26 | 15 | Automatikgetriebe |
| 10 | Kontinuierliche PCM-Stromversorgung
(nur Focus ST und Focus RS). |
|
| 27 | 10 | Klimaanlagenkupplung |
| 28 | 10 | Glühkerzenüberwachung
(nur Diesel). |
| 29 | 10 | Zweizonen-Klimaanlage |
| 30 | 3 | PCM, Automatikgetriebe |
| 31 | 10 | Intelligente Batterieladesensor |
| 32 | 10 | Automatikgetriebe |
| 10 | Kraftstoffeinspritzdüsen-Stromversorgung
(nur Focus ST und Focus RS). |
|
| 33 | 10 | Beheizte Lambdasonden (nur Benzin) |
| 10 | Ladeluftkühler-Bypassventil
(nur Diesel). |
|
| 20 | Beheizte Lambdasonde
(nur Focus ST und Focus RS). |
|
| 34 | 10 | Einspritzdüsen, Zündtransformatoren |
| 35 | 10 | PCM, Ventile, Magnetventile |
| 36 | 10 | PCM |

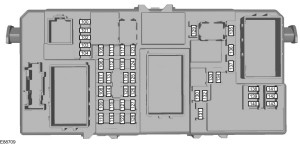

Sicherungskasten in der Kabine
| Nr. | Amp [A] | Beschreibung |
| 100 | 10 | Zündstromversorgung elektronischer Module |
| 101 | 20 | Elektrisches Modul für Schiebedach;
Elektrischer Fahrersitz; Dachsteuermodul (nur Cabriolet). |
| 102 | 10 | Heizungssteuerung;
Lenksäule; Partikelfilterung; Fernbedienungsempfänger. |
| 103 | 10 | Batteriestromversorgung Beleuchtungssteuerung |
| 104 | 10 | Batteriesparmodus, Innenbeleuchtung |
| 105 | 25 | Beheizte Windschutzscheibe |
| 106 | 20 | Schlüsselloses System |
| 107 | 10 | Batteriestromversorgung Armaturenbrett;
On-Board-Diagnose. |
| 108 | 7,5 | Zubehör für System
(Audio- und Navigationseinheit). |
| 109 | 20 | Zigarettenanzünder;
Zusätzliche Steckdose hinten. |
| 110 | 10 | Zündstromversorgung Tagfahrlicht am Lichtschalter. |
| 111 | 15 | Kraftstoffpumpe (nur Benzinmotor) |
| 112 | 15 | Batteriestromversorgung Audiomodule |
| 113 | 10 | Tagfahrlicht (Positionslichter) |
| 114 | 10 | Zündstromversorgung Armaturenbrett;
Motorwegfahrsperre. |
| 115 | 7,5 | Zündstromversorgung Beleuchtungssteuerung |
| 116 | 20 | Nebelscheinwerfer |
| 117 | 7,5 | Kennzeichenbeleuchtung |
| 118 | 20 | Türmodul, hinten links |
| 1119 | 15 | Zusätzliche Steckdose im Kofferraum |
| 25 | Zusätzliche Steckdose im Kofferraum
(Fahrzeuge mit Anhängermodul). |
|
| 120 | 20 | Türmodul, hinten rechts |
| 121 | 20 | Beheizte Vordersitze |
| 122 | 10 | Airbag-Modul |
| 123 | 7,5 | Beheizte Außenspiegel |
| 124 | 7,5 | Positionsbeleuchtung, Seitenlichter,
Rücklichter (linke Seite). |
| 125 | 7,5 | Positionsbeleuchtung, Seitenlichter,
Rücklichter (rechte Seite). |
| 126 | 20 | Schlüsselloses System |
| 127 | 25 | Elektrische Fensterheber |
| 128 | – | Nicht verwendet |
| 129 | 20 | Scheibenwischer |
| 130 | – | Nicht verwendet |
| 131 | 15 | Heckscheibenwischer |
| 132 | 15 | Bremslichter |
| 133 | 25 | Zentralverriegelungsrelais;
Beifahrertürmodul. |
| 134 | 20 | Zentralverriegelung, Fahrertürmodul |
| 135 | 20 | Tagfahrlicht |
| 136 | 15 | Waschpumpe;
Beheizte Waschdüsen. |
| 137 | 10 | Batteriesignalsystem |
| 138 | 10 | Antriebsstrang-Steuermodul;
Gaspedal; Automatikgetriebe. |
| 139 | 10 | Fernlicht rechte Seite |
| 140 | 10 | Fernlicht, linke Seite |
| 141 | 10 | Rückfahrscheinwerfer, elektrische Spiegel |
| 142 | 15 | Abblendlicht, rechte Seite |
| 143 | 15 | Abblendlicht, linke Seite |
Über Ford Focus B4 (C307 post-MCA) (2007-2015)
Der Ford Focus B4 (C307 post-MCA) ist ein beliebtes Kompaktwagenmodell, das von 2007 bis 2015 hergestellt wurde. Dieses Modell ist bekannt für seine Zuverlässigkeit, sein modernes Design und seine hervorragenden Fahreigenschaften. Der Ford Focus B4 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und verfügt über eine Vielzahl moderner Technologien und Sicherheitsmerkmale, die den Fahrkomfort erhöhen.
Sicherungskastenbelegung Ford Focus B4 (C307 post-MCA)
Diese Seite zeigt die Sicherungskastenbelegung für den Ford Focus B4 (C307 post-MCA). Bei diesem Modell befinden sich die Sicherungskästen typischerweise unter der Motorhaube und im Fahrgastraum, meist in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration und korrekte Verwendung zu kennen.
