Ford Aerostar (1992-1997) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Aerostar
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1992, 1993, 1994, 1995, 1996, 1997.

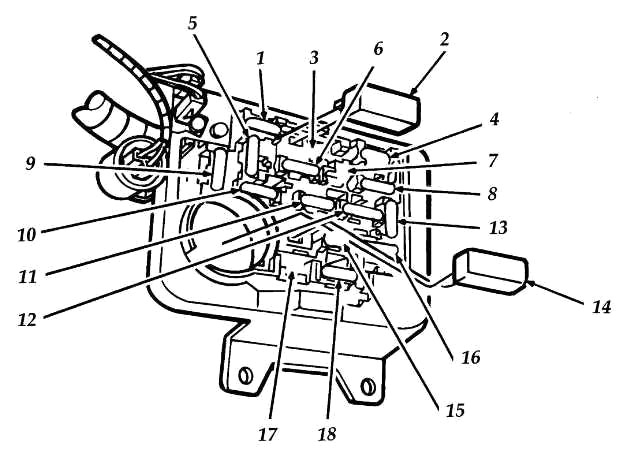

Sicherungsplan für den Innenraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | • Bremspedalverriegelung |
| • Warnblinkanlage | ||
| • Kontrollleuchten (Blinker) | ||
| • Geschwindigkeitsregelung | ||
| • Bremslichter | ||
| 2 | 20 | • Scheibenwischer/Waschanlage vorne |
| 3 | – | Nicht verwendet |
| 4 | 15 | • Tagfahrlicht (DRL) |
| • Scheinwerfer an akustisches Warnsignal | ||
| • Armaturenbrettbeleuchtung | ||
| • Kennzeichenbeleuchtung | ||
| • Positionslichter | ||
| • Hintere Antiblockierbremsen | ||
| • Seitenmarkierungsleuchten | ||
| • Motorraumbeleuchtung | ||
| 5 | 15 | • Airbag-Modul |
| • Rückfahrlichter | ||
| • Bremsverriegelung | ||
| • Tagfahrlicht-Modul (DRL) | ||
| • Heckscheibenheizungsschalter | ||
| • Blinker | ||
| • Blinker-Kontrollleuchte | ||
| 6 | 20 | • Klimaanlagenkupplung |
| • Türöffnungsrelais | ||
| • Beleuchtete Uhr | ||
| • Geschwindigkeitsregelungsverstärker | ||
| 7 | 20 | • Modul des hinteren Antiblockiersystems (RABS) |
| 8 | 15 | • Laderaumbeleuchtung |
| • Deckenleuchte |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| • Kuppelbeleuchtung | ||
| • Handschuhfachbeleuchtung | ||
| • Beleuchteter Einstieg | ||
| • Zusätzliche Armaturenbrettbeleuchtung | ||
| • Elektrische Spiegel | ||
| • Programmierbares Tachometer-/Kilometerzählermodul (PSOM) | ||
| • Radios | ||
| • Leseleuchten | ||
| • Trittstufenbeleuchtung | ||
| • Begrüßungslichter mit Display | ||
| 9 | 30 | • Klimaanlagen-Hilfsrelais |
| • Gebläsemotor | ||
| • Vordere Klimaanlage | ||
| 10 | 15 | • Airbag-Modul |
| 11 | 15 | • Hochwertiger Audioverstärker |
| • Radios | ||
| 12 | 30 | • Lichthupe |
| • Fernlichtblinker | ||
| • Hupe | ||
| • Lendenwirbelstütze | ||
| 13 | 5 | • Beleuchtung des Armaturenbretts und der Bedienelemente |
| 14 | 20 | • Elektrische Fenstermotoren |
| 15 | 15 | • Allradantrieb (AWD) und Anzeige |
| 16 | 20 | • Zigarettenanzünder vorne |
| • Zigarettenanzünder hinten | ||
| 17 | 10 | • Programmierbares Tachometer-/Kilometerzählermodul (PSOM) |
| 18 | 15 | • Kontrollleuchten |
| • Anzeigen des Armaturenbretts | ||
| • Relais für niedrigen Ölstand | ||
| • Getriebesteuerschalter | ||
| • Warnsignal |
Weitere Sicherungen
| Beschreibung | Ampere [A] | Position | Farbe |
|---|---|---|---|
| Zusatzheizung oder Klimaanlage | 18 GA | Anlasserrelais | braun |
| Lichtmaschine | 12 GA | Anlasserrelais | grau |
| Anhänger, Wohnwagen | 20 GA | Anlasserrelais | blau |
| Beleuchtung beheizt/Stromblöcke | 18 GA | Anlasserrelais | braun |
| Stromversorgung Scheinwerferschalter | 16 GA | Anlasserrelais | schwarz |
| Scheinwerfer und Blinker | 22 Ampere Okr. Brkr. | Integriert mit Scheinwerferschalter | |
| Stromversorgung Zündschalter | 16 GA | Anlasserrelais | schwarz |
| Getriebesteuerungsmodul | 20 GA | Anlasserrelais | blau |
| PCM KAM | 20 GA | Anlasserrelais | blau |
Über den Ford Aerostar (1992-1997)
Der Ford Aerostar, hergestellt zwischen 1992 und 1997, ist ein kompakter Minivan, der für seine Vielseitigkeit und Zuverlässigkeit beliebt war. Dieses Modell war mit verschiedenen Motoroptionen erhältlich, darunter ein 3,0-Liter-Sechszylindermotor und ein leistungsstärkerer 4,0-Liter-V6-Motor. Der Aerostar war bekannt für seinen geräumigen und komfortablen Innenraum, was ihn ideal für Familienausflüge machte. Das Fahrzeug hatte Hinterradantrieb, aber einige Versionen waren auch mit Allradantrieb ausgestattet, was seine Fähigkeiten unter verschiedenen Fahrbedingungen erhöhte.
Sicherungsplan Ford Aerostar
Diese Seite zeigt den Sicherungsplan für den Ford Aerostar, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
