Ford Excursion (1999-2005) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Excursion
Gilt für Neufahrzeuge in den Jahren:
1999, 2000, 2001, 2002, 2003, 2004, 2005.
Sicherung im Fahrgastraum
Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals. Um die Abdeckung des Sicherungskastens zu entfernen, drehen Sie die Befestigungselemente der Abdeckung gegen den Uhrzeigersinn.

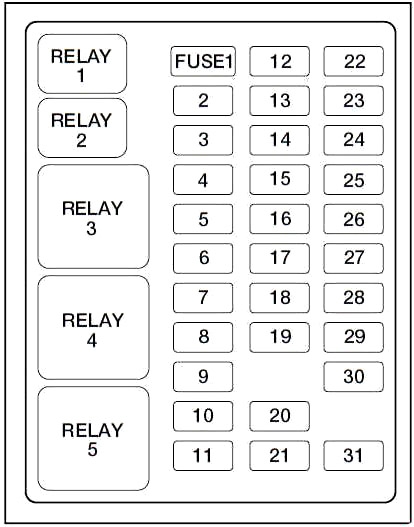

Diagramm 1999-2001
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Radio, Sekundärsicherung für Audiooption |
| 2 | 5 | Instrumententafel, Motorsteuerungsmodul (PCM) aktive Speichererhaltung, LED PATS |
| 3 | 20 | Zigarettenanzünder, Datenanschluss |
| 4 | — | Nicht verwendet |
| 5 | 10 | 1999-2000: Zündkreisversorgung (Kundenzugang) |
| 2001: Nicht verwendet | ||
| 6 | 15 | 1999-2000: DRL, Bremsgetriebesperre (BSI), ECM, Bordcomputer (OTC), AUX-Klimaanlagenkomponenten, Warnblinkanlage, Geschwindigkeitsregelung, Vakuumpumpe, Rückfahrlichter, elektronisches Getriebe im Sommer Hublock-Magnet, beheizter Sitz |
| 2001: Nicht verwendet | ||
| 7 | 5 | Fensterschalterbeleuchtung/Stromsperre |
| 8 | 5 | Scheinwerferschalter, LED/Radio |
| 9 | — | Nicht verwendet |
| 10 | — | Nicht verwendet |
| 11 | 30 | Wischermotorrelais in Betrieb/Stopp, Wischer Hi/LO Relais, Waschpumpenrelais, Frontscheibenwischermotor, Heckscheibenwischermotorrelais |
| 12 | — | Nicht verwendet |
| 13 | 20 | Bremslichter, zentral oben angebrachtes Bremslicht/Notlicht, Bremslicht für Anhängerzug, Geschwindigkeitsregelung |
| 14 | 15 | Willkommenslicht, Ladelicht, Deckenleuchten, Rennbretter, elektrisch verstellbare Spiegel, Kosmetikspiegel, Kartenleuchten, Hängelampen, Handschuhfachbeleuchtung, elektrische Fensterheber (verzögertes Zubehör) |
| 15 | 5 | Bremslichtschalter (Logik), PATS, GEM |
| 16 | 15 | Scheinwerfer, Blinker-Kit (Scheinwerferblinker) |
| 17 | 15 | 1999-2000: Beheizte Spiegel, Heckscheibenheizung EIN-Anzeige |
| 2001: Nicht verwendet | ||
| 18 | 10 | Integriertes hinteres Bedienfeld (RICP), CD-Wechsler |
| 19 | 10 | Instrumententafel, GEM-Modul, Überlastungs-Deaktivierungsschalter, PATS/PATS-Relais, Minimalmodus-Steuerschalter (nur Diesel) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | 15 | Anlasserrelais, GEM, Radio (mit Zubehör) |
| 21 | 5 | Radio starten. Stromversorgung |
| 22 | 10 | 1999-2000: Airbagmodul, Lüftermotorrelais |
| 2001: Lüftermotorrelais | ||
| 23 | 10 | 1999-2000: Nicht verwendet |
| 2001: Airbagmodul | ||
| 24 | 10 | Klimaanlagenkupplung, Mischklappenaktuator, Anhängerbatterieladerelais, Heckscheibenheizung (2001) |
| 25 | 5 | 4-Rad-Antiblockiersystem (4WABS) |
| 26 | — | Nicht verwendet |
| 27 | 10 | 1999-2000: Nicht verwendet |
| 2001: Zündstromversorgung (Kundenzugang) | ||
| 28 | 15 | 1999-2000: Nicht verwendet |
| 2001: DRL, Bremsgetriebesperre (BSD, ECM, Bordcomputer (OTC), AUX-Klimaanlagenkomponenten, Warnblinkanlage, Geschwindigkeitsregelung, Vakuumpumpe, Rückfahrlichter, elektronischer Elektromagnet für Schaltvorgang im Flug, beheizter Sitz | ||
| 29 | 5 | Anzeigesatz (Lade- und Airbag-Kontrollleuchten) |
| 30 | 30 | PCM-Relais, Zündspule (nur Benzin), Kraftstoffheizung (nur Diesel), Abgasklappenventil-Elektromagnet (nur Diesel), Einspritzmodul-Steuerrelais (nur Diesel) |
| 31 | 15 | 1999-2000: Nicht verwendet |
| 2001: Beheizte Spiegel, Heckscheibenheizung „ON“-Anzeige | ||
| R1 | Innenbeleuchtungsrelais | |
| R2 | Batteriesparrelais | |
| R3 | Hupenrelais | |
| R4 | One Touch Down Fensterrelais | |
| R5 | Zubehörverzögerungsrelais | |
Diagramm 2002-2005
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Verstellbare Pedale |
| 2 | 20 | Stromposition – Mittelkonsole |
| 3 | 20 | Stromposition – 3. Reihe |
| 4 | 20 | Stromposition – Instrumententafel |
| 5 | 20 | Stromposition – rechte hintere Ecke |
| 6 | 20 | Anhänger-Blinker-/Stopprelais |
| 7 | 30 | Nebelscheinwerfer / Lichthupe |
| 8 | 15 | 2002-2003: Nicht verwendet |
| 2004-2005: Rückfahrlichter (nur Dieselmotor) | ||
| 9 | 20 | Beheizte Spiegel |
| 10 | 10 | Klimaanlagenkupplung |
| 11 | 20 | Radio (Haupt) |
| 12 | 20 | Zigarettenanzünder / OBD II |
| 13 | 5 | Spiegel/Stromschalter |
| 14 | 15 | Tagfahrlicht |
| 15 | 10 | Fahrersitzmodulspeicher |
| 16 | 15 | Hintere Sitzsteuerung |
| 17 | 15 | Außenbeleuchtung |
| 18 | 20 | Lichtschalter/Bremslichtschalter (hoch) |
| 19 | 10 | Karosseriesicherheitsmodul/4 × 4 Modul |
| 20 | 10 | 2002-2003: Nicht verwendet |
| 2004-2005: Kraftstoffeinspritzmodul (FICM) Relais (nur Dieselmotor) | ||
| 21 | 25 | Heckwischermotor |
| 22 | 20 | Motorsteuerung |
| 23 | 20 | Motorsteuerung, Klimaanlage (2004-2005; nur Dieselmotor) |
| 24 | 15 | 2002-2003: Luftfederung |
| 24 | 20 | 2004-2005: Bremsdruckschalter/Geschwindigkeitsregelung |
| 25 | 10 | Antiblockiersystemmodul (4WABS) |
| 26 | 10 | Airbag |
| 27 | 15 | Zündschalter Fahrposition |
| 28 | 10 | EATC-Modul/Frontlüfterrelais |
| 29 | 10 | Kundenzugang |
| 30 | 15 | Nebelscheinwerfer |
| 31 | 15 | 2002-2003: Kupplungssperrschalter |
| 2004-2005: Getriebeflusssensor (dann zum Zündrelais), 4×4 | ||
| 32 | 5 | Radio (Start) |
| 33 | 15 | Frontwischer |
| 34 | 10 | Bremslichtschalter |
| 35 | 10 | Instrumententafel |
| 36 | 10 | PCM Keep-Alive |
| 37 | 15 | Hupe |
| 38 | 20 | Anhängerzuglichter und Rückfahrlichter |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 39 | 15 | 2002-2003: Nicht verwendet |
| 2004-2005: Rückfahrlichter für Anhängerzug | ||
| 40 | 20 | Kraftstoffpumpe |
| 41 | 10 | Instrumententafel |
| 42 | 15 | Zubehör mit Verzögerung |
| 43 | 10 | Nebelscheinwerfer |
| 44 | 10 | PATS-Modul, Transceiver |
| 45 | 10 | Zündschalter Run/Start Stromversorgung |
| 46 | 10 | Linkes Abblendlicht |
| 47 | 10 | Rechtes Abblendlicht |
| 48 | 10 | Heckwischermotor |
| 101 | 30A CB | Fensterhebermotoren |
| 102 | 30 | Türschlösser/Karosseriesicherheitsmodul |
| 103 | 50 | Zündschalter (nur Benzinmotor), FICM-Leistung (2004-2005; nur Dieselmotor) |
| 104 | 40 | Beleuchtung mit Heizung |
| 105 | 30 | 2002-2003: Einspritzmodul-Steuerung |
| 2004-2005: Kraftstoffheizung (nur Dieselmotor) | ||
| 106 | 30 | Hauptfrontwischer |
| 107 | 40 | Frontlüftermotor |
| 108 | 40 | Zusatzlüftermotor |
| 109 | 30 | Beheizte Sitze |
| 110 | 50 | Zündung |
| 111 | 30 | 4WD/Getriebe während der Fahrt |
| 112 | 30 | Elektrische Sitze auf der linken Seite |
| 113 | 30 | Motorstart-r |
| 114 | 30 | Elektrische Sitze auf der rechten Seite |
| 115 | 20 | Batterieladung für Anhängerzug |
| 116 | 30 | Zündung |
| 601 | 30A CB | Fensterhebermotoren |
| 602 | 60 | Antiblockiersystemmodul (4WABS) |
| 210 | Nicht verwendet | |
| 211 | 2002-2003: Nicht verwendet | |
| 2004-2005: Rückfahrlichtrelais (nur Dieselmotor) | ||
| 212 | Nicht verwendet | |
| 301 | Frontlüftermotorrelais | |
| 302 | Übertragungssystemrelais (EWG) | |
| 303 | 2002-2003: Einspritzmodul-Steuerrelais (nur Diesel) | |
| 2004-2005: Kraftstoffheizungsrelais (nur Dieselmotor) | ||
| 304 | Relais mit Heizung und Beleuchtung | |
| 305 | Anhängerbatterieladerelais | |
| 306 | Zusatzrelais mit Verzögerung | |
| 307 | Anlasserrelais | |
Sicherung im Motorraum
Der Schaltplan befindet sich im Motorraum.
Diagramm 1999-2001
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Heckscheibenwischer |
| 2 | 10 | 1999-2000: Airbag |
| 2001: Nicht verwendet | ||
| 3 | 15 | Fenstermotor Viertelfenster |
| 4 | 20 | Anhänger-Rückfahrlichter, Anhänger-Standlichter |
| 5 | 20 | Stromanschluss für Zusatzgeräte am Armaturenbrett |
| 6 | 10 | Nur Benzin: Klimaanlage (CASS) |
| 10 | Nur Diesel: Lichtmaschinenfeld „A“ | |
| 7 | 20 | Stromanschluss für Zusatzgeräte der Mittelkonsole |
| 8 | 15 | Standlichter |
| 9 | 20 | Stromanschluss für Zusatzgeräte von der linken hinteren Ecke |
| 10 | 30 | Scheinwerfer |
| 11 | 20 | Stromanschluss für Zusatzgeräte für Ladung |
| 12 | 15 | DRL, Nebelscheinwerferrelais (2001) |
| 13 | 10 | Scheinwerferwaschanlage |
| 14 | 15 | Hupe |
| 15 | 5 | 1999-2000: Nicht verwendet |
| 2001: Nebelscheinwerfer | ||
| 16 | — | Nicht verwendet |
| 17 | — | Nicht verwendet |
| 18 | — | Nicht verwendet |
| 19 | 20 | Nur Benzin: E40D/HEGO |
| — | Nur Diesel: Nicht verwendet | |
| 20 | 7,5 | Anhängerbremse/Lenkung links |
| 21 | 10 | Linker Scheinwerfer |
| 22 | 7,5 | Anhängerbremse/Lenkung rechts |
| 23 | 10 | Rechter Scheinwerfer |
| 24 | 20 | Nur Benzin: Motorsteuerung |
| — | Nur Diesel: Nicht verwendet | |
| 101 | 50 | Zündschalter (B1 und B3) |
| 102 | 30 | Elektrische Türschlösser |
| 103 | 40 | Zusatzlüfter |
| 104 | 30 | Elektronisches Getriebe während der Fahrt (Getriebemotor) |
| 105 | 50 | Batteriestromversorgung der Anschlussplatte |
| 106 | — | Nur Benzin: Nicht verwendet |
| 30 | Nur Diesel: Einspritzsteuerungsmodul |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 107 | 30 | Sitzheizung |
| 108 | 30 | Elektrische Sitze, verstellbare Pedale (2001) |
| 109 | 40 | Frontlüftermotor |
| 110 | 30 | Elektrische Bremse für Anhängerzug |
| 111 | — | Nicht verwendet |
| 112 | 20 | Kraftstoffpumpe |
| 113 | 30 | Nur Benzin: PCM-Leistung |
| 20 | Nur Diesel: PCM-Leistung | |
| 114 | — | Nicht verwendet |
| 115 | 30 | Anhängerbatterieladung |
| 116 | 50 | Zündschalter (B4 und B5) |
| 117 | — | Nicht verwendet |
| 118 | 40 | Heckscheibenheizung |
| 601 | 30 | Automatischer Schalter: Elektrische Fensterheber |
| 602 | 60 | Modul des Antiblockiersystems an 4 Rädern |
| 201 | Standlicht | |
| 202 | Kraftstoffpumpe | |
| 203 | 1999-2000: Nicht verwendet | |
| 2001: Nebelscheinwerfer | ||
| 204 | Fenstermotor Viertelfenster | |
| 205 | Heckscheibenwischer | |
| 206 | Heckscheibenwischer | |
| 207 | Wischerfunktion/Parken | |
| 208 | Wischer HOCH/NIEDRIG | |
| 209 | Frontscheibenwischer | |
| 301 | 1999-2000: Hupenrelais | |
| 2001: Heckscheibenheizung | ||
| 302 | Benzin: Klimaanlage (CASS) | |
| Diesel: Leistungsrelais des Einspritzsteuerungsmoduls | ||
| 303 | Lüftermotor | |
| 304 | EWG-Leistung | |
| 401 | Nicht verwendet | |
| 501 | Diode des Getriebesteuerungsmoduls | |
| 502 | Diode der Klimaanlagenkupplung | |
| 503 | Nicht verwendet | |
Über den Ford Excursion (1999-2005)
Der Ford Excursion, der von 1999 bis 2005 produziert wurde, ist ein großes SUV, das sich durch seine Robustheit und Geräumigkeit auszeichnet. Dieses Modell wurde entwickelt, um maximalen Komfort und Sicherheit für große Familien oder Reisegruppen zu bieten. Der Ford Excursion war mit verschiedenen Motorisierungen erhältlich, darunter leistungsstarke Benzin- und Dieselmotoren. Zu den häufigsten Motoren gehörten der 5,4-Liter-V8, der 6,8-Liter-V10 und der 7,3-Liter-Power-Stroke-Dieselmotor. Aufgrund seiner Größe und Leistung war er nicht nur bei Familien beliebt, sondern auch bei Fachleuten, die ein zuverlässiges und starkes Fahrzeug für den Personen- und Gütertransport benötigten.
Schaltplan des Sicherungskastens Ford Excursion
Diese Seite zeigt den Schaltplan des Sicherungskastens für den Ford Excursion, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell befindet sich unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Schaltpläne zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Identifizierung und einen einfachen Austausch ermöglicht. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration und Funktion zu kennen.
