Ford Cougar (1999-2002) – Sicherungskasten
Ford Cougar (1999-2002) – Sicherungskastenbelegung
Baujahr: 1999, 2000, 2001, 2002.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Ford Cougar (1999-2002) ist die Sicherung 27 im Sicherungskasten im Innenraum.

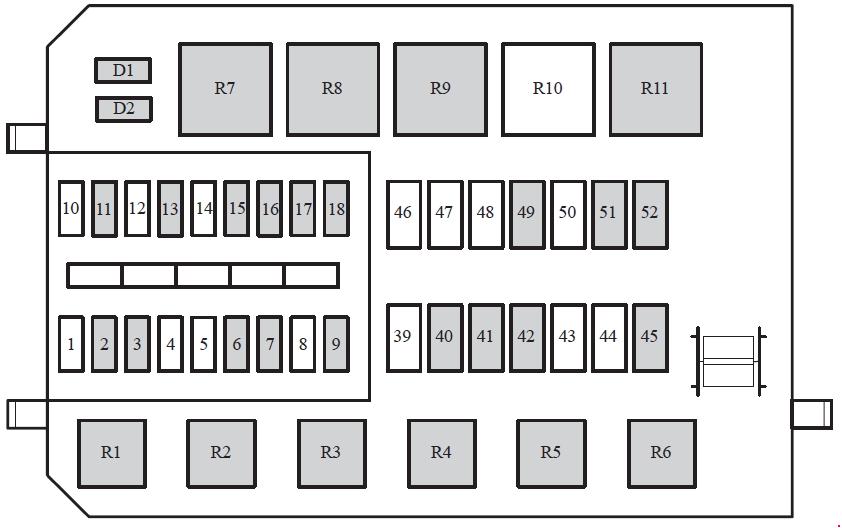

Sicherungskasten im Motorraum (Verteilerschema)
| Nr. | Stromstärke [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 15 | ’01 -’02:
Lichtmaschine |
| 7.5 | ’99 -’00:
Lichtmaschine |
|
| 3 | 20 | Nebelscheinwerfer |
| 4 | – | Nicht verwendet |
| 5 | – | Nicht verwendet |
| 6 | 3 | Motorsteuerung |
| 7 | 20 | Warnblinkanlage;
Hupe; Multifunktionsschalter. |
| 8 | – | Nicht verwendet |
| 9 | 15 | Kraftstoffpumpe |
| 10 | – | Nicht verwendet |
| 11 | 20 | Motorsteuerung (’99 -’00);
Zündung (’99 -’00); Tagfahrlicht. |
| 12 | – | Nicht verwendet |
| 13 | 20 | HEGO-Sensoren |
| 14 | – | Nicht verwendet |
| 15 | 7.5 | Rechtes Abblendlicht |
| 16 | 7.5 | Linkes Abblendlicht |
| 17 | 7.5 | Rechtes Fernlicht |
| 18 | 7.5 | Linkes Fernlicht;
Instrumententafel; Nebelscheinwerfer vorne. |
| 39 | – | Nicht verwendet |
| 40 | 20 | Zündung;
Motorsteuerung (’01 -’02); Anlasser (’99); Lichtschalter (’99 -’00). |
| 41 | 20 | Motorsteuerung |
| 42 | 40 | Heizungsgebläse |
| 43 | – | Nicht verwendet |
| 44 | – | Nicht verwendet |
| 45 | 60 | Hauptstromversorgung des Fahrzeugs (Anlasserrelais) |
| 46 | – | Nicht verwendet |
| 47 | – | Nicht verwendet |
| 48 | – | Nicht verwendet |
| 49 | 60 | Motorkühlerlüfter |
| 50 | – | Nicht verwendet |
| 51 | 60 | ABS |
| 52 | 60 | Zeitmodul;
Innenbeleuchtung; Heckscheibenheizung; Sicherungen 25, 27, 28, 34 und 36. |
| Relais | ||
| R1 | Kraftstoffpumpe | |
| R2 | Motorsteuerung | |
| R3 | Klimaanlage | |
| R4 | Hauptscheinwerfer | |
| R5 | Fernlicht | |
| R6 | Hupe | |
| R7 | Anlasser | |
| R8 | Motorkühlerlüfter hohe Geschwindigkeit | |
| R9 | Motorkühlerlüfter | |
| R10 | Nicht verwendet | |
| R11 | Tagfahrlicht | |
| Diode | ||
| D1 | 00 -’02:
Anlasserrelais |
|
| ’99:
Verpolungsschutz |
||
| D2 | Klimaanlage | |

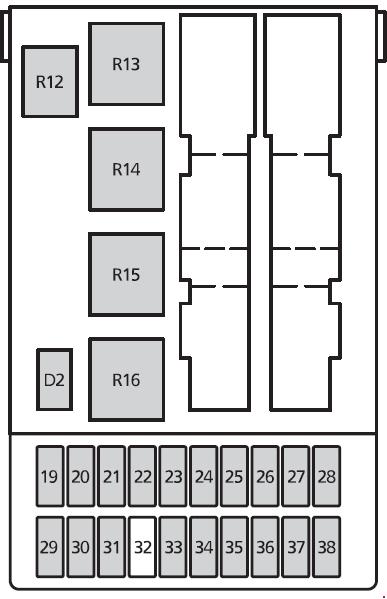

Sicherungskasten im Innenraum
| Nr. | Stromstärke [A] | Beschreibung |
| 19 | 7.5 | Spiegelheizung |
| 20 | 10 | Scheibenwischer |
| 21 | 40 | Schiebedachmotor und Fenstermotor |
| 22 | 7.5 | ABS / TCS |
| 23 | 15 | Blinker;
Rückfahrlampen; Geschwindigkeitsregelung; Schalthebel; Klimaanlagenkupplung; Lüftermotor; Glühlampen-Deaktivierungsmodul (’99 -’00). |
| 24 | 15 | Scheinwerfer;
Geschwindigkeitsregelung. |
| 25 | 20 | Alarmanlage;
Schließsystem. |
| 26 | 7.5 | Fernlicht;
Standlichter. |
| 27 | 15 | Zigarettenanzünder |
| 28 | 30 | Elektrische Sitze |
| 29 | 30 | Heckscheibenheizung |
| 30 | 7.5 | Motorsteuerung;
Schließsystem; Instrumententafel. |
| 31 | 7.5 | Panel-Dimmer;
Kennzeichenbeleuchtung; Handschuhfachbeleuchtung; Sicherheitsgurt-Befestigungsmodul (’01 -’02). |
| 32 | – | Nicht verwendet |
| 33 | 7.5 | Scheinwerfer links |
| 34 | 7.5 | Elektrische Spiegel;
Uhr; Innenbeleuchtung. |
| 35 | 7.5 | Scheinwerfer rechts |
| 36 | 15 | Radio |
| 37 | 30 | Heizungsgebläse;
Klimaanlage. |
| 38 | 7.5 | Airbag |
| Relais | ||
| R12 | Nachtlichter | |
| R13 | Heckscheibenheizung | |
| R14 | Lüftermotor | |
| R15 | Frontscheibenwischer | |
| R16 | Zündung | |
| Diode | ||
| D2 | Verpolungsschutz | |
Über den Ford Cougar (1999-2002)
Der Ford Cougar, produziert von 1999 bis 2002, ist ein Sportcoupé, das sich durch sein elegantes Design und dynamische Fahreigenschaften auszeichnet. Dieses Modell basierte auf der Ford Mondeo Plattform und bot verschiedene Motoroptionen, darunter Vierzylinder- und Sechszylindermotoren. Am häufigsten waren Motoren mit 2,0 Litern und 2,5 Litern V6, die ausreichend Leistung für sportliches Fahren lieferten. Der Innenraum des Ford Cougar wurde mit Fokus auf Komfort und moderne Technologien gestaltet, was ihn zu einer attraktiven Wahl für Fahrer machte, die eine Kombination aus Stil und Leistung suchten.
Sicherungskastenbelegung Ford Cougar
Diese Seite zeigt die Sicherungskastenbelegung für den Ford Cougar, die für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Im Ford Cougar befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das sicherstellt, dass alle elektrischen Komponenten des Fahrzeugs ordnungsgemäß und sicher funktionieren.
