Ford Kuga (2008-2022) – Sicherungskasten
Ford Kuga – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011, 2012.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford Kuga sind die Sicherungen 109 im Sicherungskasten in der Kabine.

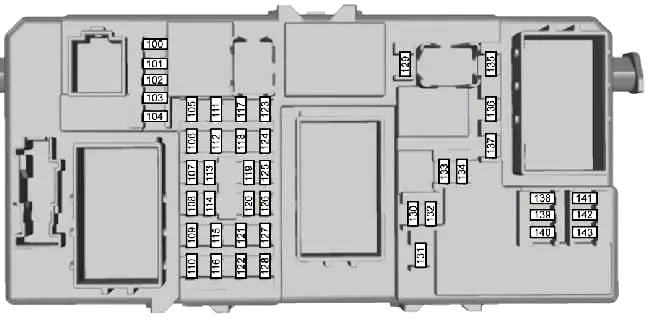

Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Beifahrerseite, unter dem Fußraum des Beifahrers.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 100 | 10 | Stromversorgung der Elektronikmodule bei Zündspannung |
| 101 | 20 | Elektrisch verstellbarer Fahrersitz |
| 102 | 10 | Heizungssteuerung;
Funkfernbedienungsempfänger. |
| 103 | 10 | Stromversorgung des Lichtschalters bei Batteriespannung |
| 104 | 10 | Batteriesparfunktion;
Innenbeleuchtung. |
| 105 | 25 | Beheizbare Heckscheibe |
| 106 | 20 | Schlüsselloses Starten des Fahrzeugs |
| 107 | 10 | Stromversorgung des Armaturenbretts bei Batteriespannung;
OBD-Diagnose. |
| 108 | 7,5 | Zubehör für das Armaturenbrett (Audio- und Navigationssystem) |
| 109 | 20 | Zigarettenanzünder, zusätzliche Steckdose hinten |
| 110 | 10 | Stromversorgung des Lichtschalters bei Zündspannung für Tagfahrlicht |
| 111 | 5 | Kraftstoffpumpe (nur Diesel) |
| 111 | 15 | Kraftstoffpumpe (nur Benzin) |
| 112 | 15 | Stromversorgung der Audiomodule bei Batteriespannung |
| 113 | 10 | Tagfahrlicht (Blinker) |
| 114 | 10 | Stromversorgung des Armaturenbretts bei Zündspannung;
Motor-Wegfahrsperre. |
| 115 | 7,5 | Stromversorgung des Lichtschalters bei Zündspannung |
| 116 | 20 | Nebelscheinwerfer |
| 117 | 7,5 | Kennzeichenbeleuchtung |
| 118 | 20 | Modul der linken hinteren Tür |
| 119 | 15 | Zusätzliche Steckdose im Kofferraum |
| 119 | 25 | Zusätzliche Steckdose im Kofferraum (Fahrzeuge mit Anhängermodul) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 120 | 20 | Modul der rechten hinteren Tür |
| 121 | 20 | Sitzheizung vorne |
| 122 | 10 | Airbag |
| 123 | 7,5 | Beheizbare Außenspiegel |
| 124 | 7,5 | Tagfahrlicht, Warnblinkanlage, Rückleuchten (linke Seite) |
| 125 | 7,5 | Tagfahrlicht, Warnblinkanlage, Rückleuchten (rechte Seite) |
| 126 | 20 | Schlüsselloses Zugangssystem |
| 127 | – | Nicht verwendet |
| 128 | – | Nicht verwendet |
| 129 | 20 | Scheibenwischer vorne |
| 130 | 10 | Allradantriebsmodul |
| 131 | 15 | Heckscheibenwischer |
| 132 | 15 | Bremslichter |
| 133 | 25 | Zentralverriegelungsrelais, Beifahrertürmodul |
| 134 | 20 | Zentralverriegelungsrelais, Fahrertürmodul |
| 135 | 20 | Tagfahrlicht |
| 136 | 15 | Waschpumpe, beheizte Düsen |
| 137 | 10 | Batteriebetriebene Alarmsirene |
| 138 | 10 | Motorsteuerungsmodul;
Gaspedal; Automatikgetriebe; Elektronisches Modul für schlüssellose Zugangsfunktionen. |
| 139 | 10 | Rechter Scheinwerfer |
| 140 | 10 | Linker Scheinwerfer |
| 141 | 10 | Rückfahrlicht |
| 142 | 15 | Rechtes Abblendlicht |
| 143 | 15 | Linkes Abblendlicht |

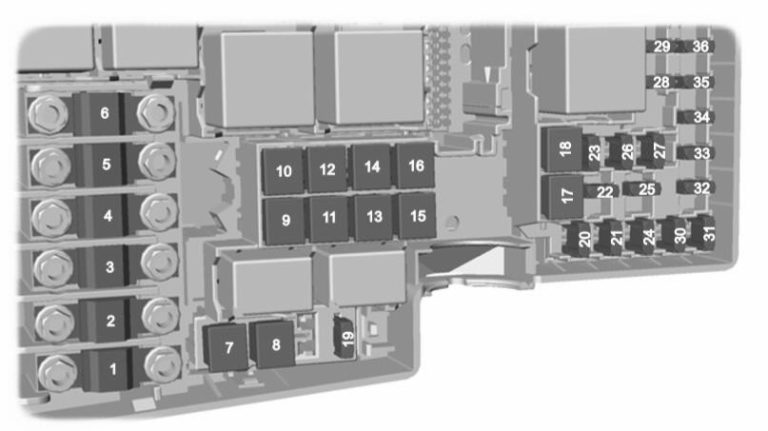

Motorraum
Befindet sich neben der Batterie.
| Nummer | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| Nummer | Ampere [A] | Geschützte Stromkreise |
| 1 | 40 | Kühlerlüfter |
| 2 | 80 | Lenkassistenzsystem |
| 3 | 60 | Stromversorgung der Verteilerplatine in der Kabine 1 |
| 4 | 60 | Stromversorgung der Verteilerplatine in der Kabine 2 |
| 5 | 80 | PTC-Heizung |
| 6 | 60 | Glühkerzen (nur Diesel) |
| 7 | 30 | ESP-Systempumpe |
| 8 | 20 | ESP-Systemventile |
| 9 | 20 | Motorsteuerungsmodul |
| 10 | 30 | Lüfter des Heizungs-, Lüftungs- und Klimaanlagensystems |
| 11 | 20 | Zündschalter |
| 12 | 40 | Zündrelais 15l |
| 13 | 20 | Anlassermagnet |
| 14 | 40 | Beheizbare Frontscheibe rechte Seite |
| 15 | – | Nicht belegt |
| 16 | 40 | Beheizbare Frontscheibe linke Seite |
| 17 | – | Nicht belegt |
| Nummer | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| 18 | 30 | Leistungswandler |
| 19 | 10 | ESP-Systemmodul |
| 20 | 15 | Hupsignal |
| 21 | 20 | Zusatzheizung |
| 22 | 10 | Lenkassistenzsystemmodul |
| 23 | 30 | Scheinwerferreinigungsanlage |
| 24 | 15 | Kraftstoffheizung (Diesel) |
| 25 | 10 | Zündung, Relais |
| 26 | 15 | Automatikgetriebe |
| 27 | 10 | Klimaanlagenkupplung |
| 28 | 10 | Überwachung der Glühkerzen (nur Diesel) |
| 29 | 10 | Zweizonen-Heizungs-, Lüftungs- und Klimaanlagensystem |
| 30 | 3 | Motorsteuerungsmodul |
| 31 | 10 | Sensor des intelligenten Batterieladesystems |
| 32 | 10 | Einspritzdüsen (nur Benzin) |
| 33 | 10 | Lambdasonden (nur Benzin) |
| 34 | 10 | Zündspulen, Ventile |
| 35 | 10 | Motorsteuerungsmodul, Ventile;
Elektromagnetische Ventile. |
| 36 | 10 | Motorsteuerungsmodul |

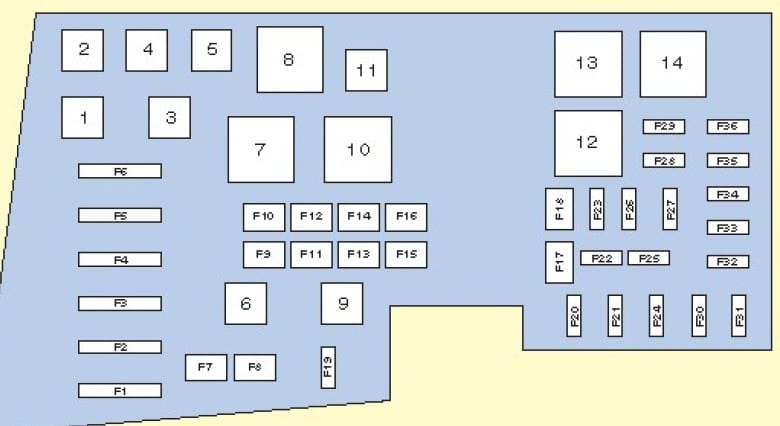

Relais
- Reserve
- Hupenrelais
- Rückfahrlichtrelais
- Reserve
- Kraftstoffheizungsrelais
- Reserve
- Frontscheibenheizungsrelais
- Relais der Hauptzündkreise
- Waschpumpenrelais
- Heizlüftermotorrelais
- Relais für vollständig geöffnete Klappenposition
- Glühkerzenrelais
- Anlasserrelais
- Motorsteuerungsrelais
Ford Kuga – Sicherungsplan
Baujahr: 2013, 2014, 2015.
Die Sicherungen des Zigarettenanzünders (Steckdosen) sind die Sicherung F61 (Zigarettenanzünder, Steckdose) im Sicherungspanel des Armaturenbretts, die Sicherungen F15 (Zigarettenanzünder vorne / Steckdose), F17 (Steckdose hinten, falls vorhanden) und F18 (zentrale Stromversorgung) im Sicherungskasten des Motorraums und die Sicherung F27 (Steckdose Kofferraum) im Sicherungskasten des Kofferraums.
Lage des Sicherungskastens
Fahrgastraum

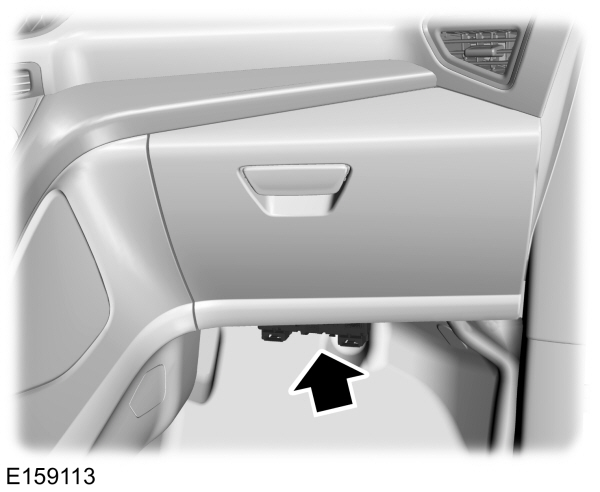

Der Sicherungskasten befindet sich rechts unter dem Handschuhfach (Boden des Fachs entfernen).

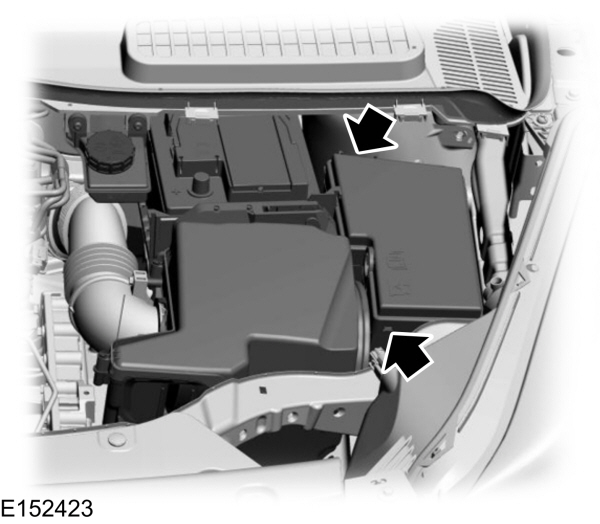

Motorraum
Der Sicherungskasten befindet sich im Motorraum (links).
Kofferraum

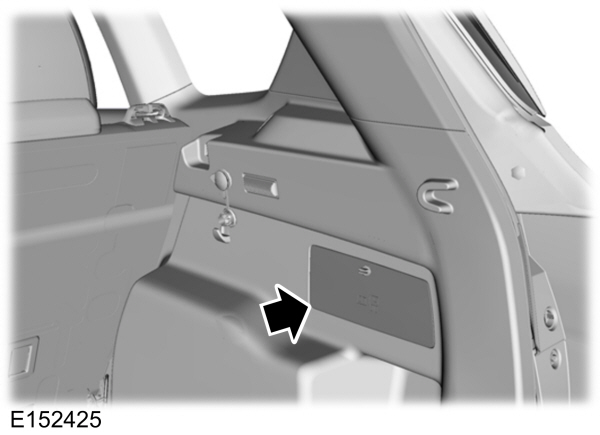

Der Sicherungskasten befindet sich im Kofferraum hinter dem Fach auf der Beifahrerseite.
2013
Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2013)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 56 | 20A | Kraftstoffpumpenversorgung; Luftmassenmesser. |
| 57 | – | Nicht verwendet |
| 58 | – | Nicht verwendet |
| 59 | 5A | Passive Diebstahlsicherung Sende- und Empfangsgerät |
| 60 | 10 A | Innenbeleuchtung; Fahrertürschaltergruppe; Handschuhfachbeleuchtung; Dachkonsolenschaltergruppe. |
| 61 | 20A | Zigarettenanzünder; Stromversorgung. |
| 62 | 5A | Regensensormodul; Automatisch abblendender Rückspiegel. |
| 63 | – | Nicht verwendet |
| 64 | – | Nicht verwendet |
| 65 | 10 A | Entriegelung der Heckklappe |
| 66 | 20A | Stromversorgung der Fahrertürentriegelung; Doppelverriegelung. |
| 67 | 7,5 A | SYNC®; Multifunktionsbildschirm; Globales Positionierungssystemmodul. |
| 68 | – | Nicht verwendet |
| 69 | 5A | Armaturenbrett |
| 70 | 20A | Zentralverriegelung und Entriegelungsstromversorgung |
| 71 | 10 A | Heizungsbedienfeld (manuelle Klimaanlage); Automatische elektronische Temperaturregelung Dual. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 72 | 7,5 A | Lenkradmodul |
| 73 | 5A | Dateninterface-Anschluss |
| 74 | 15A | Abblendlichtversorgung |
| 75 | 15A | Nebelscheinwerferversorgung |
| 76 | 10 A | Rückfahrlichtversorgung |
| 77 | 20A | Scheibenwischerversorgung vorne |
| 78 | 5A | Zündschalter, Startknopf |
| 79 | 15A | Radio; Navigations-DVD-Player; Touchscreen; Warnblinkschalter; Türverriegelungsschalter. |
| 80 | 20A | Schiebedachversorgung |
| 81 | 5A | Funkfrequenzempfänger |
| 82 | 20A | Scheibenwischerrelais vorne |
| 83 | 20A | Zentralverriegelung |
| 84 | 20A | Stromversorgung der Türverriegelungsentriegelung; Doppelverriegelung. |
| 85 | 7,5 A | Zündschalter |
| 86 | 10 A | Airbagmodul; Insassenklassifizierungssystem; Airbag-Deaktivierungsanzeige für Beifahrer. |
| 87 | – | Nicht verwendet |
| 88 | – | Nicht verwendet |
| 89 | – | Nicht verwendet |

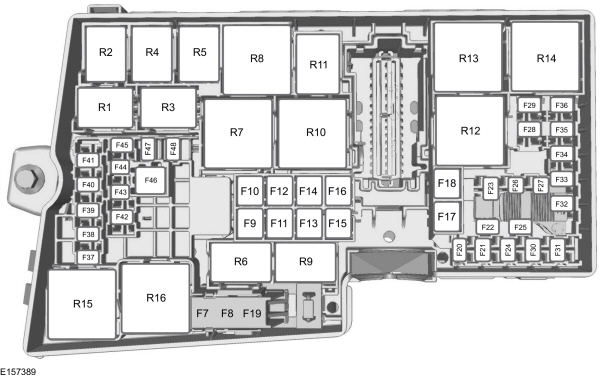

Motorraum
Sicherungsbelegung im Sicherungskasten (2013)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | – | Wird nicht verwendet |
| F2 | – | Wird nicht verwendet |
| F3 | – | Wird nicht verwendet |
| F4 | – | Wird nicht verwendet |
| F5 | – | Wird nicht verwendet |
| F6 | – | Wird nicht verwendet |
| F7 | 40 A** | Antiblockiersystem; Elektronische Pumpe des Stabilisierungsprogramms. |
| F8 | 30A** | Elektronisches Ventil des Stabilisierungsprogramms |
| F9 | – | Wird nicht verwendet |
| F10 | 40 A** | Heizungsgebläsemotor |
| F11 | – | Wird nicht verwendet |
| F12 | 30A** | Relais-Sicherung des Antriebsstrang-Steuermoduls |
| F13 | 30A** | Anlasserrelais |
| F14 | 25A** | Elektrisches Fenster hinten (ohne Türschalter) |
| F15 | 20A** | Zigarettenanzünder vorne; Stromversorgung. |
| F16 | 25A** | Fenster vorne (ohne Türschalter) |
| F17 | 20A** | Stromversorgung hinten |
| F18 | 20A** | Zentrale Stromversorgung |
| F19 | 5A* | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F20 | 15 A* | Hupe |
| F21 | 5A* | Lichtschalter |
| F22 | 15 A* | Batterieüberwachungssystem |
| F23 | 5A* | Relaisspulen |
| F24 | 5A* | Lichtschaltermodul |
| F25 | 10 A* | Elektrisch verstellbarer Außenspiegel (ohne Türschalter) |
| F26 | 5A* | Notstromversorgung |
| F27 | 15 A* | Klimakompressor |
| F28 | 10 A* | Fahrzeugstromversorgung – Kraftstoffeinspritzdüse |
| F29 | 2 5A* | Heckscheibenentfeuchter |
| F30 | – | Wird nicht verwendet |
| F31 | 5A* | Getriebeölkühlgebläse (spezifisch für den Nahen Osten) |
| F32 | 15 A* | Fahrzeugstromversorgung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F33 | 10 A* | Fahrzeugstromversorgung 2 |
| F34 | 10 A* | Fahrzeugstromversorgung 3 |
| F35 | 15 A* | Fahrzeugstromversorgung 4 |
| F36 | 5A* | Aktive Lüftungsgitter |
| F37 | 10 A* | Beifahrerklassifizierungssensor; Stromversorgung des Blinkers zur Deaktivierung des Beifahrerairbags. |
| F38 | 5A* | Motorsteuermodul; Zündstromversorgung des Getriebesteuermoduls. |
| F39 | 5A* | Tagfahrlicht; Zündstromversorgung des Scheinwerfersteuermoduls. |
| F40 | 5A* | Elektronische Lenkunterstützung |
| F41 | 20A* | Karosseriesystem-Steuermodul |
| F42 | 15 A* | Heckscheibe |
| F43 | 15 A* | Scheinwerfer |
| F44 | 15 A* | Nebelscheinwerfer für Tagfahrlicht |
| F45 | – | Wird nicht verwendet |
| F46 | 50A** | Intelligente Scheibenwischermotormodule |
| F47 | – | Wird nicht verwendet |
| F48 | 5A* | Tastatur |
| R1 | – | Wird nicht verwendet |
| R2 | Microrelè | Hupe |
| R3 | – | Getriebeölkühlgebläse (Spezifikation für den Nahen Osten) |
| R4 | – | Nebelscheinwerfer für Tagfahrlicht |
| R5 | – | Wird nicht verwendet |
| R6 | – | Wird nicht verwendet |
| R7 | – | Wird nicht verwendet |
| R8 | Mini relè | Verzögertes Hilfsrelais |
| R9 | – | Wird nicht verwendet |
| R10 | Mini relè | Anlasserrelais |
| R11 | Microrelè | Klimakompressor |
| R12 | Relè di potenza | Kühlgebläse |
| R13 | Mini relè | Heizungsgebläse |
| R14 | Mini relè | Motorsteuerrelais |
| R15 | Relè di potenza | Beheizte Heckscheibe |
| R16 | Relè di potenza | Zündung 15 |
| * Mini-Sicherungen ** Patronensicherungen |
Kofferraum
Sicherungsbelegung im Kofferraum (2013)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Freihändige Heckklappenöffnungs-/Schließfunktion |
| F2 | 10A | Schlüsselloses Fahrzeugmodul |
| F3 | 5A | Schlüssellose Fahrzeugtürgriffe |
| F4 | 25A | Linke Vordertür-Steuerungsgruppe |
| F5 | 25A | Rechte Vordertür-Steuerungsgruppe |
| F6 | 25A | Linke Hintertür-Steuerungsgruppe |
| F7 | 25A | Rechte Hintertür-Steuerungsgruppe |
| F8 | – | Wird nicht verwendet |
| F9 | 25A | Fahrersitzmotor |
| F10 | – | Wird nicht verwendet |
| F11 | 5A | Stromversorgung der hinteren Zündrelaisspule |
| F12 | 10A | Heiz-, Lüftungs- und Klimaanlage (Fahrzeuge mit Start-Stopp-System) |
| F13 | 5A | Blinkergruppe (Fahrzeuge mit Start-Stopp-System) |
| F14 | 7,5A | Informationsdisplay und elektronisches System; SYNC-System; Satellitenortungssystemmodul (Fahrzeuge mit Start-Stopp-System). |
| F15 | 15A | Audiogruppe (Fahrzeuge mit Start-Stopp-System) |
| F16 | – | Wird nicht verwendet |
| F17 | – | Wird nicht verwendet |
| F18 | – | Wird nicht verwendet |
| F19 | – | Wird nicht verwendet |
| F20 | – | Wird nicht verwendet |
| F21 | – | Wird nicht verwendet |
| F22 | – | Wird nicht verwendet |
| F23 | – | Wird nicht verwendet |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F24 | 30A | Zusätzliche Steckdosen in Wechsel-/Gleichstrom |
| F24 | 20A | Zusätzliche Steckdosen hinten |
| F25 | 25A | Elektrische Heckklappenöffnung/-schließung |
| F26 | 40A | Zubehör, Anhängerzugmodul |
| F27 | 20A | Zusätzliche Steckdosen im Kofferraum |
| F28 | – | Wird nicht verwendet |
| F29 | 5A | Toter-Winkel-Überwachungssystem; Frontkamera-Sensor; Adaptives Geschwindigkeitsregelsystem; Rückfahrkamera mit aktivem Parkassistenzsystem; Einschalt-Signal des Spannungsqualitätsmoduls. |
| F30 | 5A | Taste des Parkassistenzsystems |
| F31 | – | Wird nicht verwendet |
| F32 | 5A | Einschalt-Signal der zusätzlichen Steckdose in Gleich-/Wechselstrom |
| F33 | – | Wird nicht verwendet |
| F34 | 20A | Beheizter Fahrersitz |
| F35 | 20A | Beheizter Beifahrersitz |
| F36 | – | Wird nicht verwendet |
| F37 | – | Wird nicht verwendet |
| F38 | – | Wird nicht verwendet |
| F39 | – | Wird nicht verwendet |
| F40 | – | Wird nicht verwendet |
| F41 | – | Wird nicht verwendet |
| F42 | – | Wird nicht verwendet |
| F43 | – | Wird nicht verwendet |
| F44 | – | Wird nicht verwendet |
| F45 | – | Wird nicht verwendet |
| F46 | 10A | Toter-Winkel-Überwachungssystem; Frontkamera-Sensor; Adaptives Geschwindigkeitsregelsystem; Rückfahrkamera mit aktivem Parkassistenzsystem (Fahrzeuge mit Start-Stopp-System). |
| Relais | Beschreibung |
|---|---|
| R1 | Wird nicht verwendet. |
| R2 | Akustisches Signal. |
| R3 | Partikelfilter-Filtration. |
| R4 | Wird nicht verwendet. |
| R5 | Wird nicht verwendet. |
| R6 | Wird nicht verwendet. |
| R7 | Beheizte Windschutzscheibe. |
| R8 | Wird nicht verwendet. |
| R9 | Scheinwerfer-Waschdüse. |
| R10 | Anlassermotor |
| R11 | Klimakompressor. |
| R12 | Lüfter |
| R13 | Lüftermotor. |
| R14 | Motorsteuermodul. |
| R15 | Beheizte Heckscheibe. |
| R16 | Laden. |
Kofferraum
Sicherungsbelegung im Kofferraum (2014, 2015)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5 A | Steuermodul für die freihändige Heckklappenöffnungs-/Schließfunktion. |
| F2 | 10 A | Schlüsselloses Fahrzeugmodul. |
| F3 | 5 A | Schlüssellose Fahrzeugtürgriffe. |
| F4 | 25 A | Steuerungsgruppe der linken Vordertür. |
| F5 | 25 A | Steuerungsgruppe der rechten Vordertür. |
| F6 | 25 A | Steuerungsgruppe der linken Hintertür. |
| F7 | 25 A | Steuerungsgruppe der rechten Hintertür. |
| F8 | – | Wird nicht verwendet. |
| F9 | 25 A | Fahrersitzmotor. |
| F10 | – | Wird nicht verwendet. |
| F11 | 5 A | Stromversorgung der hinteren Zündrelaisspule. |
| F12 | 10 A | Heiz-, Lüftungs- und Klimaanlage – Fahrzeuge mit Start-Stopp-System. |
| F13 | 5 A | Anzeigegruppe – Fahrzeuge mit Start-Stopp-System. |
| F14 | 7,5 A | Informationsdisplay und elektronisches System; SYNC-Modul; Satellitenortungssystemmodul – Fahrzeuge mit Start-Stopp-System. |
| F15 | 15 A | Audiogruppe – Fahrzeuge mit Start-Stopp-System. |
| F16 | – | Wird nicht verwendet. |
| F17 | – | Wird nicht verwendet. |
| F18 | – | Wird nicht verwendet. |
| F19 | – | Wird nicht verwendet. |
| F20 | – | Wird nicht verwendet. |
| F21 | – | Wird nicht verwendet. |
| F22 | – | Wird nicht verwendet. |
| F23 | – | Wird nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F24 | 30 A | Zusätzliche Steckdosen in Wechsel-/Gleichstrom. |
| F24 | 20 A | Zusätzliche Steckdosen hinten. |
| F25 | 25 A | Elektrische Heckklappenöffnung/-schließung. |
| F26 | 40 A | Zubehör. Anhängerzugmodul. |
| F27 | 20 A | Zusätzliche Steckdosen im Kofferraum. |
| F28 | – | Wird nicht verwendet. |
| F29 | 5 A | Toter-Winkel-Überwachung; Frontkamera-Sensor; Adaptives Geschwindigkeitsregelsystem; Rückfahrkamera mit aktivem Parkassistenzsystem; Einschalt-Signal des Spannungsqualitätsmoduls. |
| F30 | 5 A | Taste des Parkassistenzsystems. |
| F31 | – | Wird nicht verwendet. |
| F32 | 5 A | Einschalt-Signal der zusätzlichen Steckdose in Gleich-/Wechselstrom. |
| F33 | – | Wird nicht verwendet. |
| F34 | 20 A | Beheizter Fahrersitz. |
| F35 | 20 A | Beheizter Beifahrersitz. |
| F36 | – | Wird nicht verwendet. |
| F37 | – | Wird nicht verwendet. |
| F38 | – | Wird nicht verwendet. |
| F39 | – | Wird nicht verwendet. |
| F40 | – | Wird nicht verwendet. |
| F41 | – | Wird nicht verwendet. |
| F42 | – | Wird nicht verwendet. |
| F43 | – | Wird nicht verwendet. |
| F44 | – | Wird nicht verwendet. |
| F45 | – | Wird nicht verwendet. |
| F46 | 10 A | Toter-Winkel-Überwachung; Frontkamera-Sensor; Adaptives Geschwindigkeitsregelsystem; Rückfahrkamera mit aktivem Parkassistenzsystem – Fahrzeuge mit Start-Stopp-System. |
| Relais | Beschreibung |
|---|---|
| R1 | Einschaltschalter. |
| R2 | Wird nicht verwendet. |
| R3 | Wird nicht verwendet. |
| R4 | Wird nicht verwendet. |
| R5 | Wird nicht verwendet. |
| R6 | Wird nicht verwendet. |
Ford Kuga – Sicherungsschema
Baujahr: 2016, 2017, 2018, 2019.
Die Sicherungen des Zigarettenanzünders (Steckdosen) sind die Sicherung F61 (Zigarettenanzünder, Steckdose) im Sicherungskasten des Armaturenbretts, die Sicherungen F15 (Zigarettenanzünder vorne / Steckdose), F17 (Steckdose hinten, falls in der Ausstattung vorhanden) und F18 (zentrale Stromversorgung) im Sicherungskasten des Motorraums und die Sicherung F27 (Steckdose Kofferraum) im Sicherungskasten des Kofferraums.
Position des Sicherungskastens
Fahrgastraum
Der Sicherungskasten befindet sich rechts unter dem Handschuhfach (Boden des Fachs entfernen).

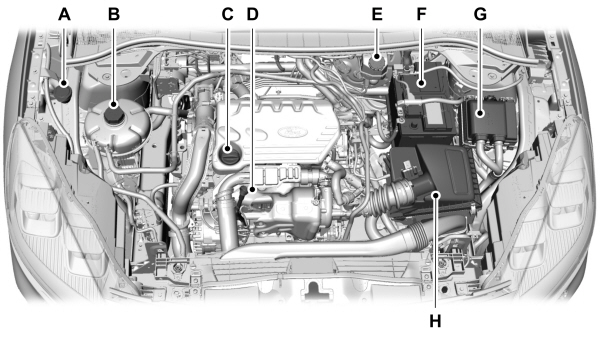

Motorraum
Das Stromverteilerfeld befindet sich im Motorraum (links).
Kofferraum
Der Sicherungskasten befindet sich im Kofferraum hinter dem Fahrgastraum.
2016

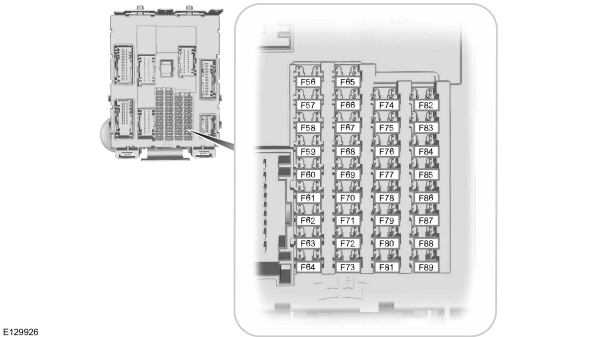

Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2016)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F56 | 20A | Kraftstoffpumpenversorgung, Luftmassenmesser. |
| F57 | — | Wird nicht verwendet. |
| F58 | 5A | Wird nicht verwendet (Reserve). |
| F59 | 5A | Passiver Alarm-Transceiver. |
| F60 | 10 A | Innenbeleuchtung; Fahrertürschaltergruppe; Handschuhfachbeleuchtung; Schaltergruppe in der Dachkonsole. |
| F61 | 20A | Zigarettenanzünder; Steckdose. |
| F62 | 5A | Regensensormodul; Lichtsensormodul. |
| F63 | 10 A | Frontsensormodul; Prädiktiver Radar. |
| F64 | — | Wird nicht verwendet. |
| F65 | 10 A | Entriegelung der Heckklappe. |
| F66 | 20A | Entriegelung der Fahrertür. |
| F67 | 7,5A | SYNC; Multifunktionsbildschirm; Globales Positionierungssystemmodul. |
| F68 | 15A | Elektronische Lenksäulenverriegelung. |
| F69 | 5A | Instrumententafel. |
| F70 | 20A | Zentralverriegelung und Entriegelungsstromversorgung. |
| F71 | 7,5A | Heizungsregler (manuelle Klimaanlage); Automatische elektronische Doppel-Temperaturregelung. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F72 | 7,5A | Datenbusverbindung. |
| F73 | 7,5A | Lenkradmodul. |
| F74 | 15A | Scheinwerferversorgung. |
| F75 | 15A | Nebelscheinwerfer. |
| F76 | 10 A | Rückfahrlicht. |
| F77 | 20A | Waschpumpe. |
| F78 | 5A | Zündung; Startknopf. |
| F79 | 15A | Radio; Elektronische Verkleidung; Warnblinkschalter; Türverriegelungsschalter. |
| F80 | 20A | Schiebedachversorgung. |
| F81 | 5A | Stromversorgung des Innenraumbewegungssensors; Stromversorgung des Funkfrequenzempfängers; Panorama-/Schiebedach. |
| F82 | 20A | Waschpumpe. |
| F83 | 20A | Zentralverriegelung. |
| F84 | 20A | Verriegelungs-/Entriegelungsrelais; Heckklappenrelais. |
| F85 | 7,5 A | Elektronische 15-Verschiebung. |
| F86 | 10 A | Airbagmodul; Insassenklassifizierungssystem; Deaktivierungsanzeige für Beifahrerairbag. |
| F87 | 15A | Beheiztes Lenkrad. |
| F88 | 25A | KL30-Versorgung. |
| F89 | — | Wird nicht verwendet. |
Motorraum
Sicherungsbelegung im Verteilerkasten (2016)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F7 | 50A** | Antiblockiersystem und elektronische Stabilitätsprogrammpumpe. |
| F8 | 30 A** | Elektronische Ventileinheit des Stabilitätsprogramms. |
| F9 | — | Nicht verwendet. |
| F10 | 40A** | Heizgebläsemotor. |
| F11 | — | Nicht verwendet. |
| F12 | 30 A** | Relais des Getriebesteuerungsmoduls. |
| F13 | 30 A** | Anlasserrelais. |
| F14 | 25A** | Elektrisches Fenster hinten (ohne Türsteuergerät). |
| F15 | 20A** | Zigarettenanzünder vorne oder Steckdose. |
| F 16 | 25A** | Fenster vorne (ohne Türsteuergerät). |
| F17 | 20A** | Steckdose hinten. |
| F18 | 20A** | Zentrale Stromversorgung. |
| F19 | 5A* | Antiblockiersystem und elektronisches Stabilitätsprogramm. |
| F20 | 15 A* | Hupe. |
| F21 | 5A* | Bremslichtschalter. |
| F22 | 15 A* | Batterieüberwachungssystem. |
| F23 | 5A* | Relaisspulen. |
| F24 | 5A* | Lichtschaltermodul. |
| F25 | 10 A* | Insassenklassifizierungssystem. |
| F26 | 2 5A* | Ölpumpe. |
| F27 | 15 A* | Klimaanlagenkupplung. |
| F28 | 10 A* | Fahrzeugstromversorgung – Kraftstoffeinspritzdüse (2,5L Motor). |
| F29 | — | Nicht verwendet. |
| F30 | 10 A* | Teilweise beheizbare Frontscheibe. |
| F31 | — | Nicht verwendet. |
| F32 | 15 A* | Fahrzeugstromversorgung (2,0 l und 2,5 l Motor). |
| F32 | 10 A* | Fahrzeugstromversorgung (1,5 l Motor). |
| F33 | 10 A* | Fahrzeugstromversorgung 2 (2,0 l und 2,5 l Motor). |
| F33 | 15 A* | Fahrzeugstromversorgung 2 (1,5L Motor). |
| F34 | 10 A* | Fahrzeugstromversorgung 3. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F35 | 15 A* | Fahrzeugstromversorgung 4 (2,0 l und 2,5 l Motor). |
| F35 | 10 A* | Fahrzeugstromversorgung 4 (1,5 l Motor). |
| F36 | 5A* | Aktive Jalousien. |
| F37 | 10 A* | Beifahrerairbag-Deaktivierungsanzeige. |
| F38 | 5A* | Motorsteuerungsmodul und Zündstromversorgung des Getriebesteuerungsmoduls. |
| F39 | 20A* | Beheizter Fahrersitz. |
| F40 | 5A* | Elektronische Servolenkung 15. |
| F41 | 20A* | Stromversorgung des Karosseriesteuerungsmoduls 15. |
| F42 | 15 A* | Heckscheibenwischer. |
| F43 | 15 A* | Stromversorgung des Scheinwerfersteuerungsmoduls. |
| F44 | 5A* | Prädiktives Radar. |
| F45 | 20A* | Beheizter Beifahrersitz. |
| F46 | 40A** | Intelligente Scheibenwischermotormodule. |
| F47 | — | Nicht verwendet. |
| F48 | 5A | Tastatur. |
| R1 | — | Nicht verwendet. |
| R2 | Mikrorelais | Hupe. |
| R3 | Mikrorelais | Beheiztes Heckscheibenrelais (ohne Türsteuergerät); |
| R4 | Mikrorelais | Vordere Nebelscheinwerfer für Tagfahrlicht. |
| R5 | — | Nicht verwendet. |
| R6 | — | Nicht verwendet. |
| R7 | — | Nicht verwendet. |
| R8 | Leistungsrelais | Verzögertes Zusatzrelais. |
| R9 | — | Nicht verwendet. |
| R10 | Mini-Relais | Anlasserrelais. |
| R11 | Mikrorelais | Klimaanlagenschalter. |
| R12 | Leistungsrelais | Kühlgebläse. |
| R13 | Mini-Relais | Heizgebläse. |
| R14 | Mini-Relais | Motorsteuerungsrelais. |
| R15 | Leistungsrelais | Beheizte Heckscheibe. |
| R16 | Leistungsrelais | Zündung 15. |
| * Mini-Sicherungen ** Patronensicherungen |

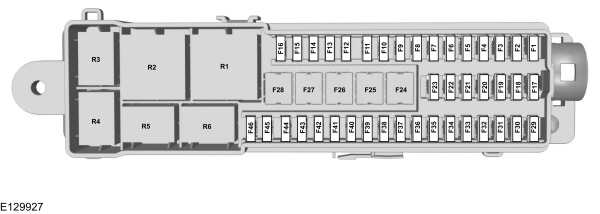

Kofferraum
Sicherungsbelegung im Kofferraum (2016)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Modul für schlüssellosen Türzugang. |
| F2 | 10 A | Schlüsselloses Fahrzeugmodul. |
| F3 | 5A | Türgriffe des schlüssellosen Fahrzeugs. |
| F4 | 25A | Steuergerät für vordere linke Tür. |
| F5 | 25A | Steuergerät für vordere rechte Tür. |
| F6 | 25A | Steuergerät für hintere linke Tür. |
| F7 | 25A | Steuergerät für hintere rechte Tür. |
| F8 | 25A | Beifahrersitz. |
| F9 | 25A | Fahrersitz. |
| F10 | 5A | Logikstromversorgung des Fahrersitz-Speichermoduls. |
| F11 | 5A | Stromversorgung der hinteren Zündspule. |
| F12 | — | Nicht verwendet. |
| F13 | — | Nicht verwendet. |
| F14 | — | Nicht verwendet. |
| F15 | — | Nicht verwendet. |
| F 16 | — | Nicht verwendet. |
| F17 | — | Nicht verwendet. |
| F18 | — | Nicht verwendet. |
| F19 | — | Nicht verwendet. |
| F20 | — | Nicht verwendet. |
| F21 | — | Nicht verwendet. |
| F22 | — | Nicht verwendet. |
| F23 | 25A | Audioverstärker. |
| F24 | 30A | DC/AC-Leistungswandler. |
| F25 | 25A | Elektrische Tür. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 40A | Zubehör, Anhängerzugmodul. |
| F27 | 20A | Stromversorgung im Kofferraum. |
| F28 | — | Nicht verwendet. |
| F29 | 5A | Toter-Winkel-Erkennungssystem; Rückfahrkamera mit Parkassistent. |
| F30 | 5A | Parkassistenzmodul. |
| F31 | — | Nicht verwendet. |
| F32 | 5A | DC/AC-Leistungswandler. |
| F33 | — | Nicht verwendet. |
| F34 | — | Nicht verwendet. |
| F35 | — | Nicht verwendet. |
| F36 | — | Nicht verwendet. |
| F37 | — | Nicht verwendet. |
| F38 | — | Nicht verwendet. |
| F39 | — | Nicht verwendet. |
| F40 | — | Nicht verwendet. |
| F41 | — | Nicht verwendet. |
| F42 | — | Nicht verwendet. |
| F43 | — | Nicht verwendet. |
| F44 | — | Nicht verwendet. |
| F45 | — | Nicht verwendet. |
| F46 | 5A | Beheizte Spiegelrelaisspule. |
| R1 | Leistungsrelais | Verzögerungsrelais Hilfs. |
| R2 | Mini-Relais | Relais hinten 15. |
| R3 | Mikrorelais | Beheiztes Heckscheibenrelais. |
| R4 | — | Nicht verwendet. |
| R5 | — | Nicht verwendet. |
| R6 | Mikrorelais | Beheiztes Außenspiegelrelais. |
2017
Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2017)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F56 | 20A | Kraftstoffpumpenversorgung. |
| F57 | — | Nicht verwendet. |
| F58 | 5A | Innenbeleuchtungsrelais. |
| F59 | 5A | Passiver Alarm-Transceiver. |
| F60 | 10 A | Innenbeleuchtung; Fahrertürschaltersatz; Handschuhfachbeleuchtung; Schaltergruppe in der Dachkonsole. |
| F61 | 20A | Zigarettenanzünder; Steckdose. |
| F62 | 5A | Regensensormodul; Lichtsensormodul. |
| F63 | 10 A | Frontsensormodul; Prädiktives Radar. |
| F64 | — | Nicht verwendet. |
| F65 | 10 A | Entriegelung der Heckklappe. |
| F66 | 20A | Entriegelung der Fahrertür. |
| F67 | 7,5A | SYNC; Multifunktionsbildschirm; Globales Positionierungssystemmodul. |
| F68 | 15A | Elektronisch verriegeltes Lenkrad. |
| F69 | 5A | Instrumententafel. |
| F70 | 20A | Zentralverriegelung und Entriegelungsstromversorgung. |
| F71 | 7,5A | Heizungsbedienkopf (manuelle Klimaanlage); Automatische elektronische Doppeltemperaturregelung. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F72 | 7,5A | Datenbusverbindung. |
| F73 | 7,5A | Lenkradmodul. |
| F74 | 15A | Scheinwerferversorgung. |
| F75 | 15A | Nebelscheinwerfer. |
| F76 | 10 A | Rückfahrlicht. |
| F77 | 20A | Waschpumpe. |
| F78 | 5A | Zündung; Startknopf; Schlüsselloses Fahrzeugmodul. |
| F79 | 15A | Radio; Elektronische Abschlussplatte; Warnblinkschalter; Türverriegelungsschalter. |
| F80 | 20A | Stromversorgung des Schiebedachs. |
| F81 | 5A | Stromversorgung des Innenbewegungssensors (2018); Stromversorgung des Funkfrequenzempfängers; Panoramadach/offen. |
| F82 | 20A | Waschpumpe. |
| F83 | 20A | Zentralverriegelung. |
| F84 | 20A | Verriegelungs-/Entriegelungsrelais; Heckklappenrelais. |
| F85 | 7,5 A | Elektronische 15-Verschiebung. |
| F86 | 10 A | Airbagmodul; Insassenklassifizierungssystem; Beifahrerairbag-Deaktivierungsanzeige. |
| F87 | 15A | Beheiztes Lenkrad. |
| F88 | 25A | KL30-Stromversorgung. |
| F89 | — | Nicht verwendet. |
Motorraum
Sicherungsbelegung im Verteilerkasten (2017)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F7 | 50A** | Antiblockiersystem und elektronische Stabilitätsprogrammpumpe. |
| F8 | 30A** | Elektronisches Ventil des Stabilitätsprogramms. |
| F9 | 40A** | Kühlgebläse (600W) |
| F9 | 50A** | Kühlgebläse (390W und 750W). |
| F10 | 40A** | Heizgebläsemotor. |
| F11 | 30A** | Stromversorgung des Karosseriesteuerungsmoduls; Spannungsqualitätsmodul. |
| F12 | 30A | Relais des Getriebesteuerungsmoduls. |
| F13 | 30A | Anlasserrelais. |
| F14 | 25A** | Kühlgebläse (600W und 750W). |
| F15 | 20A** | Zigarettenanzünder vorne oder Steckdose. |
| F 16 | — | Nicht verwendet. |
| F17 | 40A** | Kühlgebläse (600W). |
| F17 | 50A** | Kühlgebläse (750W). |
| F18 | 20A** | Zentrale Stromversorgung. |
| F19 | 5A* | Antiblockiersystem und elektronisches Stabilitätsprogramm 15 Fortschritt. |
| F20 | 15 A* | Hupe. |
| F21 | 5A* | Bremslichtschalter. |
| F22 | 15 A* | Batterieüberwachungssystem. |
| F23 | 5A* | Relaiswicklungen. |
| F24 | 5A* | Lichtschaltermodul. |
| F25 | 10 A* | Insassenklassifizierungssystem. |
| F26 | 2 5A* | Ölpumpe. |
| F27 | 15 A* | Klimaanlagenkupplung. |
| F28 | 10 A* | Fahrzeugstromversorgung – Kraftstoffeinspritzdüse (2,5L Motor); Toter-Winkel-Informationssystem und Rückfahrkamera (Fahrzeuge mit Start/Stopp-Funktion). |
| F29 | — | Nicht verwendet. |
| F30 | 10 A* | Teilweise beheizbare Frontscheibe. |
| F31 | 5A* | Relaiswicklung der Getriebesteuerung. |
| F32 | 15 A* | Fahrzeugstromversorgung (2,0 l und 2,5 l Motor). |
| F32 | 10 A* | Fahrzeugstromversorgung (1,5 l Motor). |
| F33 | 10 A* | Fahrzeugstromversorgung 2 (2,0 l und 2,5 l Motor). |
| F33 | 15 A* | Fahrzeugstromversorgung 2 (1,5L Motor). |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F34 | 10 A* | Fahrzeugstromversorgung 3. |
| F35 | 15 A* | Fahrzeugstromversorgung 4 (2,0 l und 2,5 l Motor). |
| F35 | 10 A* | Fahrzeugstromversorgung 4 (1,5 l Motor). |
| F36 | 5A* | Aktive Jalousien. |
| F37 | 10 A* | Beifahrerairbag-Deaktivierungsanzeige. |
| F38 | 5A* | Motorsteuerungsmodul und Zündstromversorgung des Getriebesteuerungsmoduls. |
| F39 | 20A* | Beheizter Fahrersitz. |
| F40 | 5A* | Elektronische Servolenkung 15. |
| F41 | 20A* | Stromversorgung des Karosseriesteuerungsmoduls 15. |
| F42 | 15 A* | Heckscheibenwischer. |
| F43 | 15 A* | Stromversorgung des Scheinwerfersteuerungsmoduls. |
| F44 | 5A* | Prädiktives Radar. |
| F45 | 20A* | Beheizter Beifahrersitz. |
| F46 | 40A** | Intelligente Scheibenwischermotormodule. |
| F47 | — | Nicht verwendet. |
| F48 | 5A | Tastatur. |
| R1 | Mikrorelais | Kühlgebläse (750W). |
| R2 | Mikrorelais | Hupe. |
| R3 | — | Nicht verwendet. |
| R4 | — | Nicht verwendet. |
| R5 | Mikrorelais | Kühlgebläse (750W). |
| R6 | Mikrorelais | Kühlgebläse (600W und 750W). |
| R7 | Leistungsrelais | Teilweise beheizbare Frontscheibe. |
| R8 | Mini-Relais | Elektrische Frontscheiben mit hohem Strom; |
| R9 | — | Nicht verwendet. |
| R10 | Mini-Relais | Anlasserrelais. |
| R11 | Mikrorelais | Klimaanlagenschalter. |
| R12 | Leistungsrelais | Kühlgebläse. |
| R13 | Mini-Relais | Heizgebläse. |
| R14 | Mini-Relais | Motorsteuerungsrelais. |
| R15 | Leistungsrelais | Kühlgebläse (600W und 750W). |
| R16 | Leistungsrelais | Zündung 15. |
| * Mini-Sicherungen ** Patronensicherungen |
Kofferraum
Sicherungsbelegung im Kofferraum (2017)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 5A | Modul für schlüssellosen Türzugang. |
| F2 | 15A | Beheizter Außenspiegel (ohne Türsteuergerät); Beheizte Scheibenwischerparkposition. |
| F3 | 5A | Türgriffe des schlüssellosen Fahrzeugs. |
| F4 | 25A | Steuergerät für vordere linke Tür. |
| F5 | 25A | Steuergerät für vordere rechte Tür. |
| F6 | 25A | Steuergerät für hintere linke Tür. |
| F7 | 25A | Steuergerät für hintere rechte Tür. |
| F8 | 25A | Beifahrersitz. |
| F9 | 25A | Fahrersitz. |
| F10 | 5A | Logikstromversorgung des Fahrersitz-Speichermoduls. |
| F11 | 5A | Stromversorgung der hinteren Zündspule. |
| F12 | — | Nicht verwendet. |
| F13 | — | Nicht verwendet. |
| F14 | 25A |
Ford Kuga – Sicherungskasten-Schema
Baujahr: 2019, 2020, 2021, 2022.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford Kuga sind die Sicherungen 62 (vorne) und 61 (Kofferraum) im Sicherungskasten im Motorraum. Bei den Modellen 2021 und 2022 sind die Sicherungen 71 (vorne) und 61 (Kofferraum) im Sicherungskasten im Motorraum.
Fahrzeuge, die vom 02.12.2019 bis 27.09.2020 hergestellt wurden.
Position
Auf dem Bild oben ist der Sicherungskasten mit dem Buchstaben G gekennzeichnet.
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 A | Kraftstofffilterheizung (Diesel). |
| 2 | 40 A | Frontscheibenheizung, linke Seite. |
| 3 | 10 A | Nicht verwendet (Reserve). |
| 4 | 60 A | Zusatzheizung (Benzin, Diesel). |
| 5 | 40 A | Zusatzheizung (Benzin, Diesel). |
| 6 | 40 A | Zusatzheizung (Benzin, Diesel). |
| 7 | 40 A | Frontscheibenheizung, rechte Seite. |
| 8 | — | Nicht verwendet. |
| 9 | 60 A | Glühkerzenmodul (Diesel). |
| 10 | 30 A | Anlassermotor. |
| 11 | 15 A | Antriebsstrang-Steuermodul. |
| 12 | 15 A | Antriebsstrang-Steuermodul. |
| 13 | 15 A | Antriebsstrang-Steuermodul. |
| 14 | 15 A | Antriebsstrang-Steuermodul. |
| 15 | 15 A | Antriebsstrang-Steuermodul (Diesel). |
| 16 | — | Nicht verwendet. |
| 17 | 20 A | Lenksäulenverriegelung. |
| 18 | 10 A | Antriebsstrang-Steuermodul. |
| 19 | 10 A | Modul des Antiblockiersystems. |
| 20 | 5 A | Leistungssteuermodul (Diesel). |
| 21 | 5 A | Kraftstoffheizung. |
| 22 | 5 A | Elektronisches Batteriesteuermodul (Hybrid). |
| 23 | 5 A | Ladeklappenlampe (Hybrid). |
| 24 | 20 A | Verstärker. |
| 25 | 20 A | Druckschlauchheizung (Diesel). |
| 26 | 10 A | Reduktionsleistungssteuermodul (Diesel). |
| 27 | 20 A | Tankheizung (Diesel). |
| 28 | 10 A | Brems-Ein-/Ausschalter; Scheinwerferschaltergruppe. |
| 29 | 5 A | Antriebsstrang-Steuermodul (Hybrid). |
| 30 | 10 A | Getriebeölpumpe (Hybrid). |
| 31 | 5 A | Elektronisches Lenkassistenzsystem. |
| 32 | 30 A | Karosseriesystem-Steuermodul. |
| 33 | 10 A | Frontkamera des Parkassistenzsystems; Rückfahrkamera; Toter-Winkel-Überwachungssystem; Adaptiver Tempomat. |
| 34 | 10 A | Scheinwerferausrichtungseinstellung. |
| 35 | 15 A | Beheiztes Lenkrad. |
| 36 | 10 A | Antriebsstrang-Steuermodul (Hybrid); Getriebesteuermodul (Diesel). |
| 37 | 20 A | Hupe. |
| 38 | 40 A | Lüftermotor. |
| 39 | — | Nicht verwendet. |
| 40 | 15 A | Nicht verwendet (Reserve). |
| 41 | 20 A | Verstärker. |
| 42 | 30 A | Elektrisch verstellbarer Fahrersitz. |
| 43 | 50 A | Elektrische Wasserpumpe (Hybrid). |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 44 | 40 A | Anhängerzugmodul. |
| 45 | 30 A | Elektrisch verstellbarer Beifahrersitz. |
| 46 | 20 A | Nicht verwendet (Reserve). |
| 47 | 20 A | Sitzheizung. |
| 48 | 40 A | Ventile des Antiblockiersystems. |
| 49 | 60 A | Pumpe des Antiblockiersystems. |
| 50 | 60 A | Lüfter |
| 51 | 30 A | Schiebedach. |
| 52 | 5 A | DC/DC-Wandler (Hybrid). |
| 53 | 10 A | Batterieladesteuermodul (Hybrid). |
| 54 | — | Nicht verwendet. |
| 55 | 20 A | Getriebesteuermodul (Diesel). |
| 56 | — | Nicht verwendet. |
| 57 | 10 A | Diagnosestecker. |
| 58 | 40 A | Zusätzlicher Verteilerkasten (Hybrid). |
| 59 | 40 A | Karosseriesystem-Steuermodul. |
| 60 | — | Nicht verwendet. |
| 61 | 20 A | Steckdosen im Kofferraum. |
| 62 | 20 A | Steckdosen in der Konsole. |
| 63 | 30 A | Nicht verwendet (Reserve). |
| 64 | 30 A | Elektrisches Öffnen/Schließen der Heckklappe. |
| 65 | — | Nicht verwendet. |
| 66 | 20 A | Modul der beheizten Rücksitze. |
| 67 | 20 A | Kraftstoffheizung. |
| 68 | 5 A | Luftstromsensor und Ansauglufttemperatursensor (Benzin). |
| 69 | 15 A | Kraftstoffeinspritzdüsen (Benzin, Hybrid). |
| 70 | 20 A | Steckdosen in der vorderen Konsole. |
| 71 | 20 A | Steckdosen im Multimedia-Systemraum. |
| 72 | 20 A | Heckscheibenwischer. |
| 73 | — | Nicht verwendet. |
| 74 | 30 A | Frontscheibenwischermotor. |
| 75 | 10 A | Nicht verwendet (Reserve). |
| 76 | 30 A | Heckscheibenheizung. |
| 77 | — | Nicht verwendet. |
| 78 | 10 A | Klimaanlagenkupplung. |
| 79 | 10 A | Scheinwerferwaschanlage. |
| 80 | 20 A | Kraftstoffpumpe. |
| 81 | 10 A | Heckscheibenwischerpumpe. |
| 82 | 40 A | Stromrichter. |
| 83 | — | Nicht verwendet. |
| 84 | 40 A | Antriebssystem-Steuermodul. |
| 85 | 5 A | Regensensor. |
| 86 | — | Nicht verwendet. |
| 87 | — | Nicht verwendet. |
| 88 | — | Nicht verwendet. |

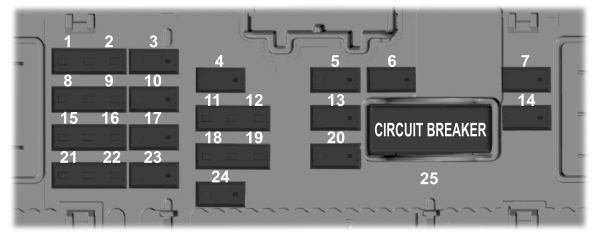

Sicherungskasten im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Fahrgastraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 5 A | Modul des Zusatzsicherheitssystems. |
| 2 | 5 A | Beheizte Rücksitze. |
| 3 | 10 A | Modul des aktiven Parkassistenzsystems. |
| 4 | 10 A | Zündschalter. |
| 5 | 20 A | Verriegelung; Entriegelung. |
| 6 | 10 A | Schiebedach; DC-Wandler. |
| 7 | 30 A | Beifahrertürmodul. |
| 8 | 5 A | Nicht verwendet. |
| 9 | Elektrochromatischer Spiegel; Bildverarbeitungsmodul A; Airbag-Deaktivierungsanzeige für Beifahrer. | |
| 10 | 10 A | Steuergerät des Telematiksystems. |
| 11 | 5 A | Elektrisches Öffnen/Schließen der Heckklappe; Steuermodul für die Freihand-Heckklappenfunktion. |
| 12 | 5 A | Zentrales Alarmsteuermodul. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 15 A | Fahrertürschloss; Kindersicherung. |
| 14 | 30 A | Fahrertürmodul. |
| 15 | 15 A | Nicht verwendet (Reserve). |
| 16 | 15 A | Nicht verwendet (Reserve). |
| 17 | 15 A | SYNC; Transceiver-Modul; Integriertes Bedienfeld. |
| 18 | 7,5 A | Head-up-Display-Modul; Modul für drahtloses Zubehörladen. |
| 19 | 7,5 A | Batteriebetriebene Alarmsirene. |
| 20 | 10 A | Nicht verwendet (Reserve). |
| 21 | 7,5 A | Heizungs-, Lüftungs- und Klimaanlage; Elektronisches Schaltmodul. |
| 22 | 7,5 A | Blinkerset; Gateway-Modul; Lenksäulensteuermodul. |
| 23 | 20 A | Audiosystem. |
| 24 | 20 A | Nicht verwendet (Reserve). |
| 25 | 30 A | Nicht verwendet (Reserve). |
Fahrzeuge hergestellt vom 08.02.2021 bis 21.06.2021
Position
Sicherungskasten im Motorraum
Sicherungskasten im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Ablagefach.
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 A | Kraftstofffilterheizung (Diesel). |
| 2 | 40 A | Frontscheibenheizung, linke Seite. |
| 3 | 10 A | Nicht verwendet (Reserve). |
| 4 | 60 A | Zusatzheizung (Benzin, Diesel). |
| 5 | 40 A | Zusatzheizung (Benzin, Diesel). |
| 6 | 40 A | Zusatzheizung (Benzin, Diesel). |
| 7 | 40 A | Frontscheibenheizung, rechte Seite. |
| 8 | — | Nicht verwendet. |
| 9 | 60 A | Glühkerzenmodul (Diesel). |
| 10 | 30 A | Anlassermotor. |
| 11 | 15 A | Antriebsstrang-Steuermodul. |
| 12 | 15 A | Antriebsstrang-Steuermodul. |
| 13 | 15 A | Antriebsstrang-Steuermodul. |
| 14 | 15 A | Antriebsstrang-Steuermodul. |
| 15 | 15 A | Antriebsstrang-Steuermodul (Diesel). |
| 16 | — | Nicht verwendet. |
| 17 | 20 A | Lenksäulenverriegelung. |
| 18 | 10 A | Antriebsstrang-Steuermodul. |
| 19 | 10 A | Modul des Antiblockiersystems. |
| 20 | 5 A | Leistungssteuermodul (Diesel). |
| 21 | 5 A | Kraftstoffheizung. |
| 22 | 5 A | Elektronisches Batteriesteuermodul (Hybrid). |
| 23 | 5 A | Ladeklappenlampe (Hybrid). |
| 24 | 20 A | Verstärker. |
| 25 | 20 A | Druckschlauchheizung (Diesel). |
| 26 | 10 A | Reduktionsleistungssteuermodul (Diesel). |
| 27 | 20 A | Tankheizung (Diesel). |
| 28 | 10 A | Brems-Ein-/Ausschalter; Scheinwerferschaltergruppe. |
| 29 | 5 A | Antriebsstrang-Steuermodul (Hybrid). |
| 30 | 10 A | Getriebeölpumpe (Hybrid). |
| 31 | 5 A | Elektronisches Lenkassistenzsystem. |
| 32 | 30 A | Karosseriesystem-Steuermodul. |
| 33 | 10 A | Frontkamera des Parkassistenzsystems; Rückfahrkamera; Toter-Winkel-Überwachungssystem; Adaptiver Tempomat. |
| 34 | 10 A | Scheinwerferausrichtungseinstellung. |
| 35 | 15 A | Beheiztes Lenkrad. |
| 36 | 10 A | Antriebsstrang-Steuermodul (Hybrid); Getriebesteuermodul (Diesel). |
| 37 | 20 A | Hupe. |
| 38 | 40 A | Lüftermotor. |
| 39 | — | Nicht verwendet. |
| 40 | 15 A | Nicht verwendet (Reserve). |
| 41 | 20 A | Verstärker. |
| 42 | 30 A | Elektrisch verstellbarer Fahrersitz. |
| 43 | 50 A | Elektrische Wasserpumpe (Hybrid). |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 44 | 40 A | Anhängerzugmodul. |
| 45 | 30 A | Elektrisch verstellbarer Beifahrersitz. |
| 46 | 20 A | Nicht verwendet (Reserve). |
| 47 | 20 A | Sitzheizung. |
| 48 | 40 A | Ventile des Antiblockiersystems. |
| 49 | 60 A | Pumpe des Antiblockiersystems. |
| 50 | 60 A | Lüfter |
| 51 | 30 A | Schiebedach. |
| 52 | 5 A | USB-Ladegerät in der hinteren Konsole. |
| 53 | 10 A | Batterieladesteuermodul (Hybrid). |
| 54 | — | Nicht verwendet. |
| 55 | 20 A | Getriebesteuermodul (Diesel). |
| 56 | 5 A | DC/DC-Wandler (Hybrid). |
| 57 | 10 A | Diagnosestecker. |
| 58 | 40 A | Zusätzlicher Verteilerkasten (Hybrid). |
| 59 | 40 A | Karosseriesystem-Steuermodul. |
| 60 | — | Nicht verwendet. |
| 61 | 20 A | Steckdosen im Multimedia-Systemraum. |
| 62 | 20 A | Nicht verwendet (Reserve). |
| 63 | 30 A | Nicht verwendet (Reserve). |
| 64 | 30 A | Elektrisches Öffnen/Schließen der Heckklappe. |
| 65 | — | Nicht verwendet. |
| 66 | 20 A | Modul der beheizten Rücksitze. |
| 67 | 20 A | Kraftstoffheizung. |
| 68 | 5 A | Luftstromsensor und Ansauglufttemperatursensor (Benzin). |
| 69 | 15 A | Kraftstoffeinspritzdüsen (Benzin, Hybrid). |
| 70 | — | Nicht verwendet. |
| 71 | 20 A | Steckdosen im Multimedia-Systemraum. |
| 72 | 20 A | Heckscheibenwischer. |
| 73 | — | Nicht verwendet. |
| 74 | 30 A | Frontscheibenwischermotor. |
| 75 | 10 A | Nicht verwendet (Reserve). |
| 76 | 30 A | Heckscheibenheizung. |
| 77 | — | Nicht verwendet. |
| 78 | 10 A | Klimaanlagenkupplung. |
| 79 | 10 A | Scheinwerferwaschdüse. |
| 80 | 20 A | Kraftstoffpumpe. |
| 81 | 10 A | Heckscheibenwischerpumpe. |
| 82 | 40 A | Nicht verwendet (Reserve). |
| 83 | — | Nicht verwendet. |
| 84 | 40 A | Antriebssystem-Steuermodul. |
| 85 | 5 A | Regensensor. |
| 86 | — | Nicht verwendet. |
| 87 | — | Nicht verwendet. |
| 88 | — | Nicht verwendet. |
Sicherungskasten im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Fahrgastraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 5 A | Modul des Zusatzsicherheitssystems. |
| 2 | 5 A | Beheizte Rücksitze. |
| 3 | 10 A | Modul des aktiven Parkassistenzsystems. |
| 4 | 10 A | Zündschalter. |
| 5 | 20 A | Verriegelung; Entriegelung. |
| 6 | 10 A | Schiebedach. |
| 7 | 30 A | Beifahrertürmodul. |
| 8 | 5 A | Nicht verwendet. |
| 9 | Elektrochromatischer Spiegel; Bildverarbeitungsmodul A; Airbag-Deaktivierungsanzeige für Beifahrer. | |
| 10 | 10 A | Steuergerät des Telematiksystems. |
| 11 | 5 A | Elektrisches Öffnen/Schließen der Heckklappe; Steuermodul für die Freihand-Heckklappenfunktion. |
| 12 | 5 A | Zentrales Alarmsteuermodul. |
| 13 | 15 A | Fahrertürschloss; Kindersicherung. |
| 14 | 30 A | Fahrertürmodul. |
| 15 | 15 A | Nicht verwendet (Reserve). |
| 16 | 15 A | Nicht verwendet (Reserve). |
| 17 | 15 A | SYNC; Transceiver-Modul; Integriertes Bedienfeld. |
| 18 | 7,5 A | Head-up-Display-Modul; Modul für drahtloses Zubehörladen. |
| 19 | 7,5 A | Batteriebetriebene Alarmsirene. |
Über Ford Kuga (2008-2022)
Der Ford Kuga, hergestellt zwischen 2008 und 2022, ist ein beliebtes SUV, das stilvolles Design mit praktischen Funktionen kombiniert. Der Kuga ist bekannt für seine Geräumigkeit und seinen Komfort, was ihn ideal für Familienausflüge und den täglichen Gebrauch macht. Das Fahrzeug bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die zuverlässige Leistung und effizienten Kraftstoffverbrauch gewährleisten. Der Ford Kuga ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die den Komfort und die Sicherheit von Fahrer und Passagieren erhöhen.
Sicherungskasten-Schema Ford Kuga
Diese Seite zeigt das Sicherungskasten-Schema für den Ford Kuga, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Innenraum des Fahrzeugs, oft unter dem Armaturenbrett. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten im Fahrzeug zu gewährleisten.
